Elephant  |  SKU: D160-56686

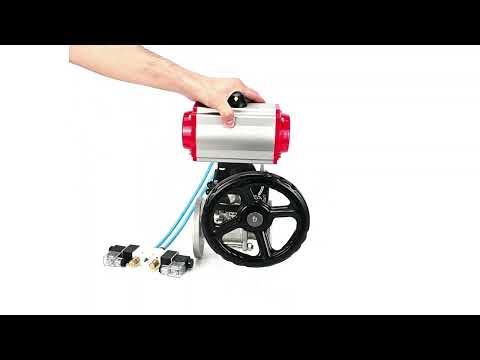

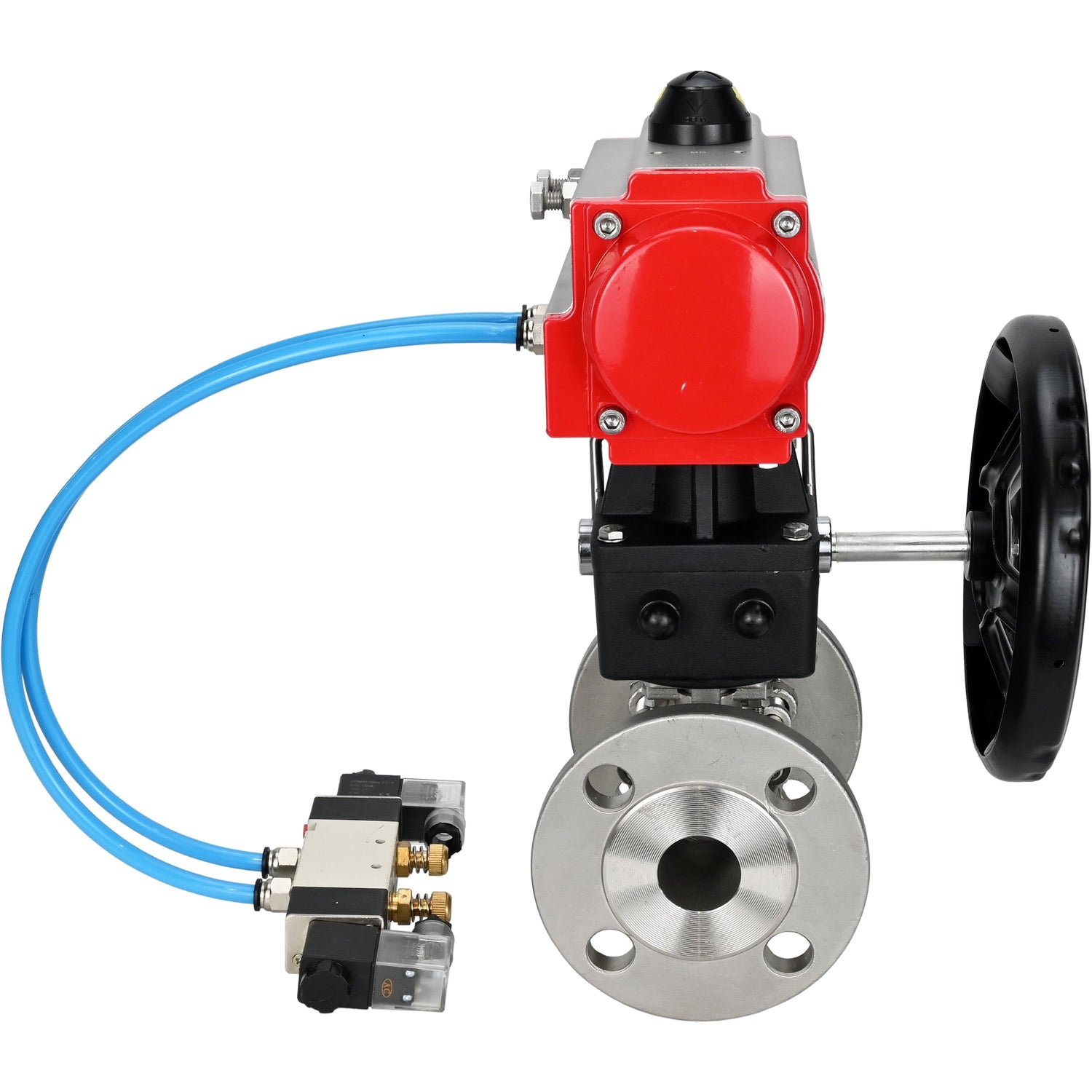

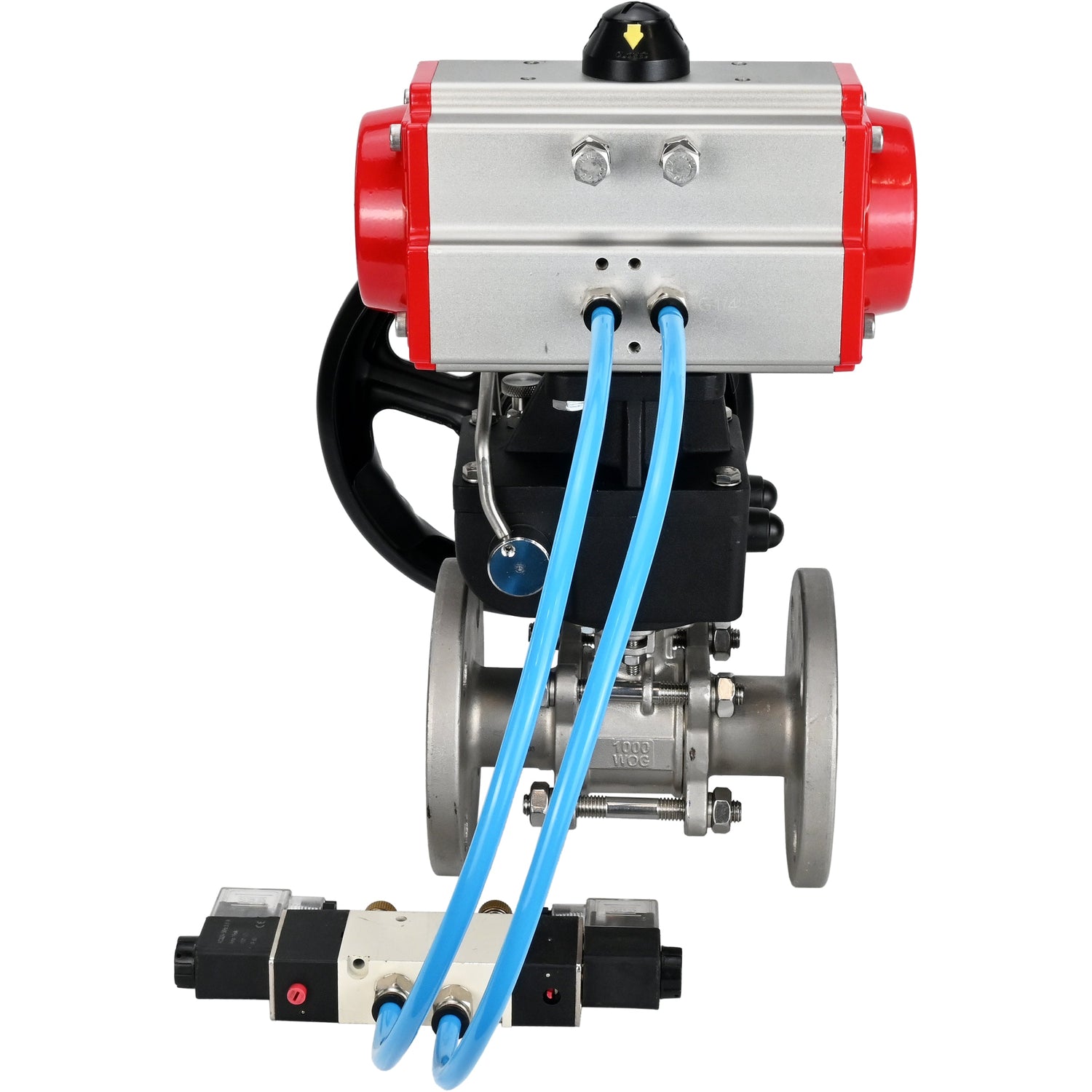

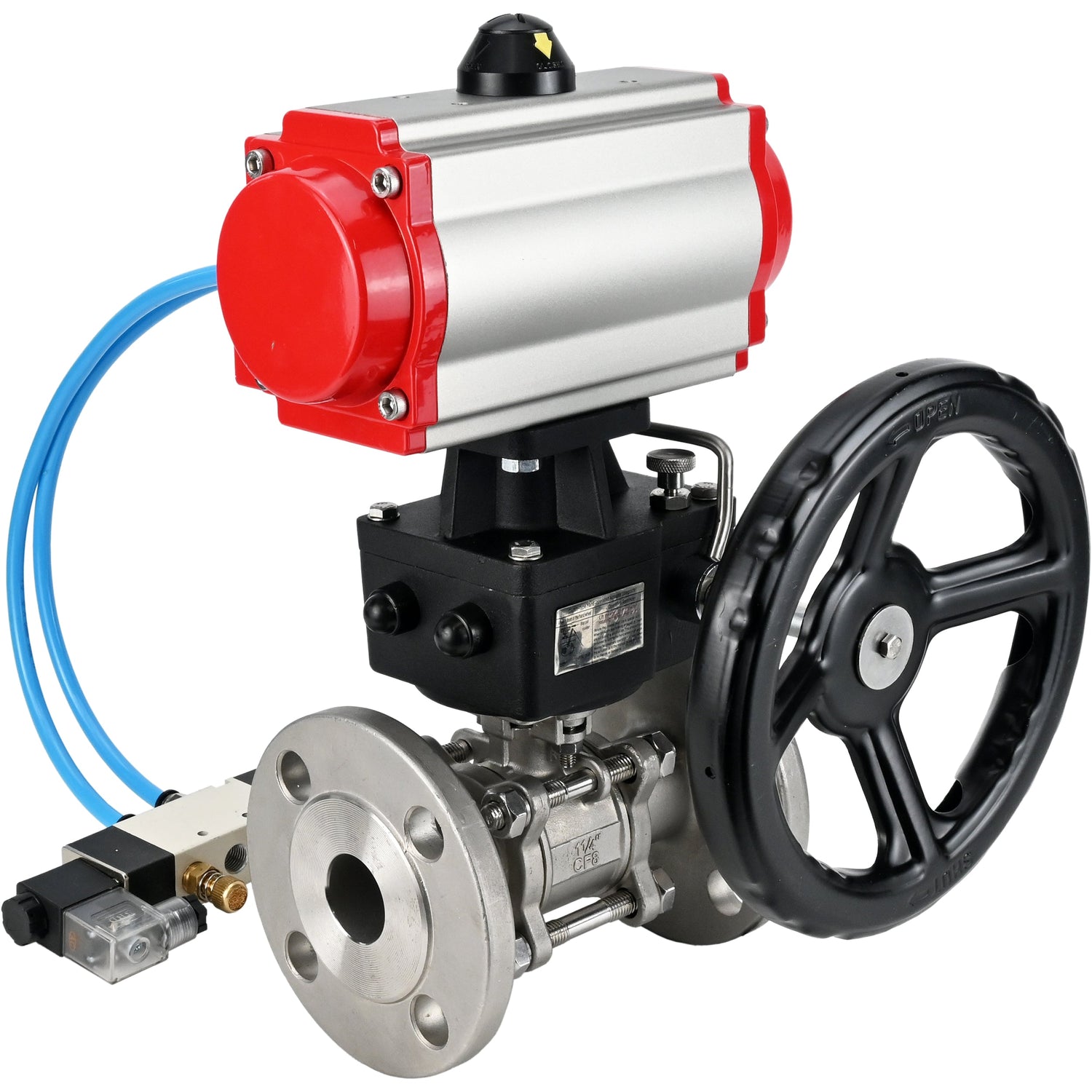

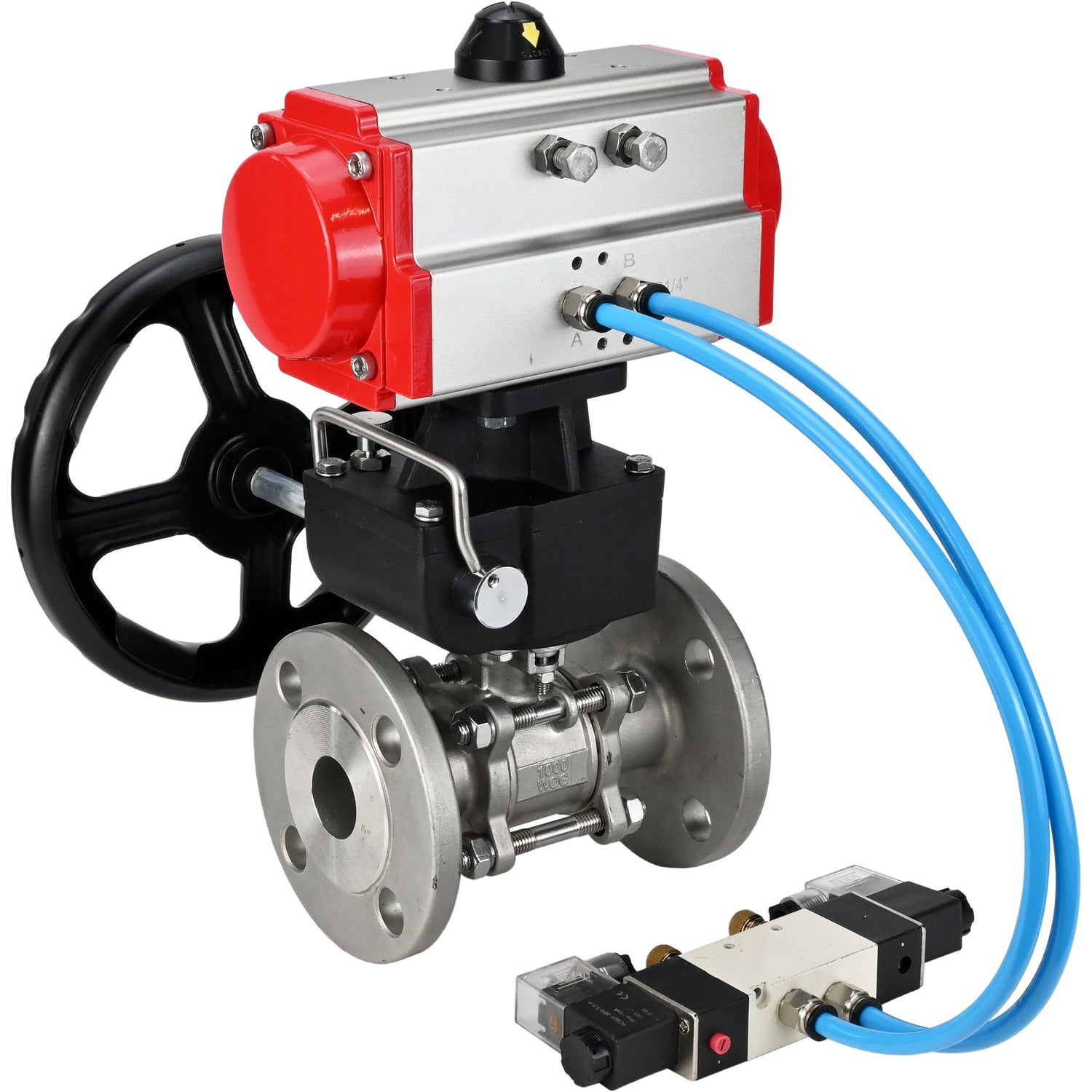

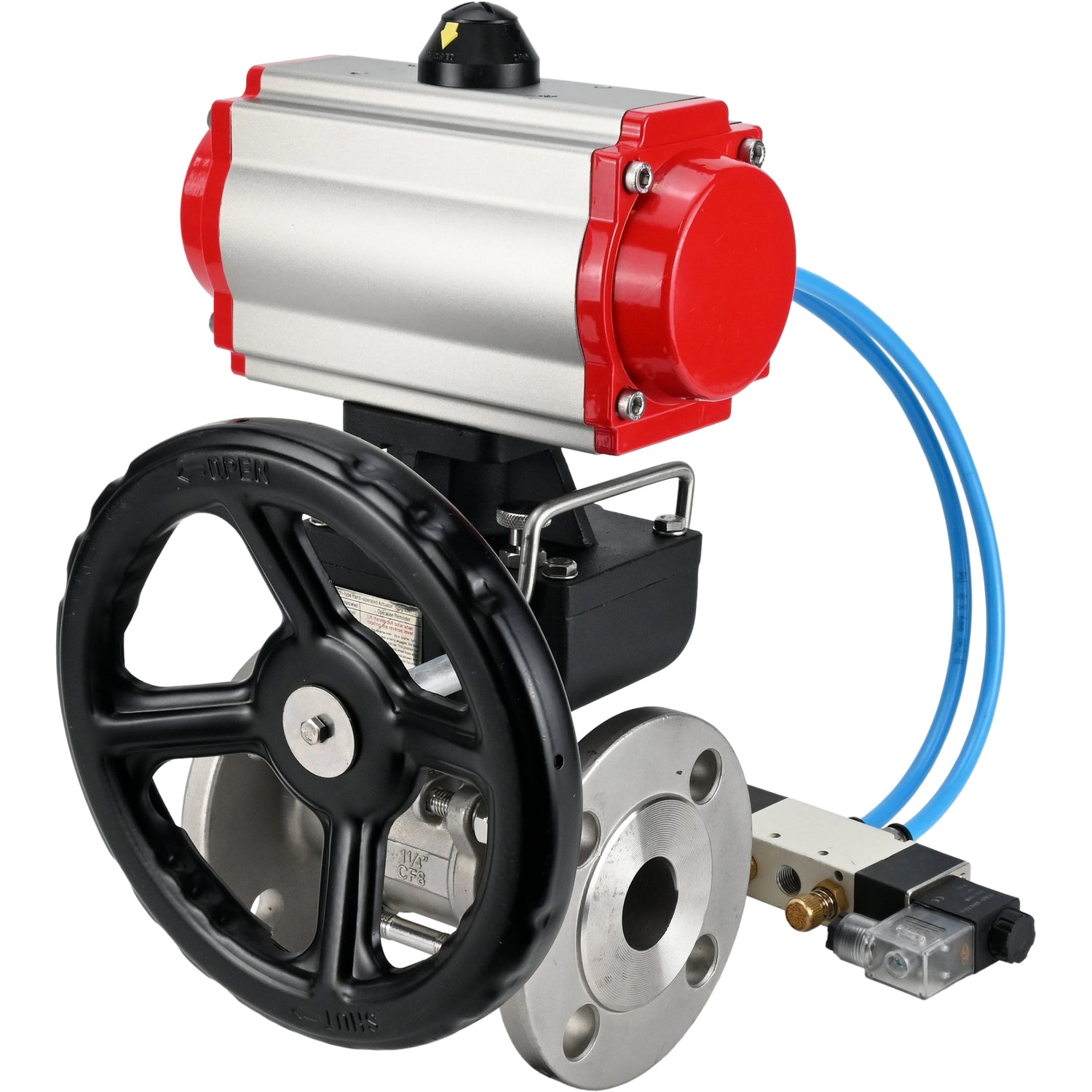

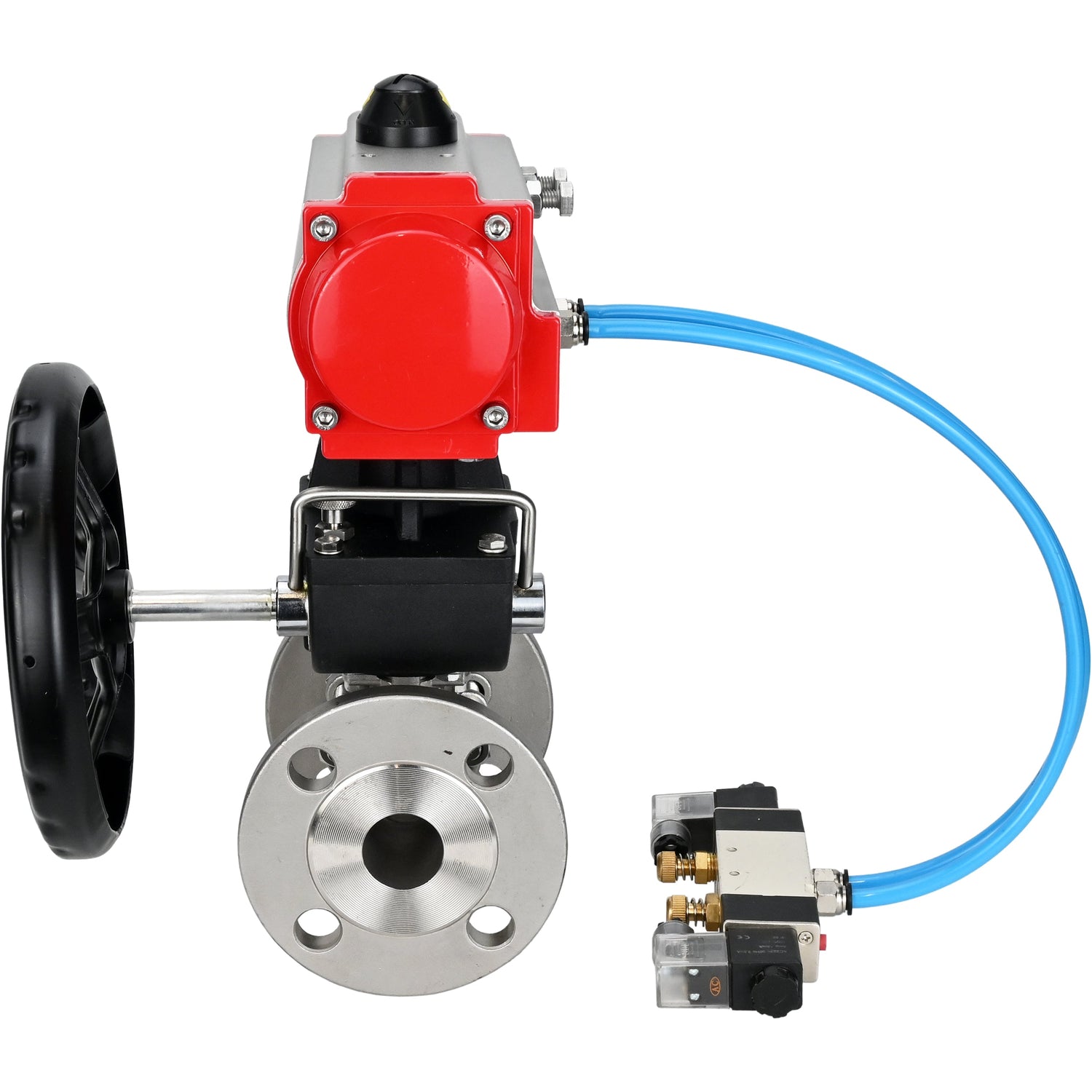

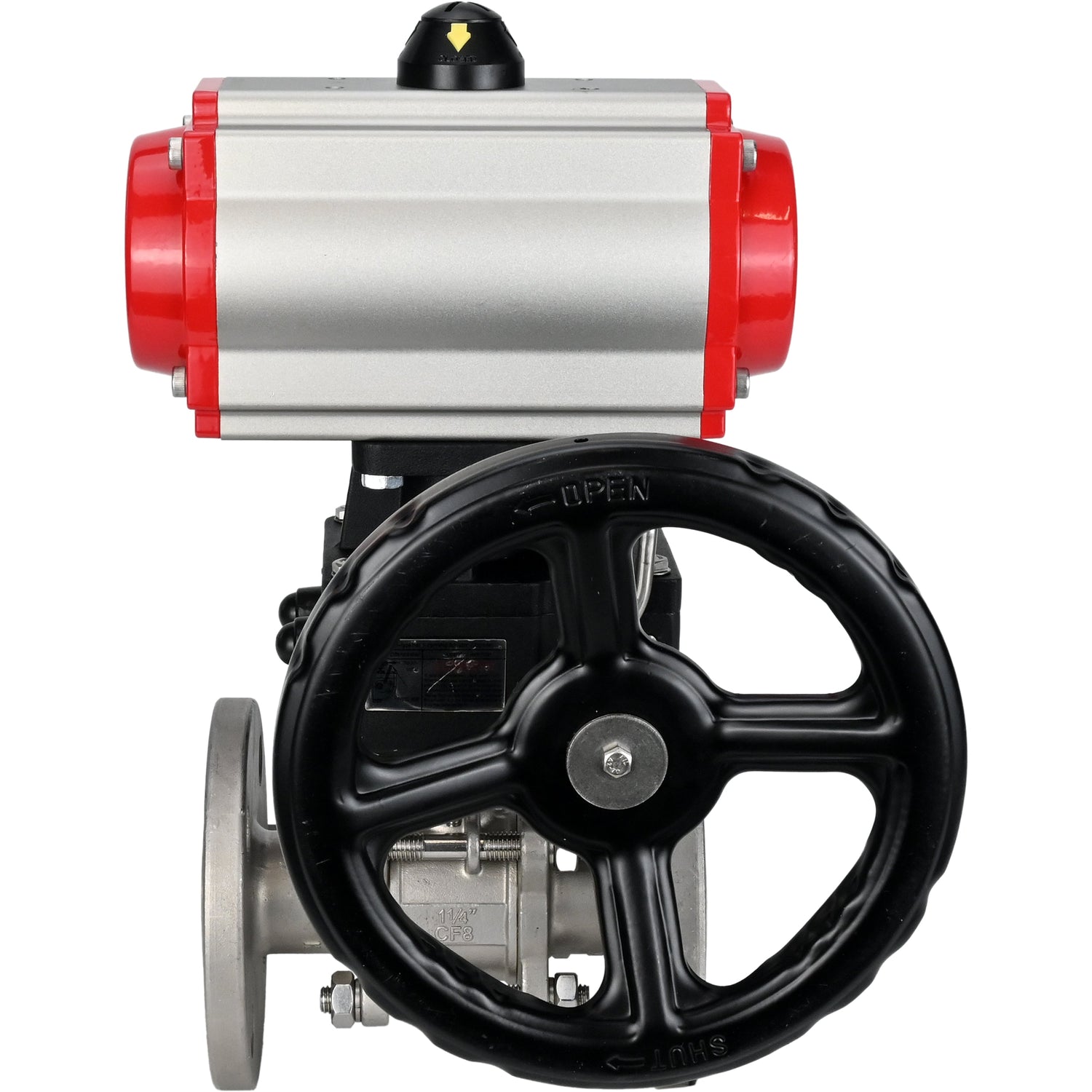

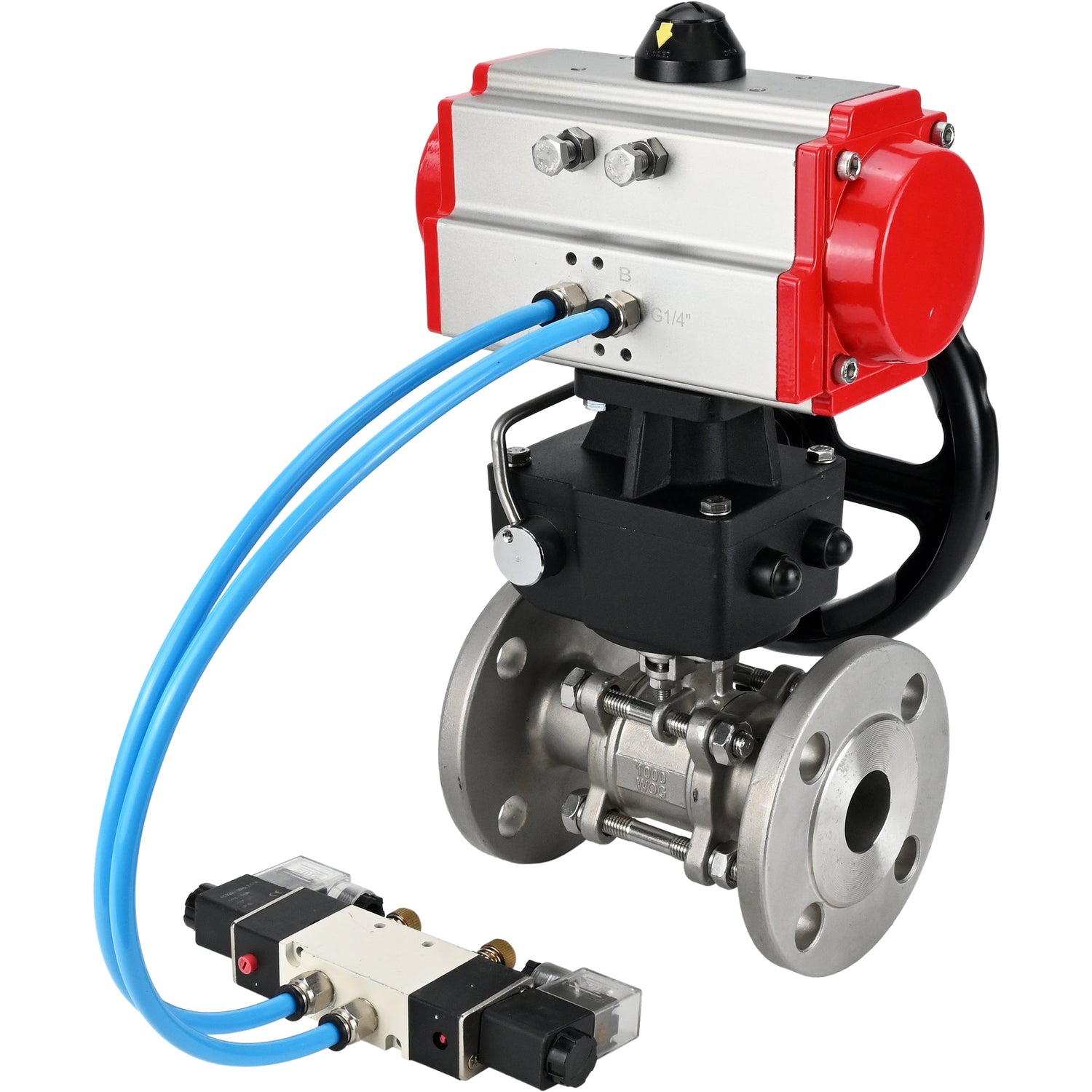

Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 304, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, Handrad MON

€280,13
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhahn Elephant BV3131P(3pc)-FP-F-ISO-H wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3131P(3pc)-FP-F-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der doppeltwirkende Pneumatikaktor Elephant PA-DA ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Die Pneumatikaktoren Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Der Elephant MON manuelle Doppel-Drehantrieb mit Schneckengetriebe und HDM-Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Einsatz sowohl im Innen- als auch im Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.




Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, manuelle Übersteuerung MON:

Name Bedeutung
Arbeitstemperatur, °C von -20 bis 180
Art des Kranvorrichtung Zweiwege
Anwendung Wasserversorgung, Wärmeversorgung, pneumatische Systeme
Arbeitsumfeld Wasser, Dampf, Erdölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
Verbindung zur Pipeline Flansch
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt Flansch
Kontrolle doppeltwirkender pneumatischer Antrieb
Verfügbarkeit des pneumatischen Verteilers Es gibt





Skizze der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, manuelle Übersteuerung MON





Abmessungen und Maße der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H mit doppeltwirkendem pneumatischem Antrieb PA-DA, pneumatischem Ventil 4V320-10 220V, manueller Übersteuerung MON:

DN, mm L, mm D, mm F, mm L1, mm E, mm
15 130 95 98 153 120
20 150 105 98 153 120
25 160 115 98 153 120
32 180 140 98 153 120
40 200 150 115 174 120
50 230 165 135 216 133
65 290 184 160 279 180
80 310 200 160 279 180
100 350 220 193 308 180





Detail- und Materialskizze von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H:

Artikelnr. Detail Material Menge
1 Rahmen Stahl SS304 / SS316 1
2 Kugelhahn Stahl S304 / S316 1
3 Bolzen Stahl S201 / S304 4~6
4 schrauben Stahl S201 / S304 6~12
5 Versiegelung PTFE 1
6 Aktie Stahl SS304 / SS316 1
7 Siegel Stahl S201 / S304 1
8 Deckel Stahl WCB/CF8/CF8M 2
9 Sattelringe PTFE 2
10 Anlaufscheibe PTFE 1





Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:

Name Bedeutung
Modell PA-DA
Design doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Verfügbarkeit der manuellen Sicherung Lenkrad





Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators





Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

NEIN. Name Material
1 Rahmen extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklemme Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium





Pneumatisches Ventil Elephant 4V320-10 220V




Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name Bedeutung
Typ des pneumatischen Verteilers Schieberventil
Modell des pneumatischen Verteilers 4V320-10 220 V
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Antwortfrequenz, Zyklen/Sek 5





Skizze des Elephant MON Handrads.





Technische Parameter der Elephant MON Handräder:

Name Bedeutung
Schutzart, IP 67
Anschlussart ISO 5211





Skizze der Teile und Materialien für das Elephant MON Handrad.

NEIN. Name Material
1 Stange zur Montage eines pneumatischen Antriebs Stahl 45
2 Dichtungsring EPDM
3 Verriegelungsfeder Federstahl
4 Obere Endkappe Aluminiumlegierung
5 Schrauben Stahl 304
6 Befestigungsbügel (Hauptstange) Stahl 304
7 Rahmen Aluminiumlegierung
8 Dichtungsring EPDM
9 Reduzierstück Gusseisen VCh50
10 Übergangskupplung Gusseisen VCh40
11 Getriebestange Gusseisen VCh40





Skizze der Teile und Materialien für das Elephant MON Handrad.



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Anwendungen
    Wasserversorgung, Heizung, Pneumatische Systeme
  • Nenn­druck
    40 bar
  • Typ der Dichtung
    PTFE / PTFE / Teflon
  • Beschichtungstyp
    unbeschichtet
  • Sperrmaterial
    Edelstahl SS304
  • Manuelle Übersteuerung
    Handrad
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullBall valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-56686DN1540 bar €280,13 Ausverkauft
    D160-56687DN2040 bar €293,84 Ausverkauft
    D160-56688DN2540 bar €268,62 Ausverkauft
    D160-56689DN3240 bar €297,81 Ausverkauft
    D160-56690DN4040 bar €292,63 Ausverkauft
    D160-56691DN5040 bar €371,62 Ausverkauft
    D160-56692DN6525 bar €498,98 Ausverkauft
    D160-56693DN8025 bar €541,78 Ausverkauft
    D160-56694DN10016 bar €809,80 Ausverkauft
