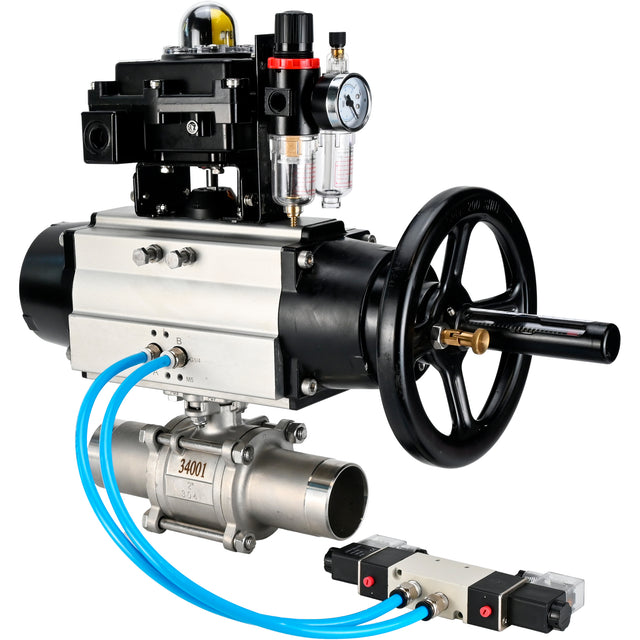

Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG, Gehäusematerial - Edelstahl AISI 304, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-08 220V, LSU APL-410N Ex, ATU AFC2000

Kugelhahn Elephant BV3131P(3pc)-FP-W-ISO-H LONG wird als Absperrventil in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3131P(3pc)-FP-W-ISO-H LONG ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatischer Antrieb Elephant PA-DA-105-1 mit Doppelwirkung ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Elephant Pneumatik-Antriebe sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Das Pneumatikventil Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-410N EX Endschalterbox ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrventilkörpers zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind, die die Position des Stellantriebsstifts überwachen und Extrempositionen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne deutlich sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Falle einer Störungserkennung vereinfacht.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus einem Reservoir im Druckluftstrom an pneumatische Systemkomponenten mit einer großen Kapazitätsspanne von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen - pneumatischen Zylindern und pneumatischen Ventilen - hinzu.

Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikaktuator PA-DA-105-1, Pneumatikventil 4V320-08 220V, Kugelhahn APL-410N EX, Kugelhahn AFC2000:

Skizze von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikzylinder PA-DA-105-1, Pneumatikventil 4V320-08 220V

Abmessungen und Maße von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG c pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, pneumatisches Ventil 4V320-08 220V, BCV APL-410N EX, ATU AFC2000:

Detail- und Materialskizze von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG

Tabelle der Teile und Materialien für Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG:

Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Pneumatischer Antrieb PA-DA-105-1

Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1

PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators

Technische Parameter des Elephant 4V320-08 220V Pneumatikventils

Endschalter-Einheit Elephant APL-410N EX

Technische Parameter des Endschalterelements Elephant APL-410N EX

Teile- und Materialtabelle für Endschaltereinheit Elephant APL-410N EX:

Hauptparameter der Elephant AFC2000 Luftbehandlungseinheit
