Elephant  |  SKU: D160-57264

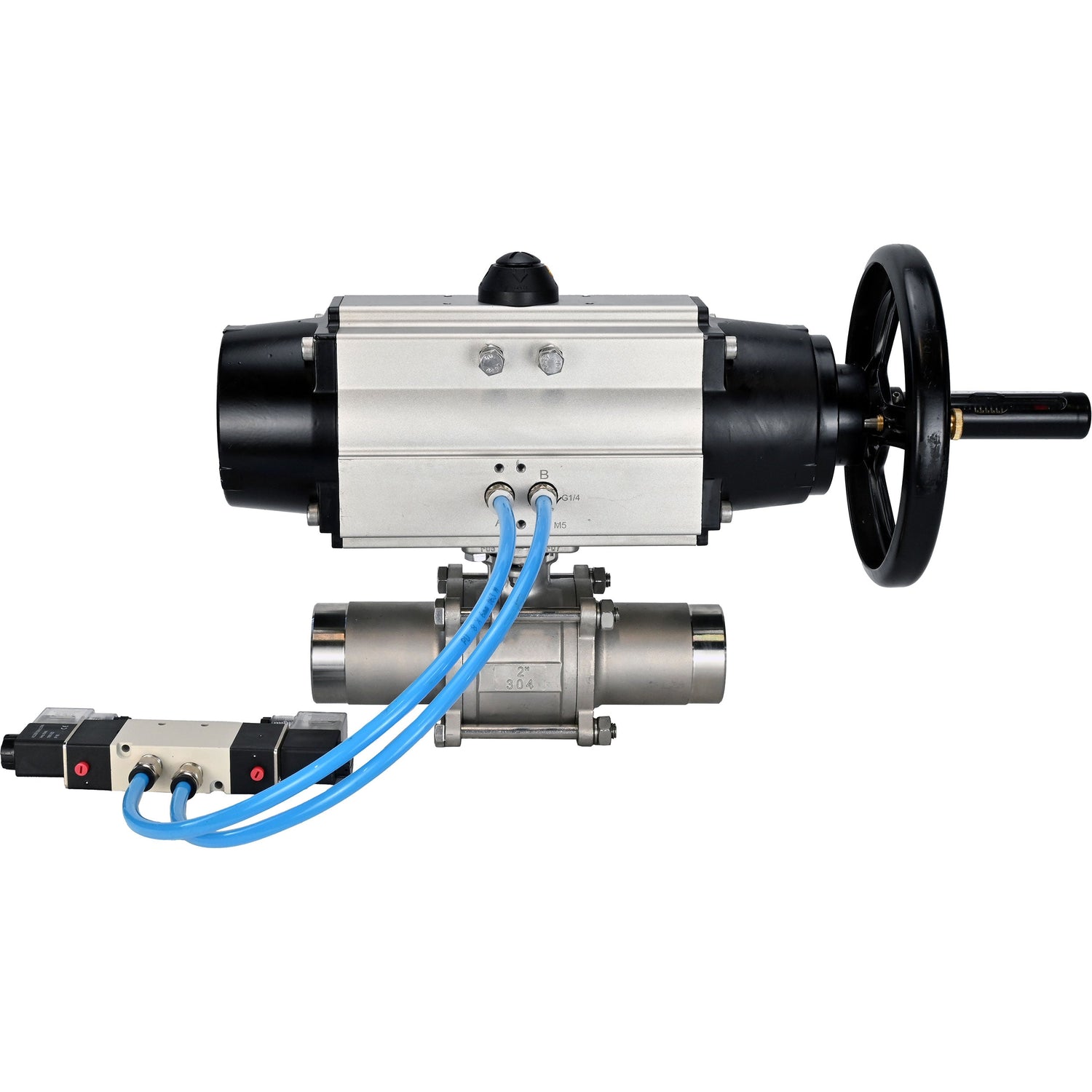

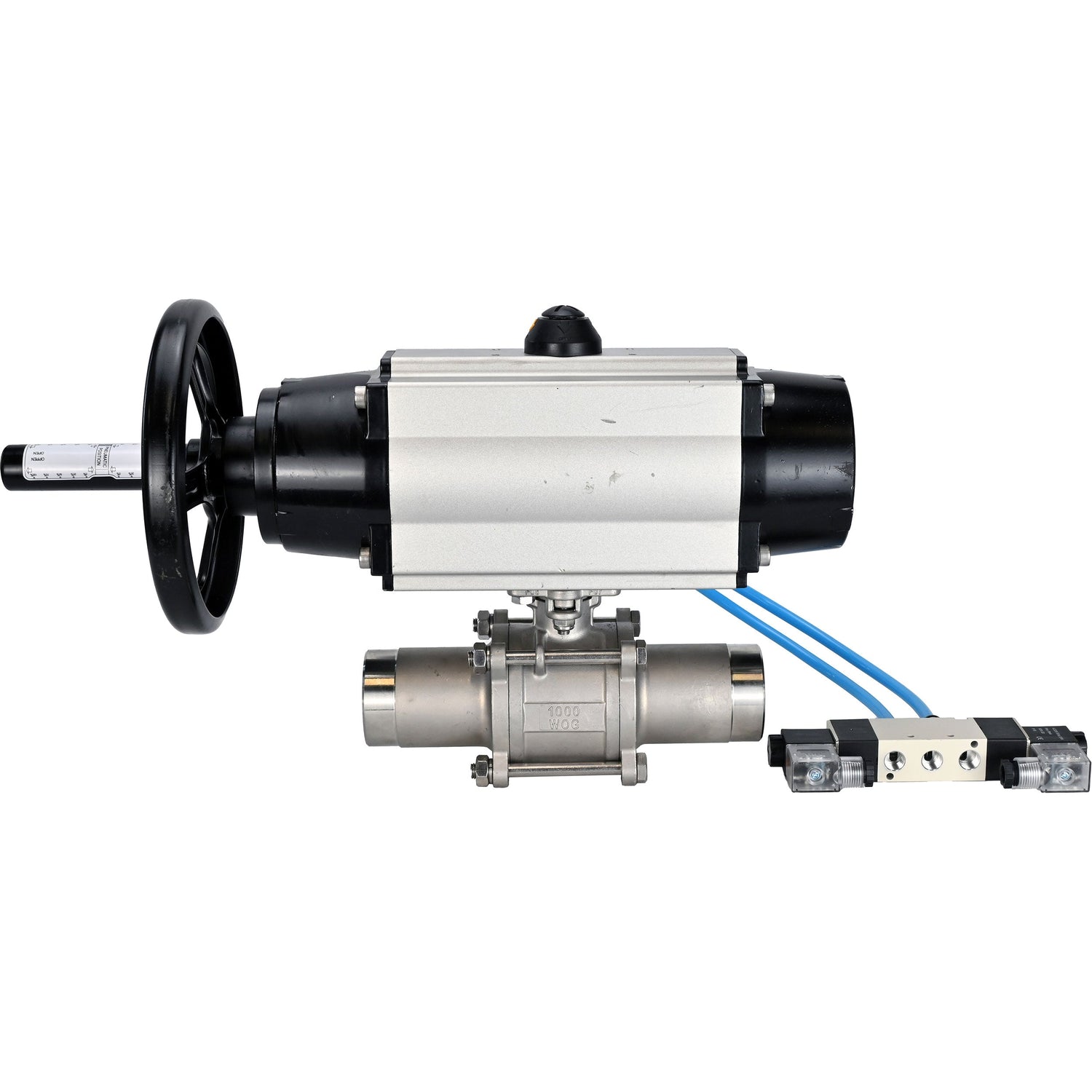

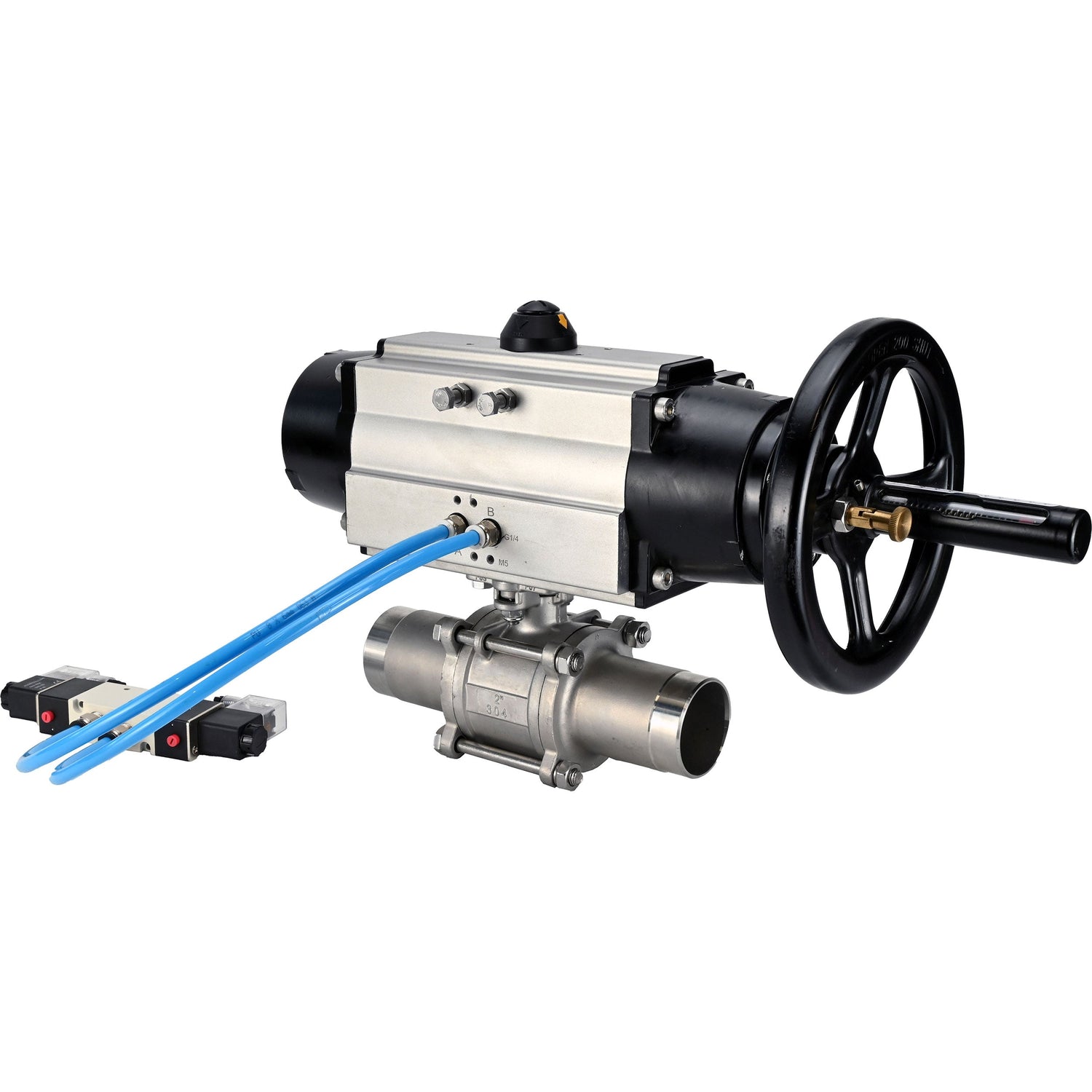

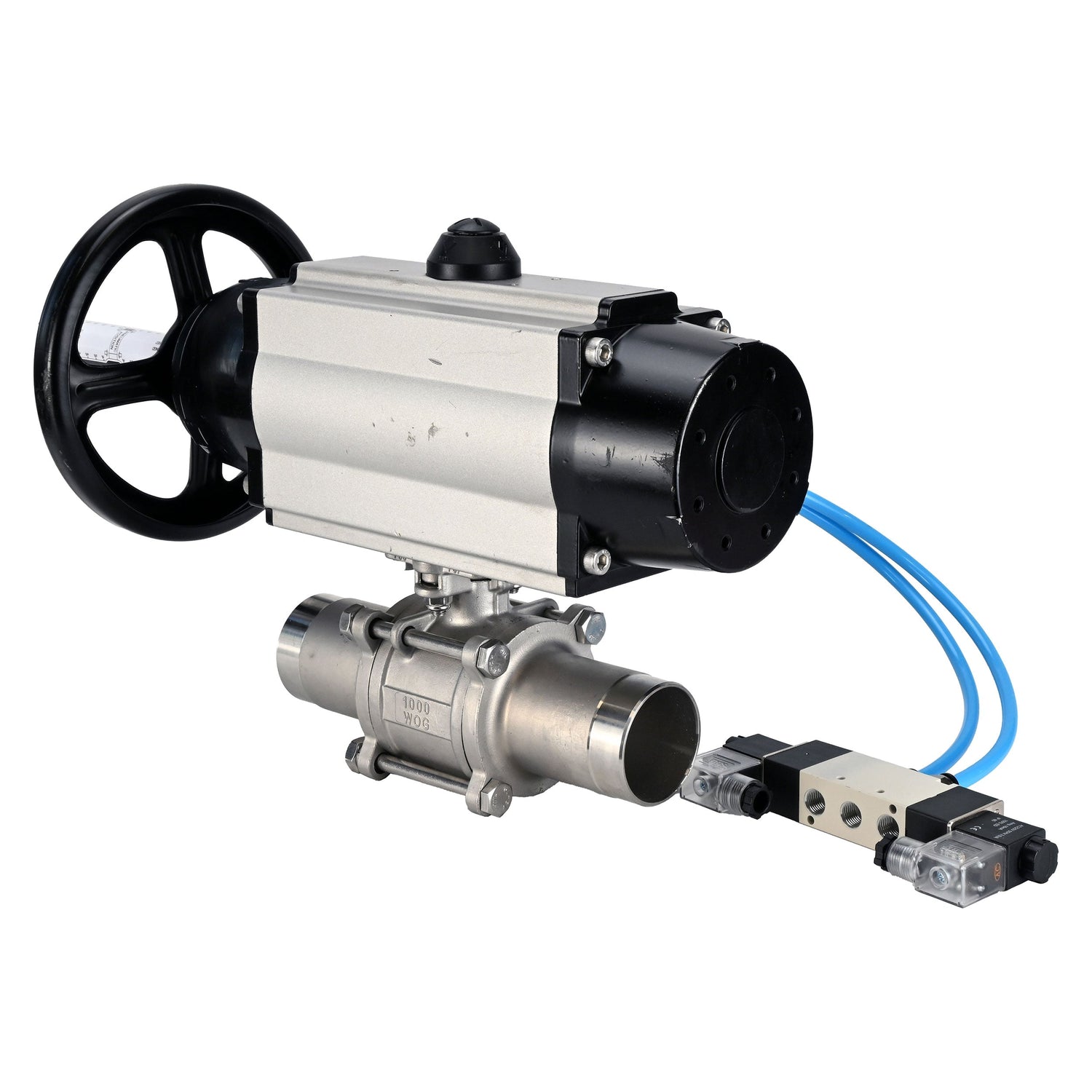

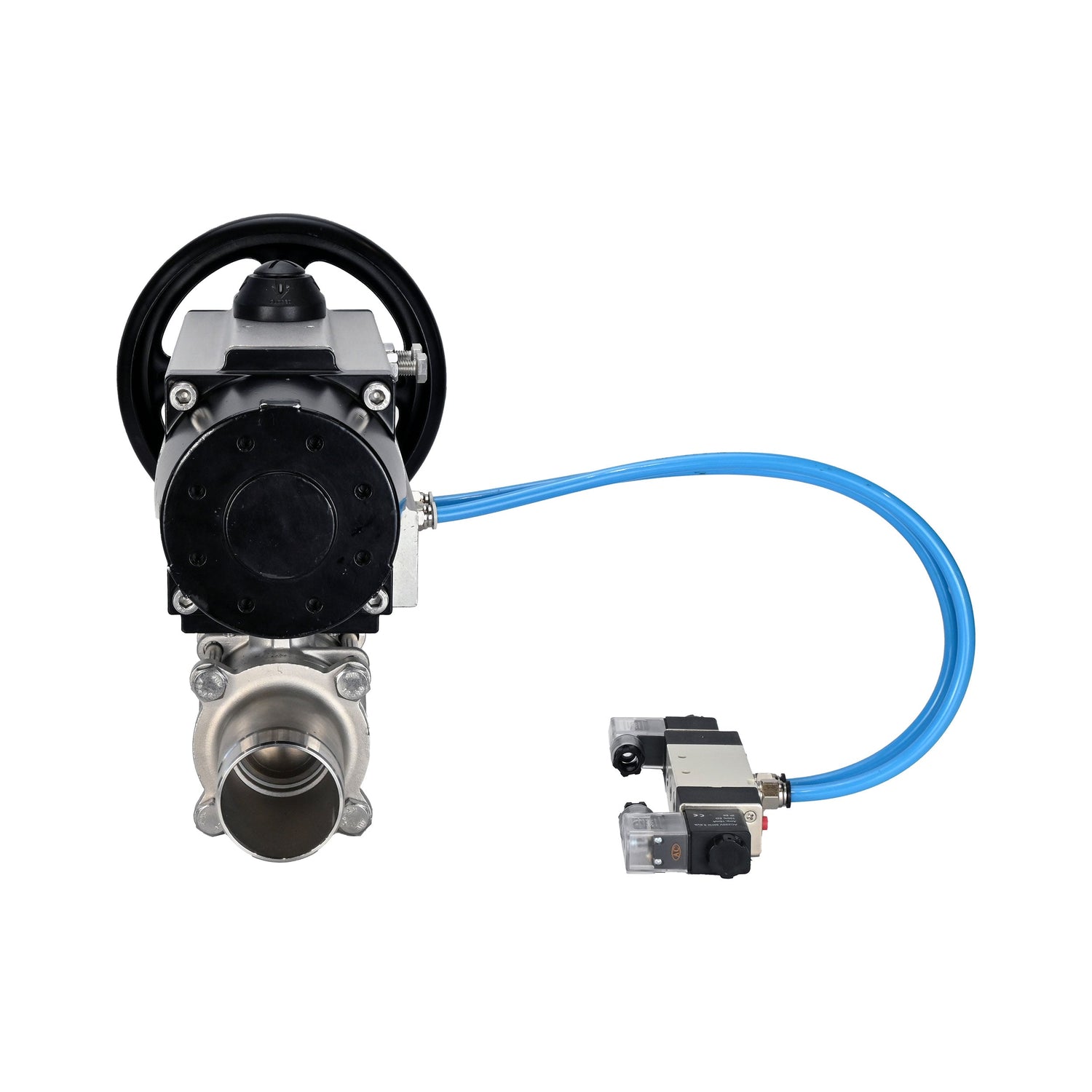

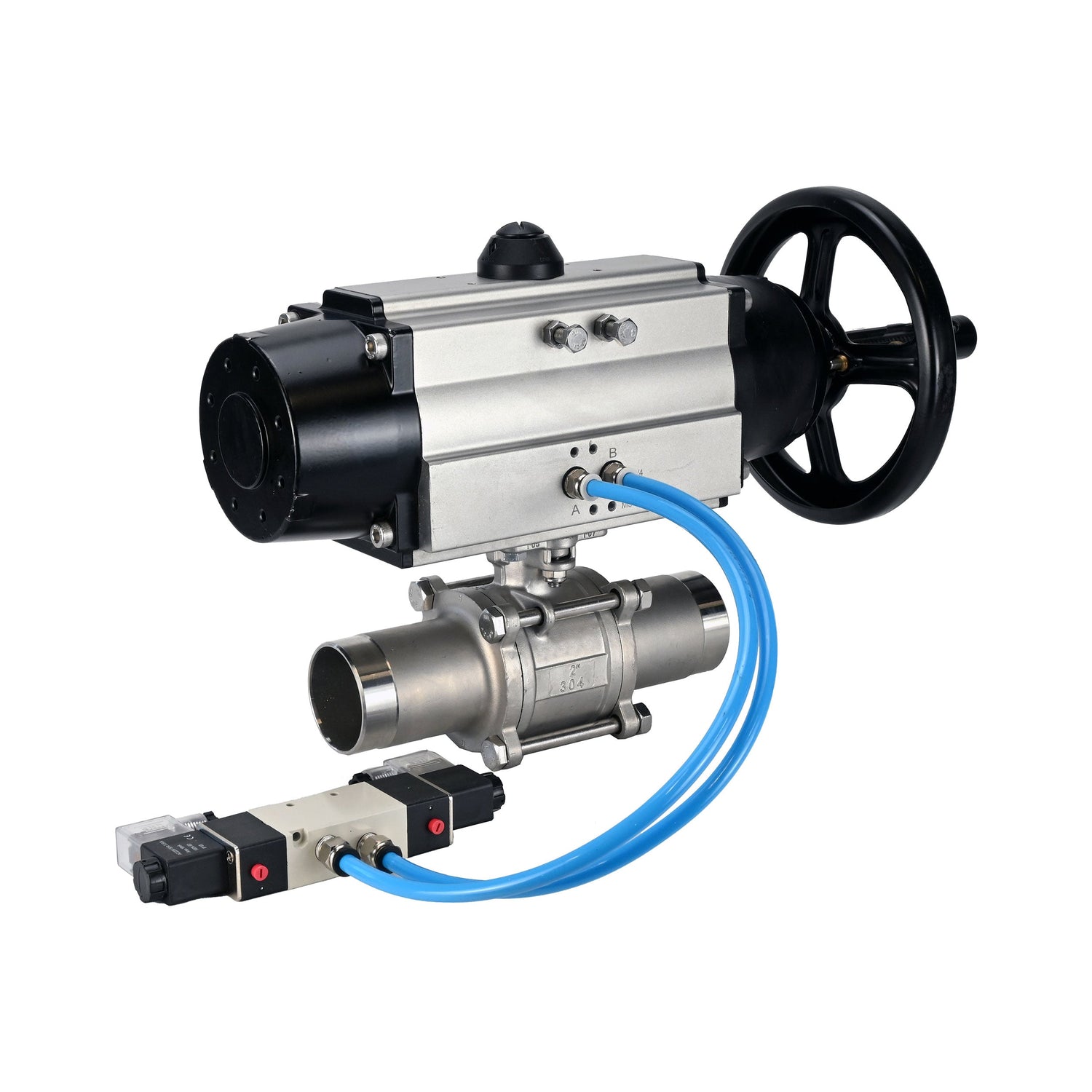

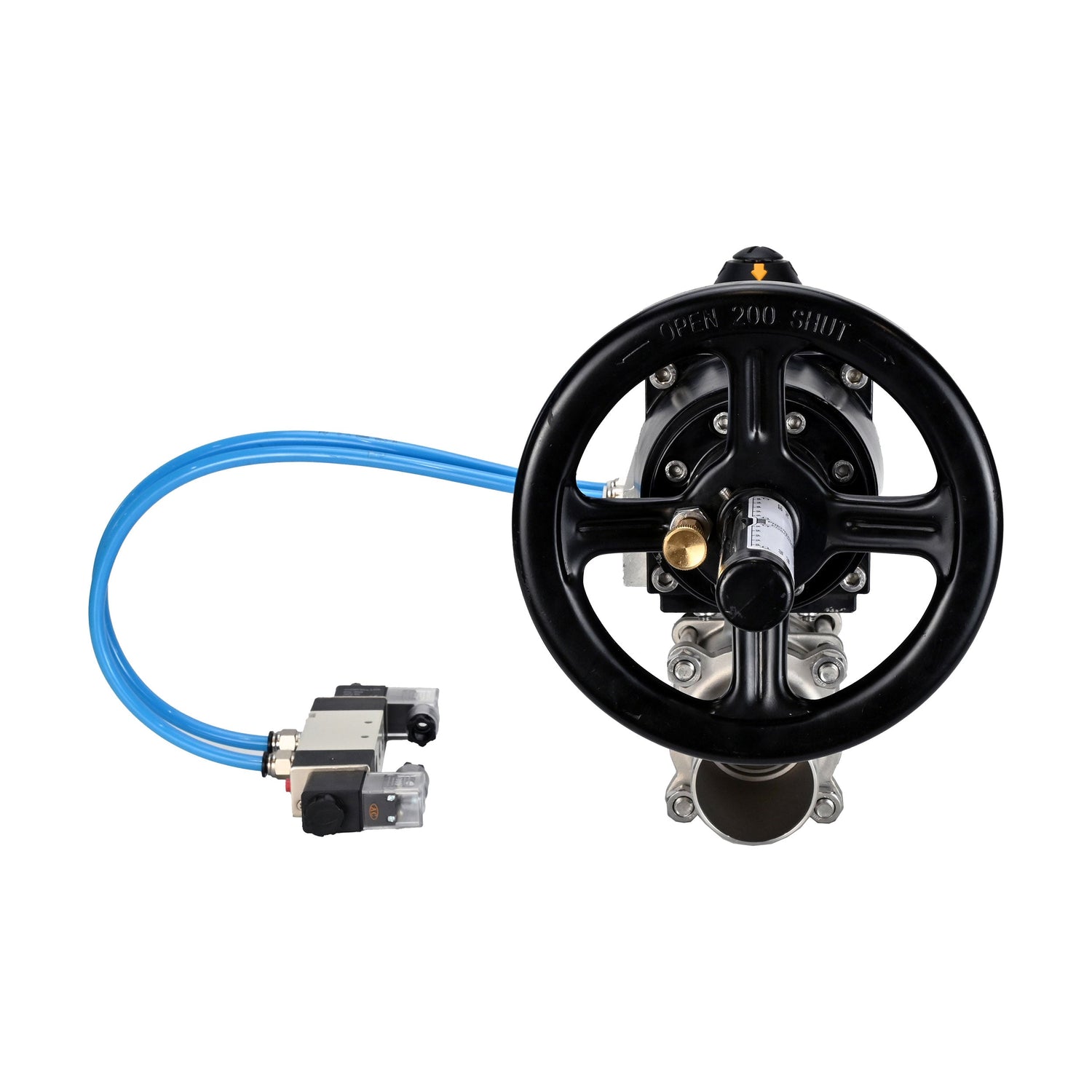

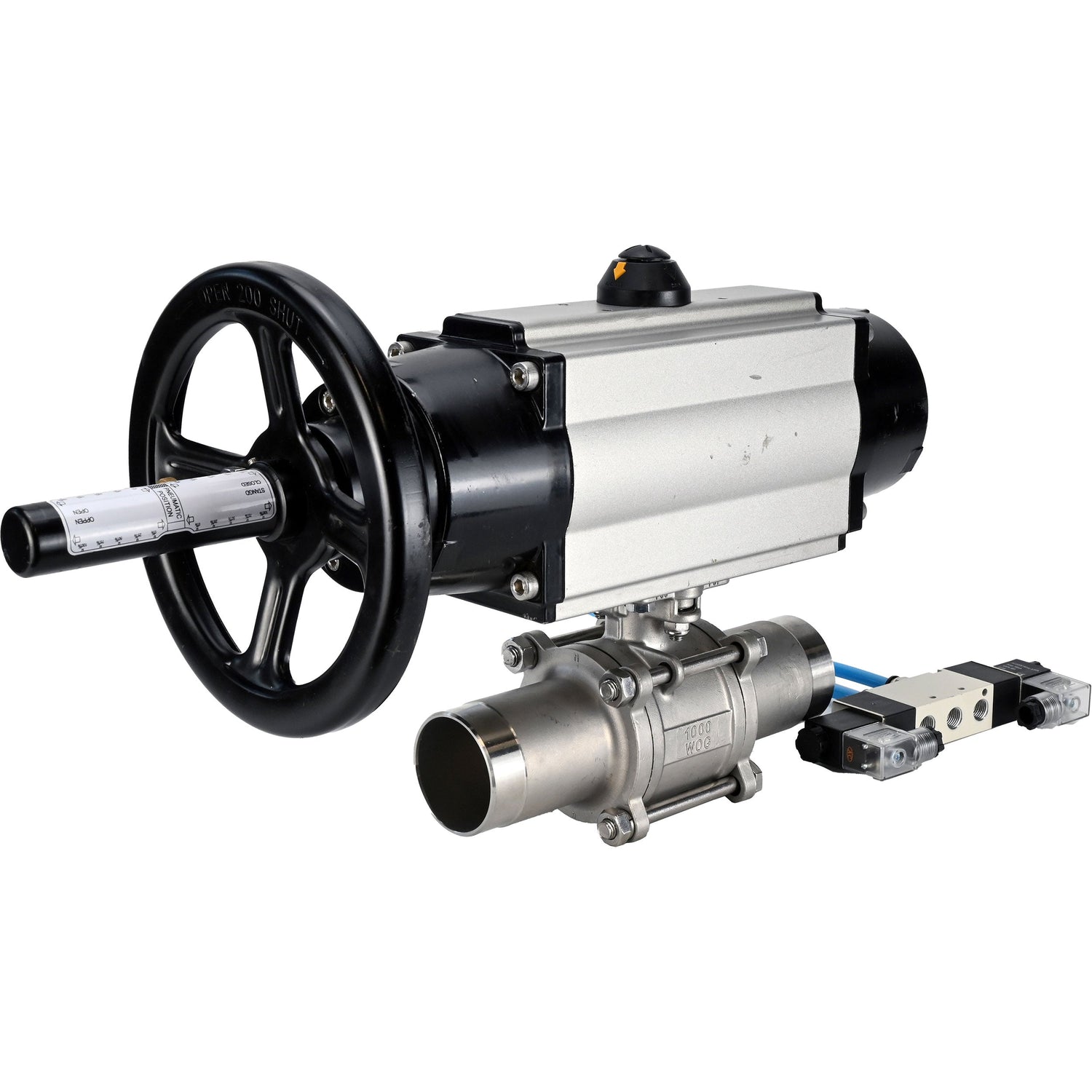

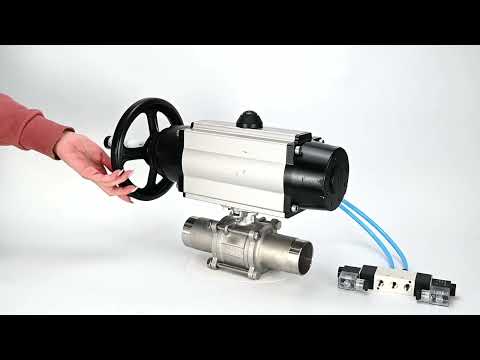

Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG, Gehäusematerial - Edelstahl AISI 304, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA-105-1, 4V320-10 220V

€352,76
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhahn Elephant BV3131P(3pc)-FP-W-ISO-H LONG wird als Absperrventil in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3131P(3pc)-FP-W-ISO-H LONG ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatischer Antrieb Elephant PA-DA-105-1 mit Doppelwirkung ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Elephant Pneumatik-Antriebe sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.





Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikaktuator PA-DA-105-1, Pneumatikventil 4V320-10 220V:

Name Bedeutung
Arbeitstemperatur, °C von -20 bis 180
Art des Kranvorrichtung Zweiwege
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Arbeitsumfeld Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Verbindung zur Pipeline zum Schweißen
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt zum Schweißen
Kontrolle doppeltwirkender pneumatischer Antrieb
Verfügbarkeit des pneumatischen Verteilers Es gibt





Skizze von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG mit doppeltwirkendem Pneumatikzylinder PA-DA-105-1, Pneumatikventil 4V320-10 220V





Abmessungen und Maße von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG c pneumatischem Antrieb PA-DA-105-1 doppeltwirkend, pneumatisches Ventil 4V320-10 220V:

DN, mm L, mm D, mm F, mm L1, mm
80 302 88.9 153 495
100 326 114.3 153 495





Detail- und Materialskizze von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG



Tabelle der Teile und Materialien für Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG:

Artikelnr. Teilename Material
1 Rahmen Edelstahl 304
2 Seitenelement (2 Stk.) Edelstahl 304
3 Ball Edelstahl 304
4 Kugeldichtung PTFE
5 Stangendichtung PTFE
6 Ärmel Edelstahl 304
7 Aktie Edelstahl 304
8 Waschmaschine Edelstahl
9 schrauben Stahl A2-70
10 Bolzen Stahl A2-70



Technische Parameter des pneumatischen Antriebs PA-DA-105-1:

Typ des pneumatischen Antriebs doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Betriebstemperatur, °C -20 bis +80
Visuelle Positionsanzeige offen / geschlossen
Manuelle Steuerung Handrad
Schwenkwinkel, ° 90 ± 5
Top-Verbindungsstandard NAMUR
Luftanschlussstandard NAMUR
Luftversorgungsanschlussgewinde G 1/4ʺ
ISO-Flanschtyp F07/F10
Schaftvierkant, mm 22x22
Gewicht, kg 9
Durchschnittliche Lebensdauer, Zyklen geschlossen/offen 300 000

Pneumatischer Antrieb PA-DA-105-1





Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:

A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
B, mm 200
J, mm 102
K, mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1





PA-DA-105-1 Luftantriebsteile und Materialtabelle:

Nr. Teilename Material
1 Blinkerschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklammer Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Externe Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Körper Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolben-O-Ring NBR
12 Lagergruppe Technischer Kunststoff
13 O-Ring der Endkappe NBR
14 Endkappe Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15 Befestigungsschraube Edelstahl 304
16 Innenscheibe Technischer Kunststoff
17 Dichtungsring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtungsring NBR

Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators





Technische Parameter des Elephant 4V320-10 220V Pneumatikventils

Name Bedeutung
Typ des pneumatischen Verteilers Schieberventil
Modell des pneumatischen Verteilers 4V320-08 220 V
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Antwortfrequenz, Zyklen/Sek 5


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Neutrale Medien, Gasförmige Medien
  • Anwendungen
    Wasserversorgung, Heizung, Industrie
  • Nenn­druck
    25 bar
  • Typ der Dichtung
    PTFE / PTFE / Teflon
  • Sperrmaterial
    Edelstahl AISI 304
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BVxxP 3pc -FP-W-ISO-H LONG DN10-150 63-16 bar stainless steel full bore welded with ISO-flange and handle
nullRotary pneumatic actuator ELEPHANT PA-DA-105-1 double-acting with handwheel
