Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, v – Valve Elephant
1 9
Elephant  |  SKU: D160-47092

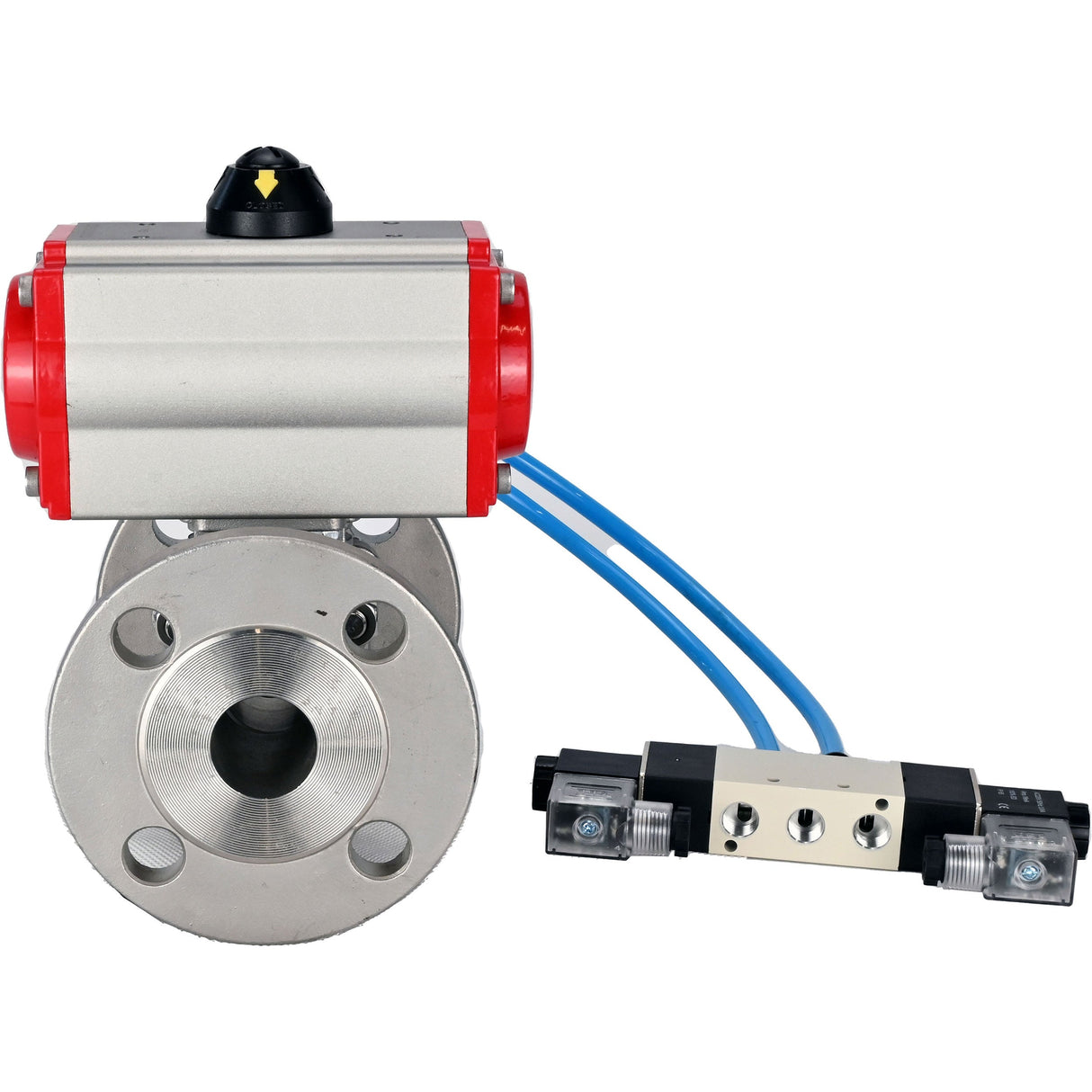

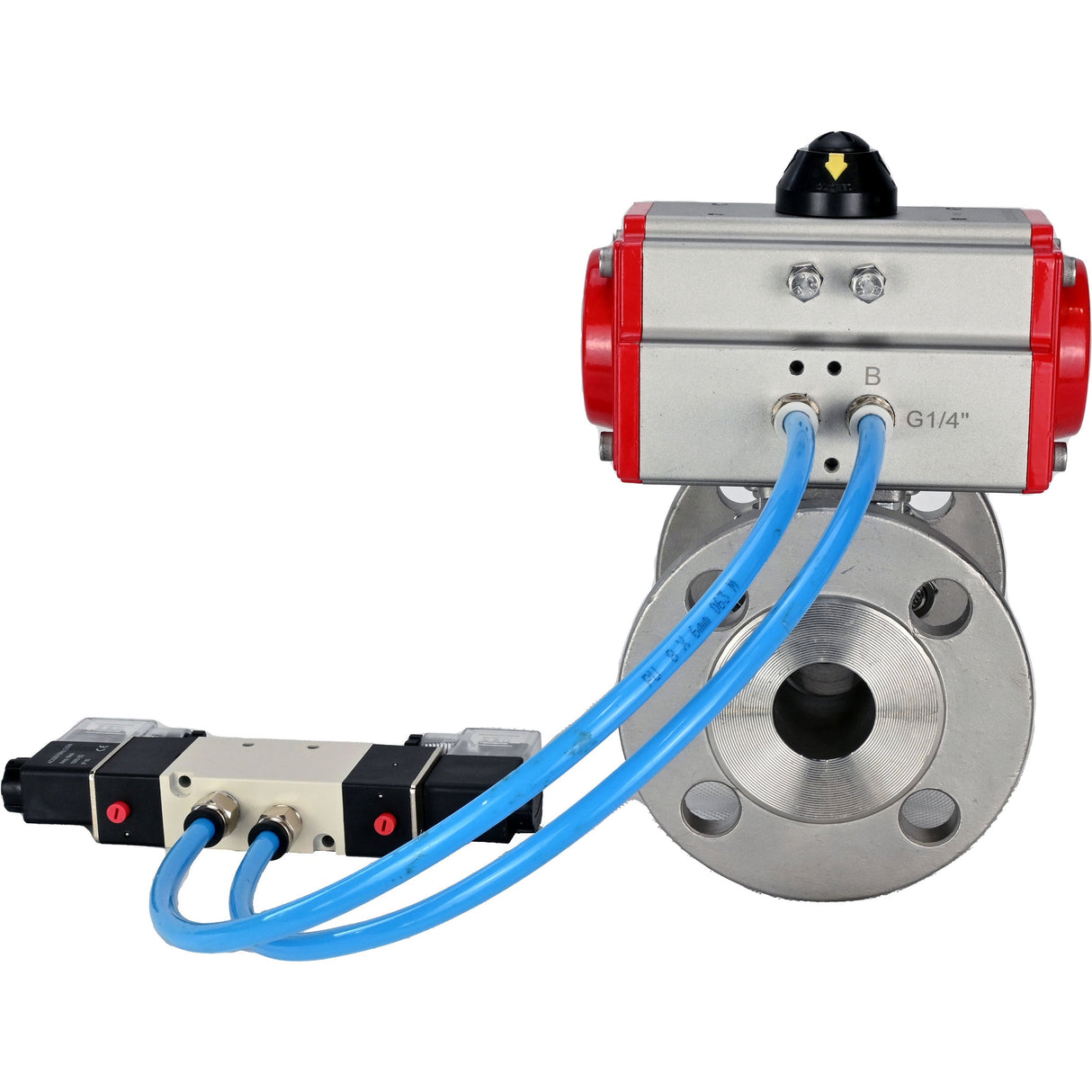

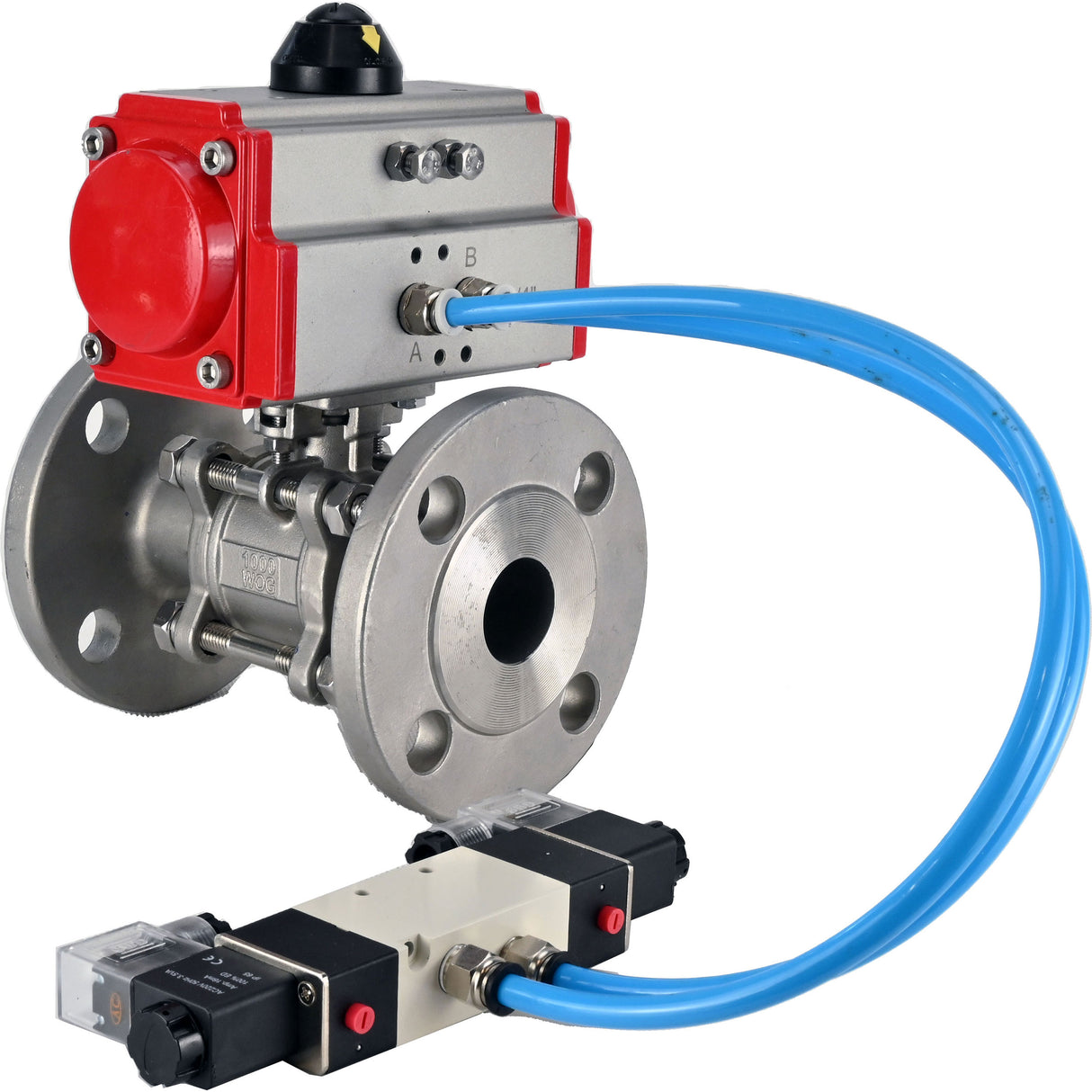

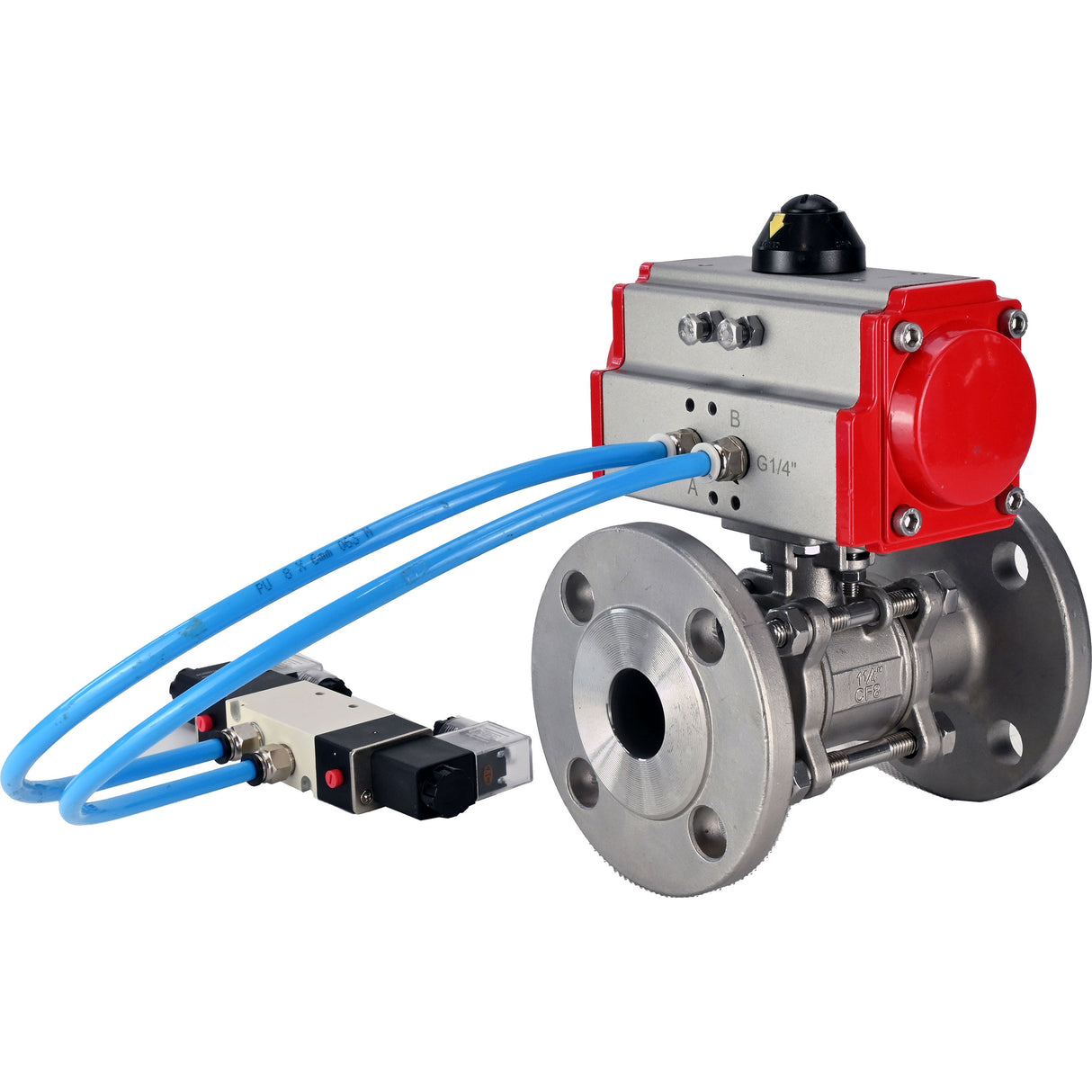

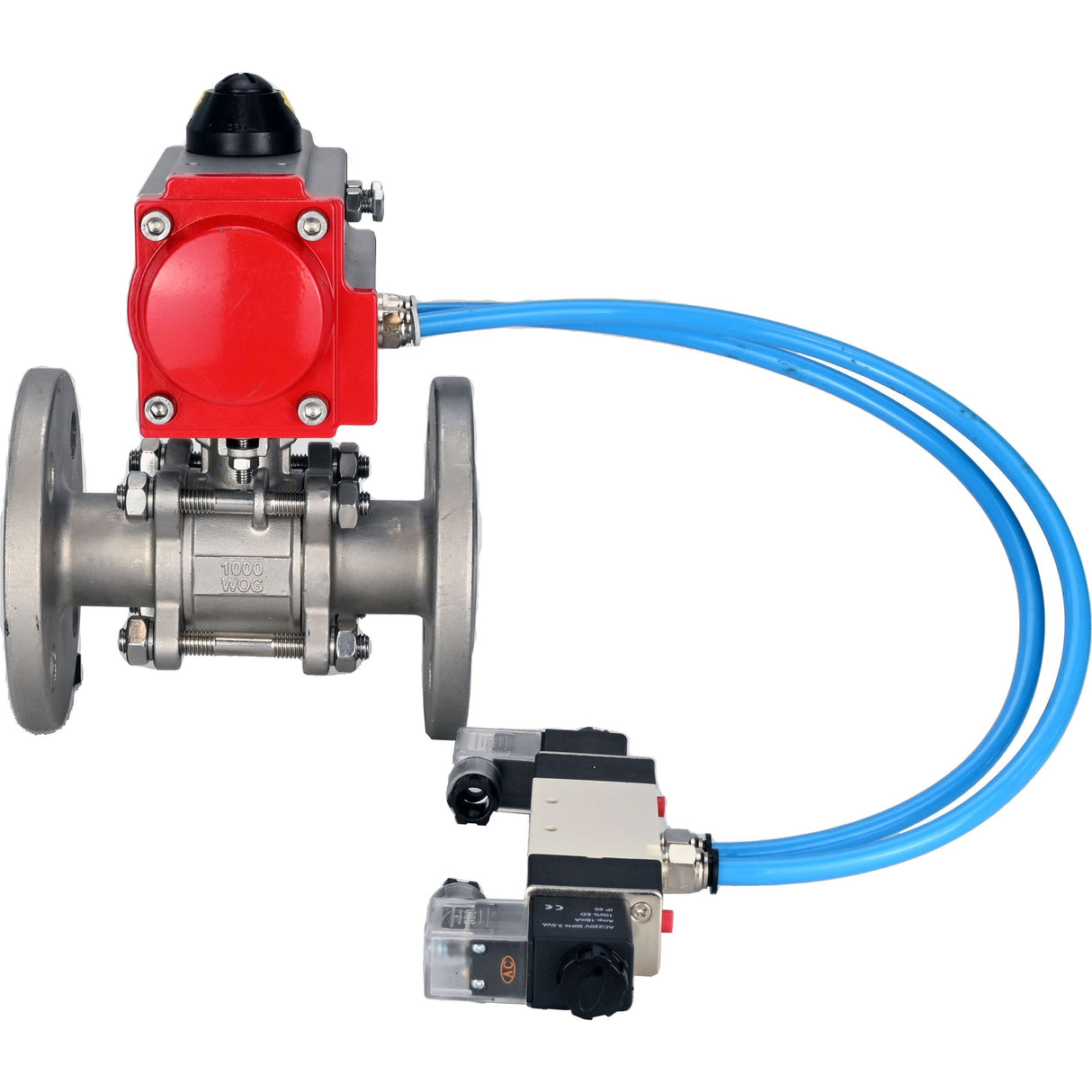

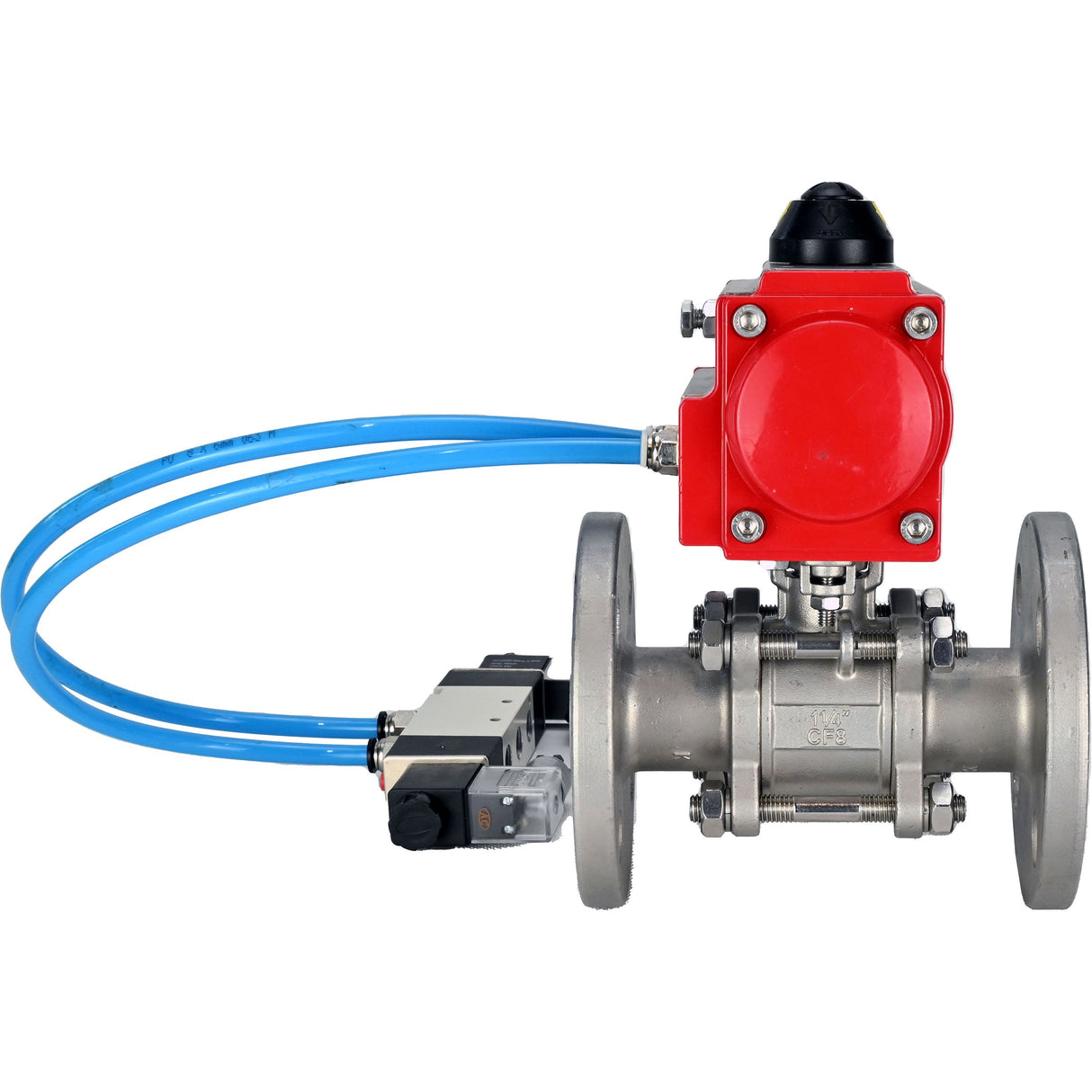

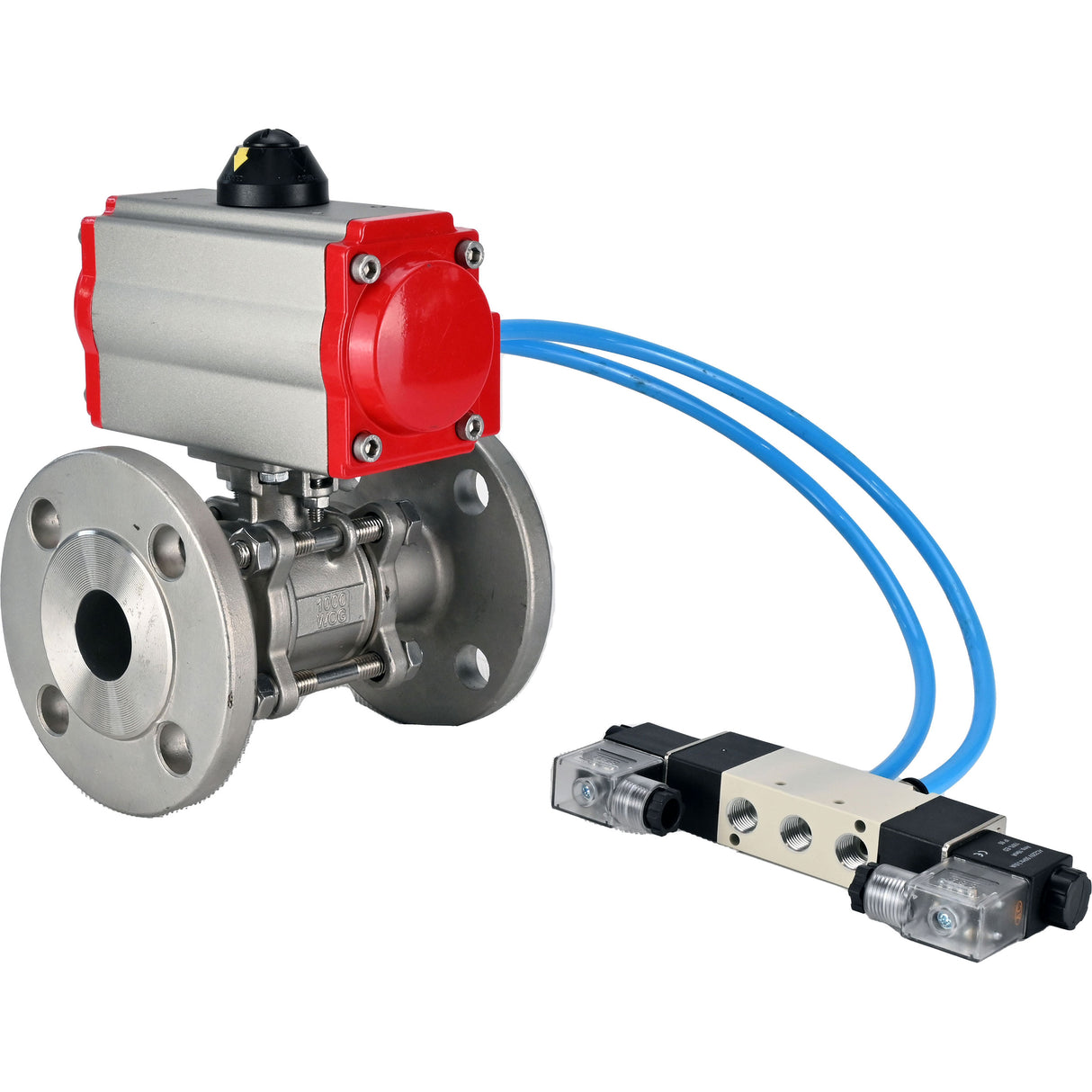

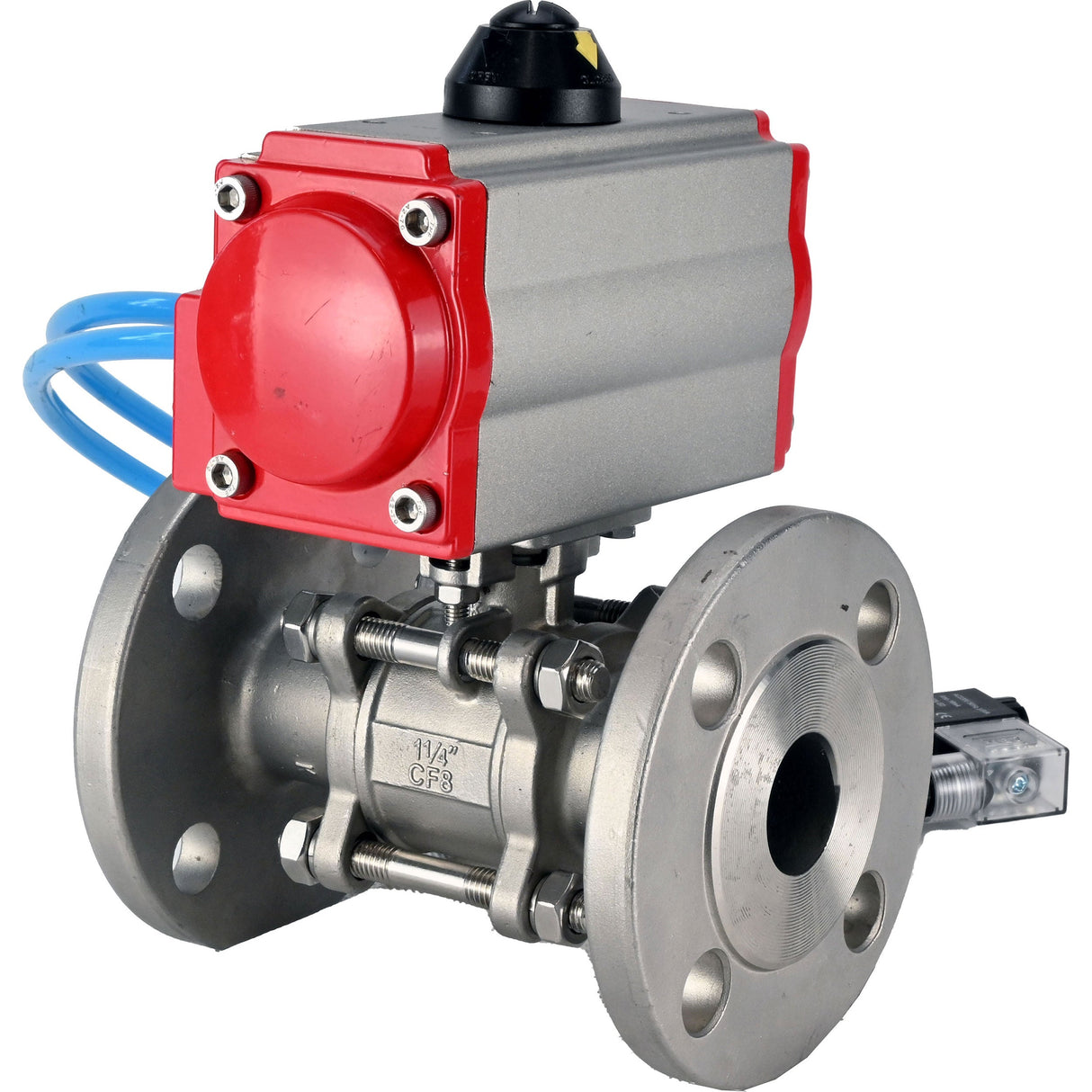

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-10 220V

€652,75
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-10 220V - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Elephant pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung der industriellen Ventilsteuerung mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.



Technische Parameter von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE

Name Wert
Betriebstemperatur, °C -20 bis 180
Anwendung Wasserversorgung, Heizung, pneumatische Systeme
Arbeitsmedium Wasser, Dampf, Erdölprodukte, Flüssigkeiten, neutrale und gasförmige Medien
Rohrleitungsanschluss Flansch
Wasserverteilung NEIN
Bohrungstyp Vollbohrung
Steuerungstyp Pneumatischer Antrieb
Verbindung Flansch
Betätigung Doppelwirkender pneumatischer Antrieb
Endschalter Ja
Pneumatischer Verteiler Ja
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE

Größe D L B1 E ØD ØD1 ØG F T
15 15 130 153 72 95 65 45 2 16
20 20 150 153 72 105 75 58 2 18
25 25 160 153 72 115 85 68 2 18
32 32 180 153 72 140 100 78 2 18
40 40 200 174 89 150 110 88 3 18
50 50 230 216 109 165 125 102 3 20
65 65 290 279 134 184 145 122 3 20
80 80 310 279 134 200 160 138 3 20
100 100 350 308 157 220 180 158 3 20

Skizzenmaße und Maße der Kugelhähne BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE





Tabelle der Teile und Materialien für Kugelhähne BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voll durchgängig, geflanscht, Edelstahl SS304, Dichtung - PTFE

Nr. Teilename Material Menge
1 Körper Edelstahl SS304 / SS316 1
2 Kugelhahn Edelstahl S304 / S316 1
3 Bolzen Edelstahl S201 / S304 4~6
4 Nuss Edelstahl S201 / S304 6~12
5 Siegel PTFE 1
6 Stängel Edelstahl SS304 / SS316 1
7 Verpackung Edelstahl S201 / S304 1
8 Abdeckung Stahl WCB/CF8/CF8M 2
9 Sitzringe PTFE 2
10 Anlaufscheibe PTFE 1

Skizze der Teile und Materialien für Kugelhähne BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE





Technische Parameter des pneumatischen Antriebs Elephant

Parameter Wert
Design Doppeltwirkend
Betriebsdruck, bar 6
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Manuelle Übersteuerung NEIN





Abmessungen und Maße des Pneumatikaktuators Elephant

Aktuatormodell DA-052 DA-065 DA-083 DA-105 DA-130
G, mm 15 15 15 25 25
M, mm 80 80 80 80 80
N, mm 30 30 30 30 30
F0, mm 34 34 34 41 62
P, mm 20 20 20 20 30
B1, mm 153 174 216 279 308
C, mm 30 36 46 55 67.5
E, mm 72 89 109 134 157
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12 4-M8x12
K 4-M6x10 4-M8x12 4-M8x12 4-M10x16 4-M10x16
F, mm 26 26 26 26 36
A1, mm 108 125 152 189 210
D, mm 41 46 55 64 70
L 11x11 14x14 17x17 22x22 22x22
H F03 F05 F05 F07 F07
ICH F05 F07 F07 F10 F10

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Teilename Menge Material Beschichtung
1 Körper 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenstecker 2 Aluminiumguss -
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation / Verzinkter Zink
5 Stecker 8 Edelstahl -
6 Kolbenring 2 NBR -
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff -
9 Kolbenring 2 NBR -
10 Stecker 2 NBR -
11 Anschlagring 2 Technischer Kunststoff -
12 Ring 1 Technischer Kunststoff -
13 Waschmaschine 1 Edelstahl -
14 Federklemme 2 Edelstahl -
15 Indikator 1 Plastik -
16 Blinkergehäuse 1 Plastik -
17 Lager 1 Technischer Kunststoff -
18 Nocken 1 Stahl Oxidation / Verzinkter Zink
19 Lager 1 NBR -
20 Lager 1 Technischer Kunststoff -
21 Lager 1 Technischer Kunststoff -
22 O-Ring 2 NBR -
23 O-Ring 2 NBR -
24 Lager 2 Edelstahl -
25 Einstellmutter 2 Edelstahl -
26 Einstellschraube 2 Edelstahl -
27 Buchse 2 Aluminium -

Skizze der Teile und Materialien des pneumatischen Antriebs Elephant





Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name Wert
Pneumatischer Verteiler Typ Spulentyp
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220V
Leistungsaufnahme, VA 4.5
Steuerungstyp Beidseitig elektromagnetisch
Betätigungsfrequenz, Zyklen/Sek 5





Abmessungen und Maße des Elephant 4V320-10 220V pneumatischen Wegeventils

Parameter Wert (mm)
A 71.9
B 45
C 94.4
D 27
E 69
F 40
ICH 24
K 40
L 188.8
M 69.4
N 50
O 83.4
P 22
S 20
T 6.5
U 2.4
H 82.4

Skizze der Abmessungen und Maße des Pneumatikventils Elephant 4V320-10 220V





Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern





Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    235 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullBall valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-47092DN10016 bar €652,75 0 Auf Lager
    D160-47096DN1540 bar €130,33 Ausverkauft
    D160-47100DN2040 bar €144,06 Ausverkauft
    D160-47104DN2540 bar €147,61 Ausverkauft
    D160-47108DN3240 bar €176,86 Ausverkauft
    D160-47112DN4040 bar €213,01 Ausverkauft
    D160-47116DN5040 bar €259,30 Ausverkauft
    D160-47120DN6525 bar €341,29 Ausverkauft
    D160-47124DN8025 bar €384,18 Ausverkauft
