Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, v – Valve Elephant
1 9
Elephant  |  SKU: D160-47130

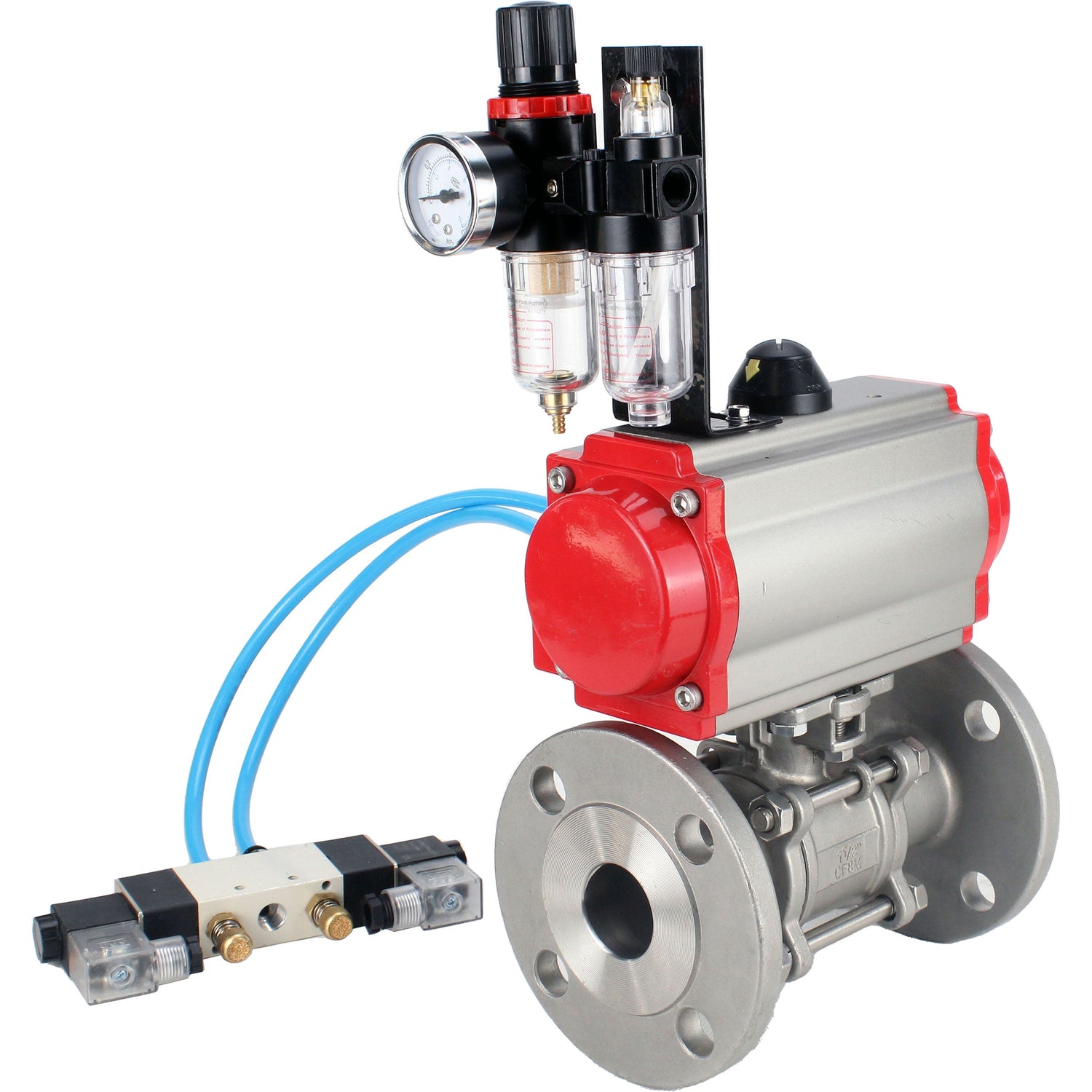

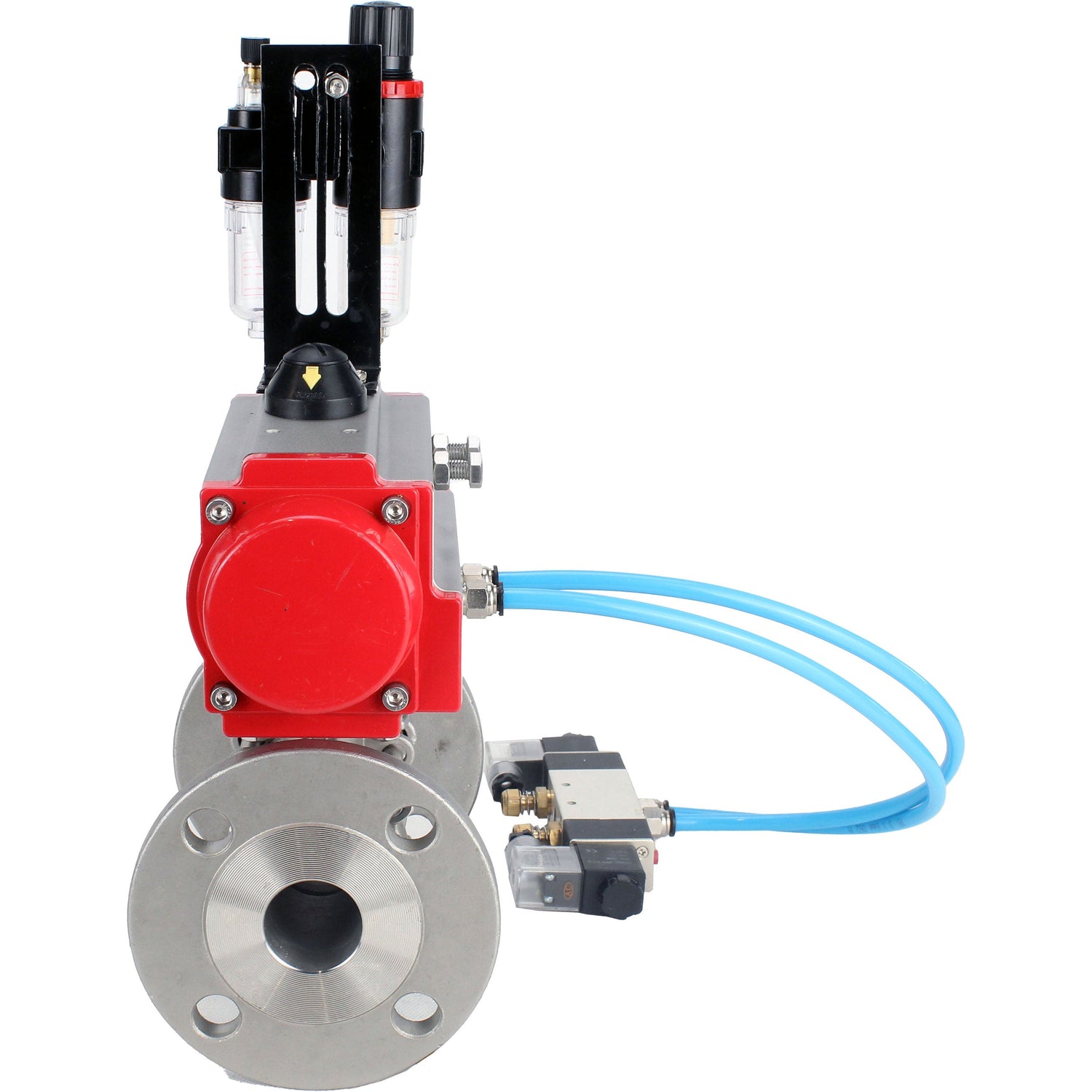

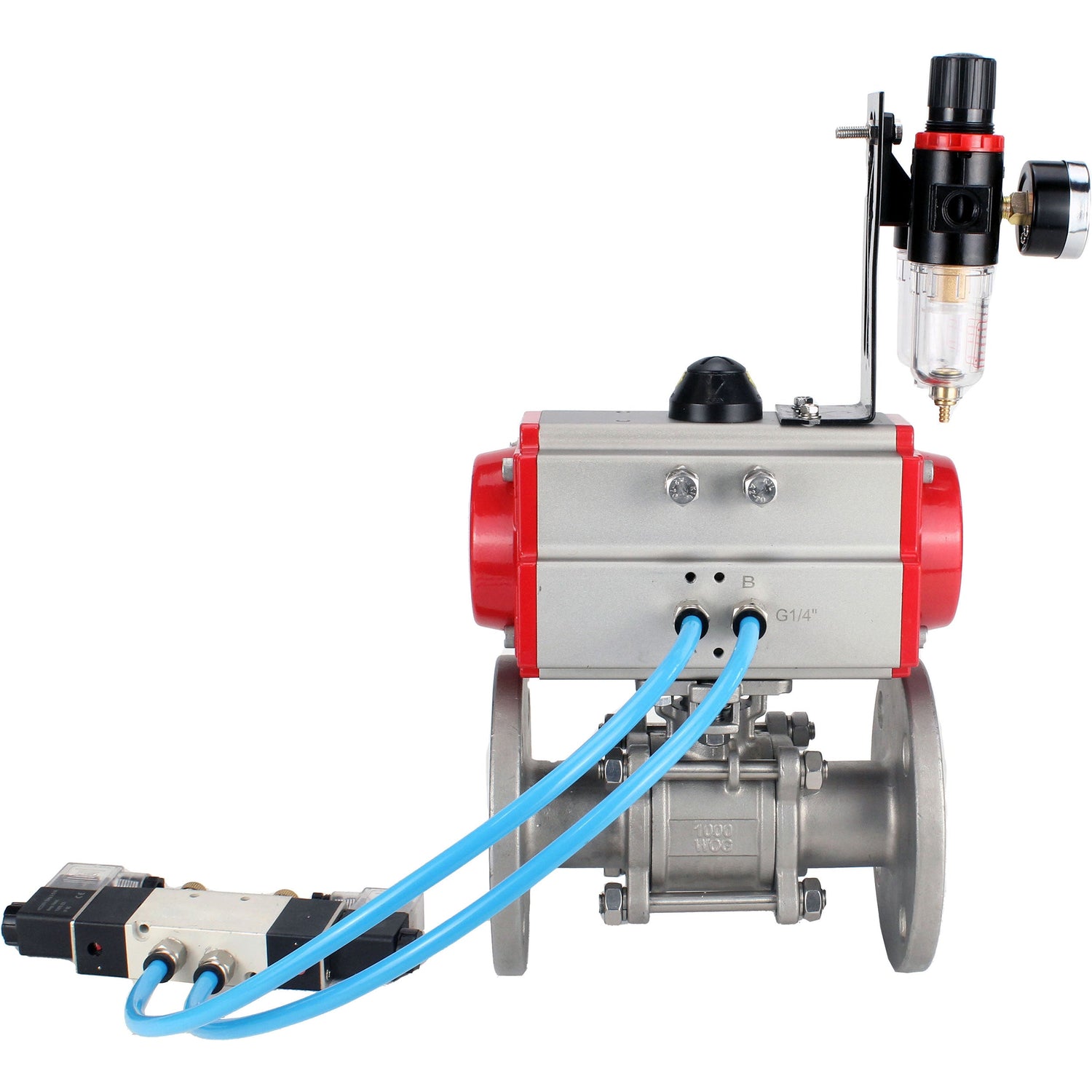

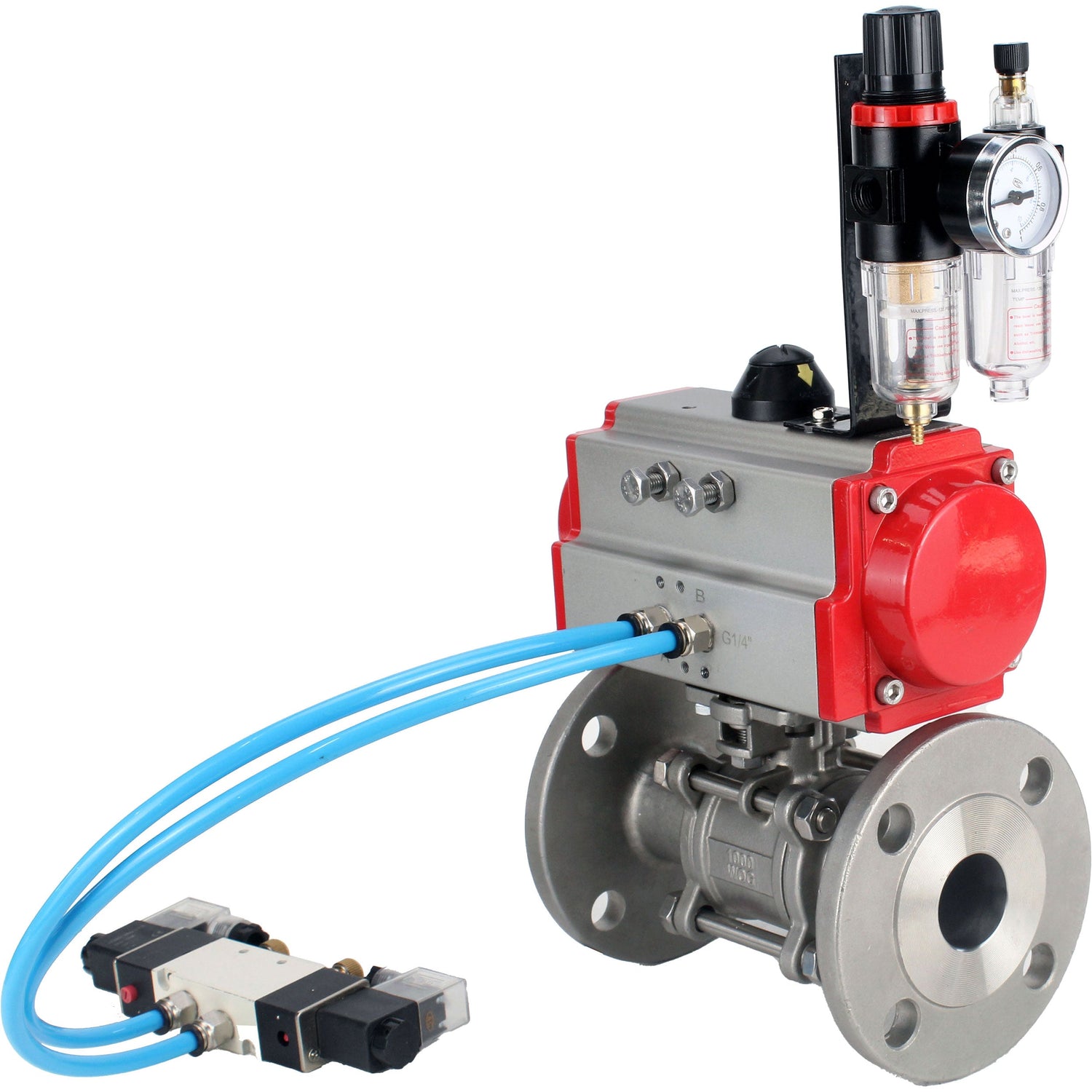

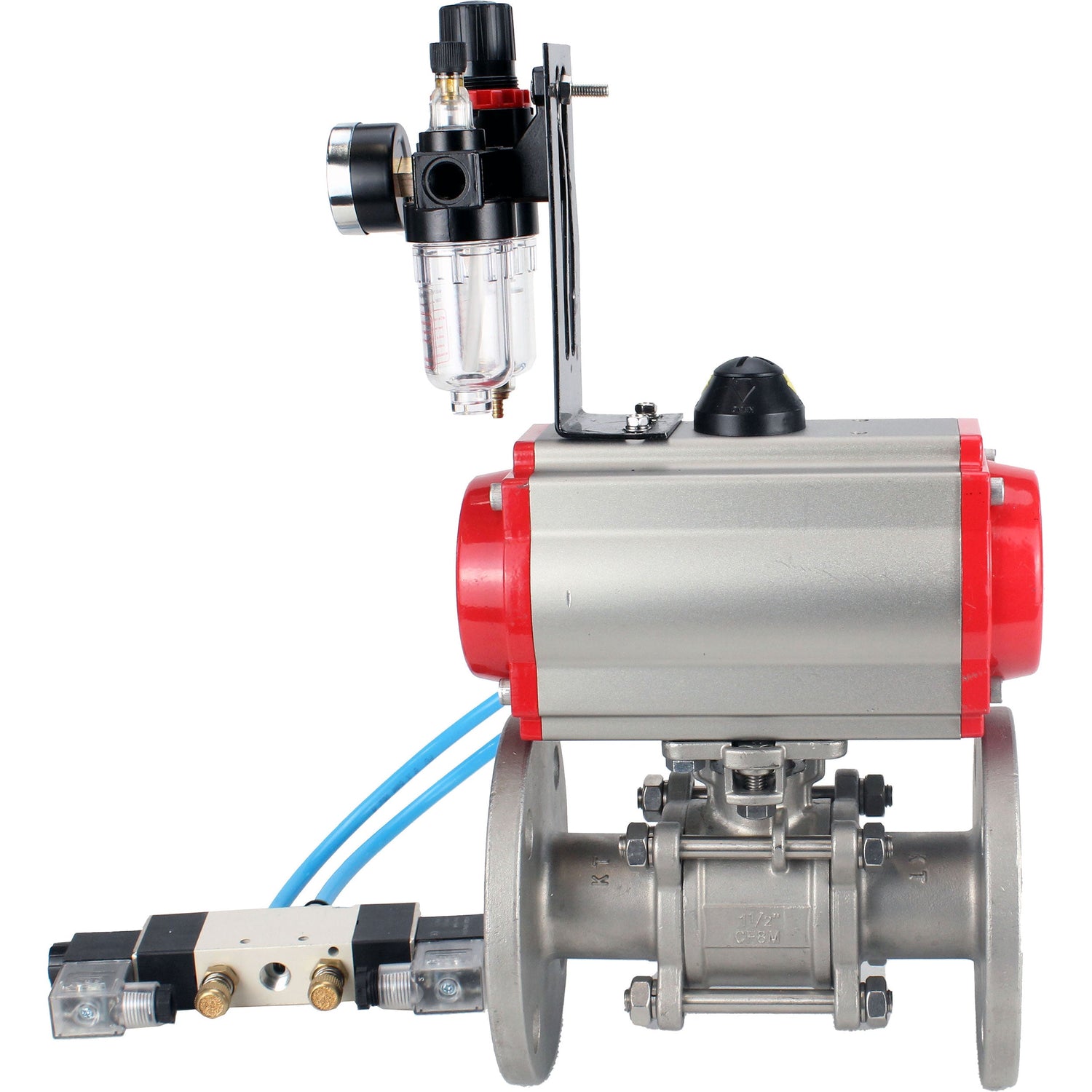

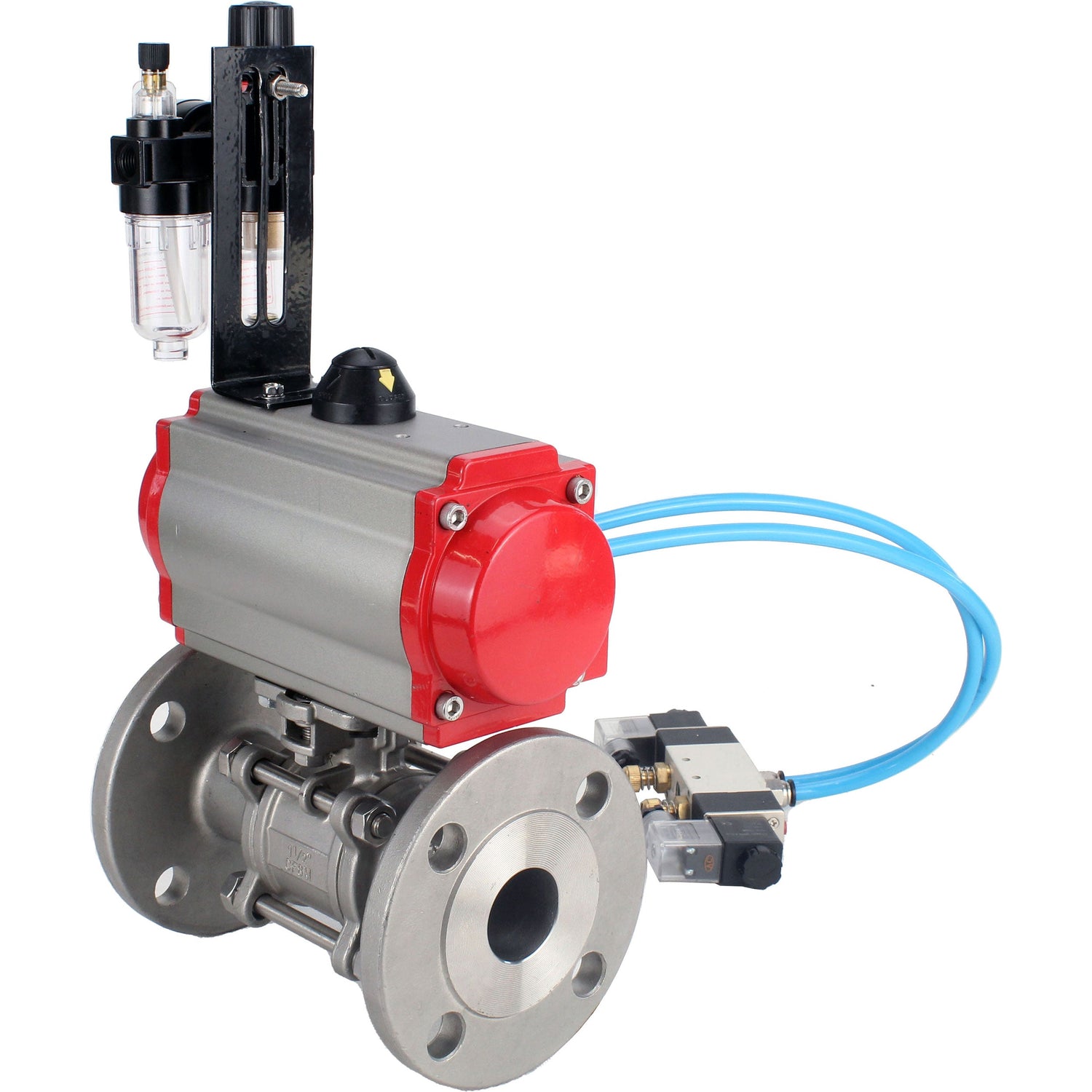

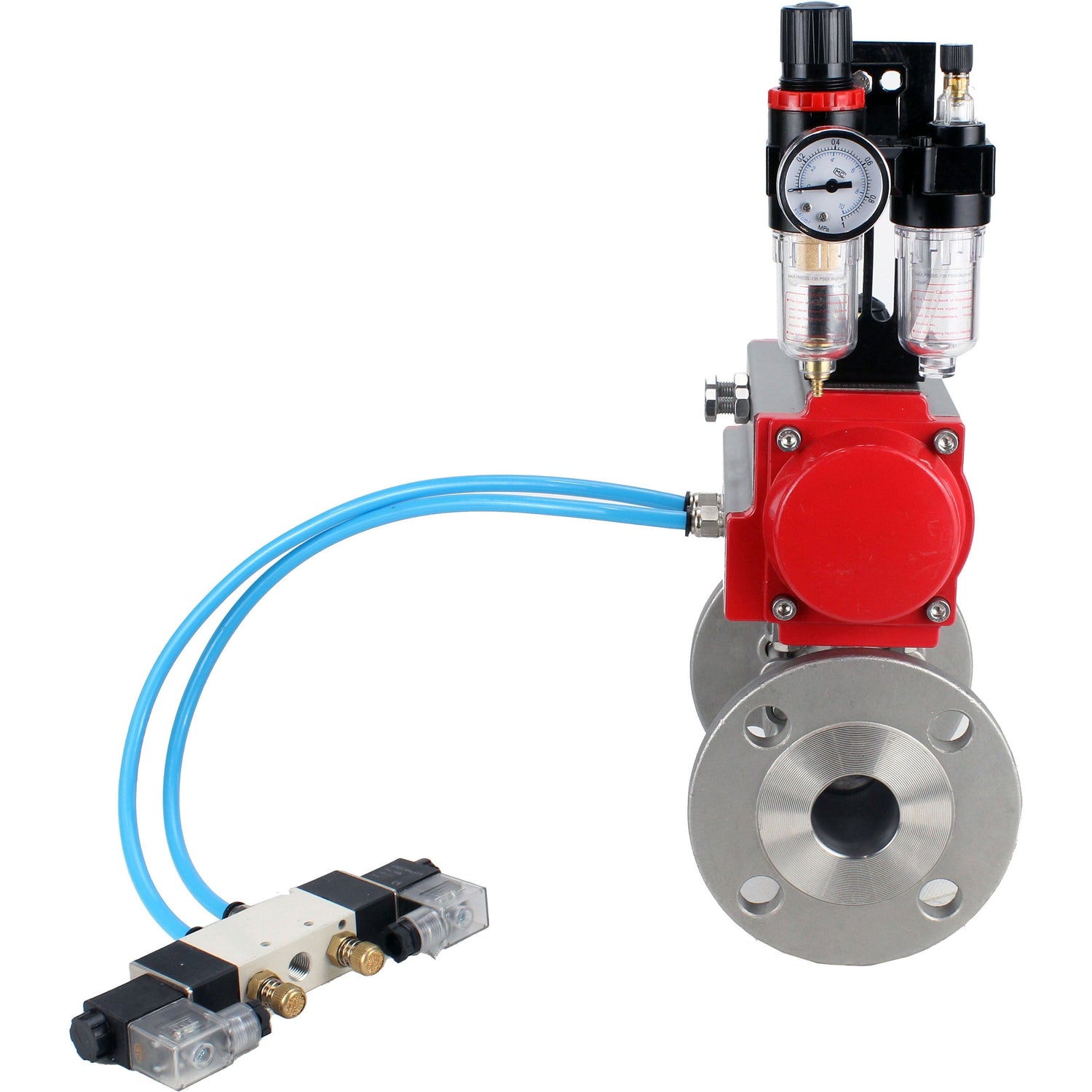

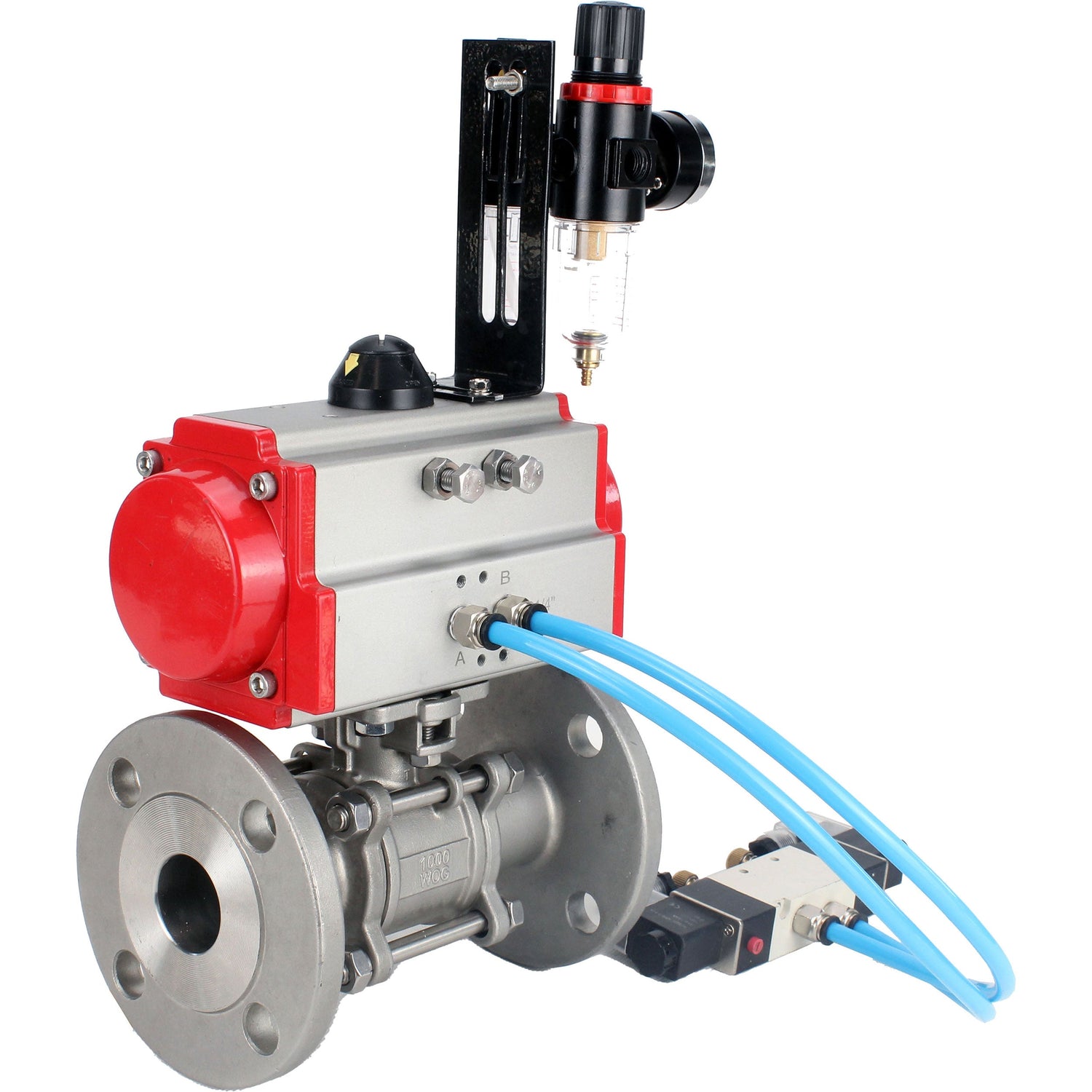

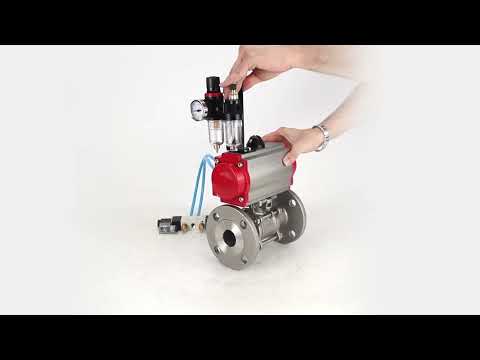

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern, mit pneumatischem Verteiler 4V320-10 220V, mit GSV AFC2000

€1.044,79
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern, mit pneumatischem Verteiler 4V320-10 220V, mit GSV AFC2000 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Elephant pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung der industriellen Ventilsteuerung mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.





Technische Parameter Kugelhähne BV3131P(3-teilig)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, PTFE

Parameter Wert
Betriebstemperatur des Mediums, °C -20 bis 180
Anwendung Wasserversorgung, Heizung, pneumatische Systeme
Arbeitsmedium Wasser, Dampf, Erdölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
Rohrleitungsanschluss Flansch
Wasserschöpfung NEIN
Passagentyp Vollbohrung
Kugelhahn-Dichtheitsklasse A
Steuerungstyp Mit pneumatischem Antrieb
Verbindung Flansch
Betätigung Pneumatischer Antrieb mit Rückstellfedern
Vorhandensein von Endschaltern Ja
Vorhandensein eines pneumatischen Verteilers Ja
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, PTFE

Größe D L B1 E ØD ØD1 ØG F T X Y
15 15 130 153 72 95 65 45 2 16 162 139
20 20 150 153 72 105 75 58 2 18 162 139
25 25 160 153 72 115 85 68 2 18 162 139
32 32 180 153 72 140 100 78 2 18 162 139
40 40 200 174 89 150 110 88 3 18 162 139
50 50 230 216 109 165 125 102 3 20 162 139
65 65 290 279 134 184 145 122 3 20 162 139
80 80 310 279 134 200 160 138 3 20 162 139
100 100 350 308 157 220 180 158 3 20 162 139

Kugelhähne Sketch Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, PTFE





Teile- und Materialtabelle Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voll durchgängig, geflanscht, Edelstahl SS304, PTFE

Nr. Teilename Material Menge
1 Körper Edelstahl SS304 / SS316 1
2 Kugelhahn Edelstahl S304 / S316 1
3 Bolzen Edelstahl S201 / S304 4~6
4 Nuss Edelstahl S201 / S304 6~12
5 Siegel PTFE 1
6 Stängel Edelstahl SS304 / SS316 1
7 Drüse Edelstahl S201 / S304 1
8 Abdeckung Stahl WCB/CF8/CF8M 2
9 Sitzringe PTFE 2
10 Anlaufscheibe PTFE 1

Kugelhähne Sketch Elephant BV3131P(3pc)-FP-F-ISO-H 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, PTFE





Technische Parameter des pneumatischen Antriebs Elephant

Parameter Wert
Design Mit Rückholfedern
Betriebsdruck, bar 6
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Manuelle Übersteuerung NEIN





Abmessungen und Maße des Pneumatikaktuators Elephant

Hier ist die Tabelle basierend auf den bereitgestellten Daten:

Modell SA-065 SA-083 SA-105 SA-130 SA-140 SA-160
G, mm 15 15 25 25 30 30
M, mm 80 80 80 80 130 130
N, mm 30 30 30 30 30 30
F0, mm 34 34 41 62 62 62
P, mm 20 20 20 30 30 30
B1, mm 174 216 279 308 405 465
C, mm 36 46 55 67.5 76 87.5
E, mm 89 109 134 157 174 199
J 4-M6x10 4-M6x10 4-M8x12 4-M8x12 4-M10x16 4-M10x16
K 4-M8x12 4-M8x12 4-M10x16 4-M10x16 4-M12x20 4-M12x20
F, mm 26 26 26 36 36 38
A1, mm 125 152 189 210 268 310
D, mm 46 55 64 70 77 87.5
H F05 F05 F07 F10 F10 F10
ICH F07 F07 F10 F12 F12 F12
L 14x14 17x17 22x22 22x22 27x27 27x27

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Teilename Menge Material Beschichtung
1 Gehäuse 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidiert / Verzinkt
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Druckring 2 Technischer Kunststoff
12 Ring 1 Technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 Technischer Kunststoff
18 Nocken 1 Stahl Oxidiert / Verzinkt
19 Lager 1 NBR
20 Lager 1 Technischer Kunststoff
21 Lager 1 Technischer Kunststoff
22 O-Ring 2 NBR
23 O-Ring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Buchse 2 Aluminium
Skizze der Teile und Materialien des pneumatischen Antriebs Elephant




Technische Parameter des Pneumatikventils Elephant 4V320-10 220V

Name Wert
Typ des pneumatischen Verteilers Spulentyp
Modell des pneumatischen Verteilers 4V320-10 220 V
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Schaltfrequenz, Zyklen/Sek 5




Technische Parameter der Elephant AFC2000 Luftbehandlungseinheit

Parameter Wert
Betriebsdruck, bar 8
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Gefilterte Partikelgröße, µm 40 µm
Gewicht, kg 0.395



Abmessungen und Maße der Elephant AFC2000 Luftbehandlungseinheit

Parameter Wert
Modell AFC2000
A, mm 162
B, mm 88
C, mm 139
D, mm 31
E, mm 53.5
F, mm 12
G, mm 8
Hmm 7
Ich, mm 13.3
J, mm 39
K, mm 5
L, mm 40
M, mm 32
N, mm 53
O, mm 29
P, mm 6
R, mm 41.5

Skizze der Abmessungen und Maße der Elephant AFC2000 Luftbehandlungseinheit



Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    235 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    federbelastet

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullBall valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-47130DN10016 bar €1.044,79 0 Auf Lager
    D160-47134DN1540 bar €230,38 Ausverkauft
    D160-47138DN2040 bar €244,12 Ausverkauft
    D160-47142DN2540 bar €242,80 Ausverkauft
    D160-47146DN3240 bar €272,05 Ausverkauft
    D160-47150DN4040 bar €317,18 Ausverkauft
    D160-47154DN5040 bar €345,56 Ausverkauft
    D160-47158DN6525 bar €489,09 Ausverkauft
    D160-47162DN8025 bar €583,61 Ausverkauft
