Elephant  |  SKU: D160-47307

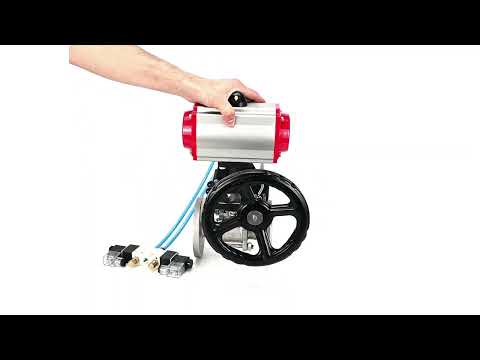

Ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with double-acting PA-DA pneumatic actuator, with pneumatic distributor 4V320-08 220V, with manual DNbler MON1-250-T26-I

€811,48
inkl. MwSt. Versand wird beim Checkout berechnet.

Ball valves Elephant BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, three-piece full bore flanged, stainless steel SS304, seal - PTFE, with double-acting PA-DA pneumatic actuator, with pneumatic distributor 4V320-08 220V, with manual DNbler MON1-250-T26-I - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Pneumatische Antriebe Elephant pneumatische doppeltwirkende Drehantriebe PA-DAXXX und pneumatische Drehantriebe mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.
Pneumatische Ventile werden verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.
Der HDM-Handverdoppler mit Schneckengetriebe und Untersetzungsgetriebe ermöglicht die manuelle Vierteldrehungspositionierung des Absperrventils als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design des Handverdopplers ist darauf ausgelegt, die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.






Technische Parameter der Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit manuellem DNbler MON1-250-T26-I:

Parameter

Wert

Betriebsdruck, bar

40

Arbeitstemperatur des Mediums, °C

Von -20 bis 180

Anwendung

Wasserversorgung, Wärmeversorgung, Pneumatiksysteme

Arbeitsmedium

Wasser, Dampf, Ölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien

Verbindung zur Pipeline

Flansch

Art des Passagenabschnitts

Vollbohrung

Dichtigkeitsklasse des Kugelhahns

A

Art der Steuerung

Mit pneumatischem Antrieb

Verbindung

Flansch

Kontrolle

Doppelwirkender pneumatischer Antrieb

Vorhandensein von Endschaltern

NEIN

Vorhandensein eines pneumatischen Verteilers

Ja

Garantie, Jahre

1

Herstellungsland

China


Abmessungen und Größen von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit manuellem DNbler MON1-250-T26-I:

Modell D, mm L, mm B1, mm E, mm ØD, mm ØD1, mm ØG, mm f, mm T, mm C, mm
DN15 15 130 153 72 95 65 45 2 16 120
DN20 20 150 153 72 105 75 58 2 18 120
DN25 25 160 153 72 115 85 68 2 18 120
DN32 32 180 153 72 140 100 78 2 18 120
DN40 40 200 174 89 150 110 88 3 18 120




Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3131P(3pc)-FP-F-ISO-H DN15-40 16 bar, dreiteilig, voller Durchgang, geflanscht, Edelstahl SS304, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit manuellem DNbler MON1-250-T26-I:

Nr.

Teilename

Material

Menge

1

Körper

Stahl SS304 / SS316

1

2

Ball

Stahl S304 / S316

1

3

Bolzen

Stahl S201 / S304

4~6

4

Nuss

Stahl S201 / S304

6~12

5

Siegel

PTFE

1

6

Stängel

Stahl SS304 / SS316

1

7

Drüse

Stahl S201 / S304

1

8

Abdeckung

Stahl WCB/CF8/CF8M

2

9

Sitzringe

PTFE

2

10

Anlaufscheibe

PTFE

1




Technische Parameter des pneumatischen Antriebs Elephant

Parameter

Wert

Konstruktion

Doppeltwirkend

Arbeitsdruck, bar

6

Arbeitsmedium

Gefilterte Druckluft oder nicht aggressive Gase, Öle

Verfügbarkeit des manuellen Verdopplers

Handrad




Abmessungen und Größen des pneumatischen Stellantriebs Elephant:

Aktuatormodell DA-052 DA-065
G, mm 15 15
M, mm 80 80
N, mm 30 30
F0, mm 34 34
P, mm 20 20
B1, mm 153 174
C, mm 30 36
E, mm 72 89
J 4-M5x8 4-M6x10
K 4-M6x10 4-M8x12
F, mm 26 26
A1, mm 108 125
D, mm 41 46
L 11x11 14x14
H F03 F05
ICH F05 F07





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant:

Nr.

Name

Menge

Material

Beschichtung

1

Körper

1

Stranggepresstes Aluminium

Harteloxiert

2

Seitenstecker

2

Aluminiumguss

-

3

Gang

1

Edelstahl

Vernickelt

4

Kolben

2

Stahl/Aluminium

Oxidation/feuerverzinkt

5

Stecker

8

Edelstahl

-

6

Kolbenring

2

NBR

-

7

Federn

0–12

Federstahl

Epoxidbeschichtung

8

Kolbenlager

2

Technischer Kunststoff

-

9

Kolbenring

2

NBR

-

10

Stecker

2

NBR

-

11

Druckring

2

Technischer Kunststoff

-

12

Ring

1

Technischer Kunststoff

-

13

Waschmaschine

1

Edelstahl

-

14

Federklammer

2

Edelstahl

-

15

Indikator

1

Plastik

-

16

Anzeigekörper

1

Plastik

-

17

Lager

1

Technischer Kunststoff

-

18

Nocken

1

Stahl

Oxidation/ verzinkter Stahl

19

Lager

1

NBR

-

20

Lager

1

Technischer Kunststoff

-

21

Lager

1

Technischer Kunststoff

-

22

Dichtungsring

2

NBR

-

23

Dichtungsring

2

NBR

-

24

Lager

2

Edelstahl

-

25

Einstellmutter

2

Edelstahl

-

26

Einstellschraube

2

Edelstahl

-

27

Buchse

2

Aluminium

-




Technische Parameter des Pneumatikventils Elephant

Name

Wert

Art des Pneumatikventils

Schieberventil

Arbeitsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220 V

Volle Kraft, Va

4.5

Kontrolle

Zweiseitige elektromagnetische

Antwortfrequenz, Zyklus/Sek

5




Abmessungen und Größen des Pneumatikventils Elephant 4V320-08

Modell des pneumatischen Ventils 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4




Technische Parameter des manuellen Verdopplers Elephant

Parameter

Wert

Montagemethode

Horizontal/Vertikal

Schutzart, IP

67

Anschlussart

ISO 5211


Abmessungen und Größen des manuellen Verdopplers Elephant:

Manuelles Verdopplermodell HDM-1
b1, mm 14
N, mm 22
b2, mm 14
M, mm 16
D1, mm 50
D2, mm 70
D3, mm 50
D4, mm 70
ØC, mm 88
C, mm 120
A, mm 90
F, mm 115
Y, mm 145
4-M1 4-M6
4-M2 4-M8
4-Ø1 4-Ø6,5
4-Ø2 4-Ø8,5
E, mm 70x70
B, mm 55
S, mm 53
K, mm 10
T, mm 145




Teile- und Materialtabelle für manuellen Verstärker Elephant:

Nr.

Teilename

Material

1

Stiel für die Montage eines pneumatischen Antriebs

Stahl

2, 8

Dichtungsring

EPDM

3

Verriegelungsfeder

Federstahl

4

Obere Abschlussabdeckung

Aluminiumlegierung

5

Schrauben

Stahl 304

6

Sperrhalterung (Hauptstange)

Stahl 304

7

Körper

Aluminiumlegierung

9

Getriebe

Gusseisen BCh50

10

Übergangskupplung

Gusseisen BCh40

11

Getriebeschaft

Gusseisen BCh40


Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    235 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung
