Elephant  |  SKU: D160-51617

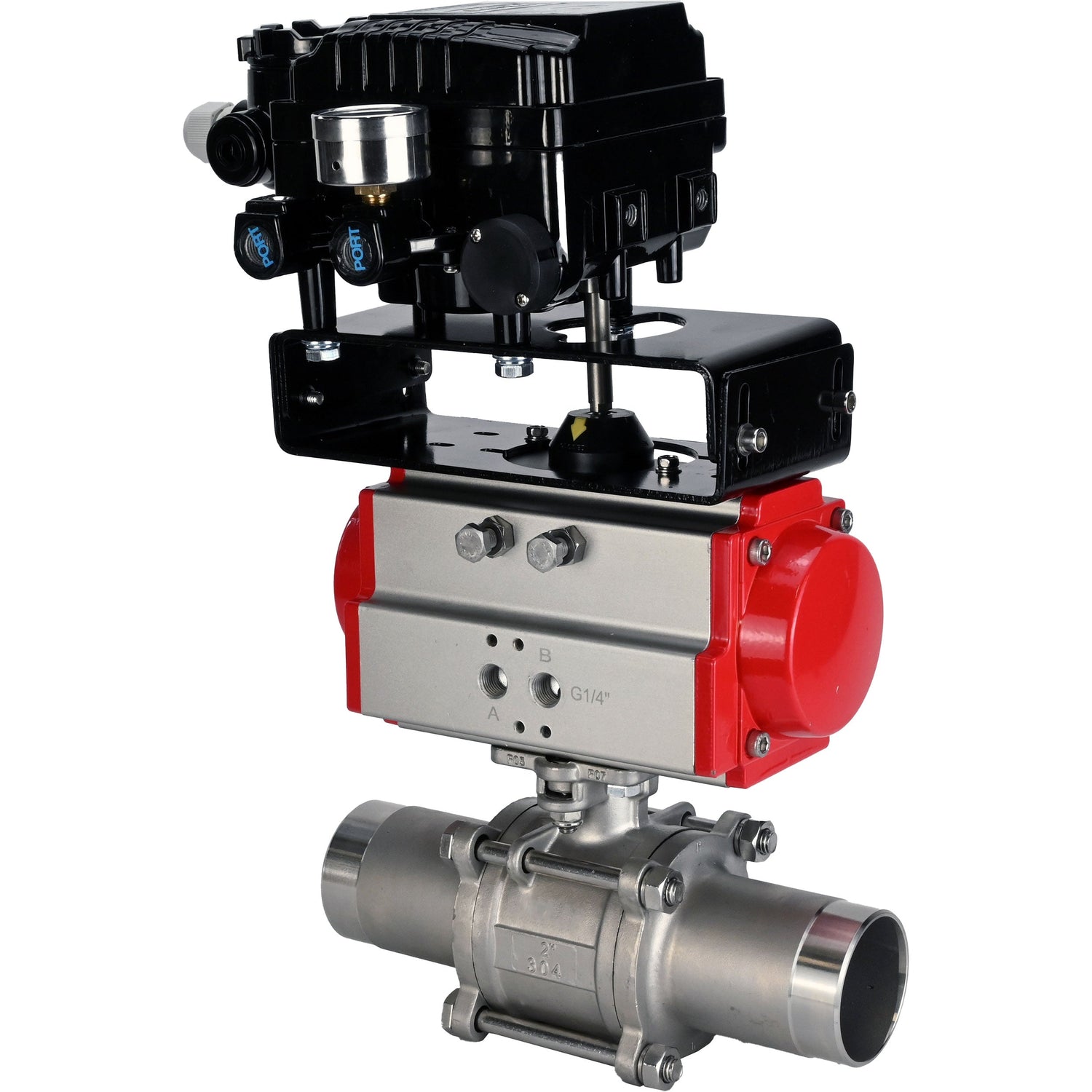

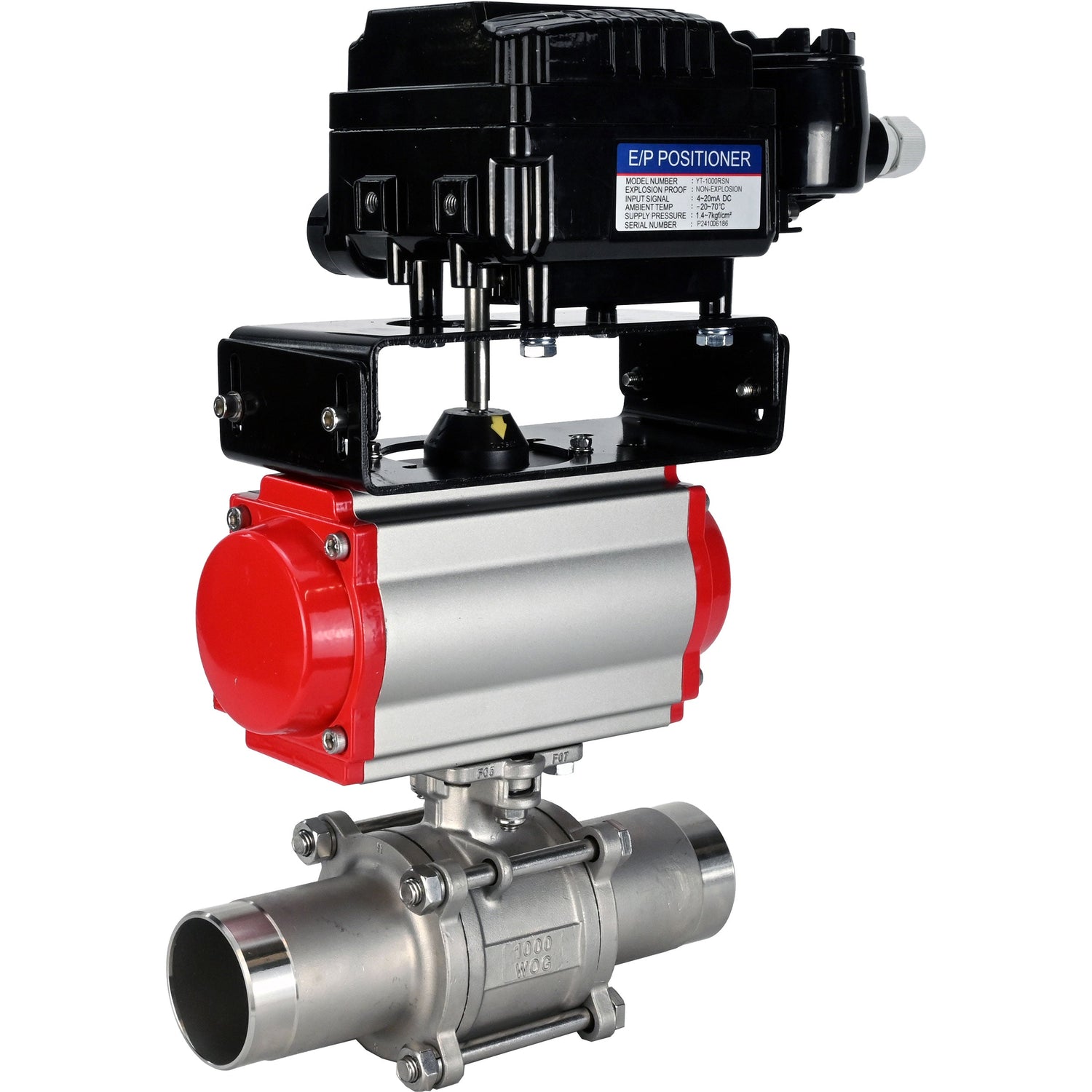

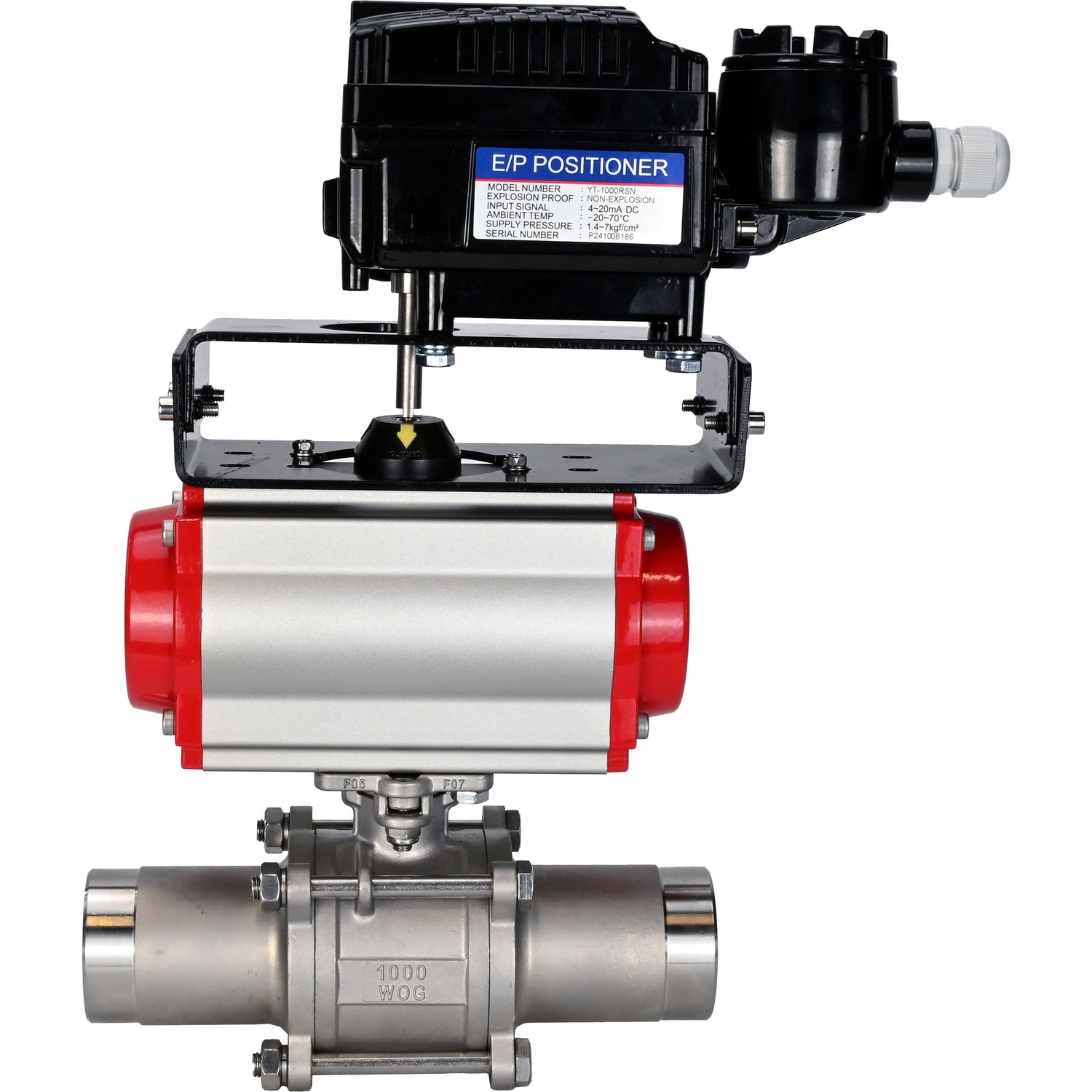

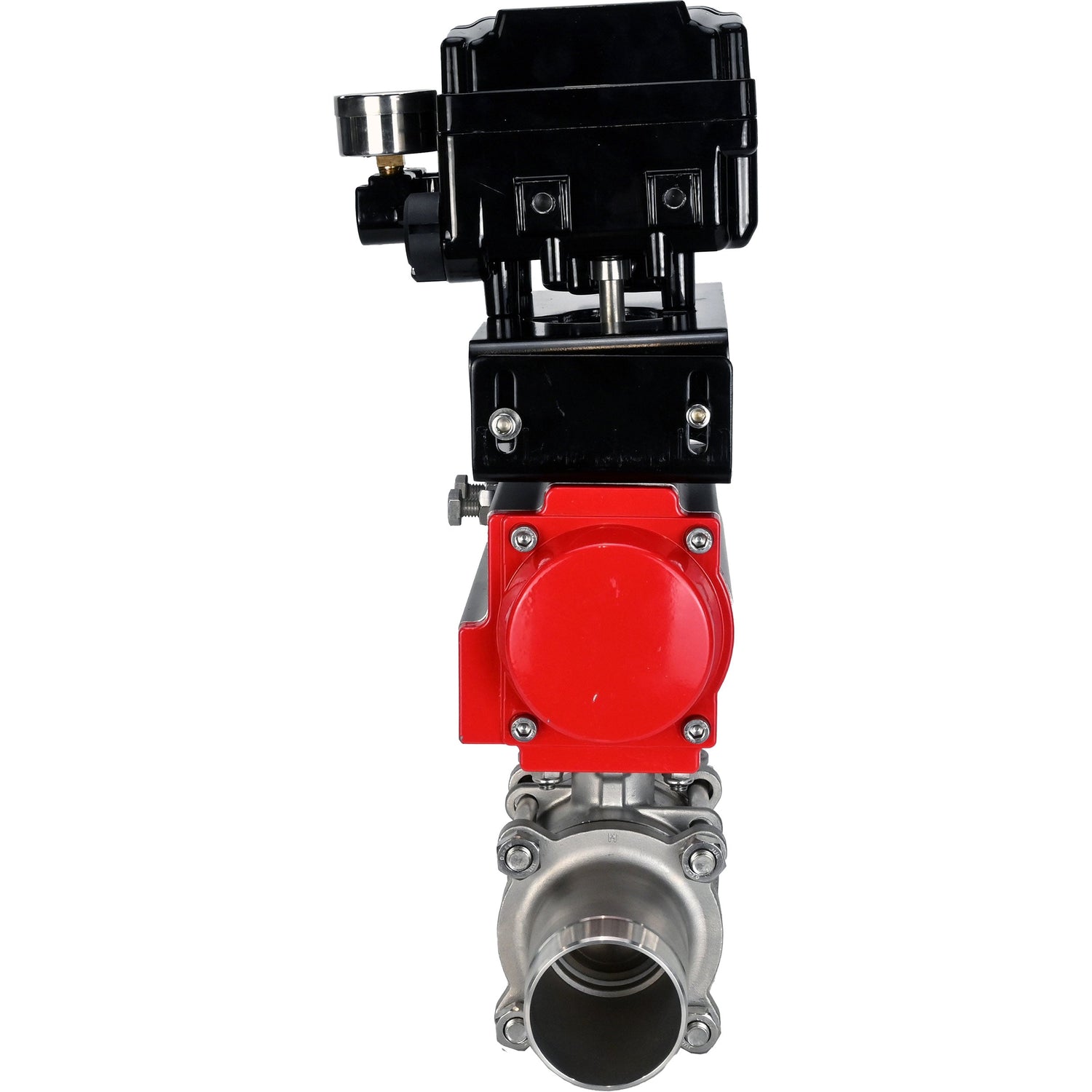

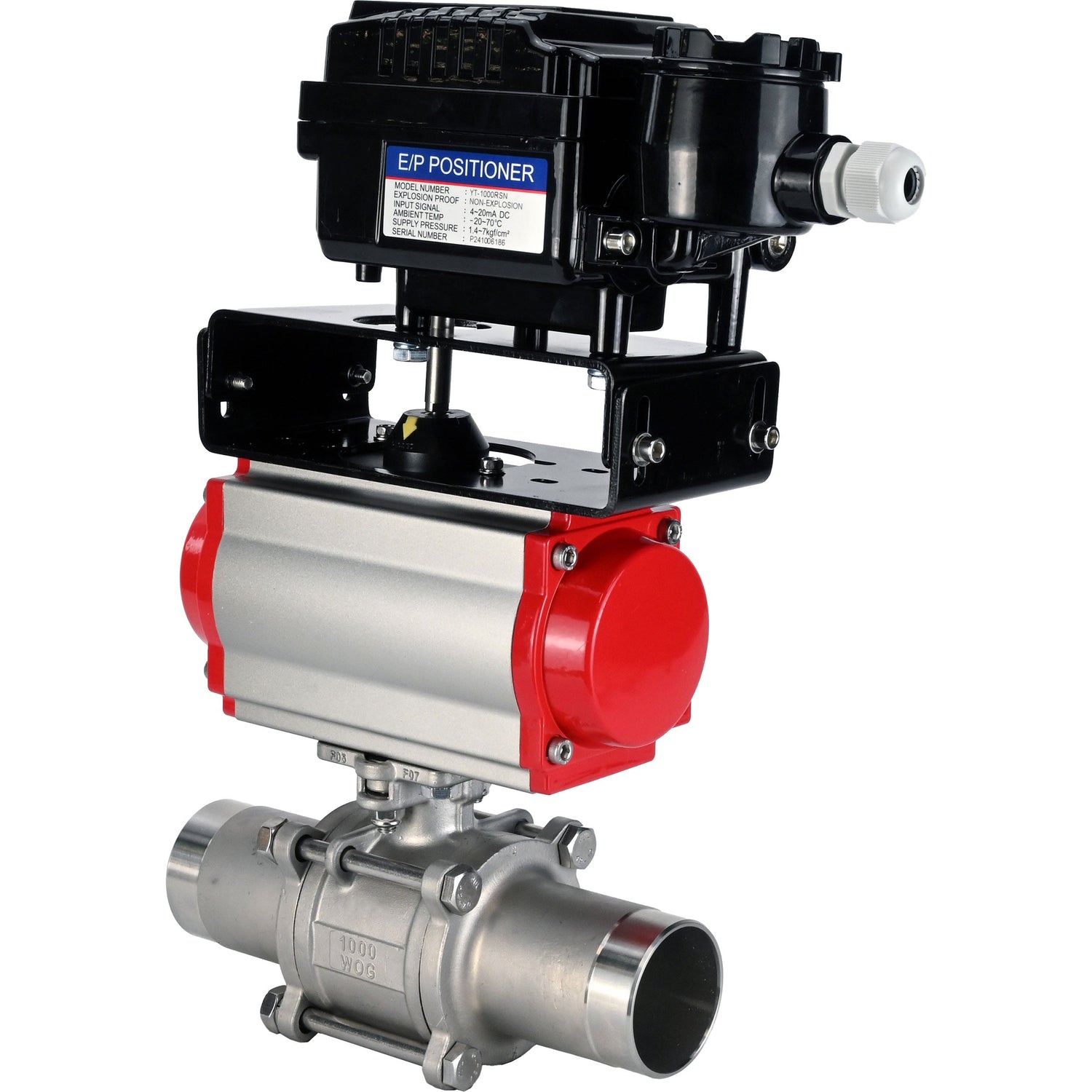

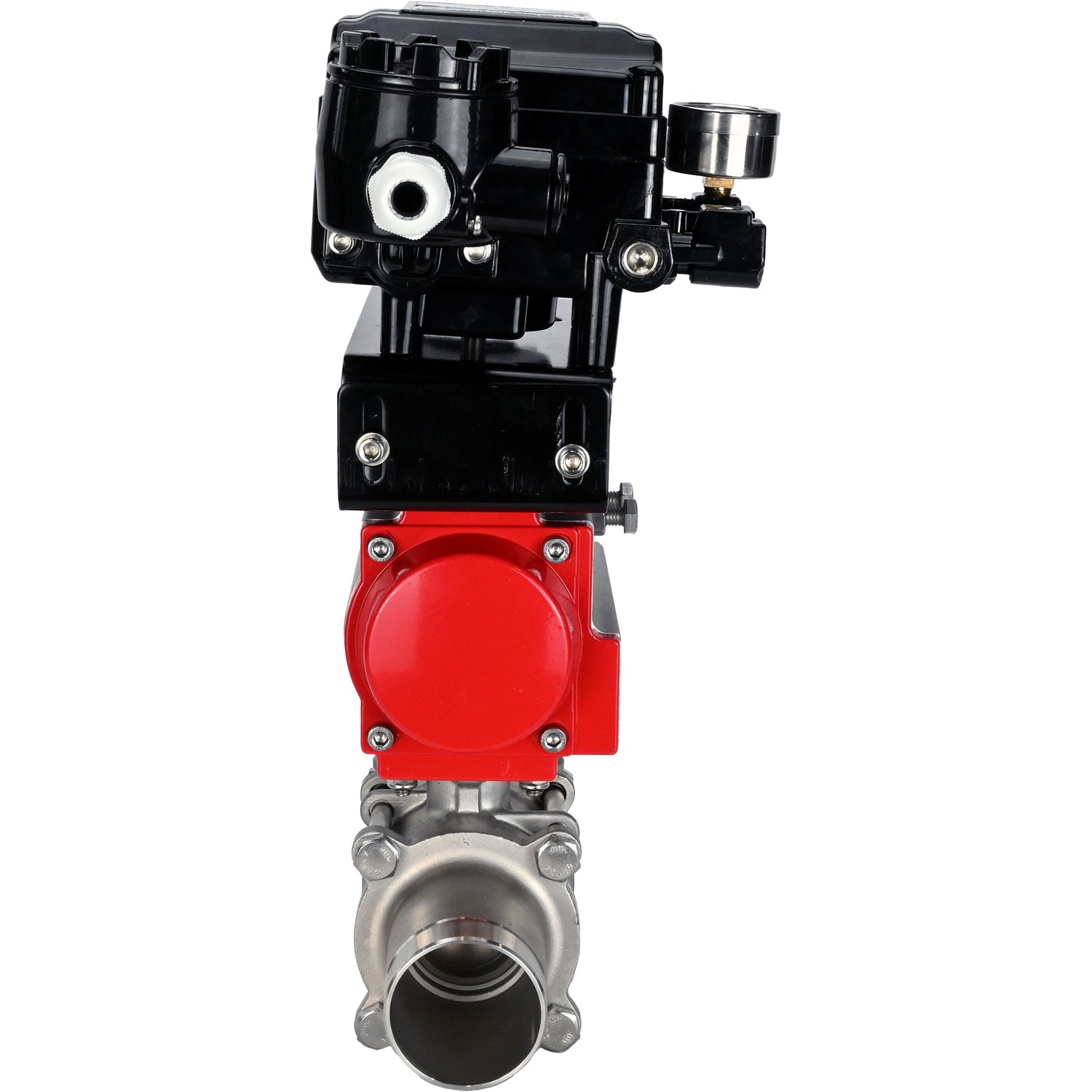

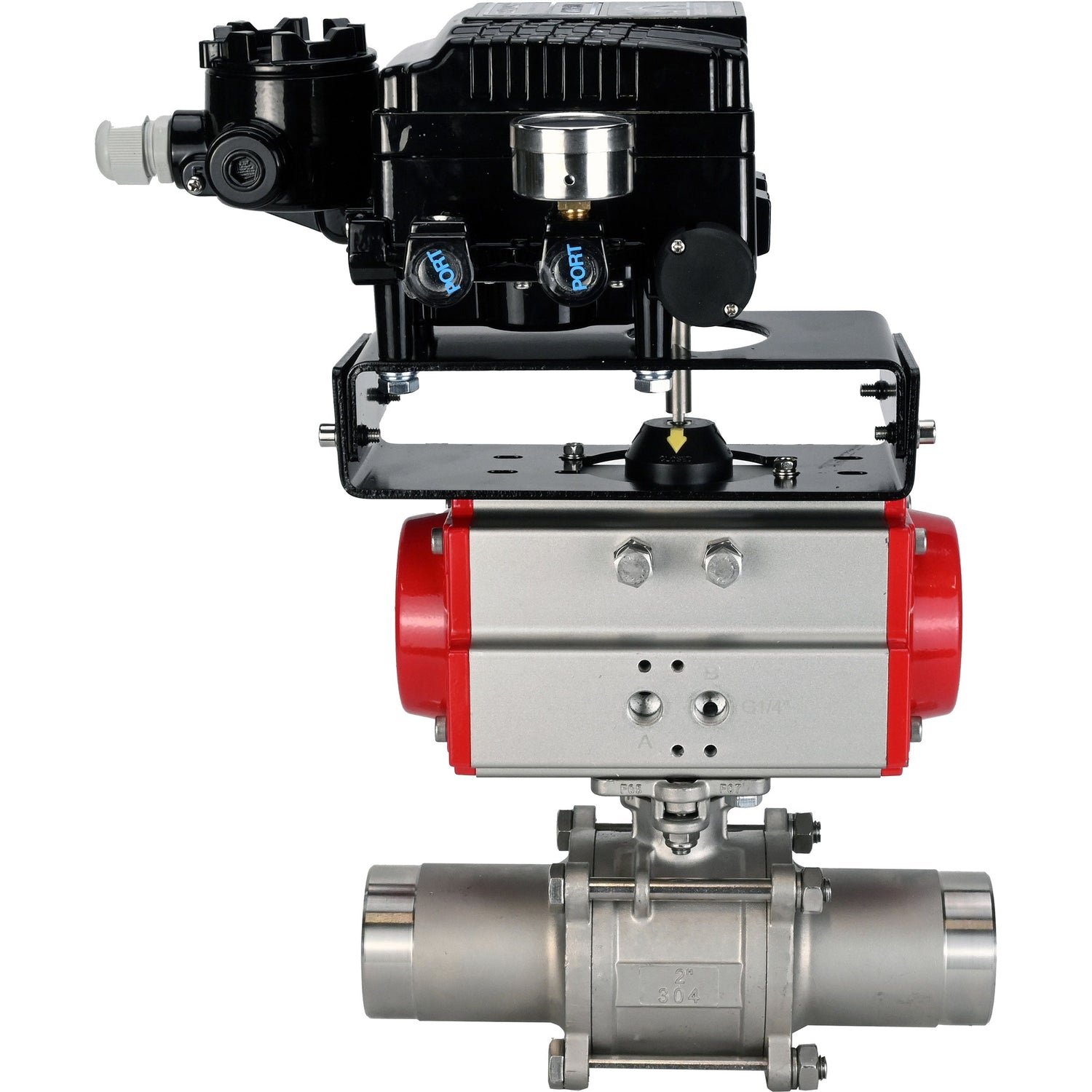

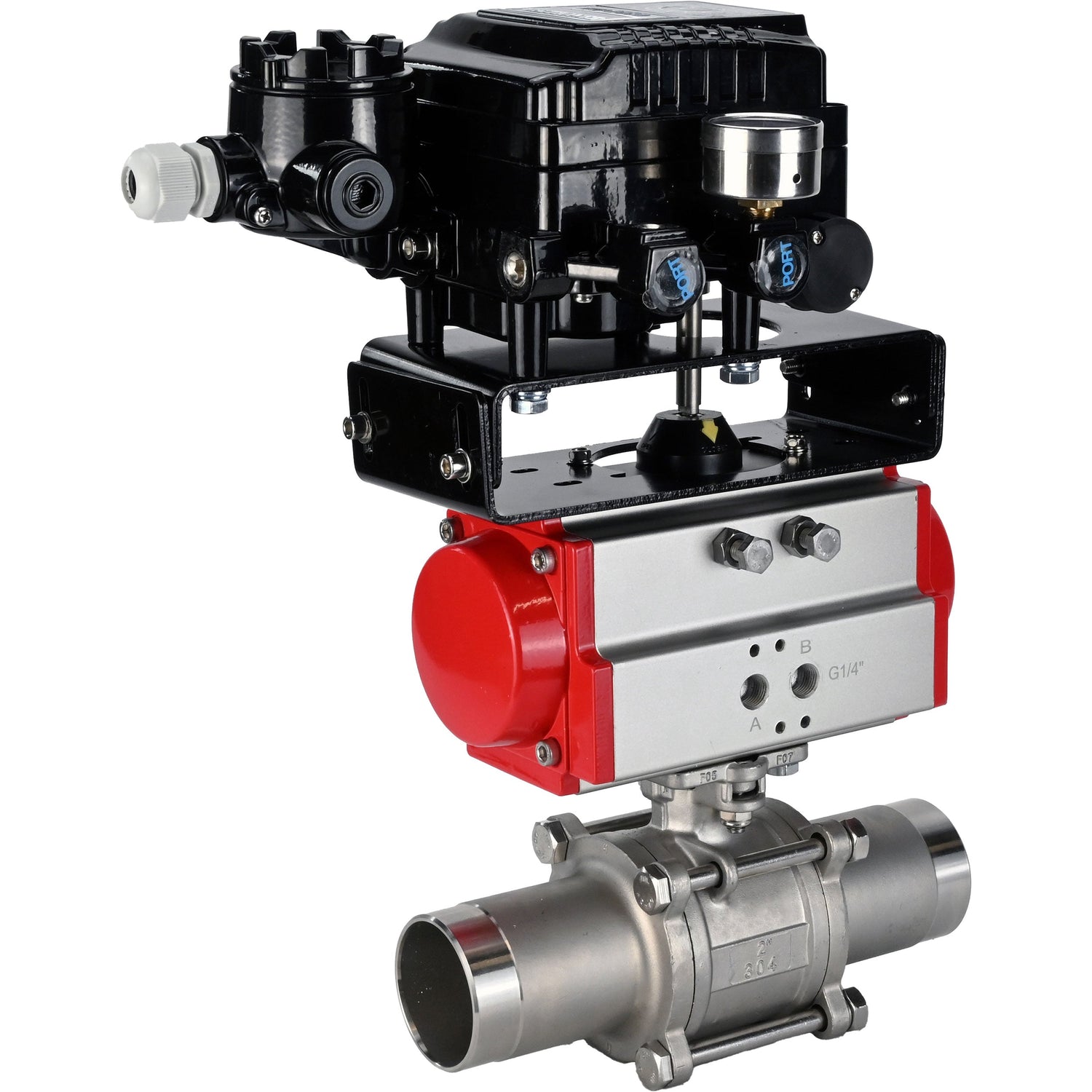

Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG DN10-150 Vollbohrung, Gehäuse - Edelstahl 304, geschweißt, mit pneumatischem Antrieb Elephant PA-SA und pneumatischem Steller YT-1000RSN

€574,07
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LANG DN10-150 Vollbohrung, Gehäuse - Edelstahl 304, geschweißt, mit pneumatischem Antrieb Elephant PA-SA und pneumatischem Steller YT-1000RSN - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.

Pneumatische Antriebe Elephant Dreharm mit Rückstellfeder PA-SA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Elektropneumatischer Drehpositionssteller wird verwendet, um pneumatische Drehaktuatoren mittels elektrischem Regler oder Steuersystem mit analogem DC-Ausgangssignal im Bereich von 4 bis 20 mA zu steuern.



Technische Parameter der Elephant BV3131P(3pc)-FP-W-ISO-H LONG Kugelhähne DN10-150 PN16-63 Vollbohrung, Gehäuse - Edelstahl 304, zum Schweißen, mit Elephant PA-SA Pneumatik-Antrieb und YT-1000RSN Pneumatik-Steller:

Name Bedeutung
Arbeitstemperatur, °C von -20 bis 180
Art des Kranvorrichtung Zweiwege
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Arbeitsumfeld Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Verbindung zur Pipeline zum Schweißen
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt zum Schweißen
Kontrolle Pneumatischer Antrieb mit Rückstellfedern
Verfügbarkeit von Endschaltern NEIN
Verfügbarkeit des pneumatischen Verteilers NEIN
Verfügbarkeit des elektropneumatischen Stellungsreglers Es gibt
Durchschnittliche Lebensdauer, Jahre 5
Garantie, g. 1





Skizze der Abmessungen und Größen der Kugelhähne Elephant BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 Vollbohrung, Gehäuse - Edelstahl 304, zum Schweißen, mit pneumatischem Antrieb Elephant PA-SA und pneumatischem Steller YT-1000RSN


Abmessungen und Größen von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 Vollbohrung, Gehäuse - Edelstahl 304, zum Schweißen, mit pneumatischem Antrieb Elephant PA-SA und pneumatischem Steller YT-1000RSN:

Modell L, mm A, mm E, mm S, mm C, mm
DN10 130 153 72 62.5 117.5
DN15 150 216 109 62.5 117.5
DN20 155 279 134 62.5 117.5
DN25 186 279 134 62.5 117.5
DN32 195 216 109 62.5 117.5
DN40 231 279 134 62.5 117.5
DN50 243 279 134 62.5 117.5
DN65 290 279 134 62.5 117.5
DN80 302 308 157 62.5 117.5
DN100 326 405 174 62.5 117.5
DN125 360 542 257 62.5 117.5
DN150 390 542 257 62.5 117.5





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 Vollbohrung, Gehäuse - Edelstahl 304, zum Schweißen, mit pneumatischem Antrieb Elephant PA-SA und pneumatischem Steller YT-1000RSN



Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3131P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 Vollbohrung, Gehäuse - Edelstahl 304, zum Schweißen, mit pneumatischem Antrieb Elephant PA-SA und pneumatischem Steller YT-1000RSN:

Artikelnr. Teilename Material
1 Rahmen Edelstahl 304
2 Seitenelement (2 Stk.) Edelstahl 304
3 Ball Edelstahl 304
4 Kugeldichtung PTFE
5 Stangendichtung PTFE
6 Ärmel Edelstahl 304
7 Aktie Edelstahl 304
8 Waschmaschine Edelstahl
9 schrauben Stahl A2-70
10 Bolzen Stahl A2-70





Technische Parameter des Pneumatikantriebs Elephant

Name Bedeutung
Design doppeltwirkend
Steuerdruck, bar 2 ÷ 8





Pneumatischer Antrieb Elephant




Technische Parameter des Pneumatikantriebs Elephant

Name Bedeutung
Design doppeltwirkend
Steuerdruck, bar 2 ÷ 8





Tabelle der Teile und Materialien des Pneumatikantriebs Elephant:

NEIN. Name Menge Material Beschichtung
1 Rahmen 1 extrudiertes Aluminium hart eloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Verzinkung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Druckring 2 technischer Kunststoff
12 Ring 1 technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Verzinkung
19 Lager 1 NBR
20 Lager 1 technischer Kunststoff
21 Lager 1 technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Ärmel 2 Aluminium


Technische Parameter der elektropneumatischen Drehpositionssteller Elephant YT-1000RSN

Name Bedeutung
Modell des elektropneumatischen Stellungsreglers YT-1000RSN
Eingangssignalsteuerung, mA 4~20
Interner Widerstand, Ohm 250 (±15)
Eingangsdruck, bar 1,4 bis 7
Hebelwegwinkel 0~90°
Druckluftanschlussgewinde 1/4″
Anschlussgewinde für Druckmessgerät 1/8″
Kabeleinführung G1/2″
Schutzart IP66
Druckluftverbrauch, l/min 3
Luftstrom am Auslass, l/min 80
Korpusmaterial Aluminiumguss





Abmessungen und Größen der elektropneumatischen Drehpositionsgeber Elephant YT-1000RSN:

Positionierermodell YT-1000RSI
A, mm 224.3
B, mm 166.5
C, mm 117.5
D, mm 132.3
E, mm 6
F, mm 122
G, mm 45
Hmm 45
Ich, mm 23
J, mm 27
K, mm 32.5
L, mm 35.5
M, mm 91.8
N, mm 37.2
O, mm 43.5
P, mm 26.5
Q, mm 33
R, mm 80.25
S, mm 62.5
T, mm 8
U1, mm 70
U2, mm 93
V1, mm 40
V2, mm 63
B, mm 26
X, mm 32
Y, mm 9
Z, mm 24

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Drehmoment
    3 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    federbelastet
