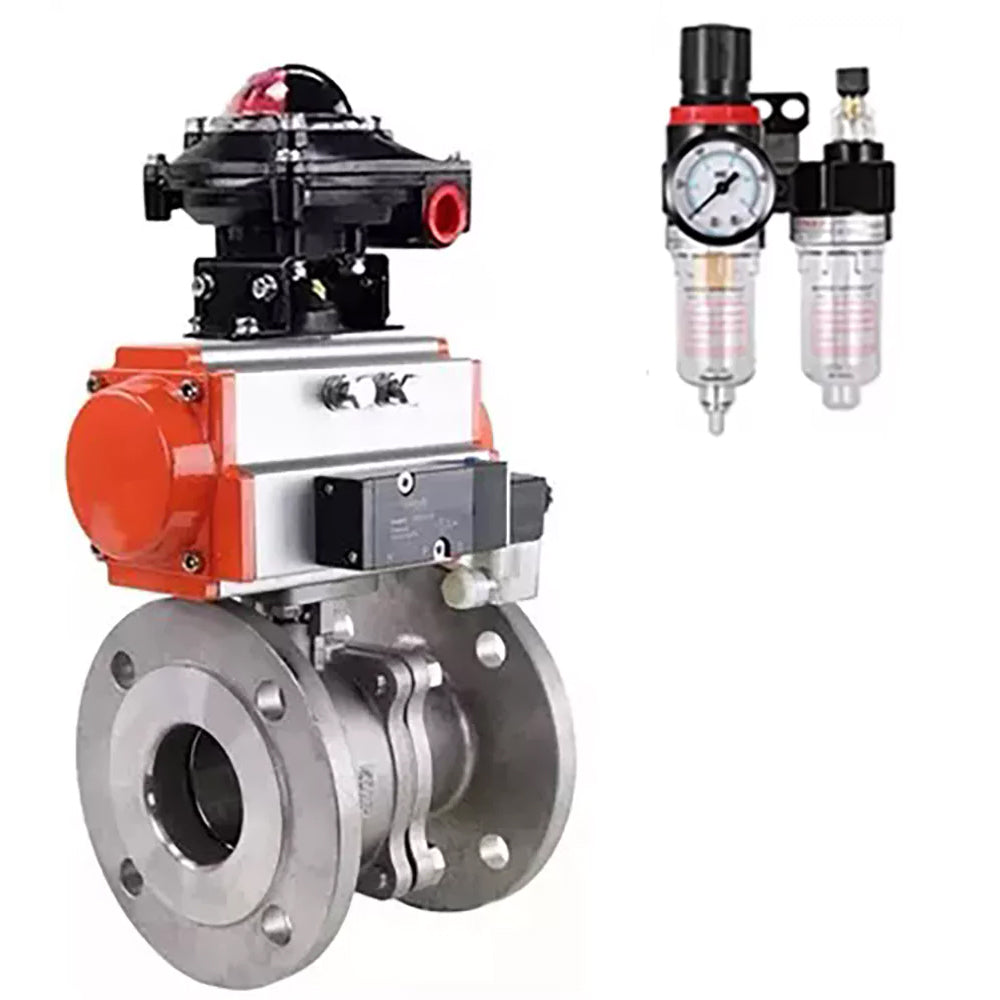

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-08 220V, LSU APL-410N Ex, ATU AFC2000

Kugelhahn Elephant BV3232P(2pc)-FP-F-ISO-H wird als Absperrventil in Wärmelieferungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P(2pc)-FP-F-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der doppeltwirkende Pneumatikaktor Elephant PA-DA ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Die Pneumatikaktoren Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Das Pneumatikventil Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-410N EX Endschalterbox ist ein elektrisches Gerät, das zum Öffnen und Schließen des Arbeitskreises sowie zur Visualisierung der Positionen des Absperrkörpers von Rohrleitungsventilen entwickelt wurde. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für Spannungen bis zu 250 V ausgelegt sind und die Position des Stellantriebs überwachen sowie Endpositionen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; ist sie geöffnet, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Falle einer Störung vereinfacht.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus einem Reservoir im Druckluftstrom an pneumatische Systemelemente mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zu liefern. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen - pneumatischen Zylindern und pneumatischen Ventilen - hinzu.

Technische Parameter der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikventil 4V320-08 220V, BCV APL-410N EX, BCV AFC2000:

Skizze von Kugelhähnen Elephant BV3232P(2 Stück)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-08 220V, Kugelhahn APL-410N EX, Kugelhahn AFC2000

Abmessungen und Maße der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikventil 4V320-08 220V, BCV APL-410N EX, BCV AFC2000:

Detail- und Materialskizze von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H

Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H:

Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:

Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators

Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

Technische Parameter des Elephant 4V320-08 220V Pneumatikventils

Endschalter-Einheit Elephant APL-410N EX

Technische Parameter des Grenzschalterelements DN.ru APL-410N Ex

Tabelle der Teile und Materialien der Endschaltereinheit Elephant APL-410N EX:

Hauptparameter der Elephant AFC2000 Luftbehandlungseinheit
