Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, Gehäusematerial - Ede – Valve Elephant
Elephant  |  SKU: D160-56854

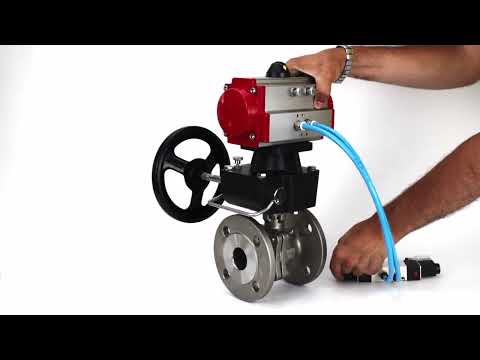

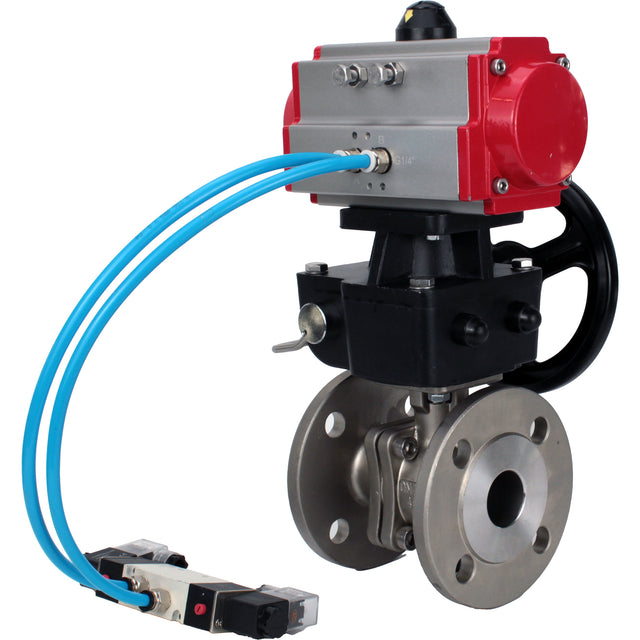

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, Handrad MON

€434,65
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhahn Elephant BV3232P(2pc)-FP-F-ISO-H wird als Absperrventil in Wärmelieferungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P(2pc)-FP-F-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der doppeltwirkende Pneumatikaktor Elephant PA-DA ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Die Pneumatikaktoren Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Elephant 4V320-10 220V pneumatisches Ventil DN.ru 4V320-10 wird verwendet, um die Richtung zu ändern, den Start und Stopp von Druckluftströmen in einem pneumatischen System abhängig von einer externen Steuerungsaktion zu steuern.

Das Elephant MON manuelle Doppel-Drehventil mit Schneckengetriebe und HDM-Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.





Technische Parameter der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, manuell doppeltwirkend MON:

Name Bedeutung
Art des Kranvorrichtung Zweiwege
Anwendung Wärmeversorgung
Arbeitsumfeld Wasser, Luft, Dampf, Industrie-Wasser, Öl, Ölprodukte
Verbindung zur Pipeline Flansch
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt Flansch
Kontrolle doppeltwirkender pneumatischer Antrieb
Verfügbarkeit des pneumatischen Verteilers Es gibt





Skizze der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, manuelle Übersteuerung MON



Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4V320-10 220V, manueller Sicherung MON:

DN, mm L, mm D, mm F, mm L1, mm E, mm
15 115 95 98 153 120
20 120 105 98 153 120
25 125 115 115 174 120
32 130 140 115 174 120
40 140 150 115 174 120
50 150 165 135 216 133
65 170 185 135 216 133
80 180 200 135 216 133
100 190 220 160 279 180
125 325 250 210 405 195
150 350 285 210 405 195
200 400 340 237 465 195





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H:

Artikelnr. Bezeichnung der Teile Material
1 Rahmen CF8M (Analogon zu AISI 316 Stahl)
2 Ball Edelstahl SS316
3 Bolzen Edelstahl
4 Anlaufscheibe PTFE
5 Aktie Edelstahl SS316
6 Flanschelement (2 Stk.) CF8M (Analogon zu AISI 316 Stahl)
7 Kugeldichtung (2 Stück) PTFE





Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:

Name Bedeutung
Modell PA-DA
Design doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Verfügbarkeit der manuellen Sicherung Lenkrad





Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators





Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

NEIN. Name Material
1 Rahmen extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklemme Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium





Technische Parameter des Elephant 4V320-10 220V Pneumatikventils

Name Bedeutung
Typ des pneumatischen Verteilers Schieberventil
Modell des pneumatischen Verteilers 4V320-10 220 V
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Antwortfrequenz, Zyklen/Sek 5





Skizze des Elephant MON Handrads.





Technische Parameter der Elephant MON Handräder:

Name Bedeutung
Schutzart, IP 67
Anschlussart ISO 5211





Skizze der Teile und Materialien für das Elephant MON Handrad.



Teile- und Materialtabelle für das Elephant MON Handrad:

NEIN. Name Material
1 Stange zur Montage eines pneumatischen Antriebs Stahl 45
2 Dichtungsring EPDM
3 Verriegelungsfeder Federstahl
4 Obere Endkappe Aluminiumlegierung
5 Schrauben Stahl 304
6 Befestigungsbügel (Hauptstange) Stahl 304
7 Rahmen Aluminiumlegierung
8 Dichtungsring EPDM
9 Reduzierstück Gusseisen VCh50
10 Übergangskupplung Gusseisen VCh40
11 Getriebestange Gusseisen VCh40


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    210 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Dampf, Industriewasser, Öl, Erdölprodukte
  • Anwendungen
    Wärmeversorgung
  • Nenn­druck
    40 bar
  • Typ der Dichtung
    PTFE / PTFE / Teflon
  • Beschichtungstyp
    unbeschichtet
  • Sperrmaterial
    Edelstahl AISI 316
  • Manuelle Übersteuerung
    Handrad
  • Typ des pneumatischen Antriebs
    Doppelwirkung
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 140 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 40 63 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-ISO-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-56854DN15 40 bar40 bar €434,65 Ausverkauft
    D160-56855DN20 40 bar40 bar €399,20 Ausverkauft
    D160-56856DN25 40 bar40 bar €391,31 Ausverkauft
    D160-56857DN32 40 bar40 bar €408,47 Ausverkauft
    D160-56858DN40 40 bar40 bar €482,42 Ausverkauft
    D160-56859DN50 40 bar40 bar €612,45 Ausverkauft
    D160-56860DN65 16 bar16 bar €744,51 Ausverkauft
    D160-56861DN80 16 bar16 bar €825,67 Ausverkauft
    D160-56862DN100 16 bar16 bar €1.059,21 Ausverkauft
    D160-56863DN125 16 bar16 bar €1.812,11 Ausverkauft
    D160-56864DN150 16 bar16 bar €2.205,27 Ausverkauft
    D160-56865DN200 16 bar16 bar €3.051,60 Ausverkauft
