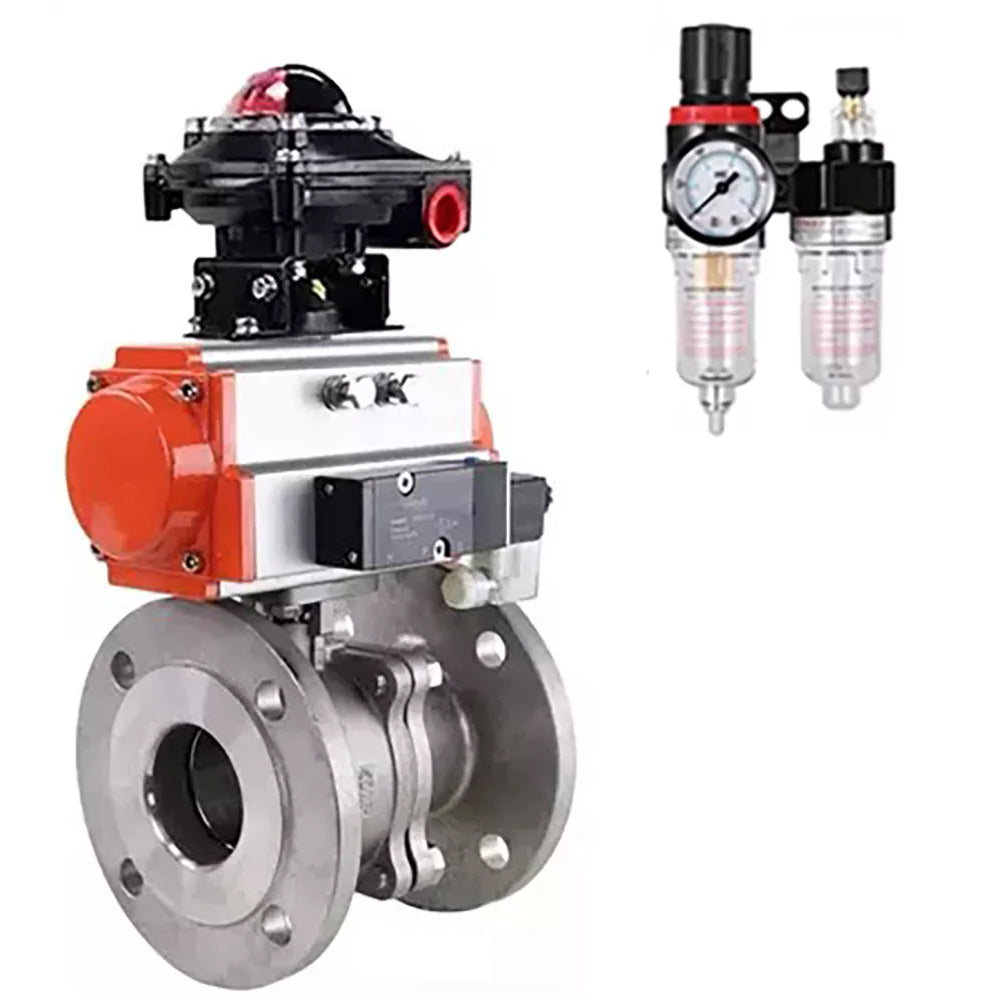

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-410N Ex, ATU AFC2000

Der Elephant PA-DA doppeltwirkende pneumatische Antrieb ist dafür konzipiert, den Prozess der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - zu automatisieren. Elephant pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen.

Pneumatischer Verteiler Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Fluss von Druckluft im pneumatischen System je nach äußerer Steuerwirkung zu starten oder zu stoppen.

Die Elephant APL-410N EX Endschaltereinheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrelements von Rohrleitungsventilen zu visualisieren. In der Regel enthält ein versiegeltes Gehäuse zwei mechanische Schalter, die für bis zu 250 V ausgelegt sind und die Position des Betätigungsstabs überwachen und in den Endpositionen Signale geben. Sie sind auf der Oberseite der Betätigungsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige Hemisphäre des visuellen Indikators. Wenn das angeschlossene Rohrleitungsventil geschlossen ist, ist nur der rote Teil der Hemisphäre mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, nur der gelbe Teil mit der Aufschrift OPEN. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen den offenen und geschlossenen Positionen verringert die Wahrscheinlichkeit einer fehlerhaften Wahrnehmung der Informationen. Dank der Verwendung der LSU wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose bei Fehlererkennung vereinfacht.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Tropfenfeuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem vorgegebenen Niveau zu halten und Schmiermittel aus dem Tank dem Druckluftstrom zu den Elementen des pneumatischen Systems mit einem großen Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölsprüher) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung der Steuerelemente - pneumatische Zylinder und pneumatische Verteiler - hinzu.

Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikventil 4V320-10 220V, BCV APL-410N EX, BCV AFC2000:

Skizze von Kugelhähnen Elephant BV3232P(2 Stück)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, Kugelhahn APL-410N EX, Kugelhahn AFC2000

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikverteiler 4V320-10 220V, LSU APL-410N EX, ATU AFC2000:

Detail- und Materialskizze von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H

Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H:

Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:

Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators

Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

Technische Parameter des Elephant 4V320-10 220V Pneumatikventils

Endschalterblock Elephant APL-410N EX

Technische Parameter der Grenztasteinheit Elephant APL-410N EX

Tabelle der Teile und Materialien des Endschalterblocks DN.ru APL-410N EX:

Hauptparameter der Elephant AFC2000 Luftbehandlungseinheit
