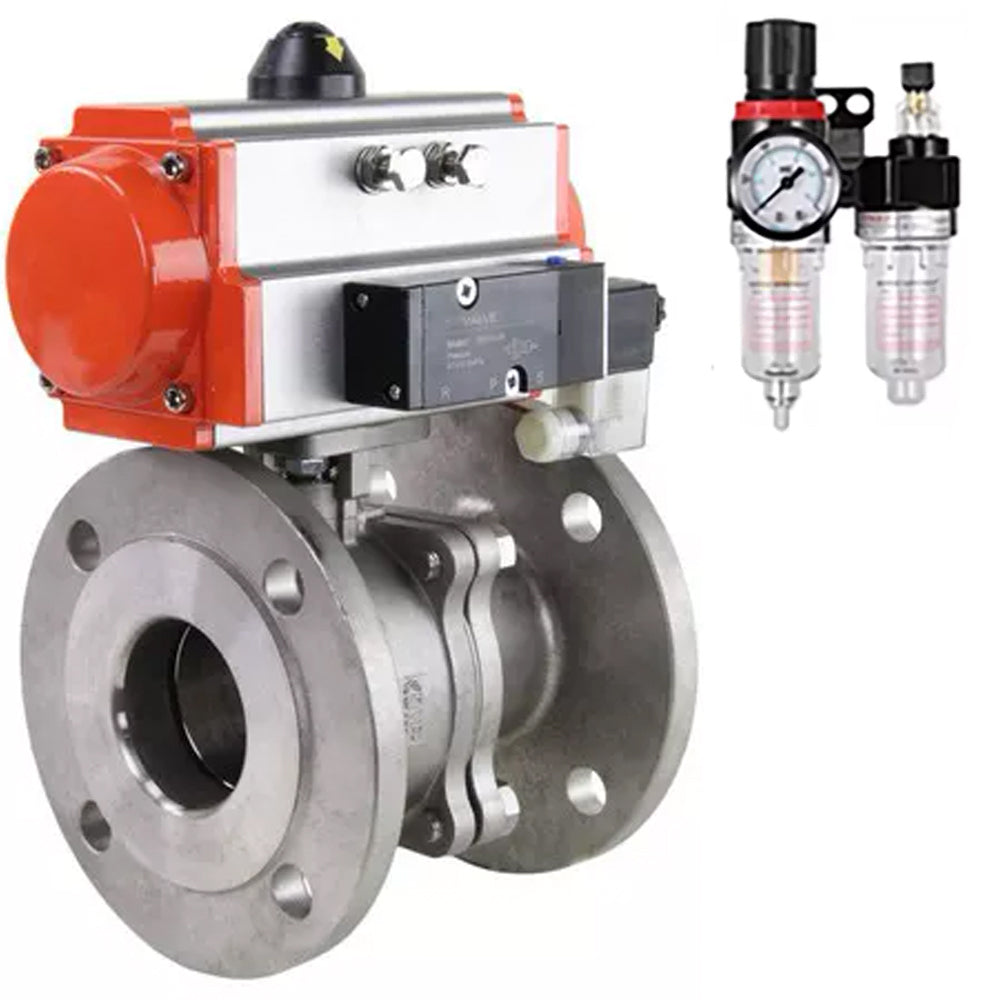

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, Gehäusematerial - Ede – Valve Elephant
Elephant  |  SKU: D160-57036

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, ATU AFC2000

€429,43
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil Elephant BV3232P(2pc)-FP-F-ISO-H wird als Absperrventil in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P(2pc)-FP-F-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der pneumatische Antrieb Elephant PA-SA mit Rückstellfedern ist dafür ausgelegt, den Prozess der Steuerung von industriellen Absperrventilen - Ventilen, Kugelhähnen - zu automatisieren. Die pneumatischen Antriebe Elephant sind sowohl für den Innen- als auch für den Außenbereich konzipiert. Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen.

Pneumatischer Verteiler Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Fluss von Druckluft im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Tropfenfeuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem vorgegebenen Niveau zu halten und Schmiermittel aus dem Tank dem Druckluftstrom zu den Elementen des pneumatischen Systems mit einem großen Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölsprüher) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung der Steuerelemente - pneumatische Zylinder und pneumatische Verteiler - hinzu.





Technische Parameter der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H mit PA-SA Pneumatikaktuator mit Rückstellfedern, 4V320-08 220V Pneumatikverteiler, AFC2000 ATU:

Name Bedeutung
Art des Kranvorrichtung Zweiwege
Anwendung Wärmeversorgung
Arbeitsumfeld Wasser, Luft, Dampf, Industrie-Wasser, Öl, Ölprodukte
Verbindung zur Pipeline Flansch
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt Flansch
Kontrolle Pneumatischer Antrieb mit Rückstellfedern
Verfügbarkeit des pneumatischen Verteilers Es gibt





Skizze von Kugelhähnen Elephant BV3232P(2 Stück)-FP-F-ISO-H mit pneumatischem Antrieb PA-SA mit Rückstellfedern, pneumatischem Verteiler 4V320-08 220V, ATU AFC2000



Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H mit pneumatischem Antrieb PA-SA mit Rückstellfedern, pneumatischem Verteiler 4V320-08 220V, ATU AFC2000:

DN, mm L, mm D, mm F, mm L1, mm X, mm Y, mm
15 115 95 135 216 88 162
20 120 105 135 216 88 162
25 125 115 135 216 88 162
32 130 140 160 279 88 162
40 140 150 160 279 88 162
50 150 165 160 279 88 162
65 170 185 160 279 88 162
80 180 200 160 279 88 162
100 190 220 210 405 88 162
125 325 250 295 542 88 162
150 350 285 295 542 88 162
200 400 340 295 542 88 162





Detail- und Materialskizze von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H:

Artikelnr. Bezeichnung der Teile Material
1 Rahmen CF8M (Analogon zu AISI 316 Stahl)
2 Ball Edelstahl SS316
3 Bolzen Edelstahl
4 Anlaufscheibe PTFE
5 Aktie Edelstahl SS316
6 Flanschelement (2 Stk.) CF8M (Analogon zu AISI 316 Stahl)
7 Kugeldichtung (2 Stück) PTFE





Technische Parameter des PA-SA Pneumatikaktuators mit Rückstellfedern:

Name Bedeutung
Modell PA-SA
Design mit Rückholfedern
Steuerdruck, bar 2 ÷ 8





Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators





Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

NEIN. Name Material
1 Rahmen extrudiertes Aluminium
2 Seitenstecker Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklemme Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Ärmel Aluminium





Technische Parameter des Elephant 4V320-08 220V Pneumatikventils

Name Bedeutung
Typ des pneumatischen Verteilers Schieberventil
Modell des pneumatischen Verteilers 4V320-08 220 V
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Antwortfrequenz, Zyklen/Sek 5




Hauptparameter der Luftaufbereitungseinheit Elephant AFC2000

Arbeitsdruck, bar 8
Maximaldruck, bar 10
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Zerstörungsdruck, bar 15
Luftanschluss 1/4"
Betriebstemperatur, °C von -5 bis +60
Größe der gefilterten Partikel, µm 40
Ölviskosität ISO VG 32
Gewicht, kg 0.395
Kit-Zusammensetzung Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    210 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Dampf, Industriewasser, Öl, Erdölprodukte
  • Anwendungen
    Wärmeversorgung
  • Nenn­druck
    40 bar
  • Typ der Dichtung
    PTFE / PTFE / Teflon
  • Beschichtungstyp
    unbeschichtet
  • Sperrmaterial
    Edelstahl AISI 316
  • Typ des pneumatischen Antriebs
    mit Rückholfedern
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 140 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 40 63 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-ISO-H
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-57036DN15 40 bar40 bar €429,43 Ausverkauft
    D160-57037DN20 40 bar40 bar €457,49 Ausverkauft
    D160-57038DN25 40 bar40 bar €425,14 Ausverkauft
    D160-57039DN32 40 bar40 bar €535,12 Ausverkauft
    D160-57040DN40 40 bar40 bar €560,49 Ausverkauft
    D160-57041DN50 40 bar40 bar €601,81 Ausverkauft
    D160-57042DN65 16 bar16 bar €746,33 Ausverkauft
    D160-57043DN80 16 bar16 bar €729,00 Ausverkauft
    D160-57044DN100 16 bar16 bar €1.190,32 Ausverkauft
    D160-57045DN125 16 bar16 bar €2.280,07 Ausverkauft
    D160-57046DN150 16 bar16 bar €2.684,85 Ausverkauft
    D160-57047DN200 16 bar16 bar €3.243,68 Ausverkauft
