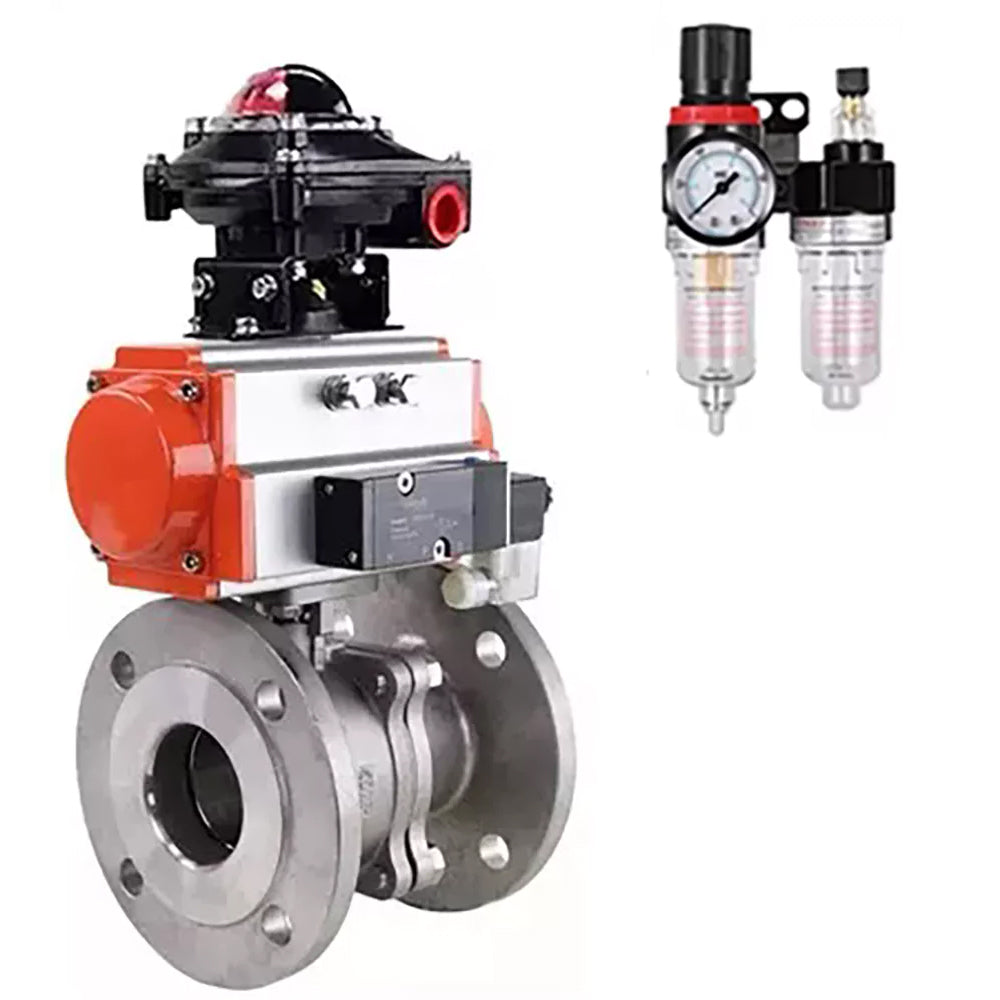

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Antrieb mit Rückstellfedern PA-SA, 4V320-08 220V, LSU APL-210N, ATU AFC2000

Das Kugelventil Elephant BV3232P(2pc)-FP-F-ISO-H wird als Absperrventil in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P(2pc)-FP-F-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der pneumatische Antrieb Elephant PA-SA mit Rückstellfedern ist dafür ausgelegt, den Prozess der Steuerung von industriellen Absperrventilen - Ventilen, Kugelhähnen - zu automatisieren. Die pneumatischen Antriebe Elephant sind sowohl für den Innen- als auch für den Außenbereich konzipiert. Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen.

Pneumatischer Verteiler Elephant 4V320-08 220V wird verwendet, um die Richtung zu ändern, den Fluss von Druckluft im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Die Elephant APL-210N Endschalter-Einheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrelements von Rohrleitungsventilen zu visualisieren. In der Regel enthält ein versiegeltes Gehäuse zwei mechanische Schalter, die für bis zu 250 V ausgelegt sind und die Position der Betätigungsstange überwachen sowie in den Endpositionen Signale geben. Sie sind auf der Oberseite der Betätigungsfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige Hemisphäre des visuellen Indikators. Wenn das angeschlossene Rohrleitungsventil geschlossen ist, ist nur der rote Teil der Hemisphäre mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, nur der gelbe Teil mit der Aufschrift OPEN. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen den offenen und geschlossenen Positionen verringert die Wahrscheinlichkeit einer fehlerhaften Wahrnehmung der Informationen. Dank der Verwendung der LSU wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose bei Fehlererkennung vereinfacht.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Tropfenfeuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem vorgegebenen Niveau zu halten und Schmiermittel aus dem Tank dem Druckluftstrom zu den Elementen des pneumatischen Systems mit einem großen Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölsprüher) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung der Steuerelemente - Pneumatikzylinder und Pneumatikverteiler - hinzu.

Technische Parameter der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H mit pneumatischem Antrieb PA-SA mit Rückstellfedern, pneumatischem Verteiler 4V320-08 220V, LSU APL-210N, ATU AFC2000:

Skizze von Kugelhähnen Elephant BV3232P(2 Stück)-FP-F-ISO-H mit pneumatischem Antrieb PA-SA mit Rückstellfedern, pneumatischem Verteiler 4V320-08 220V, LSU APL-210N, ATU AFC2000

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H mit pneumatischem Antrieb PA-SA mit Rückstellfedern, pneumatischem Verteiler 4V320-08 220V, LSU APL-210N, ATU AFC2000:

Detail- und Materialskizze von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H

Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H:

Technische Parameter des PA-SA Pneumatikaktuators mit Rückstellfedern:

Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators

Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

Technische Parameter des Elephant 4V320-08 220V Pneumatikventils

Endschalterblock Elephant APL-210N

Technische Parameter der Endschaltereinheit Elephant APL-210N

Tabelle der Teile und Materialien des Endschalterblocks Elephant APL-210N:

Hauptparameter der Luftaufbereitungseinheit Elephant AFC2000
