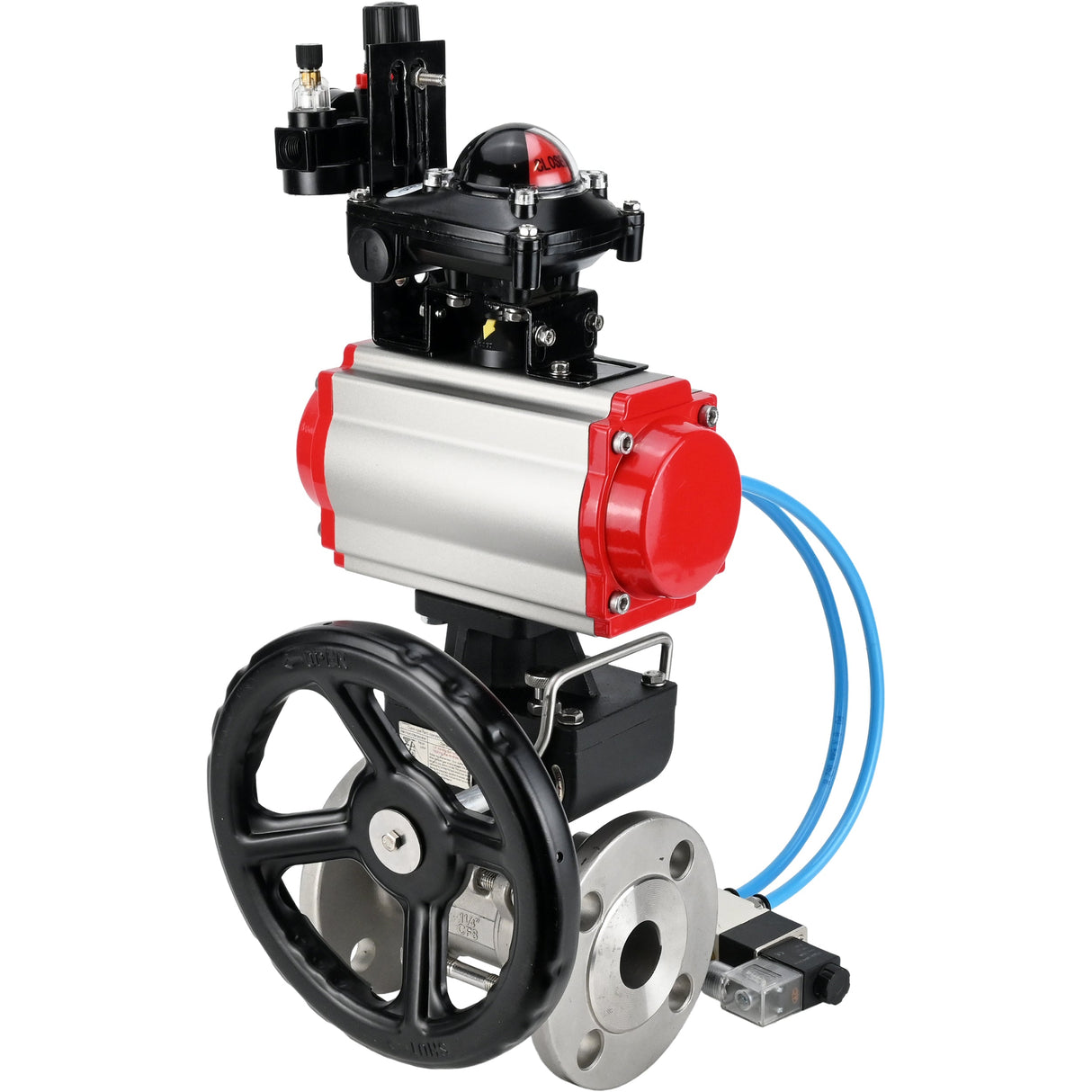

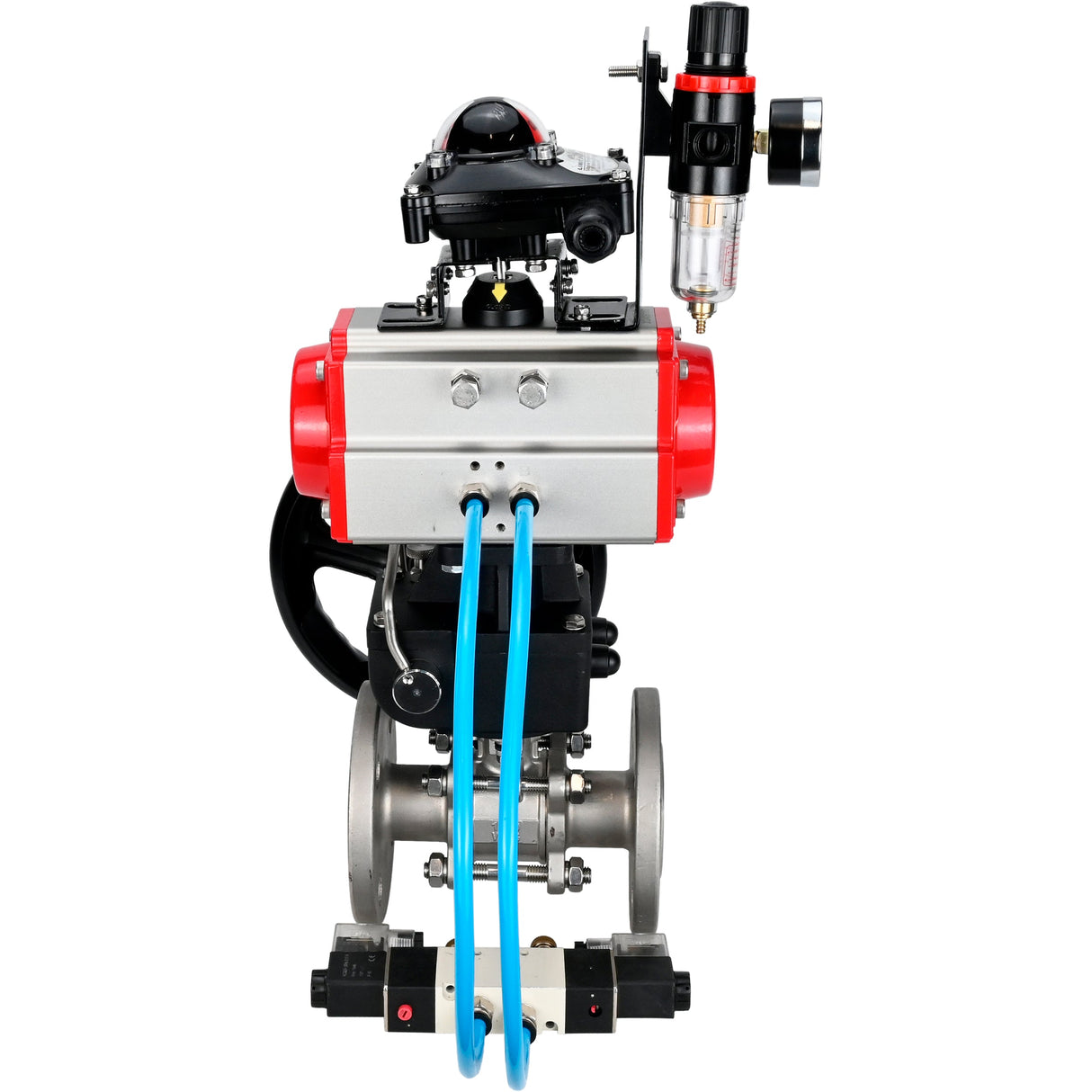

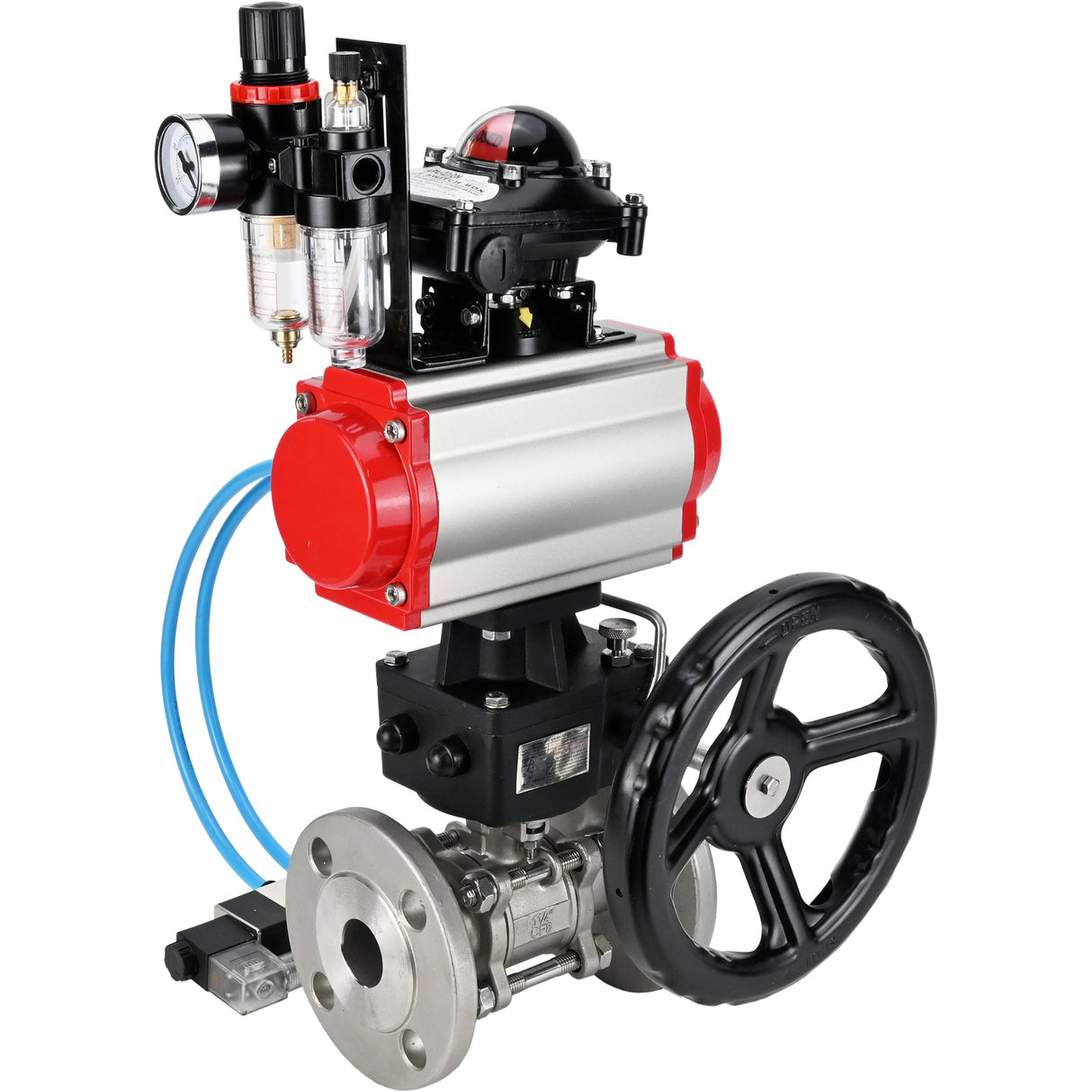

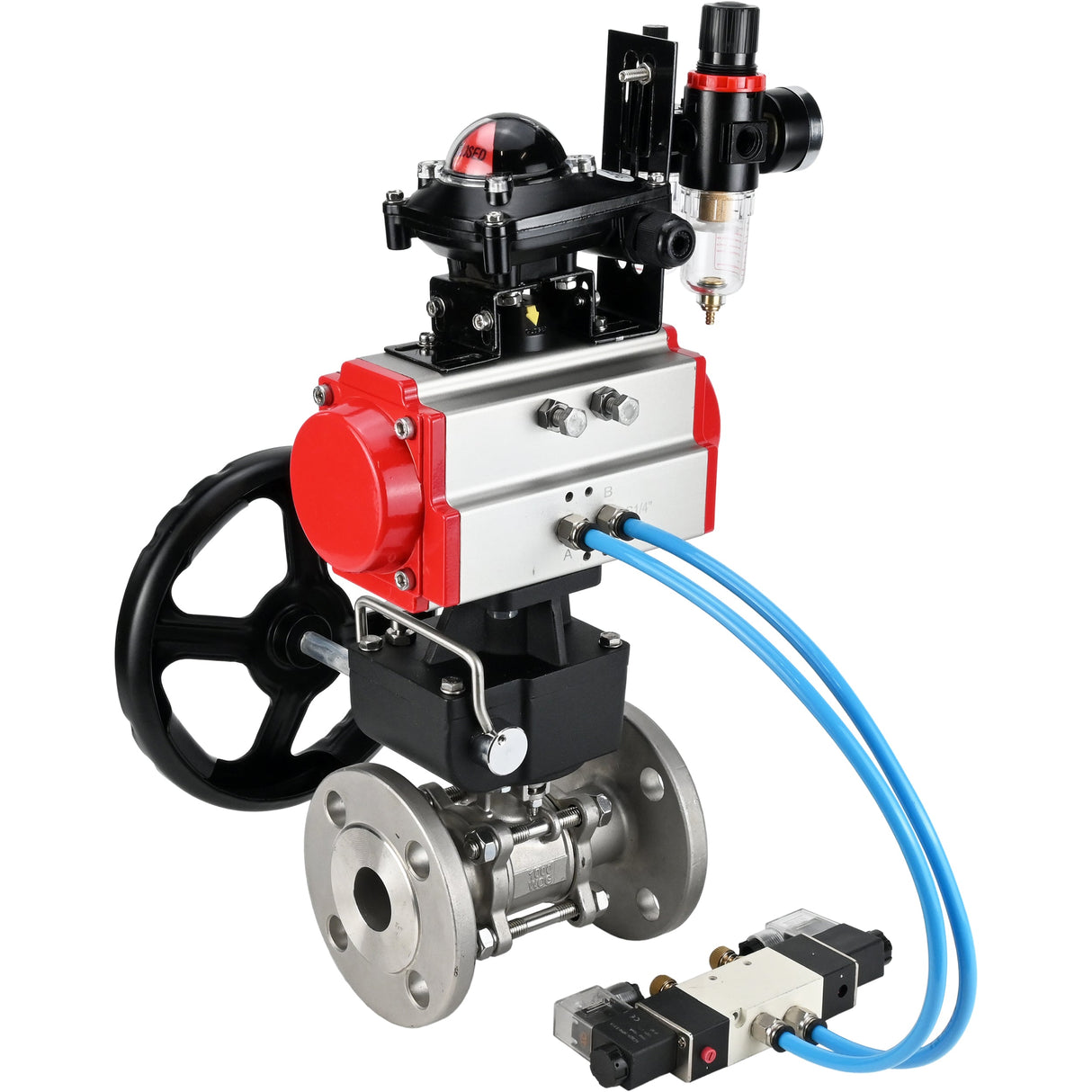

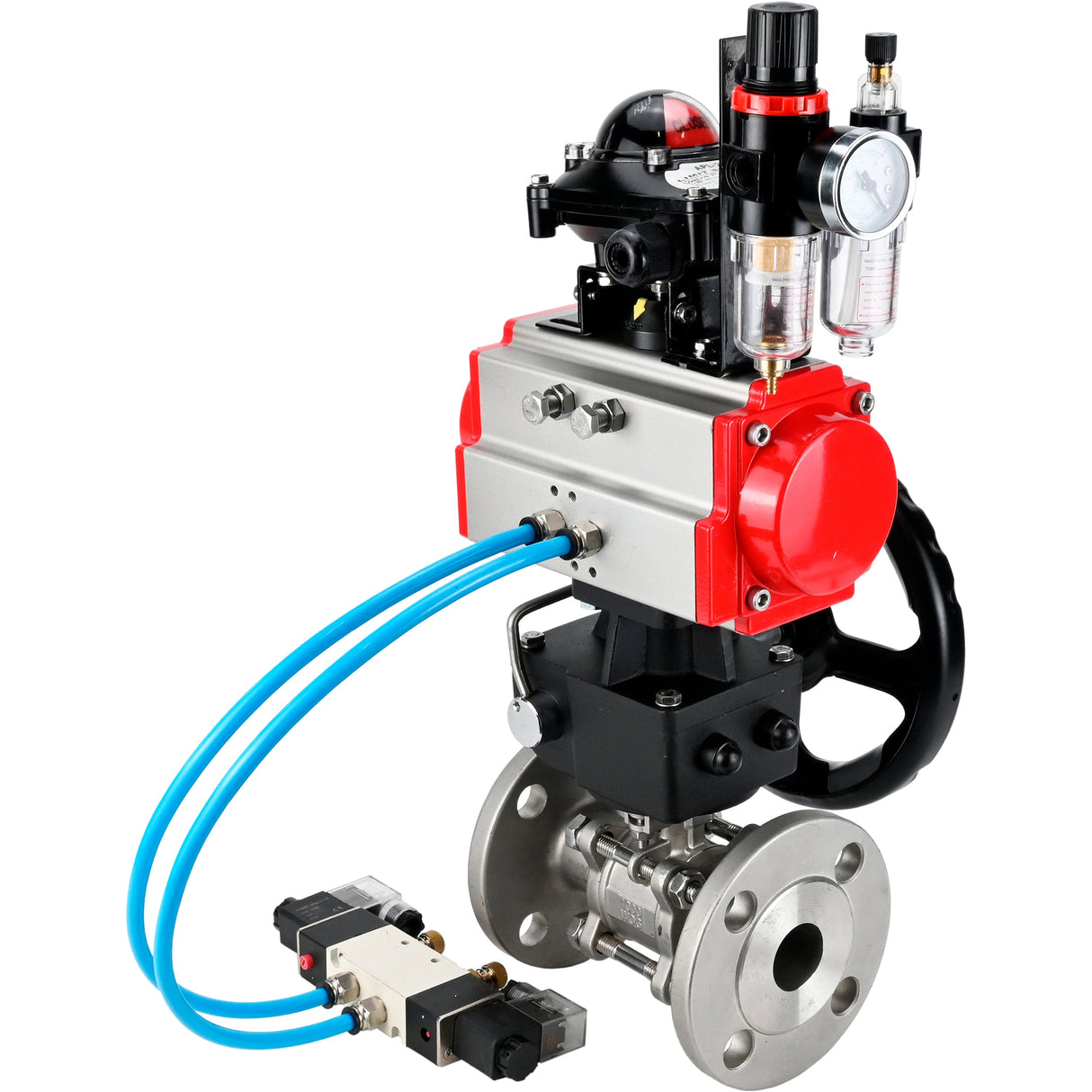

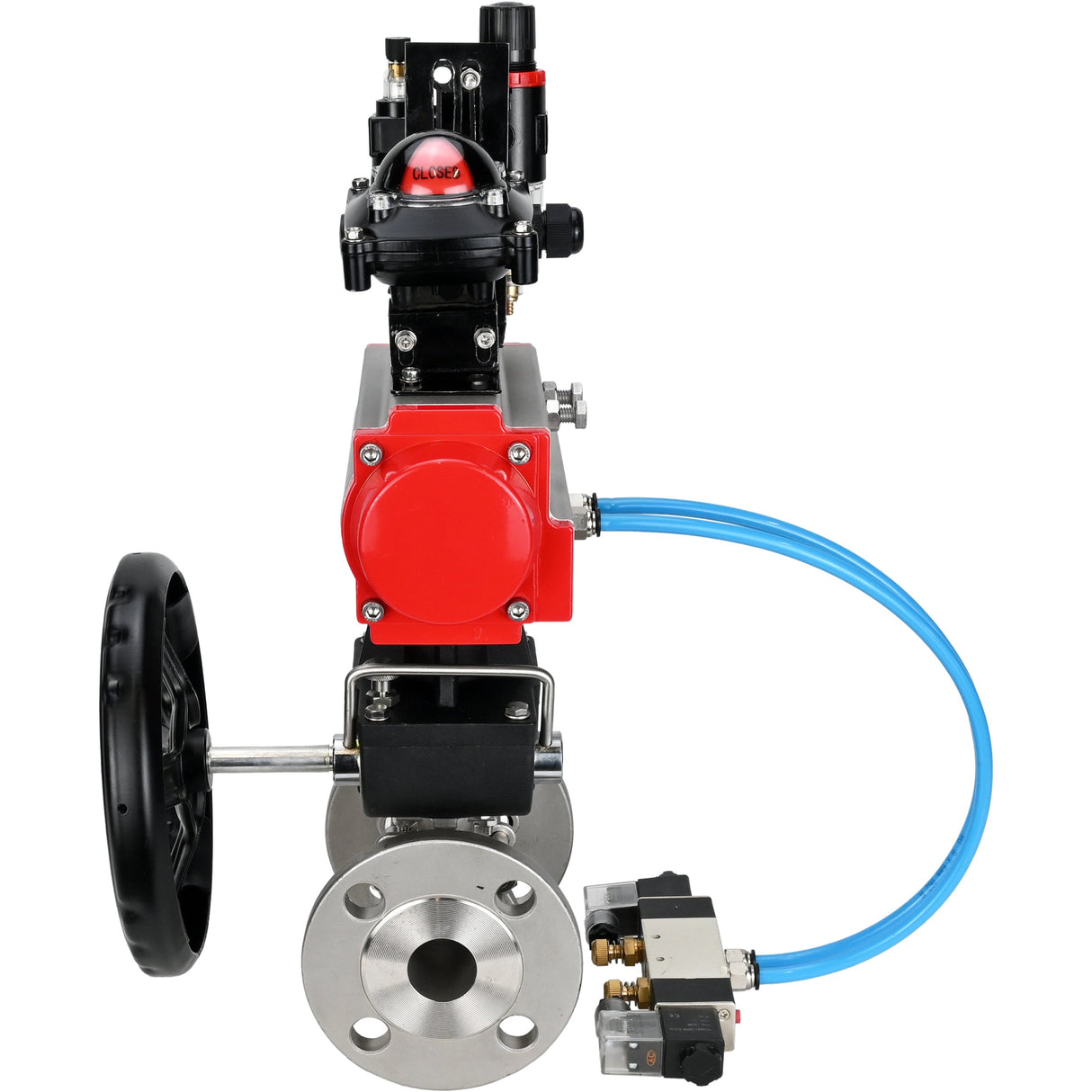

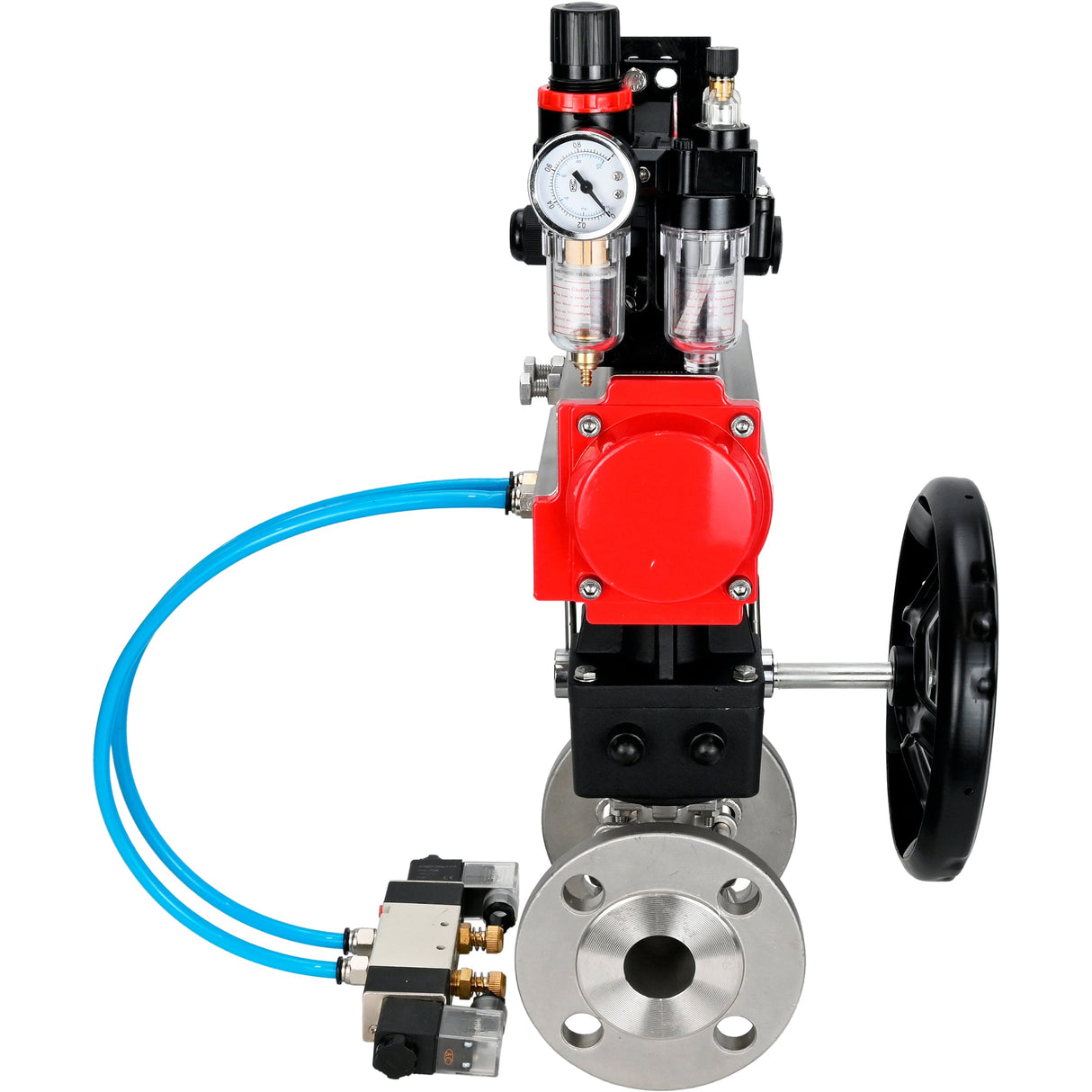

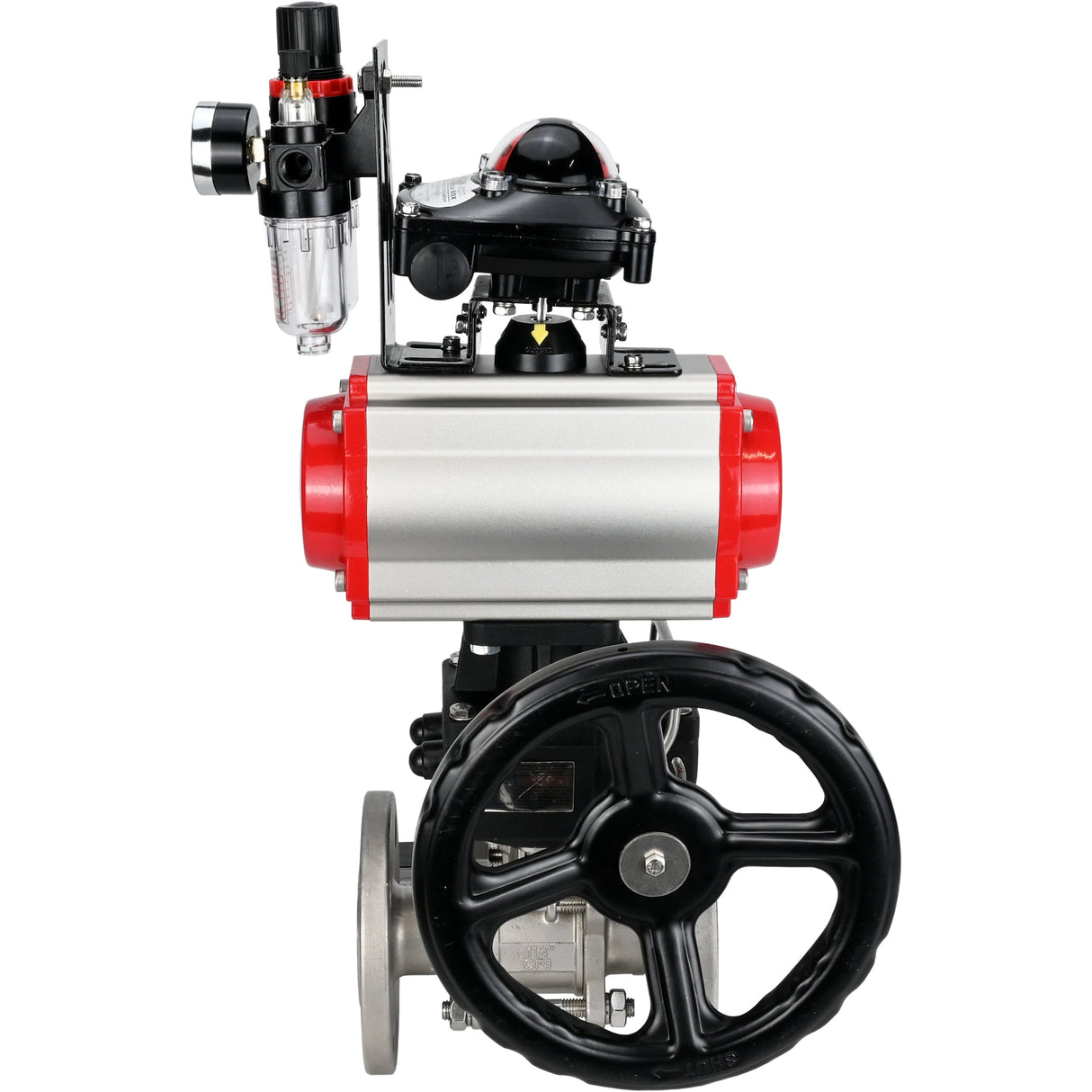

Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220V, LSU APL-210N, Handrad MON, ATU AFC2000

Das Kugelventil Elephant BV3232P(3pc)-FP-F-ISO-H wird als Absperrventil in Wärmelieferungssystemen, Wasserversorgungssystemen sowie in Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P(3pc)-FP-F-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Der Elephant PA-DA doppeltwirkende pneumatische Antrieb ist dafür konzipiert, den Prozess der Steuerung von industriellen Absperrventilen - Schiebern, Kugelhähnen - zu automatisieren. Elephant pneumatische Antriebe sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen.

Pneumatischer Verteiler Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Fluss von Druckluft im pneumatischen System je nach äußerer Steuerwirkung zu starten oder zu stoppen.

Die Elephant APL-210N Endschalter-Einheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrelements von Rohrleitungsventilen zu visualisieren. In der Regel enthält ein versiegeltes Gehäuse zwei mechanische Schalter, die für bis zu 250 V ausgelegt sind und die Position des Betätigungsstabs überwachen sowie in den Endpositionen Signale geben. Sie sind auf der Oberseite der Betätigungsfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige Hemisphäre des visuellen Indikators. Wenn das angeschlossene Rohrleitungsventil geschlossen ist, ist nur der rote Teil der Hemisphäre mit der Aufschrift CLOSED sichtbar; ist es geöffnet, nur der gelbe Teil mit der Aufschrift OPEN. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen den offenen und geschlossenen Positionen verringert die Wahrscheinlichkeit einer fehlerhaften Wahrnehmung der Informationen. Dank des Einsatzes der LSU wird es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übermitteln, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose bei Fehlererkennung vereinfacht.

Die manuelle Übersteuerung Elephant MON mit Schneckengetriebe und HDM-Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrelements um eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Einsatz sowohl im Innen- als auch im Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsaufgaben zu bieten.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Tropfenfeuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem vorgegebenen Niveau zu halten und Schmiermittel aus dem Tank dem Druckluftstrom zu den Elementen des pneumatischen Systems mit einem großen Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölsprüher) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung der Steuerelemente - pneumatische Zylinder und pneumatische Verteiler - hinzu.

Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H mit doppeltwirkendem PA-DA Pneumatikaktuator, 4V320-10 220V Pneumatikverteiler, APL-210N LSU, MON manuelle Übersteuerung, AFC2000 ATU:

Skizze der Kugelhähne Elephant BV3232P(3pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4V320-10 220V, LSU APL-210N, manueller Notbetrieb MON, ATU AFC2000

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikverteiler 4V320-10 220V, LSU APL-210N, manueller Notbetrieb MON, ATU AFC2000:

Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H

Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H:

Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:

Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators

Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:

Technische Parameter des Elephant 4V320-10 220V Pneumatikventils

Endschalterblock Elephant APL-210N

Technische Parameter der Endschaltereinheit Elephant APL-210N

Tabelle der Teile und Materialien des Endschalterblocks Elephant APL-210N:

Skizze der manuellen Sicherung Elephant MON

Technische Parameter der manuellen Backups Elephant MON:

Skizze der Teile und Materialien des manuellen Backup Elephant MON

Tabelle der Teile und Materialien des manuellen Backup Elephant MON:

Hauptparameter der Luftaufbereitungseinheit Elephant AFC2000
