Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flange – Valve Elephant
Elephant  |  SKU: D160-65672

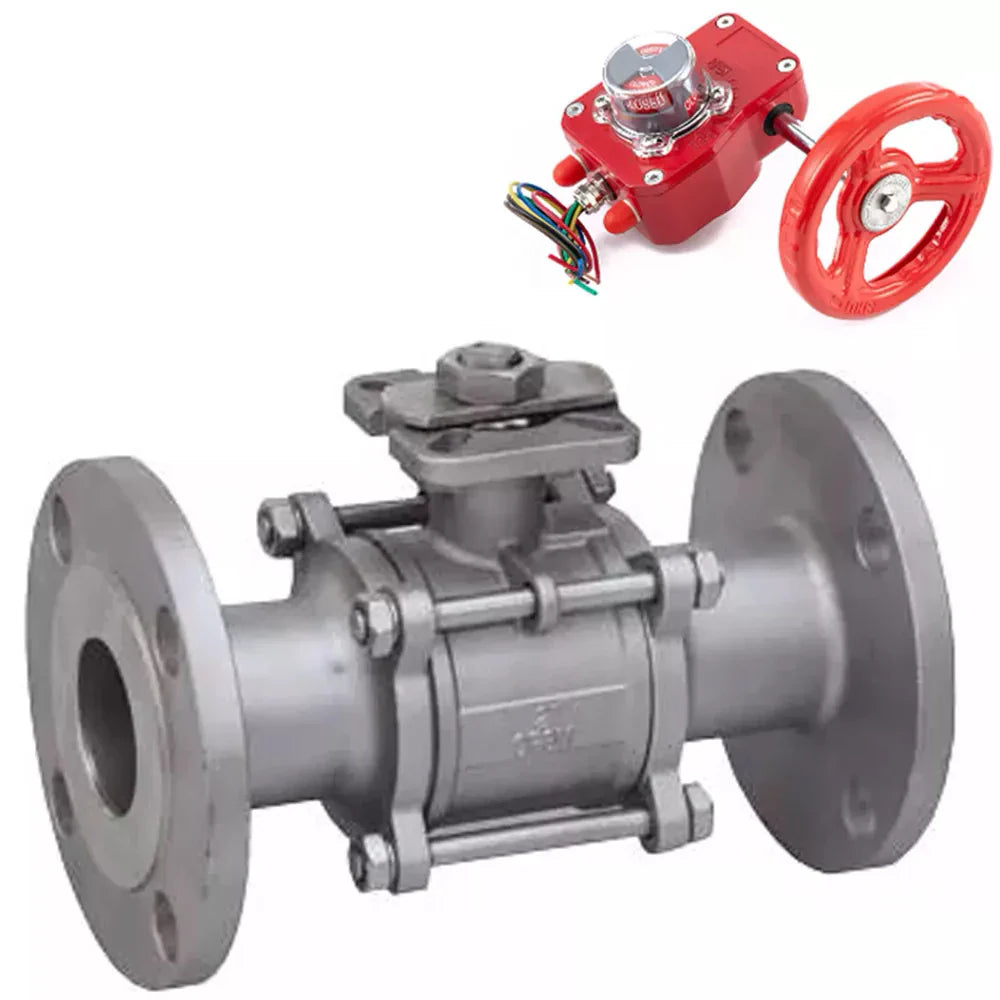

Ball valves Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar flanged with ISO flange, body - 316 stainless steel, full bore, seal - PTFE, with gearbox Elephant HGBF RQN-Z with visual position indicator and a feedback sensor

€968,73
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The Elephant BV3232P(3pc)-FP-F-ISO-H ball valve is used as a shut-off valve in heat supply systems, water supply systems, steam, fuel systems, and pneumatic systems with compressed air and neutral gases. The BV3232P(3pc)-FP-F-ISO-H series valves can be installed in systems transporting liquid and gaseous media (water, steam, petroleum products, liquids, neutral media, and gaseous media) that are non-corrosive to the valve materials.

The HAM RQN-Z gearbox allows manual adjustment of the required quarter-turn valve position, serving as an alternative to pneumatic, electric, or hydraulic quarter-turn actuators. It is suitable for ball valves, butterfly valves, 90° valves, and for controlling air dampers.





Technical parameters of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

Name Value
Working fluid temperature, °C from -20 to 150
Tap type two-way
Application water supply, heat supply, pneumatic systems
Working fluid water, steam, petroleum products, liquids, neutral media, gaseous media
Pipeline connection flanged
Water-drawable no
Flow section type full bore
Tightness class A
Control type gearbox
Connection flanged
Control gearbox
Average service life, years 10
Country of manufacture China





Dimensions and sizes of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

Dn D L E
65 185 290 78
80 200 310 78
100 235 350 108
Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65-100 Ру25-40 фланцевые с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходные, уплотнение - PTFE, с редуктором DN.ru HGBF RQN-Z с визуальным указателем положения и датчиком обратной связи

Sketch of a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar





Table of parts and materials for a ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar

№ Part Name Quantity, pcs Material
1 Flange 2 Stainless steel AISI 316
2 Stud 4/6/8 Stainless steel AISI 304
3 Nut 8/12/16 Stainless steel AISI 304
4 Gasket 8/12/16 Stainless steel AISI 304
5 Seal 2 PTFE
6 Ball 1 Stainless steel AISI 316
7 Housing 1 Stainless steel AISI 316
8 Thrust Pad 1 PTFE
9 Plunger 1 Stainless steel AISI 316
10 Packing 3 PTFE
11 Thrust Ring 1 Stainless steel AISI 304
12 Positioning Screw 1 Stainless steel AISI 304
13 Sliding Cover 1 Stainless steel AISI 304
14 Positioning Bolt 1 Stainless steel AISI 304
15 Hex Nut 1 Stainless steel AISI 304
16 Handle 1 Stainless steel SS 201 + PVC
17 Lock Stopper 1 Stainless steel SS 201
Sketch of the parts and materials of the ball valve Elephant BV3232P(3pc)-FP-F-ISO-H DN65-100 25/40 bar





Technical parameters of the Elephant HGBF RQN-Z:

Name Meaning
Degree of protection, IP 67
Connection type ISO 5211







Table of parts and materials for the Elephant HGBF RQN-Z gearbox

№ Parts Material
1 Transparent indicator cover Polycarbonate
2 Screw AISI 304 stainless steel
3 Screw AISI 304 stainless steel
4 Cover ADC 12 aluminum alloy
5 Worm wheel QT450 cast iron
6 Adjusting screw AISI 304 stainless steel
7 Worm shaft 45-gauge steel
8 Plug NBR
9 Bushing PZ2175 polymer
10 Bearing Alloy steel
11 Housing ADC 12 aluminum alloy
12 Bearing Alloy steel
13 Seal Rubber
14 Washer AISI 304 stainless steel
15 Screw AISI 304 stainless steel
16 Axle 45-gauge steel
17 Limit switch -
18 O-ring NBR



Sketch of parts and materials for the Elephant HGBF RQN-Z gearbox

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Stainless steel
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flanged
  • Steuerungstyp
    Gearbox
  • Betriebsumgebung
    Water, Steam, Petroleum products, Liquid media, Neutral media, Gaseous media
  • Anwendungen
    Water Supply, Heat supply, Pneumatic systems
  • Typ der Dichtung
    PTFE / Fluoroplastic / Teflon
  • Sperrmaterial
    Stainless steel
  • Drehwinkel
    90°

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUVerbindungsgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-65672DN10025 bar €968,73 Ausverkauft
    D160-65670DN6540 bar €576,21 Ausverkauft
    D160-65671DN8040 bar €776,25 Ausverkauft
