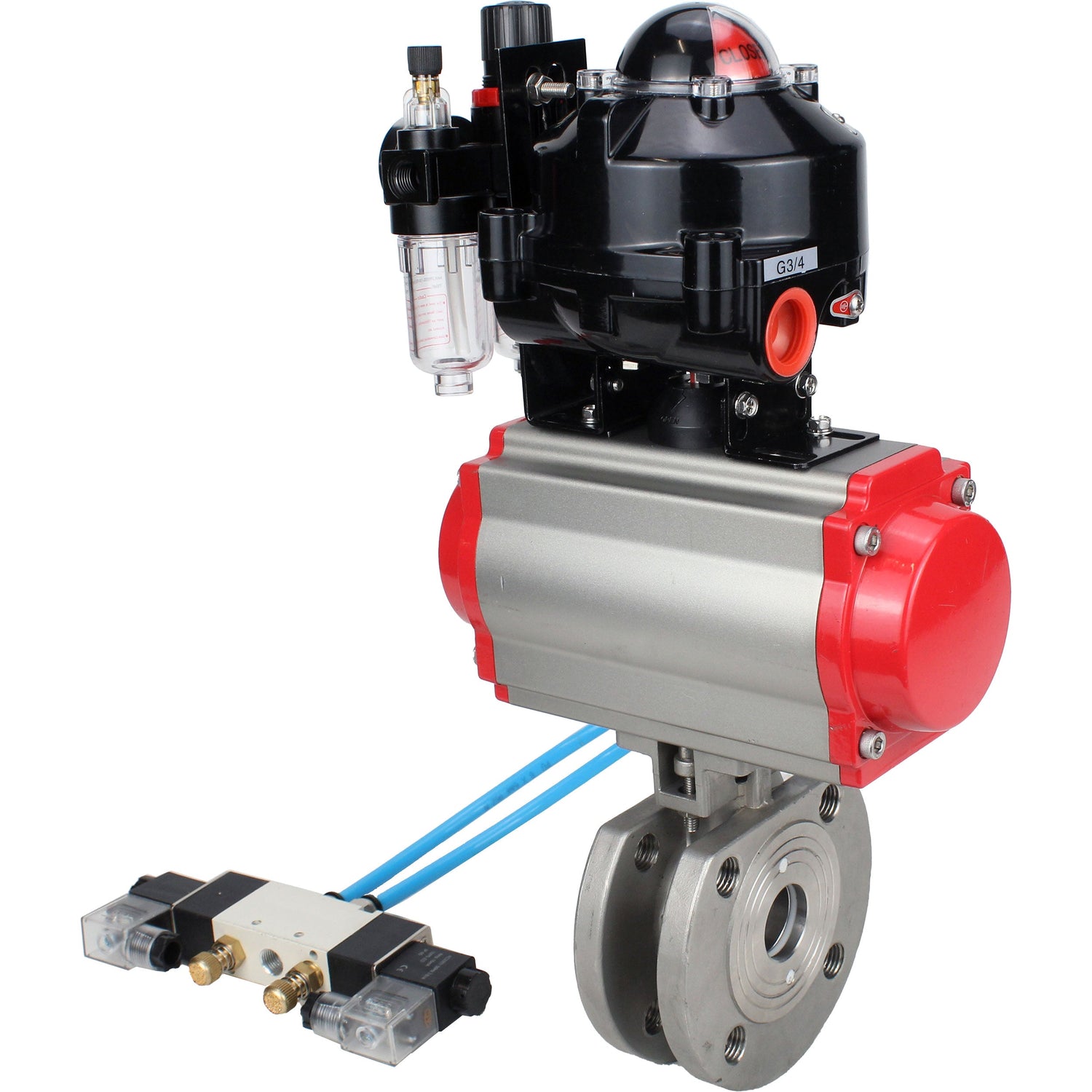

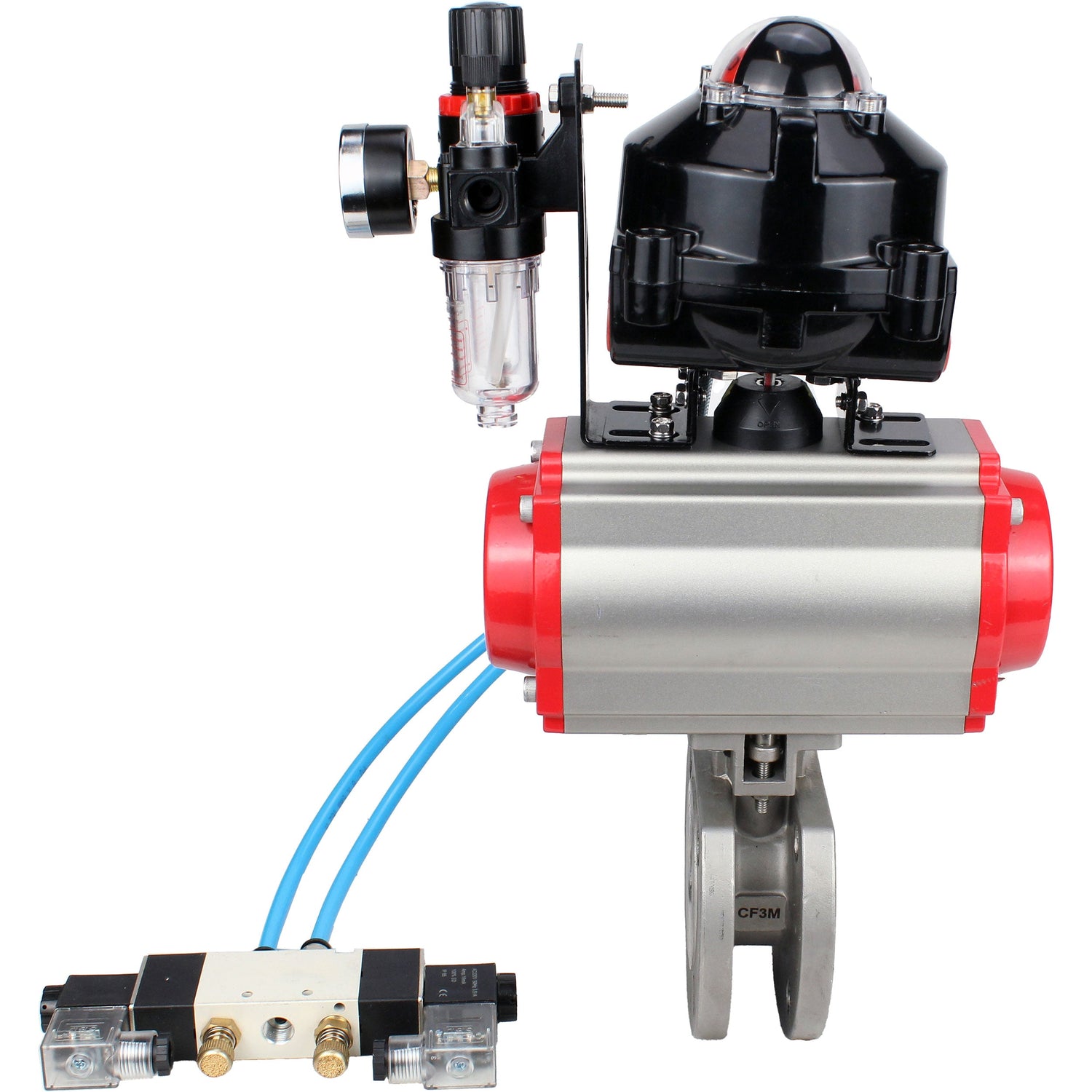

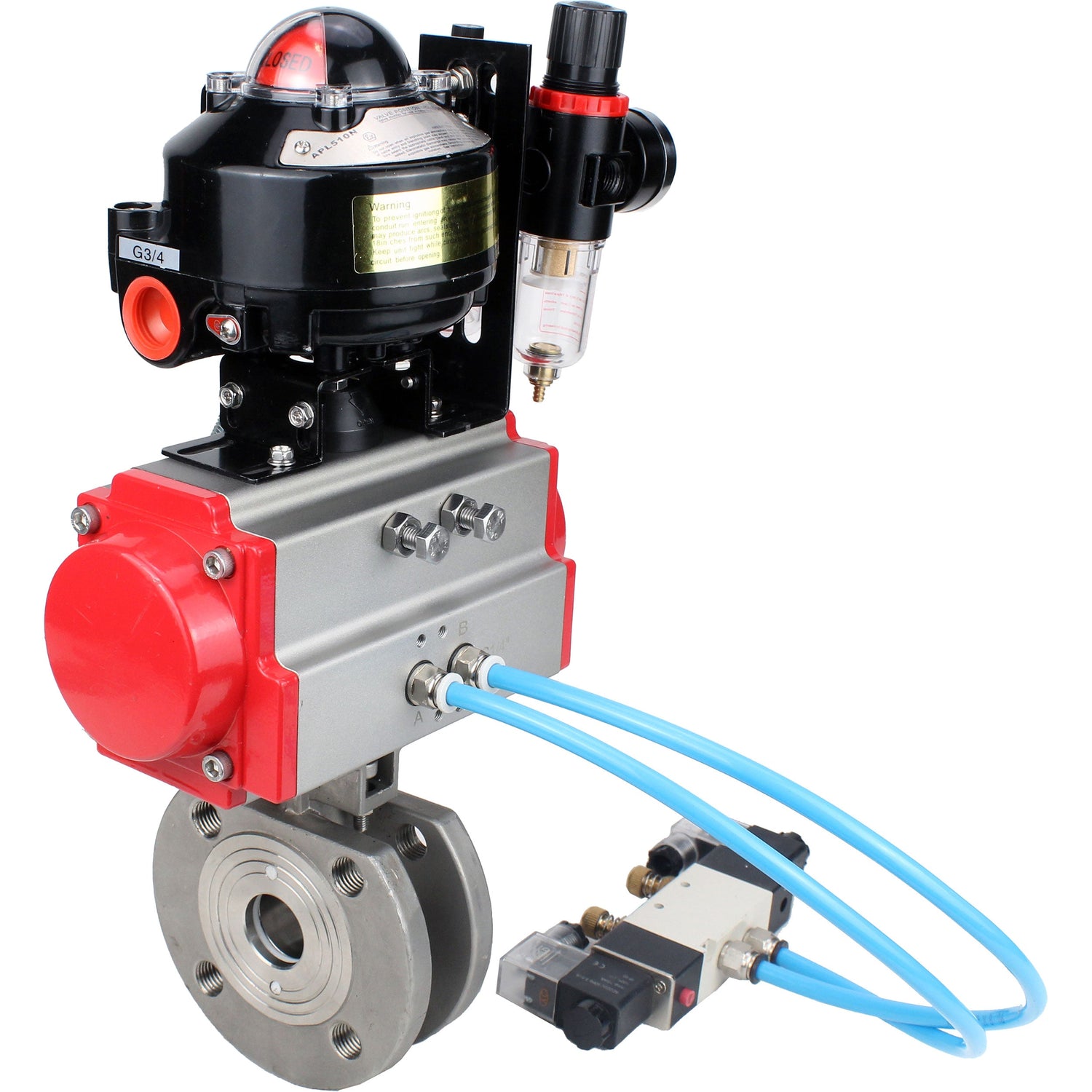

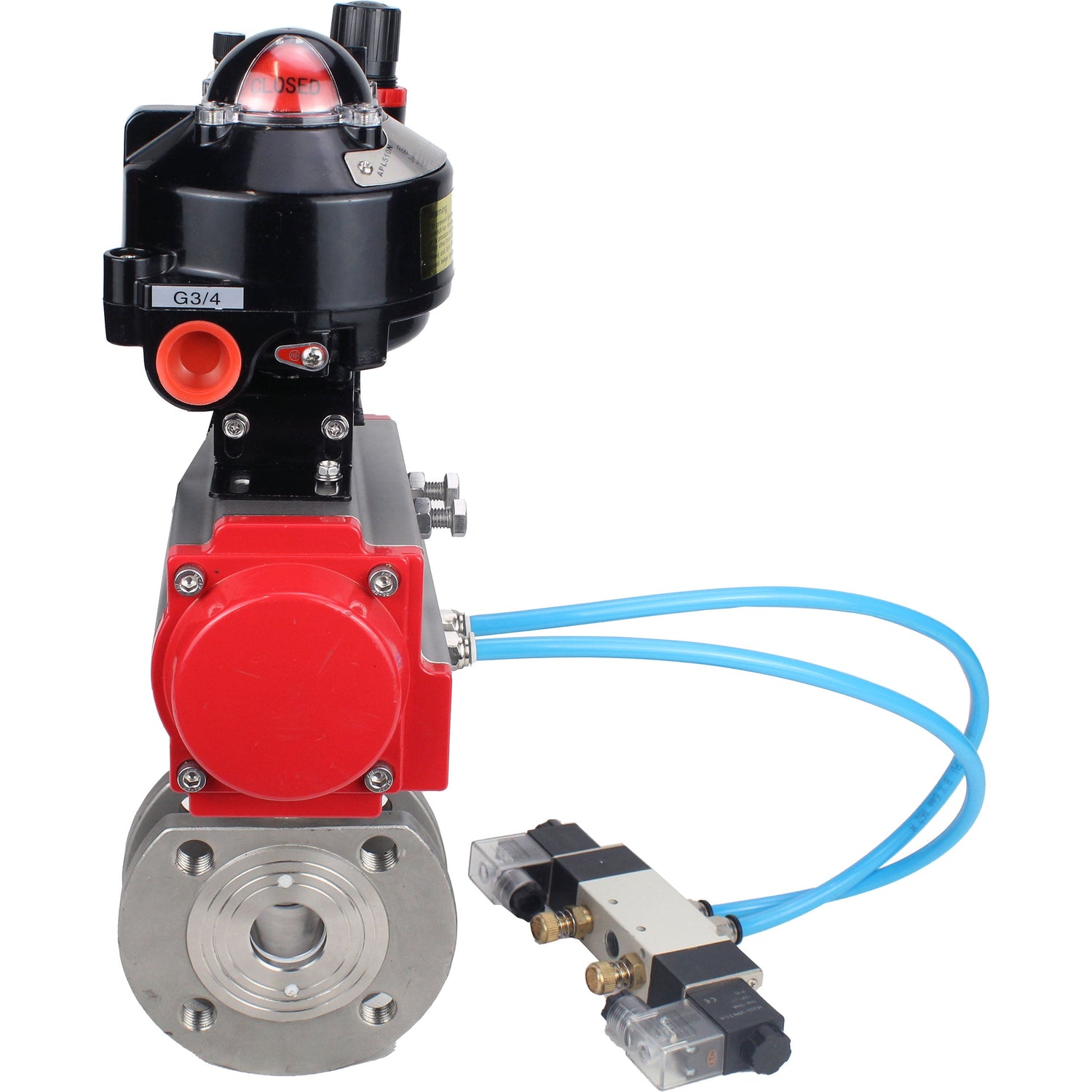

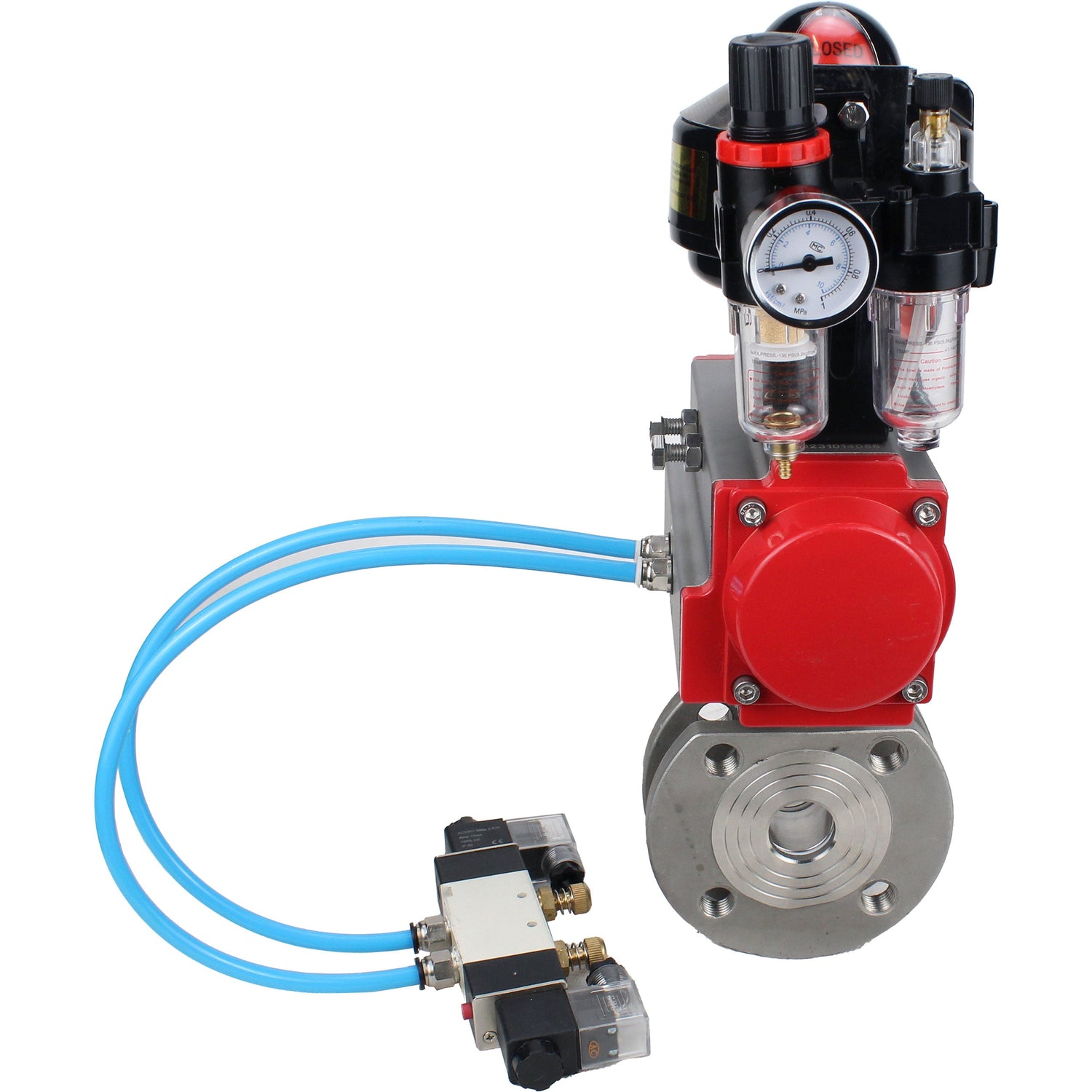

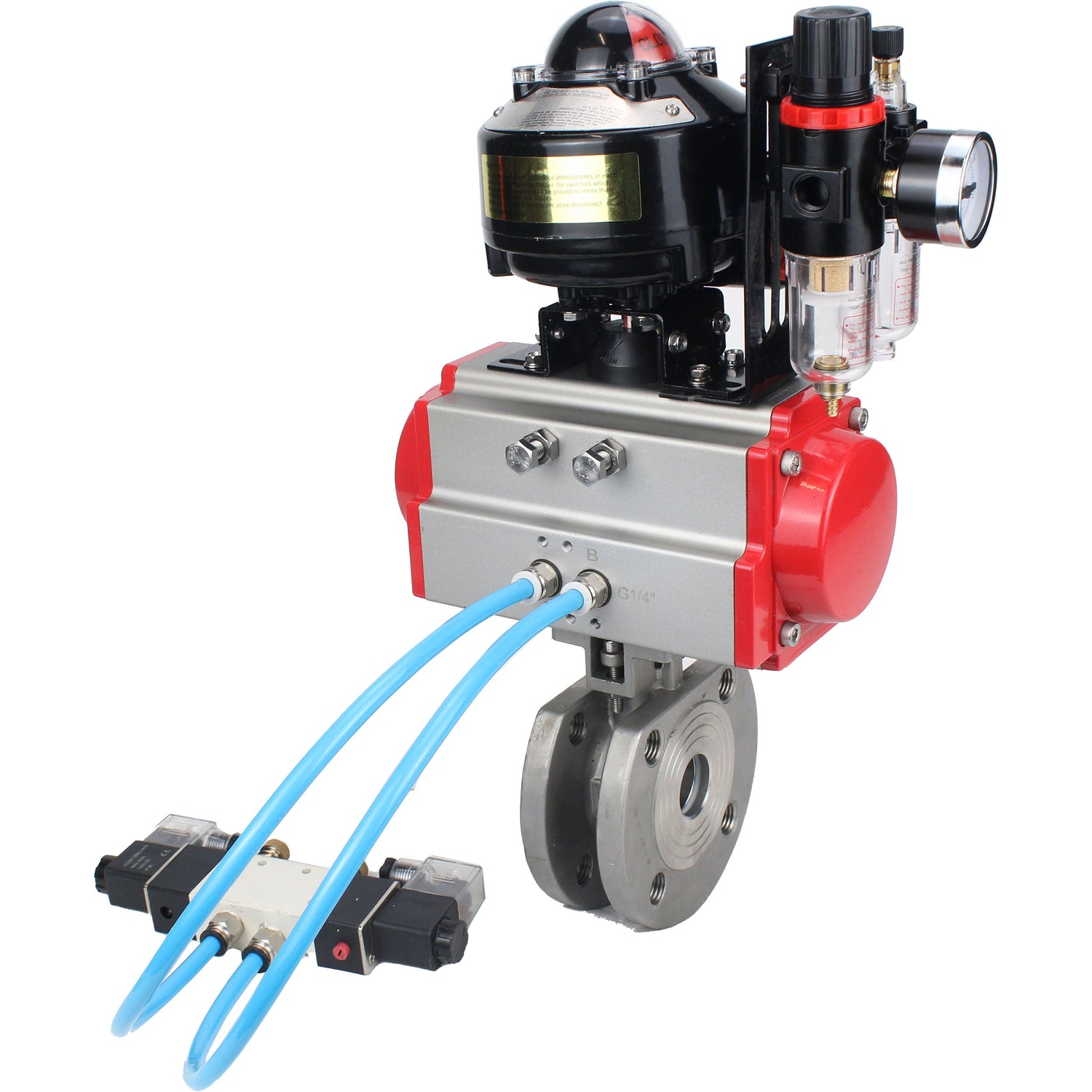

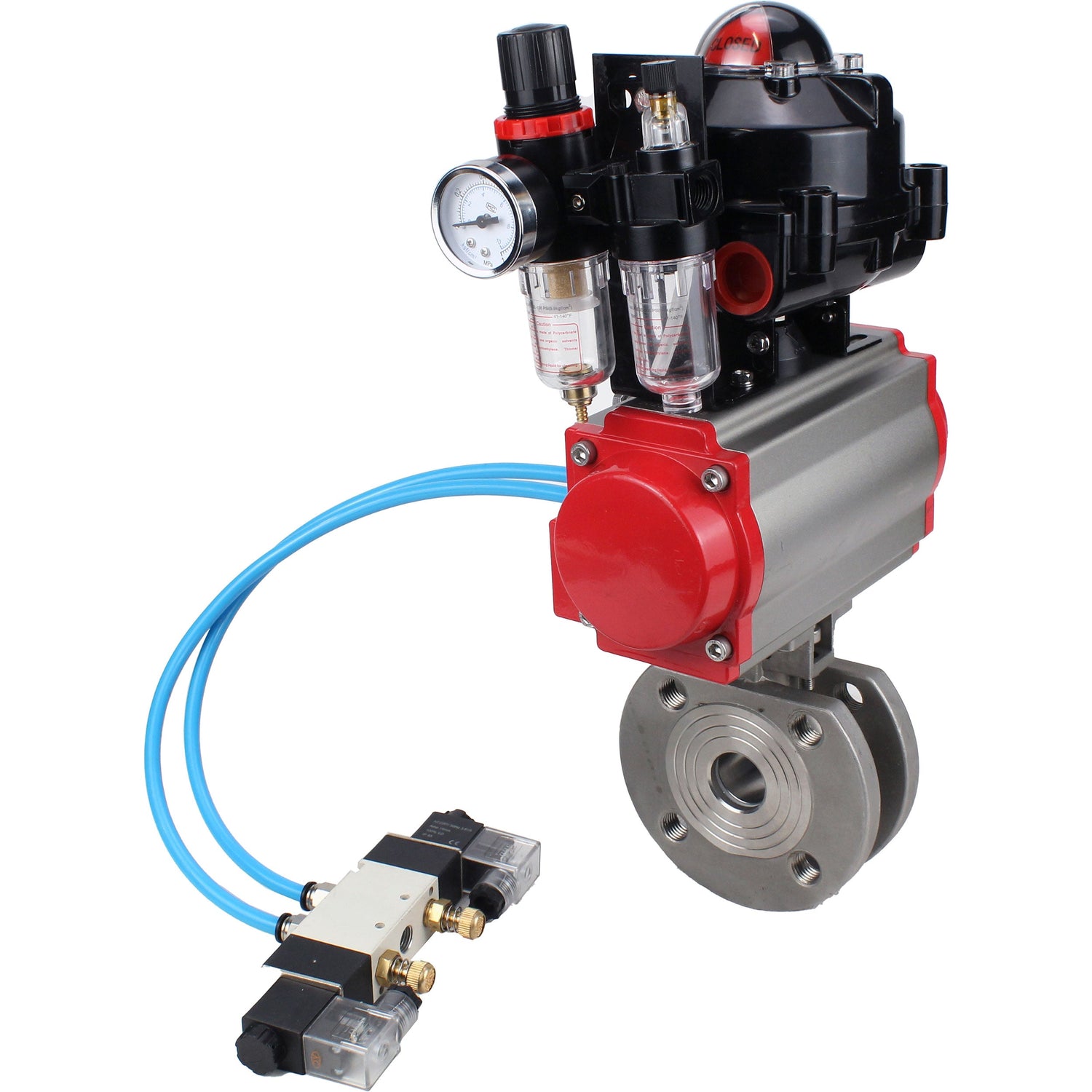

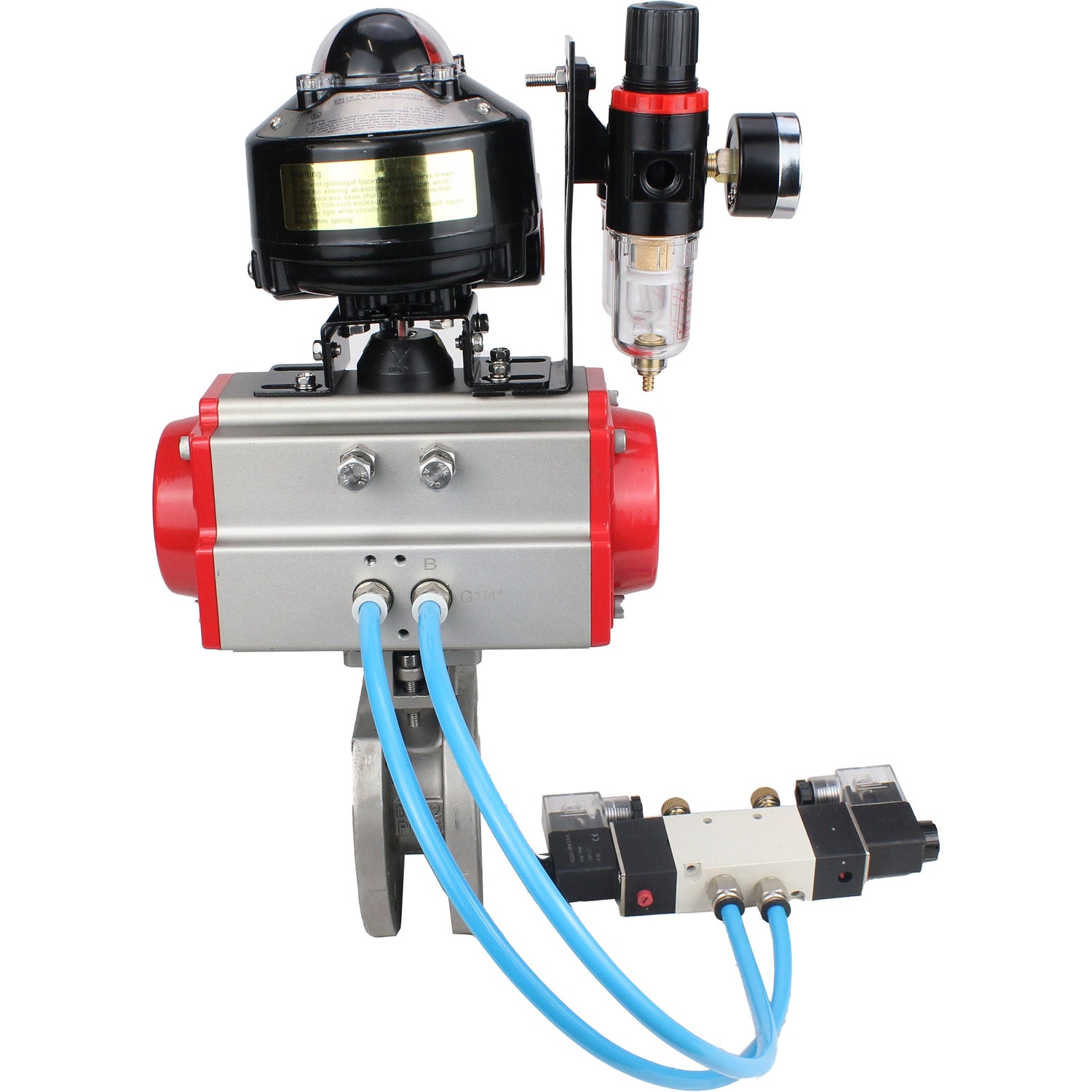

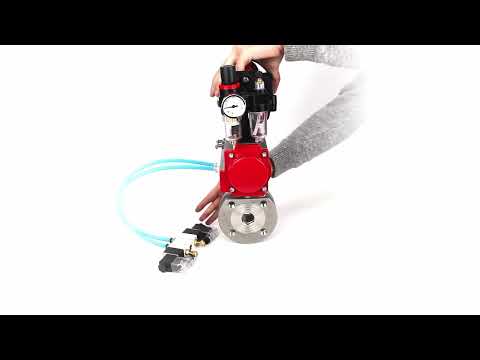

Kugelhähne Elephant BV3232P-FP-Fb-ISO-H 16 bar Wafer, voller Durchgang, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-105 pneumatischer Verteiler 4V320-08 ATU AFC2000 LSU APL-510N-EX

Das Kugelventil wird als Absperrventil in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

PA-DA Pneumatikaktuatoren sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatikaktuatoren sind sowohl für den Innen- als auch für den Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.

Pneumatische Antriebe 4V320-08 220 V werden zur Steuerung in pneumatischen Systemen verwendet, die eine NAMUR-Andockfläche für die Montage der Antriebe durch Durchgangslöcher im Gehäuse besitzen.

Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem eingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems mit einem weiten Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.

Die APL-510N-EX Endschaltereinheit ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, die die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn das angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OPEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Durch die Verwendung des BCV wird es möglich, Informationen über die Position von Rohrleitungsventilen (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose im Fehlerfall vereinfacht.

Technische Parameter Elephant BV3232P-FP-Fb-ISO-H 16 bar Scheibe, Vollbohrung, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-105 pneumatischer Verteiler 4V320-08 ATU AFC2000 LSU APL-510N-EX:

Elephant BV3232P-FP-Fb-ISO-H 16 bar Scheibe, Vollbohrung, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-105 pneumatischer Verteiler 4V320-08 ATU AFC2000 LSU APL-510N-EX

Abmessungen und Maße Elephant BV3232P-FP-Fb-ISO-H 16 bar Scheibe, Vollbohrung, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-105 pneumatischer Verteiler 4V320-08 ATU AFC2000 LSU APL-510N-EX:

Skizze der Abmessungen und Maße Elephant BV3232P-FP-Fb-ISO-H 16 bar Scheibe, Vollbohrung, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-105 pneumatischer Verteiler 4V320-08 ATU AFC2000 LSU APL-510N-EX

Teile- und Materialtabelle Elephant BV3232P-FP-Fb-ISO-H 16 bar Scheibe, Vollbohrung, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-105 pneumatischer Verteiler 4V320-08 ATU AFC2000 LSU APL-510N-EX:

Teile- und Materialskizze Elephant BV3232P-FP-Fb-ISO-H 16 bar Scheibe, Vollbohrung, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-105 pneumatischer Verteiler 4V320-08 ATU AFC2000 LSU APL-510N-EX

Technische Daten der PA-DA Pneumatikaktuatoren:

Teile- und Materialskizze des PA-DA Pneumatikaktuators

Technische Parameter des Pneumatikventils 4V320-08 220V:

Pneumatisches Ventil 4V320-08 220V

Abmessungen und Maße des Pneumatikventils 4V320-08 220V:

Skizze der Abmessungen und Maße des Pneumatikventils 4V320-08 220V

Eigenschaften der Endschaltereinheit APL-510N-EX:
