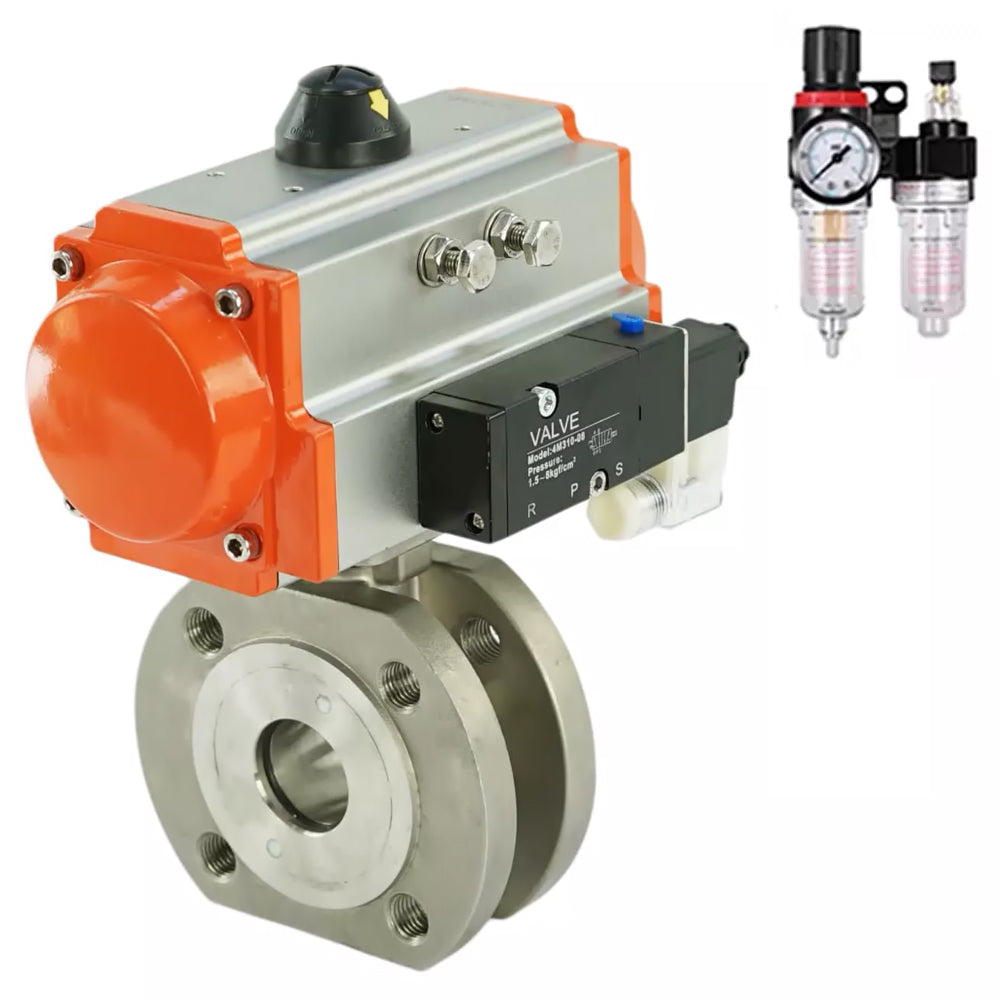

Kugelhähne Elephant BV3232P-FP-Fb-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220VATU AFC2000
Kugelhähne Elephant BV3232P-FP-Fb-ISO-H, Gehäusematerial - Edelstahl AISI 316, Dichtung - PTFE / PTFE / Teflon, mit pneumatischem Doppelwirkungsantrieb PA-DA, 4V320-10 220VATU AFC2000 - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Kugelhahn Elephant BV3232P-FP-Fb-ISO-H wird als Absperrventil in Wärmelieferungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation der Ventile der Serie BV3232P-FP-Fb-ISO-H ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Der doppeltwirkende Pneumatikaktor Elephant PA-DA ist für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Die Pneumatikaktoren Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Elephant 4V320-10 220V Pneumatikventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im Pneumatiksystem je nach externer Steuerungsaktion zu starten und zu stoppen.
Die AFC2000 Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von tropfender Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems mit einem weiten Durchsatzbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber (Ölzerstäuber) fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung der Steuerelemente - Pneumatikzylinder und Pneumatikventile - hinzu.
Technische Parameter der Kugelhähne Elephant BV3232P-FP-Fb-ISO-H mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikventil 4V320-10 220V, ATU AFC2000:
| Name | Bedeutung |
| Nenndruck PN, bar | 16 |
| Art des Kranvorrichtung | Zweiwege |
| Anwendung | Wärmeversorgung |
| Arbeitsumfeld | Wasser, Luft, Dampf, Öle, Industrie- wasser, Petroleum |
| Verbindung zur Pipeline | Zwischenflansch |
| Wasseraufnahme | NEIN |
| Art des Flussabschnitts | volle Bohrung |
| Steuerungstyp | Mit pneumatischem Antrieb |
| Beitritt | Zwischenflansch |
| Kontrolle | doppeltwirkender pneumatischer Antrieb |
| Verfügbarkeit des pneumatischen Verteilers | Es gibt |
Skizze von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikventil 4V320-10 220V, ATU AFC2000
Abmessungen und Maße von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H mit doppeltwirkendem pneumatischem Antrieb PA-DA, pneumatischem Ventil 4V320-10 220V, ATU AFC2000:
| DN, mm | L, mm | D, mm | F, mm | L1, mm | X, mm | Y, mm |
| 15 | 42 | 95 | 98 | 153 | 88 | 162 |
| 20 | 48 | 105 | 98 | 153 | 88 | 162 |
| 25 | 50 | 115 | 98 | 153 | 88 | 162 |
| 32 | 60 | 140 | 98 | 153 | 88 | 162 |
| 40 | 65 | 150 | 115 | 174 | 88 | 162 |
| 50 | 80 | 165 | 115 | 174 | 88 | 162 |
| 65 | 110 | 185 | 135 | 216 | 88 | 162 |
| 80 | 120 | 200 | 135 | 216 | 88 | 162 |
| 100 | 150 | 220 | 135 | 216 | 88 | 162 |
Detail- und Materialskizze von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H
Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P-FP-Fb-ISO-H:
| NEIN. | Name | Material |
| 1 | schrauben | Stahl 304 |
| 2 | Unterlage | PTFE |
| 3 | Druckdichtung | PTFE |
| 4 | Aktie | Stahl 316 |
| 5 | Ballkappe | Stahl 316 |
| 6 | Rahmen | Stahl 316 |
| 7 | Kugeldichtung | PTFE |
| 8 | Ball | Stahl 316 |
Technische Parameter des PA-DA doppeltwirkenden Pneumatikaktuators:
| Name | Bedeutung |
| Modell | PA-DA |
| Design | doppeltwirkend |
| Steuerdruck, bar | 2 ÷ 8 |
Skizze der Teile und Materialien des Elephant PA-DA doppeltwirkenden Pneumatikaktuators
Teile- und Materialtabelle für doppeltwirkenden Pneumatikaktuator Elephant PA-DA:
| NEIN. | Name | Material |
| 1 | Rahmen | extrudiertes Aluminium |
| 2 | Seitenstecker | Aluminiumguss |
| 3 | Gang | Edelstahl |
| 4 | Kolben | Stahl/Aluminium |
| 5 | Stecker | Edelstahl |
| 6 | Kolbenring | NBR |
| 7 | Federn | Federstahl |
| 8 | Kolbenlager | technischer Kunststoff |
| 9 | Kolbenring | NBR |
| 10 | Stecker | NBR |
| 11 | Druckring | technischer Kunststoff |
| 12 | Ring | technischer Kunststoff |
| 13 | Waschmaschine | Edelstahl |
| 14 | Federklemme | Edelstahl |
| 15 | Indikator | Plastik |
| 16 | Blinkergehäuse | Plastik |
| 17 | Lager | technischer Kunststoff |
| 18 | Nocken | Stahl |
| 19 | Lager | NBR |
| 20 | Lager | technischer Kunststoff |
| 21 | Lager | technischer Kunststoff |
| 22 | Dichtungsring | NBR |
| 23 | Dichtungsring | NBR |
| 24 | Lager | Edelstahl |
| 25 | Einstellmutter | Edelstahl |
| 26 | Einstellschraube | Edelstahl |
| 27 | Ärmel | Aluminium |
Technische Parameter des Pneumatikventils DN.ru 4V320-10 220V
| Name | Bedeutung |
| Typ des pneumatischen Verteilers | Schieberventil |
| Modell des pneumatischen Verteilers | 4V320-10 220 V |
| Arbeitsdruck, bar | 1,5 ÷ 1,8 |
| Versorgungsspannung, V | 220 V |
| Antwortfrequenz, Zyklen/Sek | 5 |
Hauptparameter der Elephant AFC2000 Luftbehandlungseinheit
| Arbeitsdruck, bar | 8 |
| Maximaldruck, bar | 10 |
| Einstellbarer Druckbereich, bar | 0,5 ÷ 9 |
| Zerstörungsdruck, bar | 15 |
| Luftanschluss | 1/4" |
| Betriebstemperatur, °C | von -5 bis +60 |
| Größe der gefilterten Partikel, µm | 40 |
| Ölviskosität | ISO VG 32 |
| Gewicht, kg | 0.395 |
| Kit-Zusammensetzung | Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Luft, Dampf, Dampf, Öle, Industriewasser, Öl
-
AnwendungenWärmeversorgung
-
Nenndruck
-
Typ der Dichtung
-
Beschichtungstyp
-
Sperrmaterial
-
Explosionsgeschützt
-
Typ des pneumatischen Antriebs
