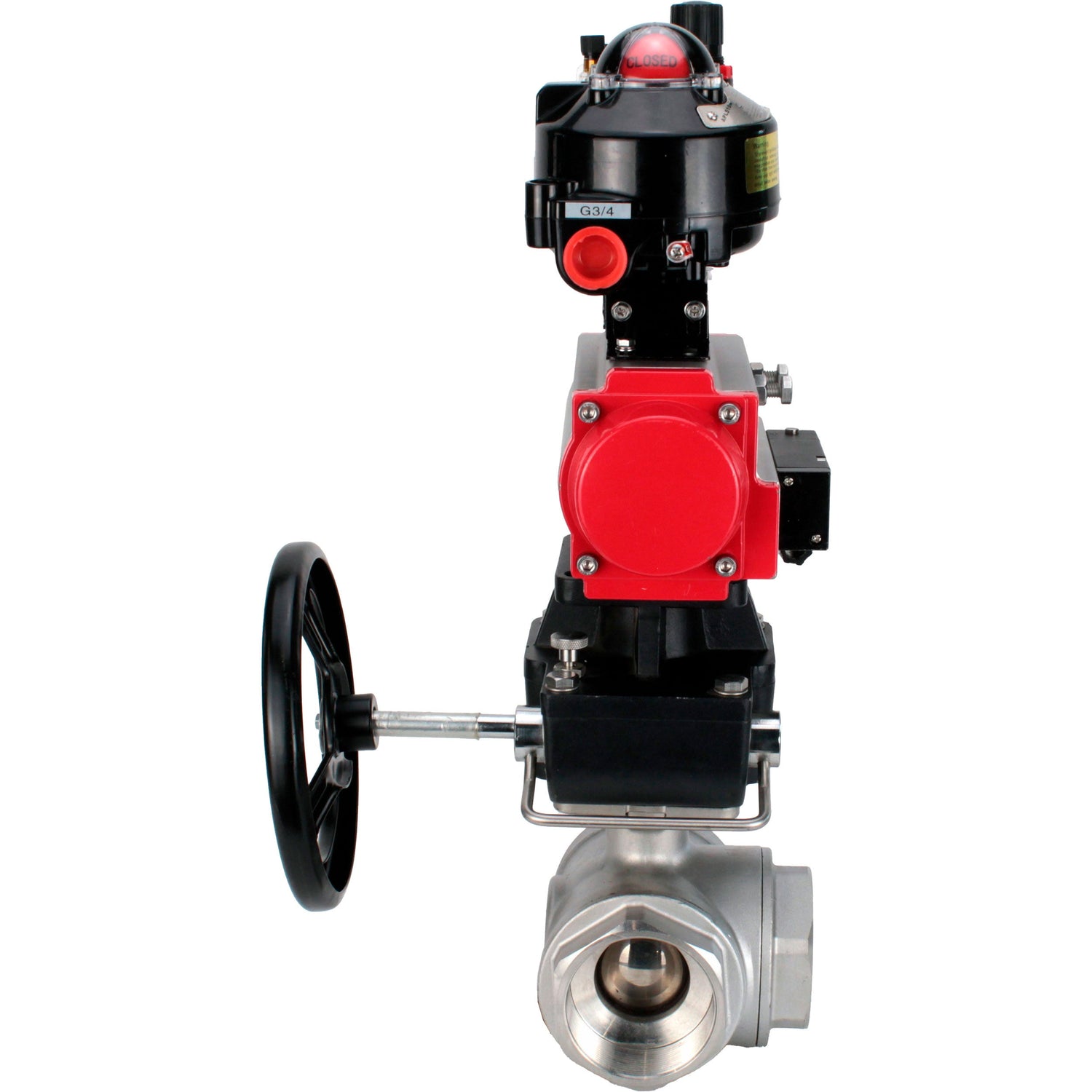

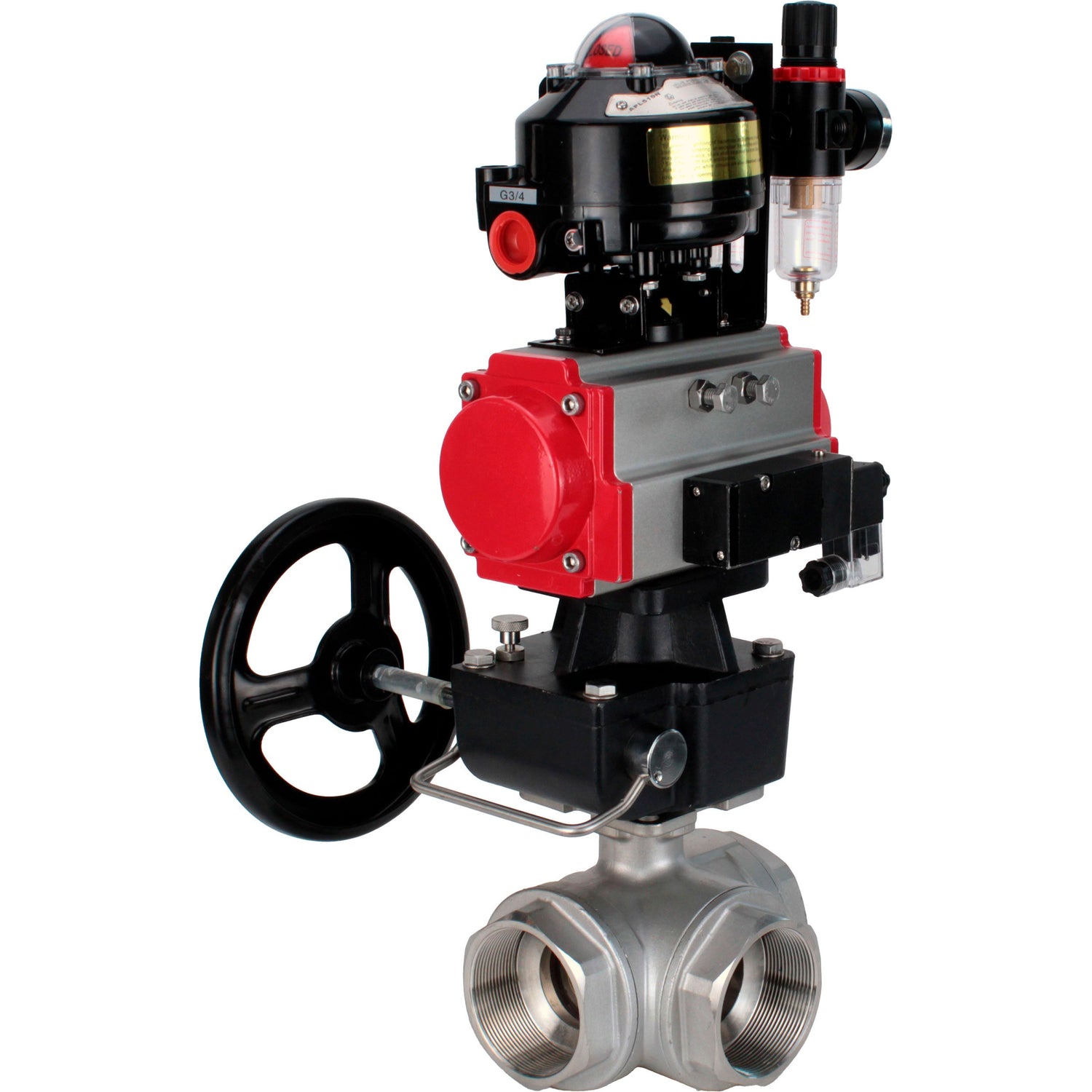

Kugelhähne Elephant BV3232P-SP-3L-T 3-Wege L-Typ, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-052-083 pneumatischer Verteiler 4M310-08 24V MON Getriebe ATU AFC2000 LSU APL-510N-EX

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen eingesetzt. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Pneumatische Antriebe PA-DA sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Pneumatische Antriebe Elephant sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.
Pneumatische Ventile 4M310-08 24 V werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, um die Ventile durch Löcher im Gehäuse zu installieren.
Manueller Verdoppler Elephant MON mit Schneckengetriebe und HDM-Reduktionsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.
Die Luftaufbereitungseinheit AFC2000 ist dafür ausgelegt, Druckluft von Feuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus einem Reservoir im Druckluftstrom an die Elemente des pneumatischen Systems mit einem großen Kapazitätsbereich von 500 Litern/Minute bis 10.000 Litern/Minute zuzuführen. Der Schmierstoffgeber fügt dem pneumatischen System Öl mit einer Viskosität von 32 mm²/s (=cSt) bei 40°C zur weiteren Schmierung von Steuerelementen wie Pneumatikzylindern und Pneumatikventilen hinzu.
Die Endschaltereinheit Elephant APL-510N-EX ist ein elektrotechnisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen sowie die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, die die Position des Stellantriebs überwachen und in den Endstellungen signalisieren. Sie sind oben auf der Oberfläche des Stellantriebs montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung erleichtert, und der Farbunterschied zwischen der offenen und geschlossenen Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Dank der Verwendung der Endschaltereinheit ist es möglich, Informationen über die Position der Rohrleitungsventile (offen/geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Falle einer Störung vereinfacht.

Technische Parameter der Kugelhähne Elephant BV3232P-SP-3L-T 3-Wege L-Typ, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-052-083 pneumatischer Verteiler 4M310-08 24V MON Getriebe ATU AFC2000 LSU APL-510N-EX:

Materialien der Kugelhähne Elephant BV3232P-SP-3L-T 3-Wege L-Typ, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-052-083 pneumatischer Verteiler 4M310-08 24V MON Getriebe ATU AFC2000 LSU APL-510N-EX:

Gesamt- und Einbaumaße von Kugelhähnen Elephant BV3232P-SP-3L-T 3-Wege L-Typ, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit Pneumatantrieb PA-DA-052-083 Pneumatikverteiler 4M310-08 24V MON Getriebe ATU AFC2000 LSU APL-510N-EX:

Technische Daten der pneumatischen Antriebe PA-DA:

Pneumatische Antriebskomponenten Materialien PA-DA:

Technische Merkmale des Pneumatikventils 4M310-08 24V:

Materialien des Handverdopplers Elephant-HDM

Hauptparameter der Luftbehandlungseinheit AFC2000:

Eigenschaften der Endschaltereinheit APL-510N-EX:
