Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN100 16 bar Vollbohru – Valve Elephant
Elephant  |  SKU: D160-37172

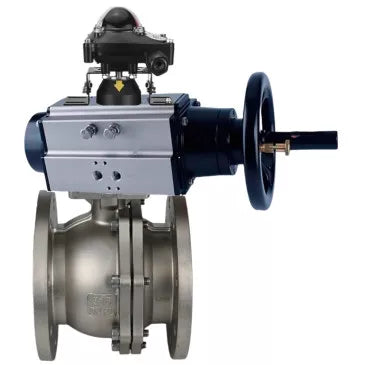

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN100 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl AISI 316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA und LSU APL-410N EX

€921,43
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN100 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl AISI 316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA und LSU APL-410N EX - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatische Elephant-Drehaktuatoren mit Rückstellfeder PA-DA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.





Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, voll durchgängig, Flanschanschluss, Edelstahl SS316, Dichtung - PTFE

Parameter Wert
Betriebstemperatur des Mediums, °C -50 bis 200
Anwendung Wärmeversorgung
Arbeitsmedium Wasser, Luft, Dampf, Technisches Wasser, Öl, Erdölprodukte
Rohrleitungsanschluss Flansch
Wasserschöpfung NEIN
Art des Durchflusskanals Vollbohrung
Kugelhahn-Dichtheitsklasse A
Steuerungstyp Pneumatischer Antrieb
Verbindungstyp Flansch
Kontrolle Pneumatischer Antrieb mit Rückstellfedern
Endschalter Ja
Pneumatischer Verteiler Ja
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen BV3232P(2pc)-FP-F-ISO-H, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE

Größe ØD, mm ØD1, mm ØD2, mm L, mm Hmm A, mm E, mm
100 221 180 157 190 120 495 200

Skizze der Abmessungen und Maße der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, voll durchgängig, Flansch, Edelstahl SS316, Dichtung - PTFE



Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H, Vollbohrung mit Flansch, Edelstahl SS316, Dichtung - PTFE


Nr. Teilename Material
1 Körper Stahl 316
2 Kugeldichtung RPTFE
3 Ball Stahl 316
4,6,12 Schraube, Mutter Stahl 304
5,10 Siegel PTFE
7 Rohrabschnitt Stahl 316
8 Stängel Stahl 316
9 Verpackung PTFE
11 Verpackung Stahl 304

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE





Technische Parameter des pneumatischen Antriebs Elephant

Parameter Wert
Modell PA-DA-105-1
Steuerdruck, bar 2 ÷ 8
Manuelle Übersteuerung NEIN





Abmessungen und Maße des pneumatischen Stellantriebs Elephant PA-DA-105-1

Modell PA-DA-105-1
A, mm 495
A1, mm 461.5
B, mm 133
C, mm 109.5
D, mm 153
E1, mm 57.5
F, mm 64
G, mm 26
Hmm 80
Ich, mm 30
N, mm 22
E, mm 200
J, mm 102
K mm 70
L, mm M10x16
M, mm M8x13
O, mm 4
P, mm 4
S, mm M6
T, mm 24
U, mm 32

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant PA-DA-105-1





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant PA-DA-105-1

Nr. Teilename Material
1 Anzeigeschraube ABS (Kunststoff)
2 Positionsanzeige ABS (Kunststoff)
3 Federklemme Edelstahl 304
4 Waschmaschine Edelstahl 304
5 Äußere Unterlegscheibe Technischer Kunststoff
6 Einstellschraube Edelstahl 304
7 Nuss Edelstahl 304
8 Waschmaschine Edelstahl 304
9 Gehäuse Extrudierte Aluminiumlegierung
10 Kolben Druckguss-Aluminiumlegierung
11 Kolbendichtring NBR
12 Lagergruppe Technischer Kunststoff
13 Endkappen-Dichtungsring NBR
14 Endkappe Gussaluminiumlegierung, Polyesterbeschichtet
15 Befestigungsschraube Edelstahl 304
16 Innere Unterlegscheibe Technischer Kunststoff
17 Dichtring NBR
18 Lager Technischer Kunststoff
19 Halter Legierter Stahl
20 Gang Legierter Stahl
21 Lager Technischer Kunststoff
22 Dichtring NBR
Skizze der Teile und Materialien des pneumatischen Antriebs Elephant PA-DA-105-1



Technische Parameter des Endschalterelements Elephant APL-410N EX

Name Wert
Grenztastergehäuse Modell APL-410N EX
Lebensdauer, Jahre 10





Abmessungen und Maßeinheiten des Grenztasters Elephant APL-410N EX

Modell D, mm D1, mm Hmm L, mm B, mm M, mm
APL-410N EX 9.5 5 174 177 178 8
Skizze der Abmessungen und Maßeinheiten des Endschalters Elephant APL-410N EX

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Luft, Dampf, Industriewasser, Öl, Erdölprodukte
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    haben
  • Drehmoment
    176 Nm
  • Endschalter
    haben
  • Typ des pneumatischen Antriebs
    Doppelwirkung
