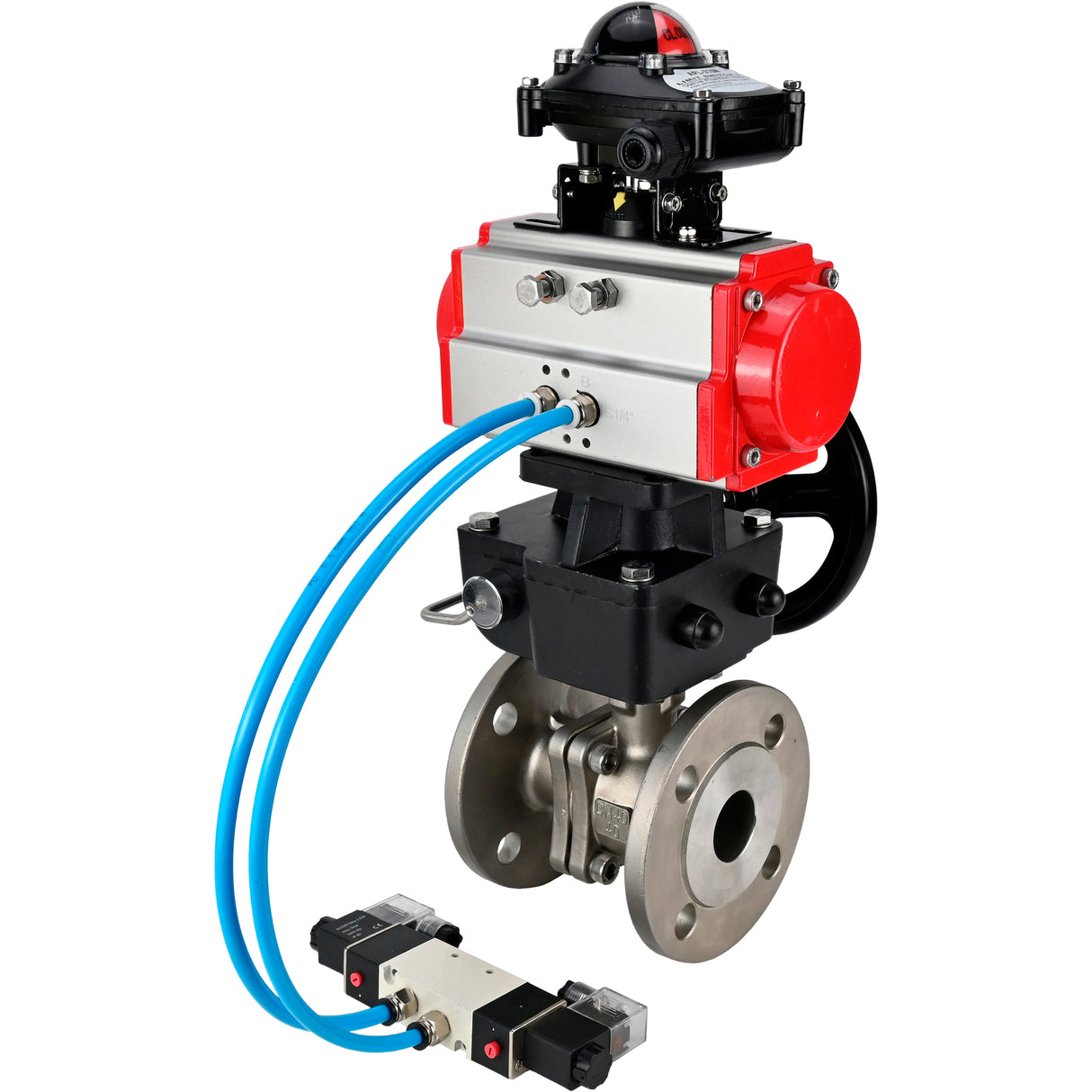

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN15-300 16 bar/16, vo – Valve Elephant
Elephant  |  SKU: D160-46847

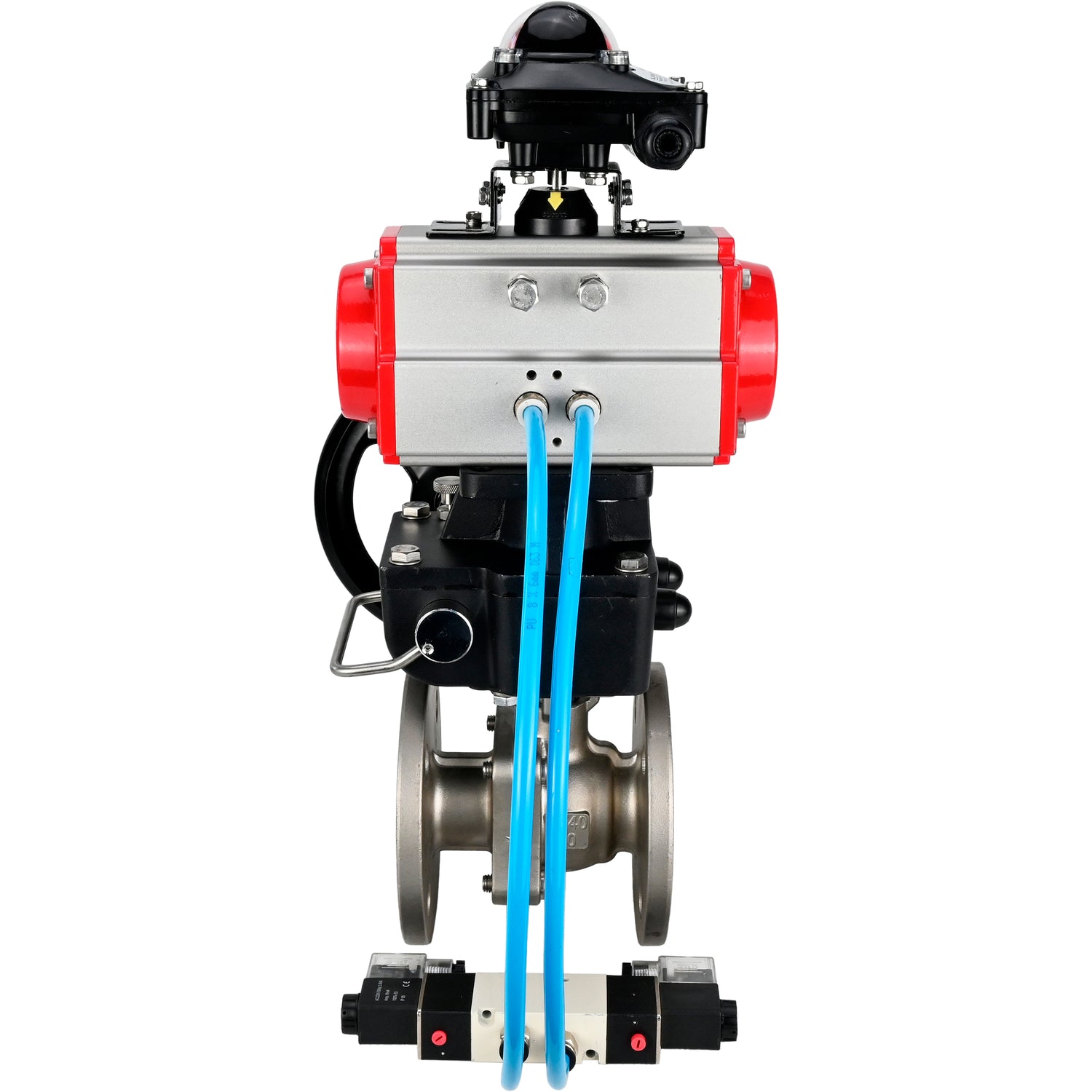

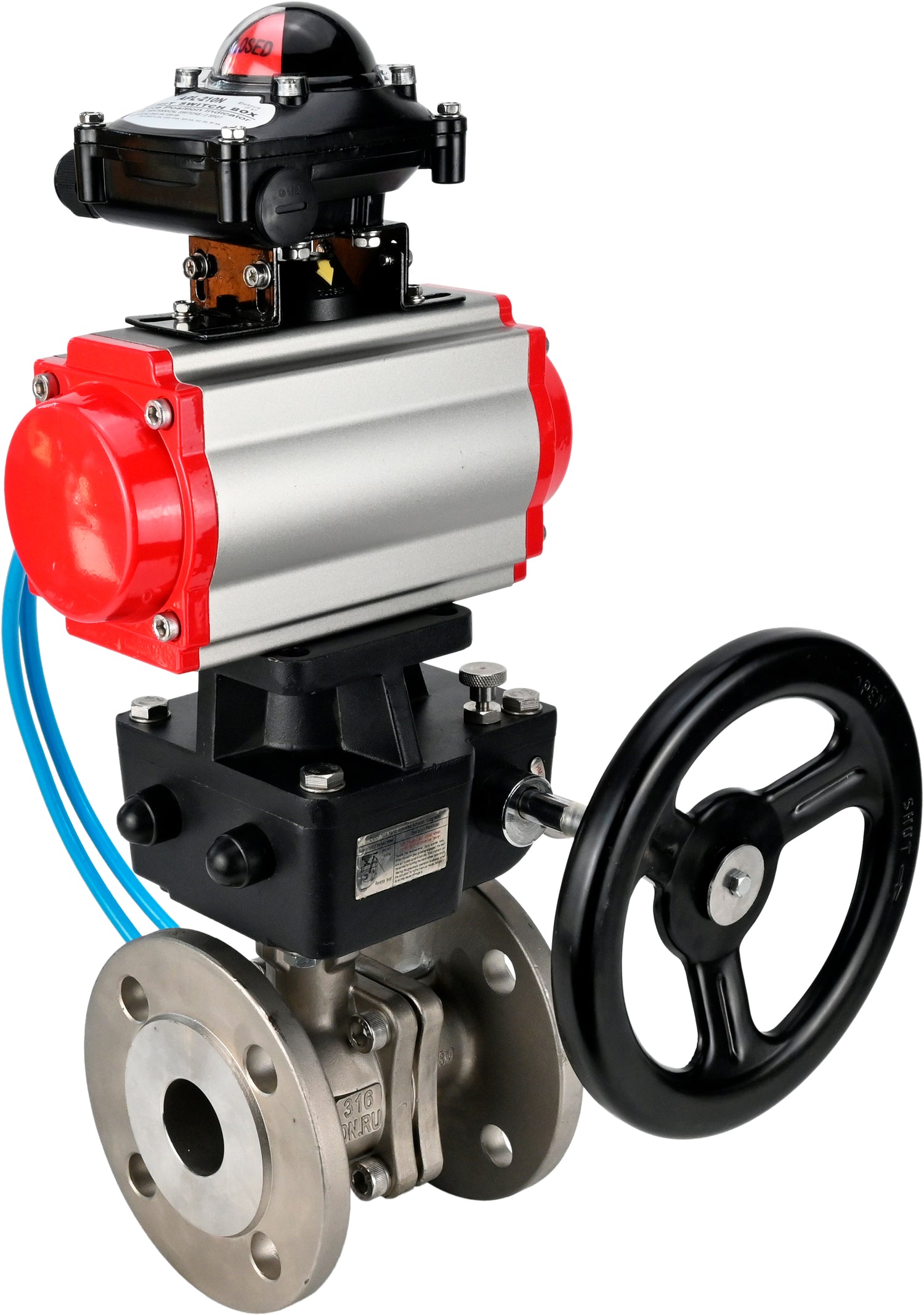

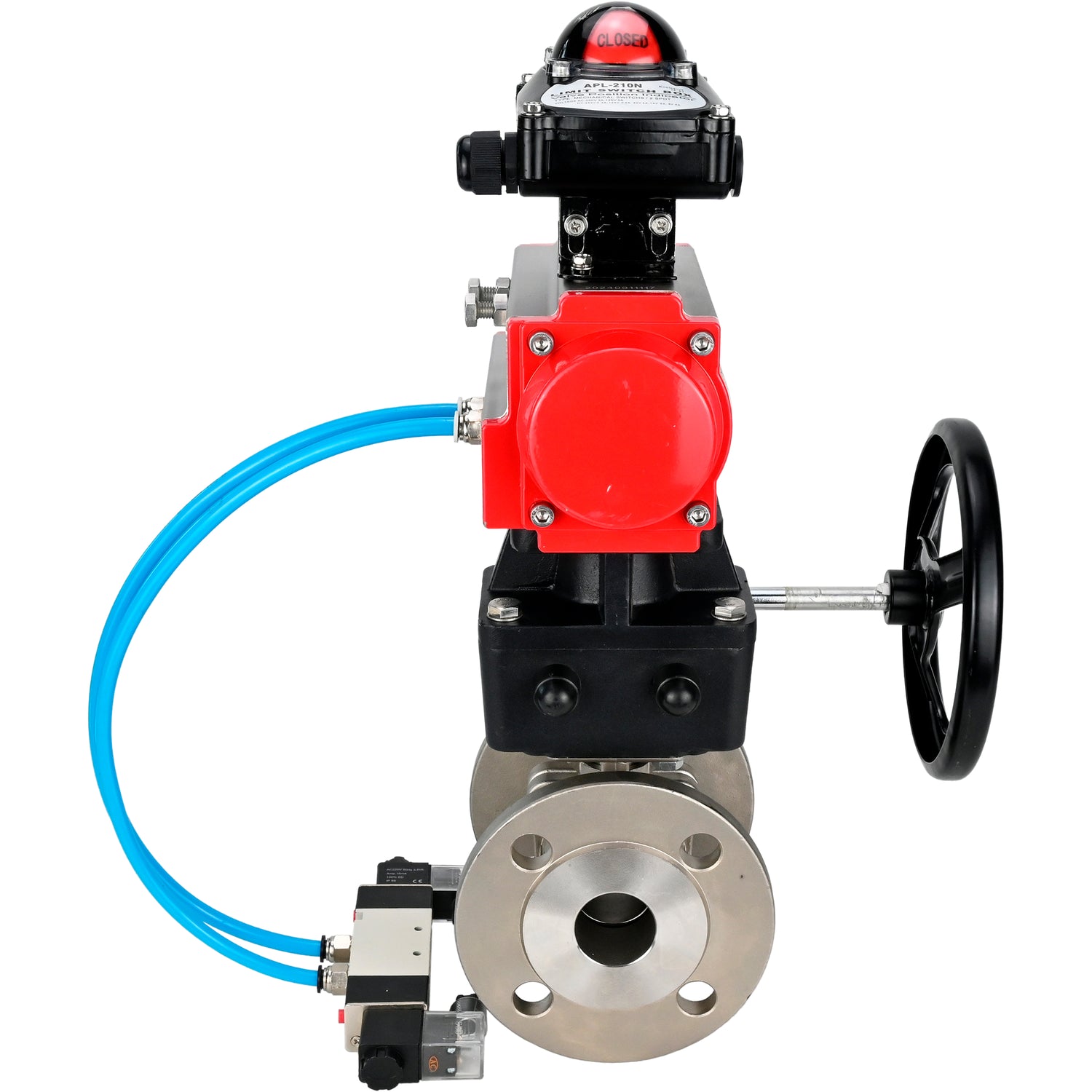

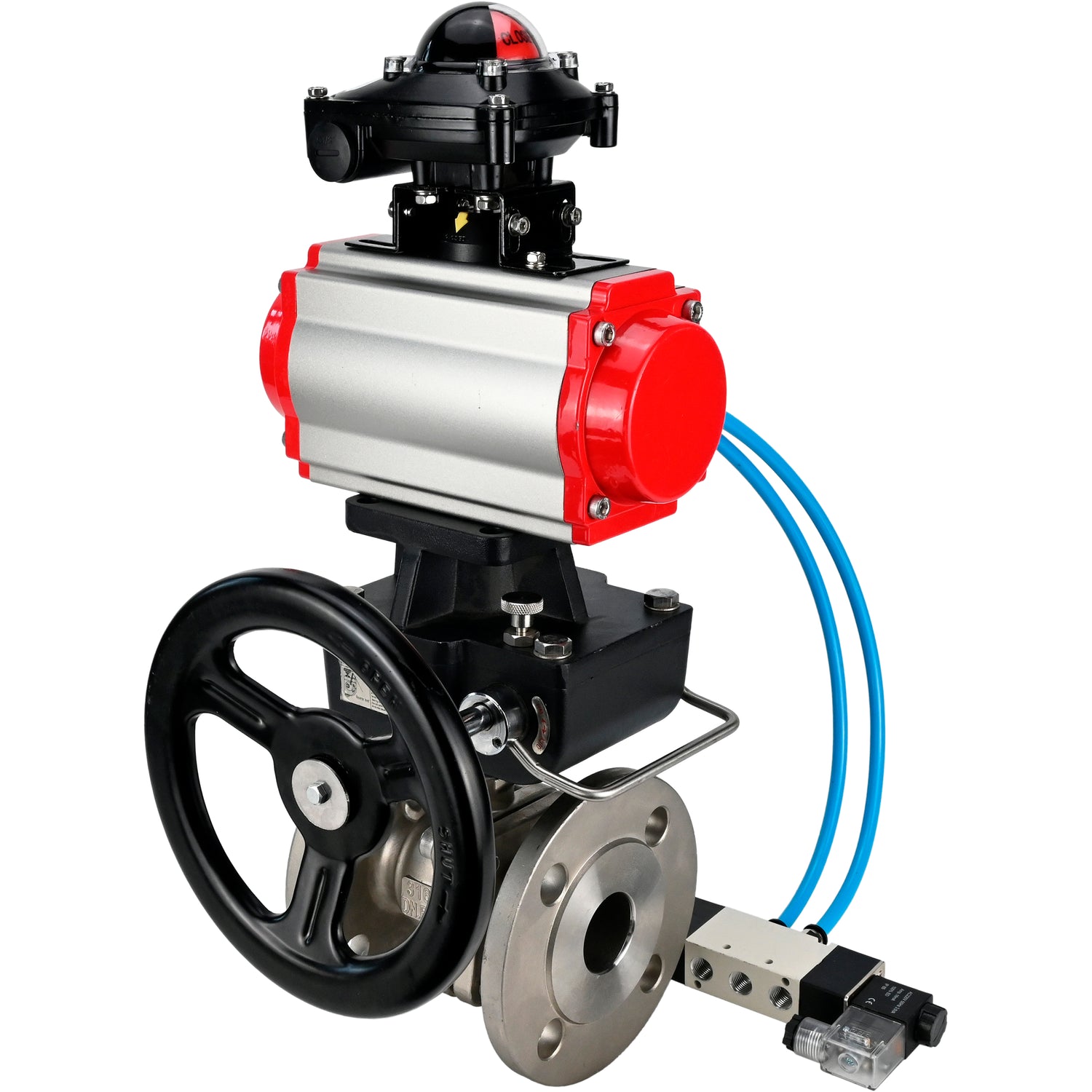

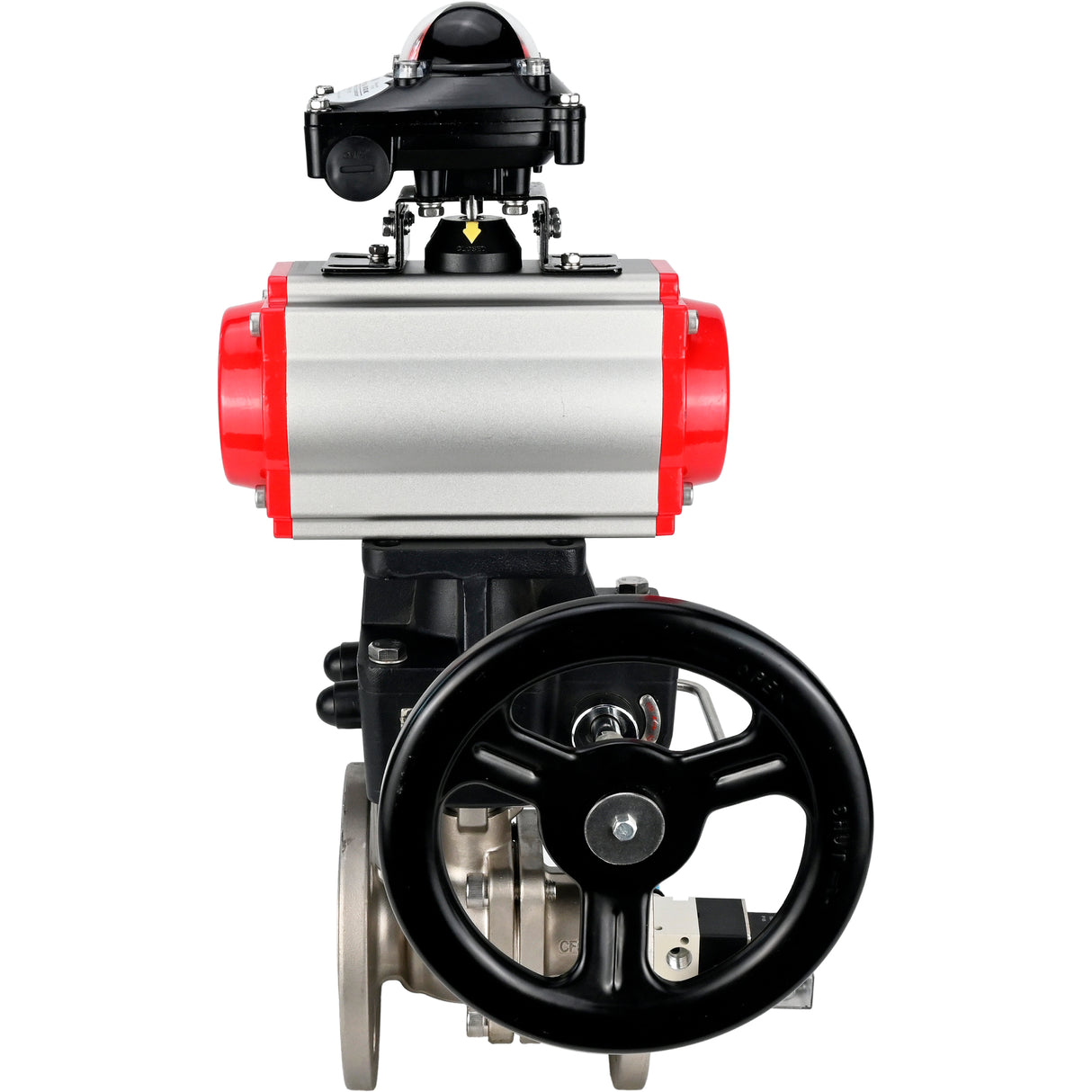

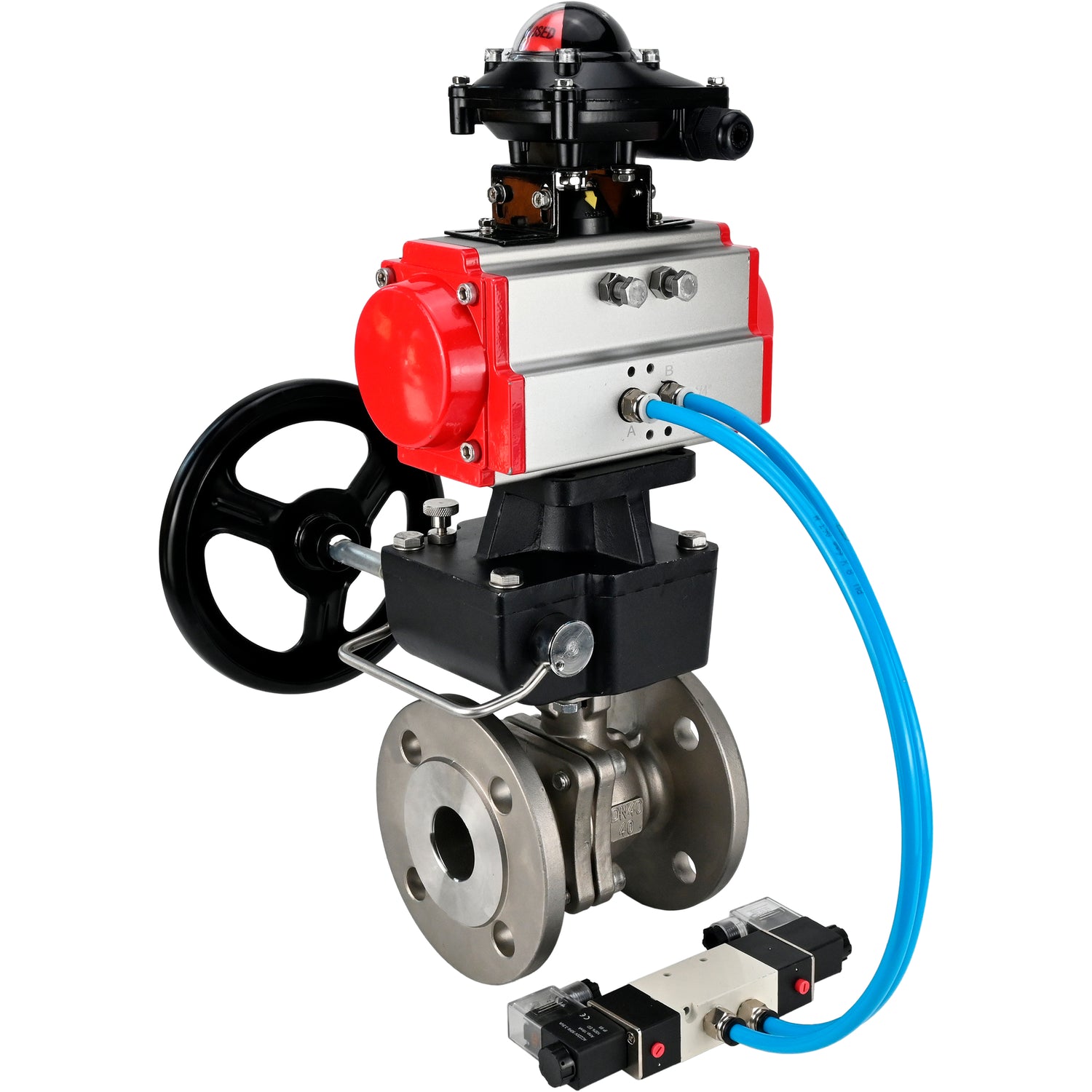

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN15-300 16 bar/16, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit LSU APL-210N, mit manuellem Doubler MON

€1.115,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN15-300 16 bar/16, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit LSU APL-210N, mit manuellem Doubler MON - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatische Elephant-Drehaktuatoren mit Rückstellfeder PA-DA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.





Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, voll durchgängig, Flanschanschluss, Edelstahl SS316, Dichtung - PTFE

Parameter Wert
Betriebstemperatur des Mediums, °C -50 bis 200
Anwendung Wärmeversorgung
Arbeitsmedium Wasser, Luft, Dampf, Technisches Wasser, Öl, Erdölprodukte
Rohrleitungsanschluss Flansch
Wasserschöpfung NEIN
Art des Durchflusskanals Vollbohrung
Kugelhahn-Dichtheitsklasse A
Steuerungstyp Pneumatischer Antrieb
Verbindungstyp Flansch
Kontrolle Pneumatischer Antrieb mit Rückstellfedern
Endschalter Ja
Pneumatischer Verteiler Ja
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen BV3232P(2pc)-FP-F-ISO-H, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE

Größe D L B1 E ØD ØD1 ØG F T C H H2
25 25 125 174 89 113 85 51 2 9.6 120 77 60
32 32 130 174 89 139 100 64 2 11.2 120 77 65
Skizze der Abmessungen und Maße der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H, voll durchgängig, Flansch, Edelstahl SS316, Dichtung - PTFE



Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H, Vollbohrung mit Flansch, Edelstahl SS316, Dichtung - PTFE


Nr. Teilename Material
1 Körper Stahl 316
2 Kugeldichtung RPTFE
3 Ball Stahl 316
4,6,12 Schraube, Mutter Stahl 304
5,10 Siegel PTFE
7 Rohrabschnitt Stahl 316
8 Stängel Stahl 316
9 Verpackung PTFE
11 Verpackung Stahl 304

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-H, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE





Technische Parameter des pneumatischen Antriebs Elephant

Parameter Wert
Betriebsdruck, bar 6
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Manuelle Übersteuerung Helm





Abmessungen und Maße des Pneumatikaktuators Elephant

Modell DA-065
G, mm 15
M, mm 80
N, mm 30
f0, mm 34
P, mm 20
B1, mm 174
C, mm 36
E, mm 89
J 4-M6x10
K 4-M8x12
F, mm 26
A1, mm 125
D, mm 46
H F05
ICH F07
L 14x14

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Name Menge Material Beschichtung
1 Gehäuse 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Zinkbeschichtung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Anschlagring 2 Technischer Kunststoff
12 Ring 1 Technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 Technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Zinkbeschichtung
19 Lager 1 NBR
20 Lager 1 Technischer Kunststoff
21 Lager 1 Technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Buchse 2 Aluminium





Technische Parameter des Pneumatikventils Elephant 4V320-08 220V

Name Wert
Pneumatischer Verteiler Modell 4V320-08 220 V
Betriebsdruck, bar 1,5 ÷ 8
Versorgungsspannung, V 220V
Betätigungsfrequenz, Zyklen/Sek 5





Abmessungen und Maße des Elephant 4V320-08 220V pneumatischen Wegeventils

Modell 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 83.4
P, mm 22
S, mm 20
T, mm 6.5
U, mm 2.4
Hmm 82.4
Skizze der Abmessungen und Maße des Pneumatikventils Elephant




Technische Parameter des Endschalterelements Elephant APL-210N

Name Wert
Grenztastergehäuse Modell APL-210N
Lebensdauer, Jahre 10





Abmessungen und Maßeinheiten des Grenztasters Elephant APL-210N EX

Modell Hmm L, mm B, mm D, mm D1, mm M
APL-210N 77 112 88 10 5 20x1.5
Skizze der Abmessungen und Maßeinheiten des Endschalters Elephant APL-210N



Technische Parameter der Handräder Elephant MON

Name Wert
Montagemethode Horizontal/Vertikal
Schutzart, IP 67
Verbindungstyp ISO 5211





Abmessungen und Maße des Handrads Elephant

Modell HDM-1
b1, mm 14
N, mm 22
b2, mm 14
M, mm 16
D1, mm 50
D2, mm 70
D3, mm 50
D4, mm 70
ØC, mm 88
C, mm 120
A, mm 90
F, mm 115
Y, mm 145
4-M1 4-M6
4-M2 4-M8
4-Ø1 4-Ø6,5
4-Ø2 4-Ø8,5
E, mm 70x70
B, mm 55
S, mm 53
K, mm 10
T, mm 145



Skizze der Abmessungen und Maße des Elephant-Handrads





Teile- und Materialtabelle für Handrad Elephant MON

Nr. Name Material
1 Stiel für die Installation des Pneumatikaktuators Stahl 45
2 O-Ring EPDM
3 Haltefeder Federstahl
4 Obere Endkappe Aluminiumlegierung
5 Schrauben Stahl 304
6 Haltebügel (Hauptglied) Stahl 304
7 Gehäuse Aluminiumlegierung
8 O-Ring EPDM
9 Getriebe Sphäroguss QT50
10 Adapterkupplung Sphäroguss QT40
11 Getriebeschaft Sphäroguss QT40
Skizze der Teile und Materialien des Handrads Elephant MON





Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern



Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Luft, Dampf, Industriewasser, Öl, Erdölprodukte
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    176 Nm
  • Endschalter
    haben
  • Typ des pneumatischen Antriebs
    Doppelwirkung

Bewertungen (0)

Dokumentation
nullLimit switch unit ELEPHANT APL-210N
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-46847DN10016 bar €1.115,55 0 Auf Lager
    D160-46551DN1540 bar €475,94 Ausverkauft
    D160-46854DN15016 bar €2.240,29 Ausverkauft
    D160-46601DN2040 bar €475,24 Ausverkauft
    D160-46861DN20016 bar €3.070,85 Ausverkauft
    D160-46807DN2540 bar €460,10 Ausverkauft
    D160-46808DN3240 bar €476,94 Ausverkauft
    D160-46825DN4040 bar €637,72 Ausverkauft
    D160-46826DN5040 bar €677,12 Ausverkauft
    D160-46827DN6516 bar €806,72 Ausverkauft
    D160-46828DN8016 bar €886,36 Ausverkauft
