Elephant | SKU: D160-49302

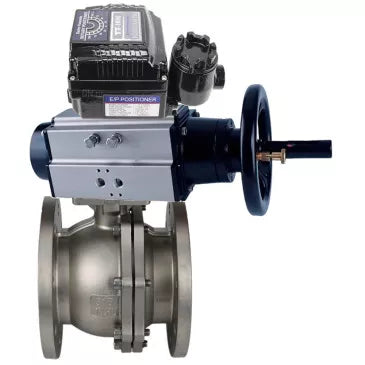

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN80-100 16 bar, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem pneumatischem Antrieb PA-DA-105-1 und mit elektro-pneumatischem Drehpositionsgeber YT-1000RSN mit Rückmeldung

€1.390,49

inkl. MwSt. Versand wird beim Checkout berechnet.

Anschlussgröße

Druck

Produktvarianten

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN80-100 16 bar, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem pneumatischem Antrieb PA-DA-105-1 und mit elektro-pneumatischem Drehpositionsgeber YT-1000RSN mit Rückmeldung - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Kugelhähne dürfen nicht als Regelventile verwendet werden.
Der pneumatische Drehantrieb ist dafür ausgelegt, den Prozess der Steuerung von Industrieventilen zu automatisieren sowie die Position des Ventilabsperrkörpers zu bestimmen.
Elektropneumatischer Drehpositionssteller wird verwendet, um pneumatische Drehaktuatoren mittels elektrischem Regler oder Steuersystem mit analogem DC-Ausgangssignal im Bereich von 4 bis 20 mA zu steuern.

Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-H DN80-100 16 bar, voll durchgängig, Flanschanschluss, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem pneumatischem Antrieb PA-DA-105-1 und mit elektro-pneumatischem Drehpositionsregler YT-1000RSN mit Rückmeldung:

Parameter	Wert
Nenndruck PN, bar	16
Arbeitstemperatur des Mediums, °C	Von -50 bis 200
Art des Ventilgeräts	Zweiwege
Anwendung	Wärmeversorgung
Arbeitsmedium	Wasser, Luft, Dampf, technisches Wasser, Öl, Ölprodukte
Verbindung zur Pipeline	Flansch
Art des Durchflussquerschnitts	Vollbohrung
Dichtheitsklasse	A
Art der Steuerung	Mit pneumatischem Antrieb
Verbindung	Flansch
Kontrolle	Doppelwirkender pneumatischer Antrieb
Vorhandensein von Endschaltern	NEIN
Vorhandensein eines pneumatischen Verteilers	NEIN
Vorhandensein eines elektro-pneumatischen Stellgeräts	Ja
Garantie, Jahre	1
Herstellungsland	China

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, voll durchgangsflansch, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem pneumatischem Antrieb PA-DA-105-1 und mit elektro-pneumatischem Drehpositionsgeber YT-1000RSN mit Rückmeldung:

Modell	L, mm	S, mm	C, mm	Hmm	A, mm	E, mm	ØD, mm	ØD1, mm	ØD2, mm
DN80	180	62.5	117.5	115	495	200	200	168	138
DN100	190	62.5	117.5	221	495	200	221	180	157

Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-H DN80-100 16 bar, Vollbohrung, Flansch, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem pneumatischem Antrieb PA-DA-105-1 und mit elektro-pneumatischem Drehpositionsgeber YT-1000RSN mit Rückmeldung:

Nr.	Teilename	Material
1	Körper	Stahl 316
2	Kugeldichtung	RPTFE
3	Ball	Stahl 316
4, 6, 12	Schraube, Mutter	Stahl 304
5, 10	Siegel	PTFE
7	Zapfen	Stahl 316
8	Stängel	Stahl 316
9	Drüse	PTFE
11	Stopfbuchsenkomponente	Stahl 304

Technische Parameter der pneumatischen Antriebe Elephant:

Name	Wert
Konstruktion	Doppeltwirkend
Steuerdruck, bar	2 ÷ 8
Verfügbarkeit des manuellen Verdopplers	NEIN

Abmessungen und Größen der Pneumatikaktuatoren Elephant:

Modell des pneumatischen Antriebs	PA-DA-105-1
A, mm	495
A1, mm	461.5
B, mm	133
C, mm	109.5
D, mm	153
E, mm	57.5
F, mm	64
G, mm	26
Hmm	80
Ich, mm	30
N, mm	22
B, mm	200
J, mm	102
K, mm	70
L, mm	M10x16
M, mm	M8x13
O, mm	4
P, mm	4
S, mm	M6
T, mm	24
U, mm	32

Teile- und Materialtabelle für pneumatische Antriebe Elephant:

Nr.	Teilename	Material
1	Blinkerschraube	ABS (Kunststoff)
2	Positionsanzeige	ABS (Kunststoff)
3	Federklammer	Edelstahl 304
4	Waschmaschine	Edelstahl 304
5	Externe Unterlegscheibe	Technischer Kunststoff
6	Einstellschraube	Edelstahl 304
7	Nuss	Edelstahl 304
8	Waschmaschine	Edelstahl 304
9	Körper	Extrudierte Aluminiumlegierung
10	Kolben	Druckguss-Aluminiumlegierung
11	Kolben-O-Ring	NBR
12	Lagergruppe	Technischer Kunststoff
13	O-Ring der Endkappe	NBR
14	Endkappe	Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet
15	Befestigungsschraube	Edelstahl 304
16	Innenscheibe	Technischer Kunststoff
17	Dichtungsring	NBR
18	Lager	Technischer Kunststoff
19	Halter	Legierter Stahl
20	Gang	Legierter Stahl
21	Lager	Technischer Kunststoff
22	Dichtungsring	NBR

Technische Parameter der elektropneumatischen Drehpositionssteller Elephant YT-1000RSN

Name	Wert
Modell des elektropneumatischen Stellungsreglers	YT-1000RSN
Steuersignal Eingang, mA	4 ~ 20
Interner Widerstand, Ohm	250 (±15)
Eingangsdruck, bar	1,4~7
Hebelwegwinkel	0~90°
Druckluftanschlussgewinde	1/4″
Anschlussgewinde für Druckmessgerät	1/8″
Kabelverschraubung	G1/2″
Schutzart	IP66
Druckluftdurchflussrate, l/min	3
Auslassluftstromrate, l/min	80
Korpusmaterial	Aluminiumguss

Abmessungen und Größen der elektropneumatischen Drehpositionsgeber Elephant YT-1000RSN:

Positionierermodell	YT-1000RSI
A, mm	224.3
B, mm	166.5
C, mm	117.5
D, mm	132.3
E, mm	6
F, mm	122
G, mm	45
Hmm	45
Ich, mm	23
J, mm	27
K, mm	32.5
L, mm	35.5
M, mm	91.8
N, mm	37.2
O, mm	43.5
P, mm	26.5
Q, mm	33
R, mm	80.25
S, mm	62.5
T, mm	8
U1, mm	70
U2, mm	93
V1, mm	40
V2, mm	63
B, mm	26
X, mm	32
Y, mm	9
Z, mm	24

Spezifikation

Herkunftsland

China
Portöffnung

volle Bohrung
Körpermaterial

Edelstahl AISI 316
Maximal zulässige Temperatur

200 °C
Verbindungstyp

Flansch
Steuerungstyp

Pneumatisch betätigt
Betriebsumgebung

Wasser, Luft, Dampf, Industriewasser, Öl, Erdölprodukte
Typ der Dichtung

PTFE
Explosionsgeschützt

NEIN
Drehmoment

176 Nm
Endschalter

NEIN
Typ des pneumatischen Antriebs

Doppelwirkung
