Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollb – Valve Elephant
Elephant  |  SKU: D160-49334

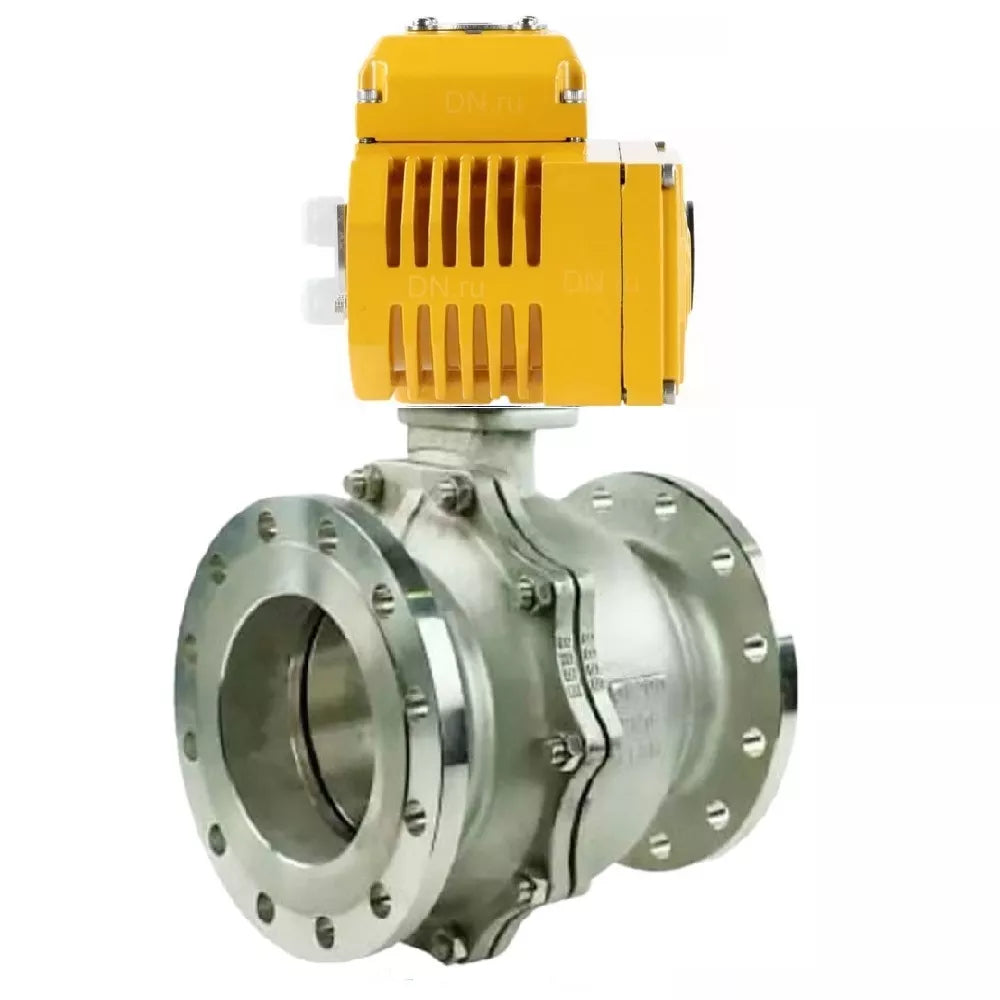

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-O1-380VAC-U1 380V

€2.818,59
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-O1-380VAC-U1 380V - DN200 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind. Der Einsatz von Kugelventilen als Regelventile ist nicht erlaubt.

Elektrische Antriebe werden direkt an Rohrleitungsarmaturen montiert. Die Einbaumaße entsprechen der internationalen Norm ISO 05211 / DIN3337. Vier Mikroschalter werden verwendet, um den Hub der Abtriebswelle entsprechend den Endlagen des Arbeitselements der Armatur zu begrenzen. Elektrische Antriebe sind für den Betrieb im Nenn-Kurzzeitbetrieb S2 ausgelegt.





Technische Merkmale von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit elektrischem Antrieb 1/4-Umdrehung Elephant QT-N-EM-O1-380VAC-U1 380V:

Name Bedeutung
Nenn­druck, bar 16
Anschlussart Flansch
Steuerungstyp Mit Elektroantrieb
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Krankugeldurchgang volle Bohrung
Klimaleistung U1
Arbeitstemperatur, °C von -29 bis 150
Beitritt Flansch
Kontrolle Elektroantrieb 380V
Dichtungsklasse A
Wasseraufnahme NEIN
Art des Kranvorrichtung Zweiwege
Mittwoch Wasser, Luft, neutrale Umgebungen





Skizzenmaße und Maße der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 PN16 Vollbohrung, Flansch, Gehäuse - Edelstahl 316, mit elektrischem Antrieb 1/4-Umdrehung Elephant QT-N-EM-O1-380VAC-U1 380V



Abmessungen und Größen von Kugelhähnen Elephantu BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-O1-380VAC-U1 380V:

Modell DN, mm L, mm Hmm D, mm D1, mm D2, mm L1, mm H1, mm
DN200 200 400 180 340 295 268 269 155
DN250 250 450 296 405 355 320 268 212





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 PN16 voll durchgangsflansch, Gehäuse - Edelstahl 316, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-O1-380VAC-U1 380V



Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-O1-380VAC-U1 380V:

Artikelnr. Details Material
1 Rahmen Edelstahl 316
2 Unterlage Edelstahl 316+Graphit
3 Deckel Edelstahl 316
4 schrauben Edelstahl ASTM A193 Gr.B8M Cl2
5 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
6 Kugeldichtung PTFE
7 Ball Edelstahl 316
8 Aktie Edelstahl 316
9 Druckstück PTFE
10 Stangendichtung PTFE
11 Stopfbuchsendichtung Edelstahl 316
12 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
13 Stützrahmen Edelstahl 304
14 Unterlage Edelstahl 304
15 Haarnadel Edelstahl ASTM A193 Gr.B8M Cl2
16 schrauben Edelstahl ASTM A193 Gr.B8M Cl2
17 Stoßdämpfendes Pad Edelstahl
18 Haarnadel Edelstahl ASTM A193 Gr.B8M Cl2
19 schrauben Edelstahl ASTM A193 Gr.B8M Cl2
20 Gang Stahl 45
22 Schrauben Edelstahl ASTM A193 Gr.B8M Cl2





Technische Parameter der Elektromotoren QT-N-EM-O1-380VAC-U1:

Name Bedeutung
Elektroantriebsmodell QT-N-EM-O1-380VAC-U1
Versorgungsspannung 380 V
Umgebungstemperatur von -20°C bis 70°C
Verfügbarkeit der manuellen Sicherung Hexagon
Endschalter Es gibt
Schutzgrad des Gehäuses IP67





Skizze der Abmessungen und Größen von Elektromotoren QT-N-EM-O1-380VAC-U1



Abmessungen und Größen der Elektromotoren QT-N-EM-O1-380VAC-U1:

Antriebsmodell L, mm H1, mm A, mm
QT-N-060EM-O1-380VAC-U1 269 155 174
QT-N-080EM-O1-380VAC-U1 268 212 164





Skizze des Geräts der elektrischen Antriebe QT-N-EM-O1-380VAC-U1



Das Design der elektrischen Antriebe QT-N-EM-O1-380VAC-U1:

Nr. Details
1 Abtriebswelle
2 Kabelschloss
3 Mechanischer Begrenzer
4 Manueller Verdoppler
5 Fall
6 Abdeckung
7 Sichtfenster
8 Staubschutz

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrisch angetrieben
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    380 V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    380 Nm
  • Endschalter
    haben
