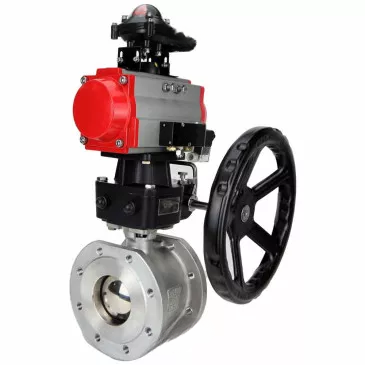

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator, LSU APL-510N EX und MON-ISO Getriebe

Das Kugelventil wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind. Der Einsatz von Kugelventilen als Regelventile ist nicht erlaubt.

Pneumatische Antriebe Elephant doppeltwirkend rotativ PADA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Die manuelle Übersteuerung mit Schneckengetriebe und Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrelements um eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben. Geeignet für den Einsatz sowohl im Innen- als auch im Außenbereich. Das modulare Design der manuellen Übersteuerung soll die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsaufgaben bieten.

Die Endschaltereinheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrelements des Rohrleitungsventils zu visualisieren. In der Regel enthält ein versiegeltes Gehäuse zwei mechanische Schalter, die für eine Spannung von bis zu 250 V ausgelegt sind, die die Position des Betätigungsstabs überwachen und in den Endstellungen Signale geben. Sie sind oben auf der Betätigungsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige Hemisphäre des visuellen Indikators. Wenn das angeschlossene Rohrleitungsventil geschlossen ist, ist nur der rote Teil der Hemisphäre mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, nur der gelbe Teil mit der Aufschrift OPEN. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen den offenen und geschlossenen Positionen verringert die Wahrscheinlichkeit einer fehlerhaften Wahrnehmung der Informationen. Dank der Verwendung der Endschaltereinheit wird es möglich, Informationen über die Position des Rohrleitungsventils (offen / geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose bei Fehlererkennung vereinfacht.

Technische Parameter des Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator, LSU APL-510N EX und MON-ISO Getriebe

Skizze der Abmessungen und Größen der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, LSU APL-510N EX und MON-ISO Getriebe

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator, LSU APL-510N EX und MON-ISO Getriebe

Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, LSU APL-510N EX und MON-ISO Getriebe, doppeltwirkender Pneumatik-Antrieb PA-DA, LSU APL-510N EX und Reduzierer MON-ISO

Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatikaktuator, LSU APL-510N EX und MON-ISO Getriebe

Pneumatischer Antrieb Elephant

Technische Parameter des Pneumatikantriebs Elephant

Tabelle der Teile und Materialien des Pneumatikantriebs

Manuelle Sicherung Elephant MON-ISO

Technische Parameter der manuellen Sicherung Elephant MON-ISO

Skizze der Abmessungen und Größen der manuellen Sicherung Elephant MON-ISO

Abmessungen und Größen des manuellen Backups Elephant MON-ISO:

Skizze der Teile und Materialien des manuellen Backup Elephant MON-ISO

Tabelle der Teile und Materialien des manuellen Backups Elephant MON-ISO:

Endschalterblock Elephant APL-510N EX

Technische Parameter der Grenztasteinheit Elephant APL-510N EX

Skizze der Abmessungen und Größen des Endschalterblocks Elephant APL-510N EX

Abmessungen und Größen der Endschaltereinheit Elephant APL-510N EX:

Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern
