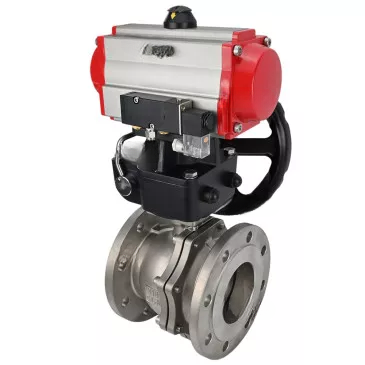

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollb – Valve Elephant
Elephant  |  SKU: D160-49375

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, Pneumatikverteiler 4M310-08 220V und MON-ISO Getriebe

€2.928,29
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-250 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, Pneumatikverteiler 4M310-08 220V und MON-ISO Getriebe - DN200 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind. Der Einsatz von Kugelventilen als Regelventile ist nicht erlaubt.

Pneumatische Antriebe Elephant doppeltwirkend rotativ PADA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Pneumatische Verteiler werden zur Steuerung in pneumatischen Systemen mit einer NAMUR-Anschlussfläche verwendet, um Verteiler durch Durchgangslöcher im Gehäuse zu installieren. Die elektromagnetische Steuerung erfolgt mittels Spulen mit den Spannungen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Verteiler über einseitige oder zweiseitige Steuerung. Pneumatische Verteiler mit elektromagnetischer Steuerung gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für drei (3/2) und fünf (5/2 und 5/3) lineare pneumatische Verteiler. Sie sind für den Einsatz mit Vierteldreh-Pneumatikaktuatoren vorgesehen.

Die manuelle Übersteuerung mit Schneckengetriebe und Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrelements um eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldreh-Antrieben. Geeignet für den Einsatz sowohl im Innen- als auch im Außenbereich. Das modulare Design der manuellen Übersteuerung soll die effektivste und effizienteste Lösung für das gesamte Spektrum der manuellen Übersteuerungsaufgaben bieten.





Technische Parameter der Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4M310-08 220V und Reduzierer MON-ISO:

Name Bedeutung
Nenn­druck PN, bar 16
Arbeitstemperatur, °C von -29 bis 150
Art des Kranvorrichtung Zweiwege
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Arbeitsumfeld Wasser, Luft, neutrale Umgebungen
Verbindung zur Pipeline Flansch
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt Flansch
Kontrolle doppeltwirkender pneumatischer Antrieb
Verfügbarkeit von Endschaltern NEIN
Verfügbarkeit des pneumatischen Verteilers Es gibt
Verfügbarkeit des elektropneumatischen Stellungsreglers NEIN
Durchschnittliche Lebensdauer, Jahre 10
Garantie, y. 1





Skizze der Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 voll durchgangsflansch, Gehäuse - Edelstahl 316, mit einem doppeltwirkenden Pneumatikzylinder PA-DA, Pneumatikverteiler 4M310-08 220V und einem Reduzierer MON-ISO



Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikverteiler 4M310-08 220V und Reduzierstück MON-ISO:

Modell DN, mm L, mm Hmm ØD, mm ØD1, mm ØD2, mm A, mm E, mm H1, mm
DN200 200 400 180 340 295 268 405 174 195
DN250 250 450 296 405 355 320 465 199 195





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(2Stk)-FP-F-ISO-R DN200-250 PN16 voll durchgangsflansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4M310-08 220V und Reduzierer MON-ISO



Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-250 PN16 Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4M310-08 220V und Reduzierer MON-ISO:

Artikelnr. Details Material
1 Rahmen Edelstahl 316
2 Unterlage Edelstahl 316+Graphit
3 Deckel Edelstahl 316
4 schrauben Edelstahl ASTM A193 Gr.B8M Cl2
5 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
6 Kugeldichtung PTFE
7 Ball Edelstahl 316
8 Aktie Edelstahl 316
9 Druckstück PTFE
10 Stangendichtung PTFE
11 Stopfbuchsendichtung Edelstahl 316
12 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
13 Stützrahmen Edelstahl 304
14 Unterlage Edelstahl 304
15 Haarnadel Edelstahl ASTM A193 Gr.B8M Cl2
16 schrauben Edelstahl ASTM A193 Gr.B8M Cl2
17 Stoßdämpfendes Pad Edelstahl
18 Haarnadel Edelstahl ASTM A193 Gr.B8M Cl2
19 schrauben Edelstahl ASTM A193 Gr.B8M Cl2
20 Gang Stahl 45
22 Schrauben Edelstahl ASTM A193 Gr.B8M Cl2





Technische Parameter des Pneumatikantriebs Elephant

Name Bedeutung
Design doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Verfügbarkeit der manuellen Sicherung NEIN





Skizze der Abmessungen und Größen des pneumatischen Antriebs Elephant





Abmessungen und Größen des pneumatischen Antriebs Elephant

Antriebsmodell DA-140 DA-160
G, mm 25 30
Mmm 80 130
N, mm 30 30
F0, mm 62 62
R, mm 30 30
B1, mm 308 465
C, mm 67.5 87.5
E, mm 157 199
J 4-M8x12 4-M10x16
ZU 4-M10x16 4-M12x20
F, mm 36 38
A1, mm 210 310
D, mm 70 87.5
H F10 F10
ICH F12 F12
L 22x22 27x27





Tabelle der Teile und Materialien des Pneumatikantriebs Elephant

NEIN. Name Menge Material Beschichtung
1 Rahmen 1 extrudiertes Aluminium hart eloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Verzinkung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Druckring 2 technischer Kunststoff
12 Ring 1 technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Verzinkung
19 Lager 1 NBR
20 Lager 1 technischer Kunststoff
21 Lager 1 technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Ärmel 2 Aluminium





Pneumatischer Verteiler Elephant 4m310-08 220v





Technische Parameter des pneumatischen Verteilers Elephant 4m310-08 220v

Name Bedeutung
Typ des pneumatischen Verteilers Schieberventil
Modell des pneumatischen Verteilers 4m310-08 220 V
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220 V
Antwortfrequenz, Zyklen/Sek 5





Skizze der Abmessungen und Größen des Pneumatikverteilers Elephant 4m310-08 220v



Abmessungen und Größen des Pneumatikverteilers Elephant 4m310-08 220v

Modell des pneumatischen Verteilers 4M310-08
D, mm 32
E, mm 69
F, mm 40
Ich, mm 45
K, mm 40
L, mm 134.5
M, mm 40
N, mm 24
S, mm 27
U, mm 2.4
Hmm 17.5





Manuelle Sicherung Elephant MON-ISO



Technische Parameter der manuellen Sicherung Elephant MON-ISO

Name Bedeutung
Manuelles Backup-Modell MON-ISO
Klimaleistung U, UHL, T, OM
Installationsmethode horizontal/vertikal
Schutzart, IP 67
Anschlussart ISO 5211





Skizze der Abmessungen und Größen der manuellen Sicherung Elephant MON-ISO





Abmessungen und Größen des manuellen Backups Elephant MON-ISO:

Modell MON4-1200-T54-ISO
b1, mm 27
N, mm 32
b2, mm 27
M, mm 30
D1, mm Ø102
4-M1, mm 4-M10
D2, mm Ø125
4-M2, mm 4-M12
E, mm 129x129
D3, mm Ø125
4-Ø1, mm 4-Ø12,5
D4, mm Ø140
4-Ø2, mm 4-Ø16,5
A, mm 188.5
B, mm 93
ØC, mm Ø174
F, mm 202
T, mm 94
Y, mm 280
Hmm 195
S, mm 84
K, mm 15
Ø Lenkrad, mm 320





Skizze der Teile und Materialien des manuellen Backup Elephant MON-ISO



Tabelle der Teile und Materialien des manuellen Backups Elephant MON-ISO:

Artikelnr. Details Material
1 Stange zur Montage eines pneumatischen Antriebs Stahl 45
2, 8 Dichtungsring EPDM
3 Verriegelungsfeder Federstahl
4 Obere Endkappe Aluminiumlegierung
5 Schrauben Stahl 304
6 Befestigungsbügel (Hauptstange) Stahl 304
7 Rahmen Aluminiumlegierung
9 Reduzierstück Gusseisen VCh50
10 Übergangskupplung Gusseisen VCh40
11 Getriebestange Gusseisen VCh40





Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    380 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung
