Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 16 bar Vollb – Valve Elephant
Elephant  |  SKU: D160-49516

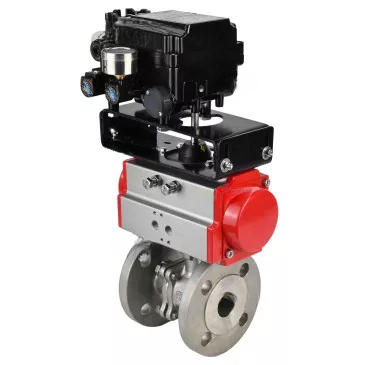

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatik-Antrieb und YT-1000RSN Pneumatik-Steller

€3.022,65
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatik-Antrieb und YT-1000RSN Pneumatik-Steller - DN200 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.

Elephant pneumatische doppeltwirkende Drehaktuatoren PADA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.



Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316

Parameter Wert
Nenn-Druck PN, bar 16
Betriebstemperatur, °C -29 bis 150
Ventiltyp Zweiwege
Anwendung Wasserversorgung, Heizung, Industrie
Arbeitsmedium Wasser, Luft, neutrale Medien
Rohrleitungsanschluss Flansch
Wasserschöpfung NEIN
Bohrungstyp Vollbohrung
Steuerungstyp Mit pneumatischem Antrieb
Verbindungstyp Flansch
Betrieb Doppelwirkender pneumatischer Antrieb
Endschalter NEIN
Pneumatischer Verteiler Ja
Elektropneumatischer Stellungsregler NEIN
Durchschnittliche Lebensdauer, Jahre 10
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316

DN L H ØD ØD1 ØD2 A E S C
200 400 180 340 295 268 405 174 62.5 117.5
250 450 296 405 355 320 465 199 62.5 117.5
300 610 305 460 410 378 542 257 62.5 117.5

Skizzenmaße und Maße der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316

Nr. Teilename Material
1 Körper Edelstahl 316
2 Dichtung Edelstahl 316 + Graphit
3 Abdeckung Edelstahl 316
4 Nuss Edelstahl ASTM A193 Gr.B8M Cl2
5 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
6 Kugeldichtung PTFE
7 Ball Edelstahl 316
8 Stängel Edelstahl 316
9 Stützpolster PTFE
10 Schaftdichtung PTFE
11 Verpackungssiegel Edelstahl 316
12 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
13 Stützrahmen Edelstahl 304
14 Dichtung Edelstahl 304
15 Zucht Edelstahl ASTM A193 Gr.B8M Cl2
16 Nuss Edelstahl ASTM A193 Gr.B8M Cl2
17 Dämpfungsdichtung Edelstahl
18 Zucht Edelstahl ASTM A193 Gr.B8M Cl2
19 Nuss Edelstahl ASTM A193 Gr.B8M Cl2
20 Getriebe Stahl 45
22 Schrauben Edelstahl ASTM A193 Gr.B8M Cl2

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316





Technische Parameter des pneumatischen Antriebs Elephant

Parameter Wert
Design Doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Manuelle Übersteuerung NEIN





Abmessungen und Maße des Pneumatikaktuators Elephant

Modell DA-140 DA-160 DA-210
G, mm 25 30 40
M, mm 80 130 130
N, mm 30 30 30
f0, mm 62 62 79
P, mm 30 30 30
B1, mm 308 465 542
C, mm 67.5 87.5 113
E, mm 157 199 257
J 4-M8x12 4-M10x16
K 4-M10x16 4-M12x20 4-M12x20
F, mm 36 38 38
A1, mm 210 310 390
D, mm 70 87.5 113
H F10 F10 -
ICH F12 F12 F14
L 22x22 27x27 36x36

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Teilename Menge Material Beschichtung
1 Körper 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenstecker 2 Aluminiumguss -
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation / Verzinkter Zink
5 Stecker 8 Edelstahl -
6 Kolbenring 2 NBR -
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff -
9 Kolbenring 2 NBR -
10 Stecker 2 NBR -
11 Anschlagring 2 Technischer Kunststoff -
12 Ring 1 Technischer Kunststoff -
13 Waschmaschine 1 Edelstahl -
14 Federklemme 2 Edelstahl -
15 Indikator 1 Plastik -
16 Blinkergehäuse 1 Plastik -
17 Lager 1 Technischer Kunststoff -
18 Nocken 1 Stahl Oxidation / Verzinkter Zink
19 Lager 1 NBR -
20 Lager 1 Technischer Kunststoff -
21 Lager 1 Technischer Kunststoff -
22 O-Ring 2 NBR -
23 O-Ring 2 NBR -
24 Lager 2 Edelstahl -
25 Einstellmutter 2 Edelstahl -
26 Einstellschraube 2 Edelstahl -
27 Buchse 2 Aluminium -



Technische Parameter der elektropneumatischen Drehpositionsgeber Elephant

Parameter Wert
Steuersignal Eingang, mA 4 ~ 20
Interner Widerstand, Ohm 250 (±15)
Eingangsdruck, bar 1,4 ~ 7
Hebelwegwinkel 0 ~ 90°
Druckluftanschlussgewinde 1/4″
Messanschlussgewinde 1/8″
Kabeleinführung G1/2″
Schutzart IP66
Druckluftverbrauch, L/min 3
Luftausstoß, L/min 80
Gehäusematerial Aluminiumguss





Abmessungen und Maße von elektropneumatischen Drehpositionsgebern Elephant

Parameter Wert (mm)
Modell YT-1000RSI
A 224.3
B 166.5
C 117.5
D 132.3
E 6
F 122
G 45
H 45
ICH 23
J 27
K 32.5
L 35.5
M 91.8
N 37.2
O 43.5
P 26.5
Q 33
R 80.25
S 62.5
T 8
U1 70
U2 93
V1 40
V2 63
W 26
X 32
Y 9
Z 24
Skizze der Abmessungen und Maße von elektropneumatischen Drehpositionsgebern Elephant



Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern





Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Typ der Dichtung
    PTFE
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    380 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung

Bewertungen (0)

Dokumentation
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with without feedback for pneumatic rotary actuators control signal 4-20 mA without explosion protection
nullElectropneumatic rotary positioner ELEPHANT YT-1000RSN with or without feedback
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-49516DN20016 bar €3.022,65 0 Auf Lager
    D160-49517DN200 mit Rückmeldung16 bar €3.177,84 Ausverkauft
    D160-49518DN25016 bar €5.293,73 Ausverkauft
    D160-49519DN250 mit Rückmeldung16 bar €5.448,92 Ausverkauft
    D160-49520DN30016 bar €8.246,36 Ausverkauft
    D160-49521DN300 mit Rückmeldung16 bar €8.401,55 Ausverkauft
