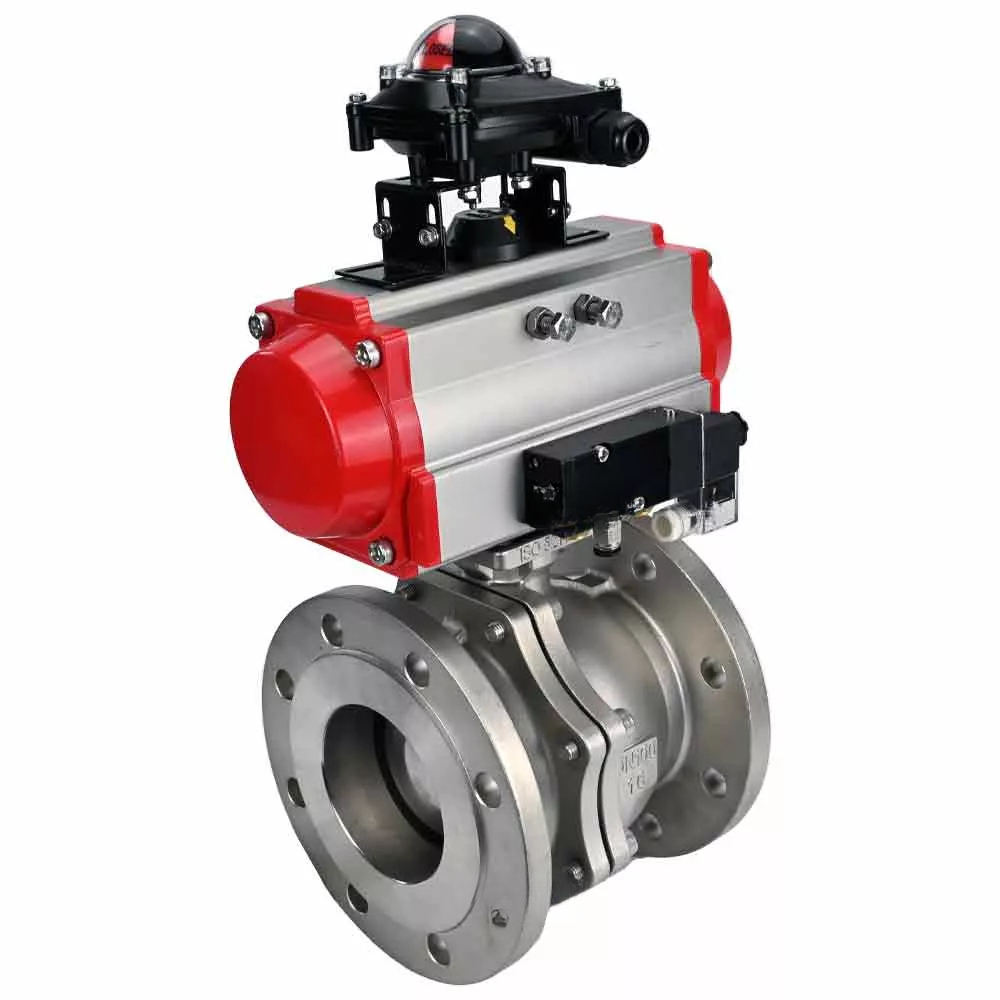

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, Pneumatikverteiler 4M310-08 220V und LSU APL-510N EX

Das Kugelventil wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind. Der Einsatz von Kugelventilen als Regelventile ist nicht erlaubt.

Pneumatische Antriebe Elephant doppeltwirkend rotativ PADA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Pneumatische Verteiler werden zur Steuerung in pneumatischen Systemen mit einer NAMUR-Anschlussfläche verwendet, um Verteiler durch Durchgangslöcher im Gehäuse zu installieren. Die elektromagnetische Steuerung erfolgt mittels Spulen mit den Spannungen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Verteiler über einseitige oder zweiseitige Steuerung. Pneumatische Verteiler mit elektromagnetischer Steuerung gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für drei (3/2) und fünf (5/2 und 5/3) lineare pneumatische Verteiler. Sie sind für den Einsatz mit Vierteldreh-Pneumatikaktuatoren vorgesehen.

Die Endschaltereinheit ist ein elektrisches Gerät, das dazu dient, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrelements des Rohrleitungsventils zu visualisieren. In der Regel enthält ein versiegeltes Gehäuse zwei mechanische Schalter, die für eine Spannung von bis zu 250 V ausgelegt sind, welche die Position des Betätigungsstabs überwachen und in den Endstellungen Signale geben. Sie sind oben auf der Betätigungsfläche montiert. Im oberen Teil der Endschaltereinheit befindet sich eine zweifarbige Hemisphäre des visuellen Indikators. Wenn das angeschlossene Rohrleitungsventil geschlossen ist, ist nur der rote Teil der Hemisphäre mit der Aufschrift CLOSED sichtbar; wenn es geöffnet ist, nur der gelbe Teil mit der Aufschrift OPEN. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen den offenen und geschlossenen Positionen verringert die Wahrscheinlichkeit einer fehlerhaften Wahrnehmung der Informationen. Dank der Verwendung der Endschaltereinheit wird es möglich, Informationen über die Position des Rohrleitungsventils (offen / geschlossen) an automatisierte Steuerungssysteme zu übertragen, was die Zuverlässigkeit des Systems als Ganzes erhöht und die Diagnose bei Fehlererkennung vereinfacht.

Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 PN16 voll durchgängig, Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatik-Antrieb PA-DA, Pneumatikverteiler 4M310-08 220V und LSU APL-510N EX:

Skizze der Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 voll durchgangsflansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikzylinder PA-DA, Pneumatikverteiler 4M310-08 220V und LSU APL-510N EX

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4M310-08 220V und LSU APL-510N EX:

Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 PN16 voll durchgängig, flansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4M310-08 220V und LSU APL-510N EX

Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R DN200-300 PN16 voll durchgangsflansch, Gehäuse - Edelstahl 316, mit doppeltwirkendem Pneumatikaktuator PA-DA, Pneumatikverteiler 4M310-08 220V und LSU APL-510N EX:

Technische Parameter des Pneumatikantriebs Elephant

Tabelle der Teile und Materialien des Pneumatikantriebs Elephant

Pneumatischer Verteiler Elephant 4m310-08 220v

Technische Parameter des pneumatischen Verteilers Elephant 4m310-08 220v

Skizze der Abmessungen und Größen des Pneumatikverteilers Elephant 4m310-08 220v

Abmessungen und Größen des Pneumatikverteilers Elephant 4m310-08 220v

Endschalterblock Elephant APL-510N EX

Technische Parameter der Grenztasteinheit Elephant APL-510N EX

Skizze der Abmessungen und Größen des Endschalterblocks Elephant APL-510N EX

Abmessungen und Größen des Endschalterblocks Elephant APL-510N EX

Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern
