Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 16 bar Vollb – Valve Elephant
Elephant  |  SKU: D160-49571

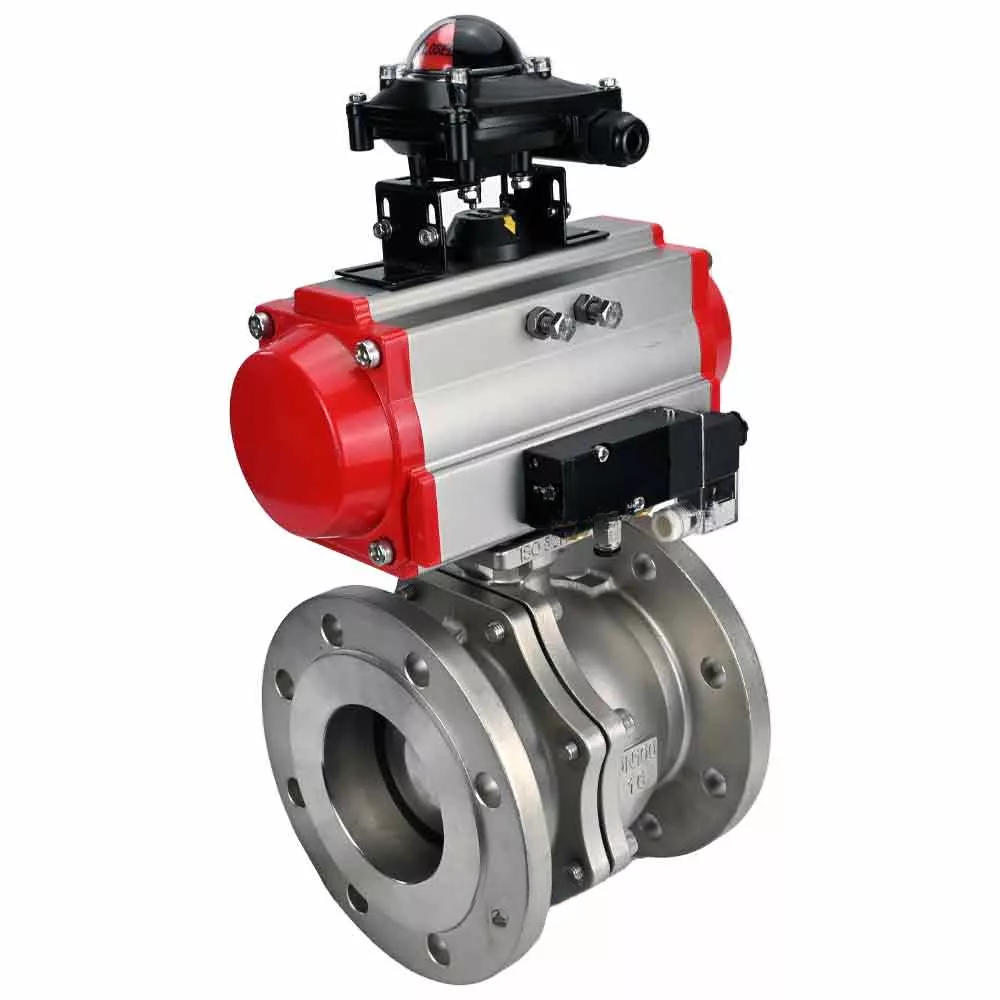

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit PA-SA Pneumatikaktuator mit Rückstellfedern, Pneumatikverteiler 4M310-08 24V und LSU APL-510N EX

€3.355,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R DN200-300 16 bar Vollbohrung mit Flansch, Gehäuse - Edelstahl 316, mit PA-SA Pneumatikaktuator mit Rückstellfedern, Pneumatikverteiler 4M310-08 24V und LSU APL-510N EX - DN200 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.

Elephant pneumatische doppeltwirkende Drehaktuatoren PADA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.



Technische Parameter der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316

Parameter Wert
Nenn-Druck PN, bar 16
Betriebstemperatur, °C -29 bis 150
Ventiltyp Zweiwege
Anwendung Wasserversorgung, Heizung, Industrie
Arbeitsmedium Wasser, Luft, neutrale Medien
Rohrleitungsanschluss Flansch
Wasserschöpfung NEIN
Bohrungstyp Vollbohrung
Steuerungstyp Mit pneumatischem Antrieb
Verbindungstyp Flansch
Betrieb Doppelwirkender pneumatischer Antrieb
Endschalter NEIN
Pneumatischer Verteiler Ja
Elektropneumatischer Stellungsregler NEIN
Durchschnittliche Lebensdauer, Jahre 10
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen Elephant BV3232P(2pc)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316

DN L H ØD ØD1 ØD2 A E
200 400 180 340 295 268 542 257
250 450 296 405 355 320 722 333
300 610 305 460 410 378 722 333

Skizzenmaße und Maße der Kugelhähne Elephant BV3232P(2 Stück)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316

Nr. Teilename Material
1 Körper Edelstahl 316
2 Dichtung Edelstahl 316 + Graphit
3 Abdeckung Edelstahl 316
4 Nuss Edelstahl ASTM A193 Gr.B8M Cl2
5 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
6 Kugeldichtung PTFE
7 Ball Edelstahl 316
8 Stängel Edelstahl 316
9 Stützpolster PTFE
10 Schaftdichtung PTFE
11 Verpackungssiegel Edelstahl 316
12 Bolzen Edelstahl ASTM A193 Gr.B8M Cl2
13 Stützrahmen Edelstahl 304
14 Dichtung Edelstahl 304
15 Zucht Edelstahl ASTM A193 Gr.B8M Cl2
16 Nuss Edelstahl ASTM A193 Gr.B8M Cl2
17 Dämpfungsdichtung Edelstahl
18 Zucht Edelstahl ASTM A193 Gr.B8M Cl2
19 Nuss Edelstahl ASTM A193 Gr.B8M Cl2
20 Getriebe Stahl 45
22 Schrauben Edelstahl ASTM A193 Gr.B8M Cl2

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(2pc)-FP-F-ISO-R Vollbohrung mit Flansch, Gehäuse - Edelstahl 316





Technische Parameter des pneumatischen Antriebs Elephant

Parameter Wert
Design Doppeltwirkend
Steuerdruck, bar 2 ÷ 8
Manuelle Übersteuerung NEIN





Abmessungen und Maße des Pneumatikaktuators Elephant

Modell PA-SA-210 PA-SA-270
A1, mm 390 510
B1, mm 542 722
C, mm 113 146
D, mm 113 146
E, mm 257 333
F, mm 38 38
G, mm 40 52
ICH F14 F16
K 4-M12x20 4-M20x24
L, mm 36x36 46x46
M, mm 130 130
N, mm 30 30
f0, mm 79 79
P, mm 30 30

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Teilename Menge Material Beschichtung
1 Körper 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenstecker 2 Aluminiumguss -
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation / Verzinkter Zink
5 Stecker 8 Edelstahl -
6 Kolbenring 2 NBR -
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff -
9 Kolbenring 2 NBR -
10 Stecker 2 NBR -
11 Anschlagring 2 Technischer Kunststoff -
12 Ring 1 Technischer Kunststoff -
13 Waschmaschine 1 Edelstahl -
14 Federklemme 2 Edelstahl -
15 Indikator 1 Plastik -
16 Blinkergehäuse 1 Plastik -
17 Lager 1 Technischer Kunststoff -
18 Nocken 1 Stahl Oxidation / Verzinkter Zink
19 Lager 1 NBR -
20 Lager 1 Technischer Kunststoff -
21 Lager 1 Technischer Kunststoff -
22 O-Ring 2 NBR -
23 O-Ring 2 NBR -
24 Lager 2 Edelstahl -
25 Einstellmutter 2 Edelstahl -
26 Einstellschraube 2 Edelstahl -
27 Buchse 2 Aluminium -





Technische Parameter des Pneumatikventils Elephant 4M310-08 24V

Parameter Wert
Art des Pneumatikventils Spulentyp
Pneumatisches Ventilmodell 4M310-08 24V
Betriebsdruck, bar 1,5 ÷ 8
Versorgungsspannung, V 24V
Betätigungsfrequenz, Zyklen/Sek 5







Abmessungen und Maße des Elephant 4M310-08 24V pneumatischen Wegeventils

Modell 4M310-08
D mm 32
E, mm 69
F, mm 40
Ich, mm 45
K, mm 40
L, mm 134.5
M, mm 40
N, mm 24
S, mm 27
U, mm 2.4
Hmm 17.5

Skizze der Abmessungen und Maße des Pneumatikventils Elephant 4M310-08 24V





Technische Parameter der Endschalter-Einheiten Elephant APL-510N EX

Parameter Wert
Modell des Endschalterblocks APL-510N EX
Umgebungstemperatur, °C von -20 bis 66
Lebensdauer, Jahre 10







Abmessungen und Maße der Elephant APL-510N EX Endschalter-Einheiten

Parameter Wert
Modell des Endschalterblocks APL-510N EX
A, mm 118
B, mm 118
C, mm 138.4
D, mm 17
E, mm 19
F, mm 7
G, mm 3
Hmm 4
Ich, mm 59
J, mm 59
K, mm 59
L, mm 59
M, mm 121.4
Ød1, mm 50
Ød2, mm 5
Skizze der Abmessungen und Maße der Elephant APL-510N EX Endschalter-Einheiten






Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern



Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    150 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Luft, Neutrale Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    24 V
  • Explosionsgeschützt
    haben
  • Drehmoment
    380 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    federbelastet

Bewertungen (0)

Dokumentation
nullLimit switch unit ELEPHANT APL-510N EX explosion-proof
nullPneumatic valve ELEPHANT 4M310-08 spool type
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 140 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-H 40 63 bar
nullBall valve ELEPHANT BV3232P 2pc -FP-T-ISO-H
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
