Kugelhähne Elephant BV3232P(2 Stück)-FP-T-ISO-H 16 bar, Vollbohrkupplu – Valve Elephant
Elephant  |  SKU: D160-46603

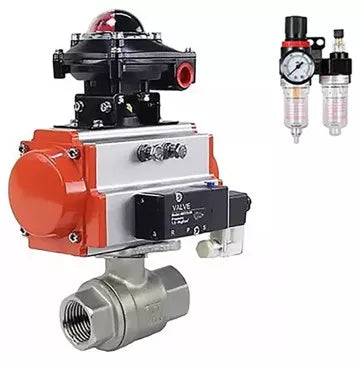

Kugelhähne Elephant BV3232P(2 Stück)-FP-T-ISO-H 16 bar, Vollbohrkupplung, Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern, mit pneumatischem Verteiler 4V320-08 220V, mit LSU APL-210N, mit ATU AFC2000

€327,57
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(2 Stück)-FP-T-ISO-H 16 bar, Vollbohrkupplung, Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern, mit pneumatischem Verteiler 4V320-08 220V, mit LSU APL-210N, mit ATU AFC2000 - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelhähnen als Regelventile ist nicht erlaubt.
Pneumatischer Elephant pneumatische doppeltwirkende Drehaktuatoren PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.
Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.
Endschaltereinheit ist für die visuelle und elektrische Signalisierung der Endlagen des Absperrkörpers von Rohrleitungsventilen ausgelegt.
Endschalter-Einheit ist für die visuelle und elektrische Signalisierung der Endstellungen des Absperrventils, Ventils oder Scheibenschiebers ausgelegt. Sie wird auf der Oberfläche des pneumatischen Antriebs montiert und mit der Antriebswelle nach DIN-Norm verbunden. Das abgedichtete Gehäuse enthält üblicherweise zwei Sensoren, die die Position der Antriebswelle überwachen und in den Extremstellungen signalisieren. Als Sensoren werden OMRON-Mikroschalter, induktive Sensoren oder Reed-Schalter verwendet. Die visuelle Anzeige der Position kann am Gehäuse der Einheit beobachtet werden, dort befindet sich ein 3D-Visueller Indikator ROT-GESCHLOSSEN und GRÜN-GEÖFFNET.
Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems zuzuführen.







Technische Parameter der Kugelhähne Elephant BV3232P(2Stk)-FP-T-ISO-H 16 bar, Vollbohrung Kupplung, Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern, mit pneumatischem Verteiler 4V320-08 220V, mit LSU APL-210N, mit ATU AFC2000:

Parameter

Wert

Arbeitstemperatur des Mediums, °C

Von -20 bis 230

Anwendung

Wärmeversorgung

Arbeitsmedium

Wasser, Luft, Dampf, schwach aggressive Medien, Öle, Betriebswasser, Wasser-Glykol-Lösungen, Erdölprodukte

Rohrleitungsanschluss

Kupplung (Gewinde)

Art des Passagenabschnitts

Vollbohrung

Steuerungstyp

Mit pneumatischem Antrieb

Verbindung

Innengewinde

Kontrolle

Pneumatischer Antrieb mit Rückstellfedern

Vorhandensein von Endschaltern

Ja

Verfügbarkeit des pneumatischen Verteilers

Ja

Garantie, Jahre

1


Abmessungen und Größen von Kugelhähnen Elephant BV3232P(2pc)-FP-T-ISO-H 16 bar, Vollbohrung Kupplung, Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern, mit pneumatischem Verteiler 4V320-08 220V, mit LSU APL-210N, mit ATU AFC2000:

Modell Hmm D, mm L, mm B1, mm E, mm H2, mm X , mm Y, mm
DN10 77 10 63 153 72 34 162 139
DN15 77 15 58 153 72 37 162 139
DN20 77 20 66 153 72 40 162 139
DN25 77 25 72 153 72 54 162 139
DN32 77 32 83 153 72 60 162 139
DN40 77 40 95 174 89 70 162 139
DN50 77 50 95 174 89 70 162 139
DN65 77 65 147 216 109 94.5 162 139
DN100 77 100 204 279 134 122 162 139




Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(2pc)-FP-T-ISO-H 16 bar, Vollbohrkupplung, Edelstahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb PA-SA mit Rückstellfedern, mit pneumatischem Verteiler 4V320-08 220V, mit LSU APL-210N, mit ATU AFC2000:

Nr.

Teilename

Material

1, 6

Körper

Stahl 316

2, 4

Kugeldichtung

Polytetrafluorethylen PTFE

3

Ball

Stahl 316

5

Dichtungsring

Polytetrafluorethylen PTFE

7

Stängel

Stahl 316

8

Spindeldichtung

VITON

9

Spindelmutter

Stahl 316




Technische Parameter des pneumatischen Antriebs Elephant

Parameter

Wert

Konstruktion

Mit Rückholfedern

Arbeitsdruck, bar

6

Arbeitsmedium

Gefilterte Druckluft oder nicht aggressive Gase, Öle

Verfügbarkeit des manuellen Verdopplers

NEIN




Abmessungen und Größen des pneumatischen Stellantriebs Elephant:

Aktuatormodell SA-052 SA-065 SA-083 SA-105 SA-130 SA-160
G, mm 15 15 15 25 25 30
M, mm 80 80 80 80 80 130
N, mm 30 30 30 30 30 30
F0, mm 34 34 34 41 62 62
P, mm 20 20 20 20 30 30
B1, mm 153 174 216 279 308 465
C, mm 30 36 46 55 67.5 87.5
E, mm 72 89 109 134 157 199
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12 4-M8x12 4-M10x16
K 4-M6x10 4-M8x12 4-M8x12 4-M10x16 4-M10x16 4-M12x20
F, mm 26 26 26 26 36 38
A1, mm 108 125 152 189 210 310
D, mm 41 46 55 64 70 87.5
H F03 F05 F05 F07 F10 F10
ICH F05 F07 F07 F10 F12 F12
L 11x11 14x14 17x17 22x22 22x22 27x27




Teile- und Materialtabelle für den pneumatischen Antrieb Elephant:

Nr.

Name

Menge

Material

Beschichtung

1

Körper

1

Stranggepresstes Aluminium

Harteloxiert

2

Seitenstecker

2

Aluminiumguss

-

3

Gang

1

Edelstahl

Vernickelt

4

Kolben

2

Stahl/Aluminium

Oxidation/feuerverzinkt

5

Stecker

8

Edelstahl

-

6

Kolbenring

2

NBR

-

7

Federn

0–12

Federstahl

Epoxidbeschichtung

8

Kolbenlager

2

Technischer Kunststoff

-

9

Kolbenring

2

NBR

-

10

Stecker

2

NBR

-

11

Druckring

2

Technischer Kunststoff

-

12

Ring

1

Technischer Kunststoff

-

13

Waschmaschine

1

Edelstahl

-

14

Federklammer

2

Edelstahl

-

15

Indikator

1

Plastik

-

16

Anzeigekörper

1

Plastik

-

17

Lager

1

Technischer Kunststoff

-

18

Nocken

1

Stahl

Oxidation/ verzinkter Stahl

19

Lager

1

NBR

-

20

Lager

1

Technischer Kunststoff

-

21

Lager

1

Technischer Kunststoff

-

22

Dichtungsring

2

NBR

-

23

Dichtungsring

2

NBR

-

24

Lager

2

Edelstahl

-

25

Einstellmutter

2

Edelstahl

-

26

Einstellschraube

2

Edelstahl

-

27

Buchse

2

Aluminium

-



Technische Parameter des Pneumatikventils Elephant

Name

Wert

Art des Pneumatikventils

Poolventil

Arbeitsdruck, bar

1,5 ÷ 1,8

Versorgungsspannung, V

220 V

Volle Kraft, Va

4.5

Kontrolle

Zweiseitige elektromagnetische

Antwortfrequenz, Zyklus/Sek

5




Abmessungen und Größen des Pneumatikventils Elephant:

Modell des pneumatischen Ventils 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    230 °C
  • Verbindungstyp
    Gewinde
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Luft, Dampf, Mild Aggressive Medien, Öle, Industriewasser, Wasser-Glykol-Lösungen, Erdölprodukte
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    4 Nm
  • Endschalter
    haben
  • Typ des pneumatischen Antriebs
    federbelastet

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullLimit switch unit ELEPHANT APL-210N
nullPneumatic valve ELEPHANT 4V320-8 or 10 AC220V
nullPneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-46603DN1063 bar €327,57 0 Auf Lager
    D160-46604DN1563 bar €321,92 Ausverkauft
    D160-46605DN2063 bar €335,03 Ausverkauft
    D160-46606DN2563 bar €363,05 Ausverkauft
    D160-46607DN3263 bar €434,62 Ausverkauft
    D160-46599DN4063 bar €470,37 Ausverkauft
    D160-46609DN5063 bar €547,83 Ausverkauft
    D160-46610DN6540 bar €700,53 Ausverkauft
    D160-46611DN8040 bar €972,99 Ausverkauft
    D160-46612DN10040 bar €1.654,81 Ausverkauft
