Elephant  |  SKU: D160-39352

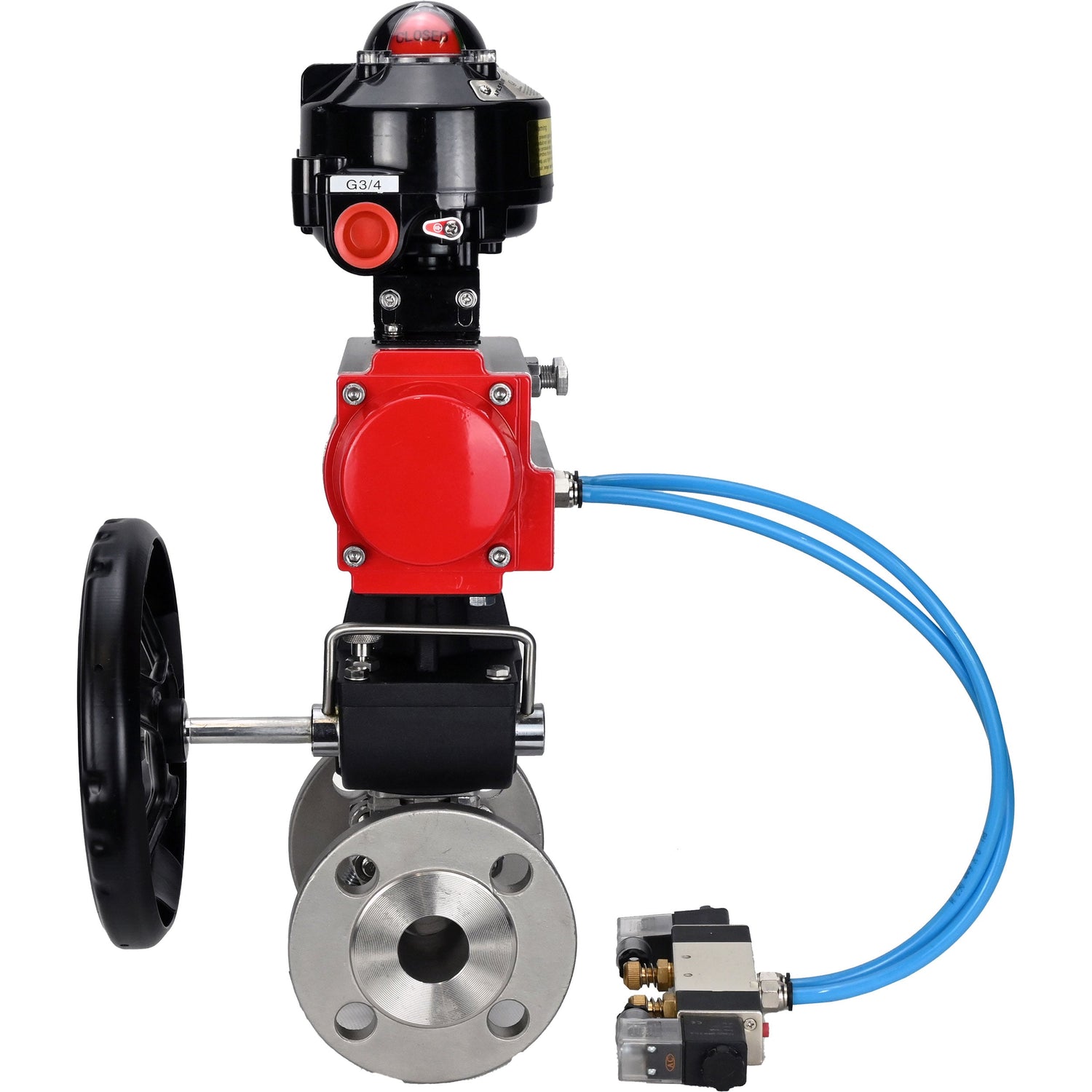

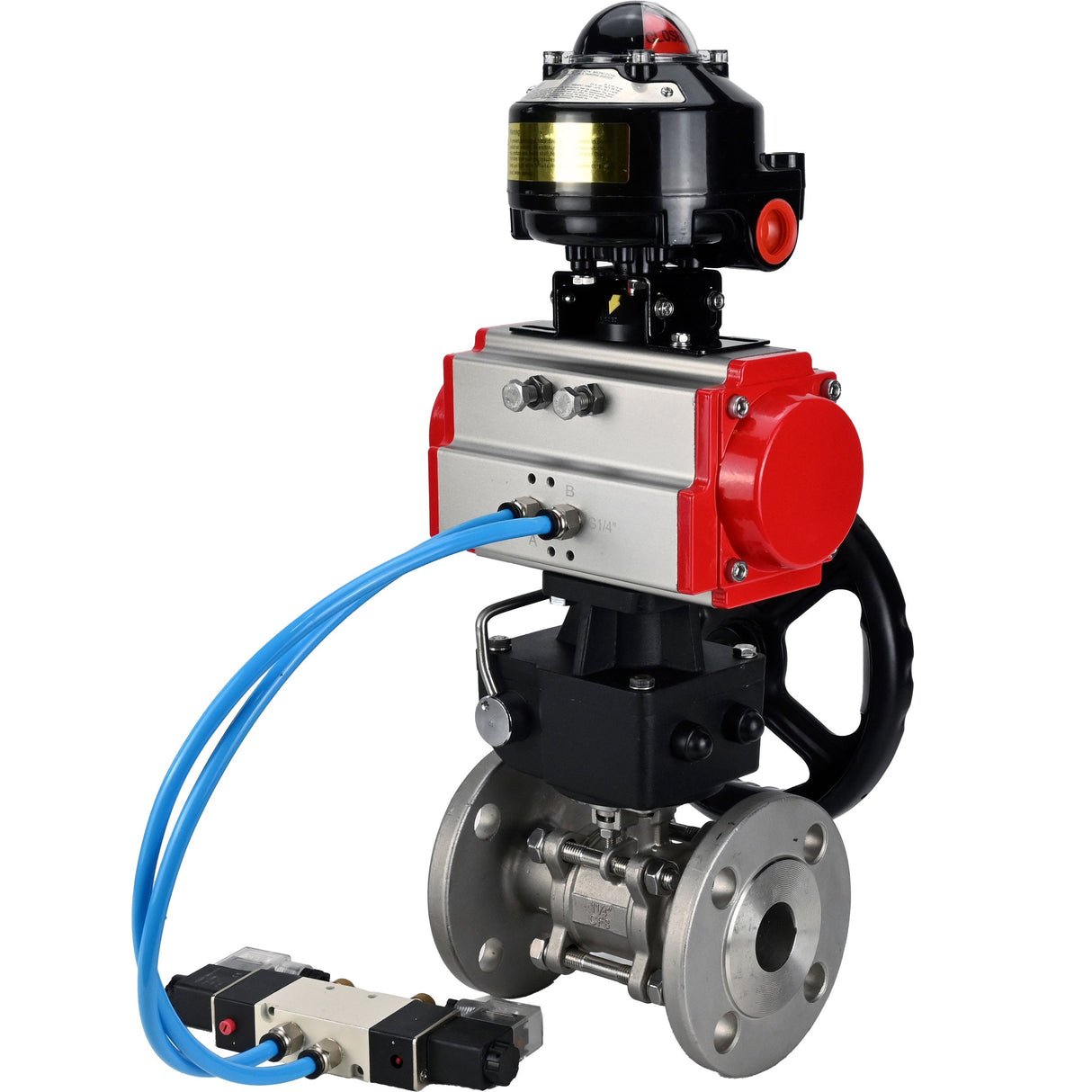

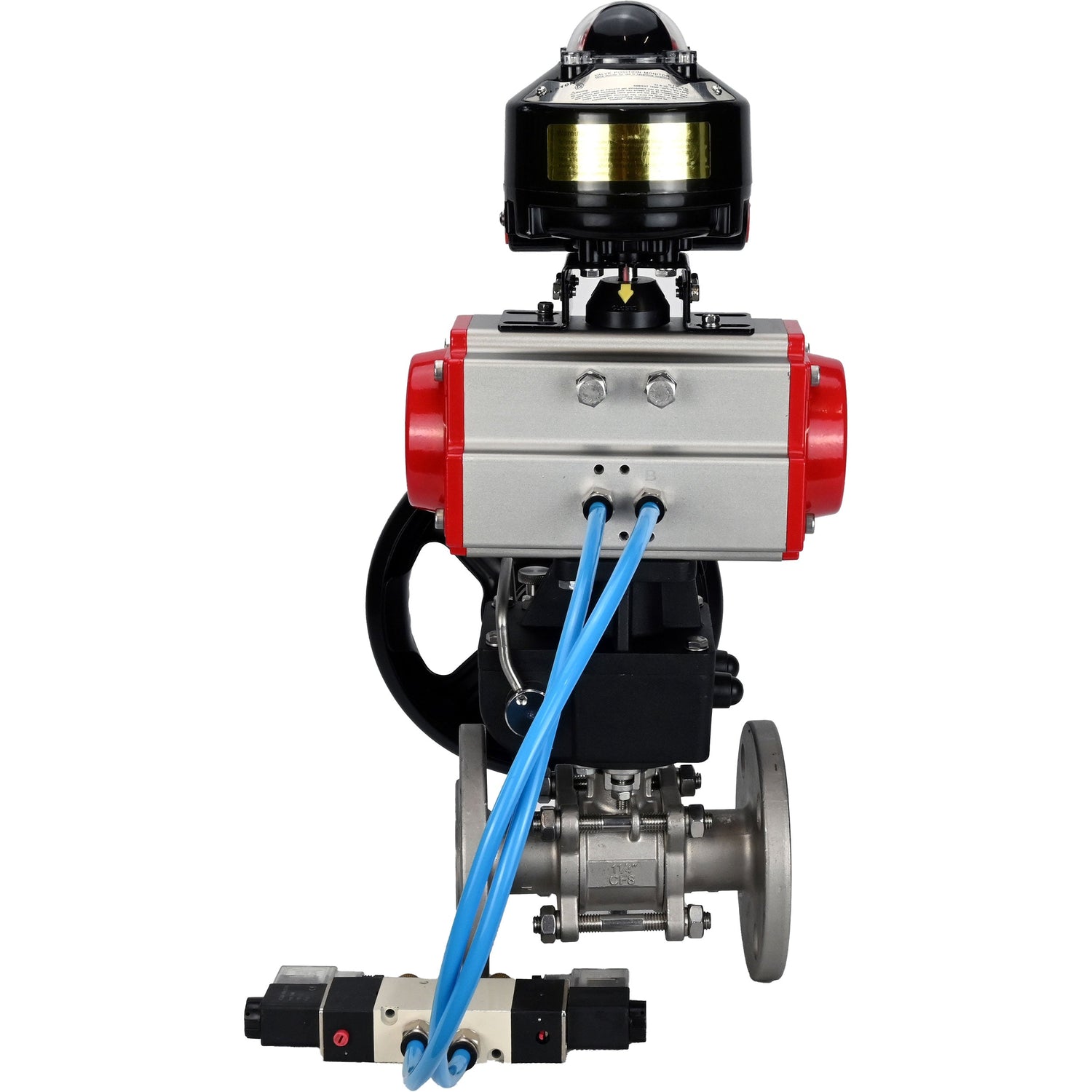

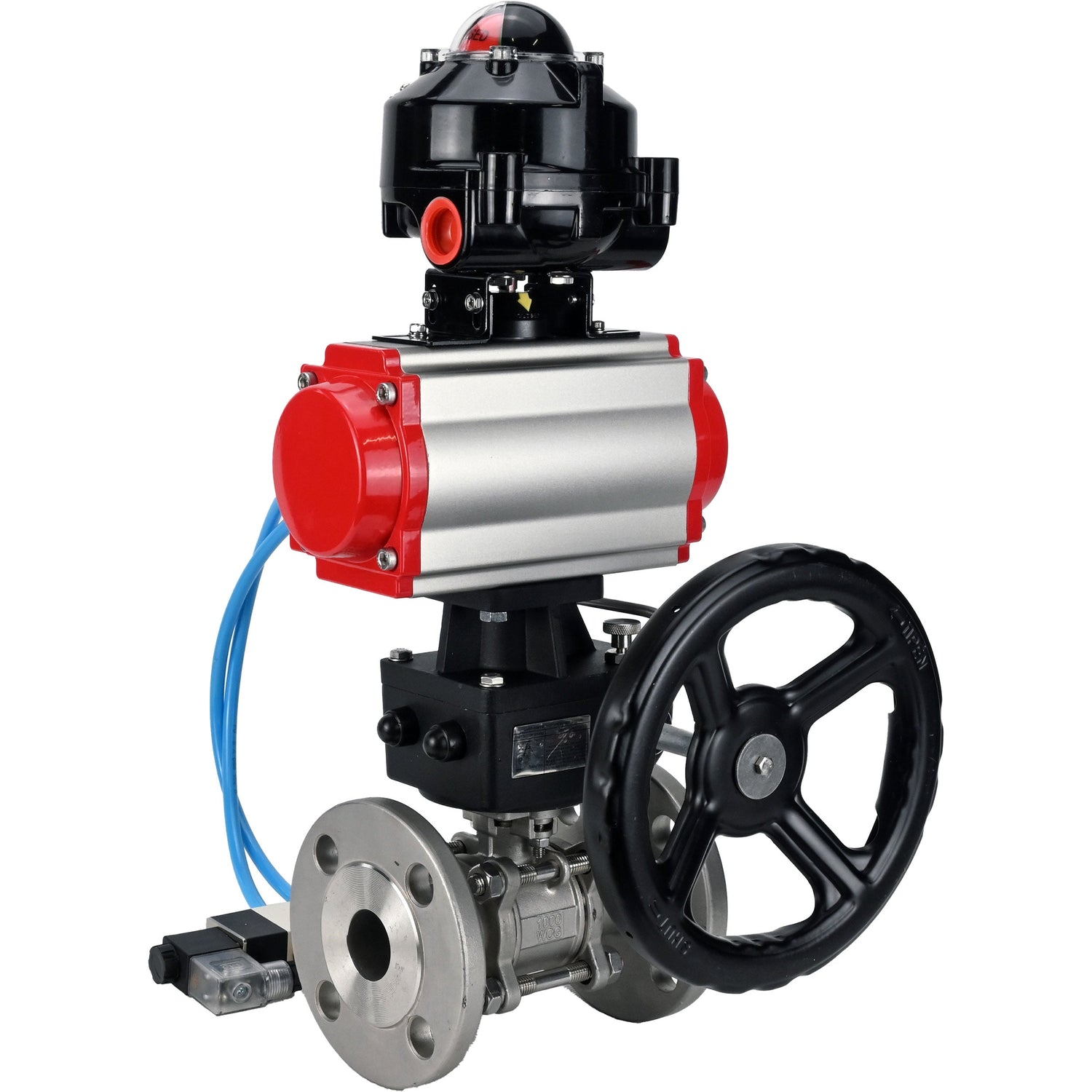

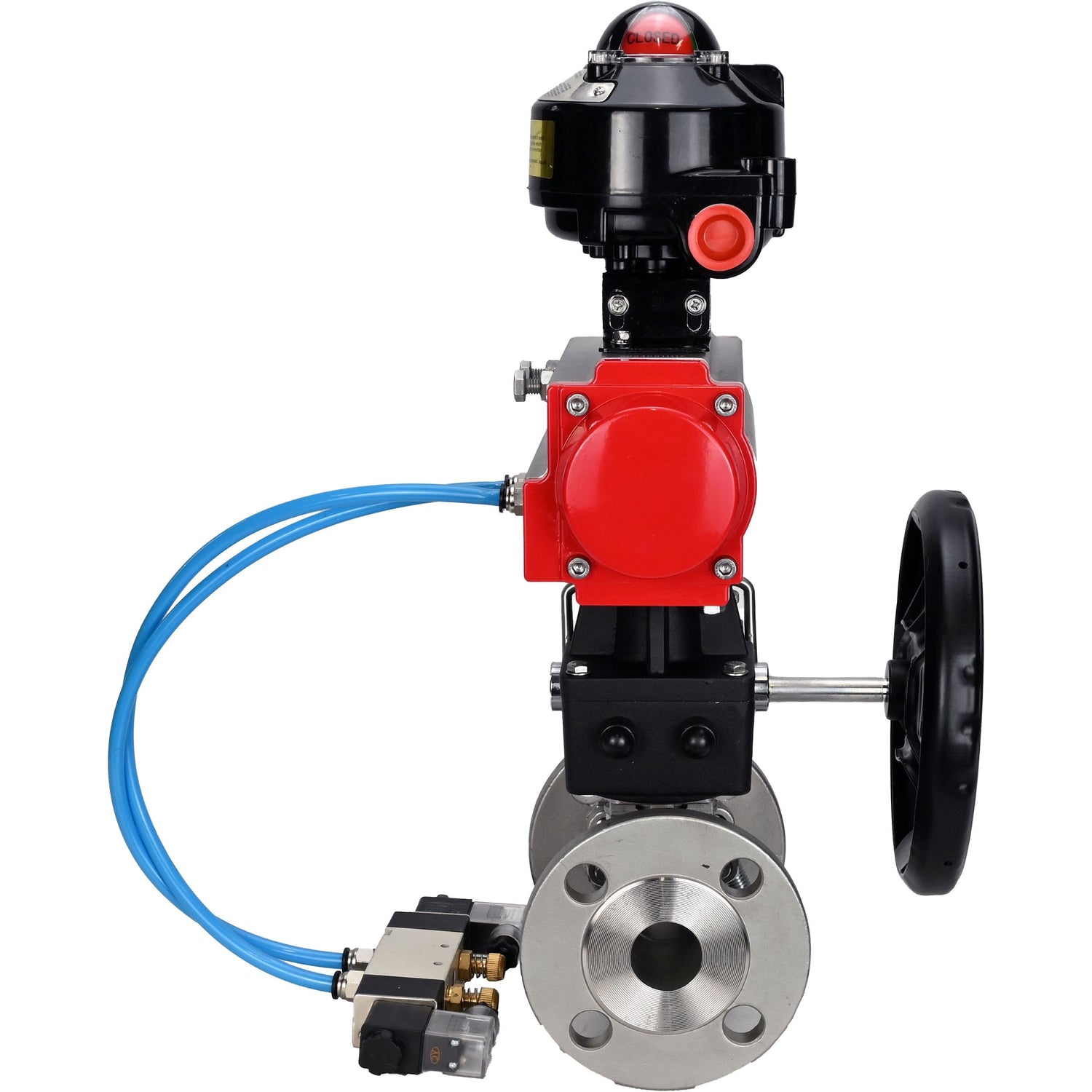

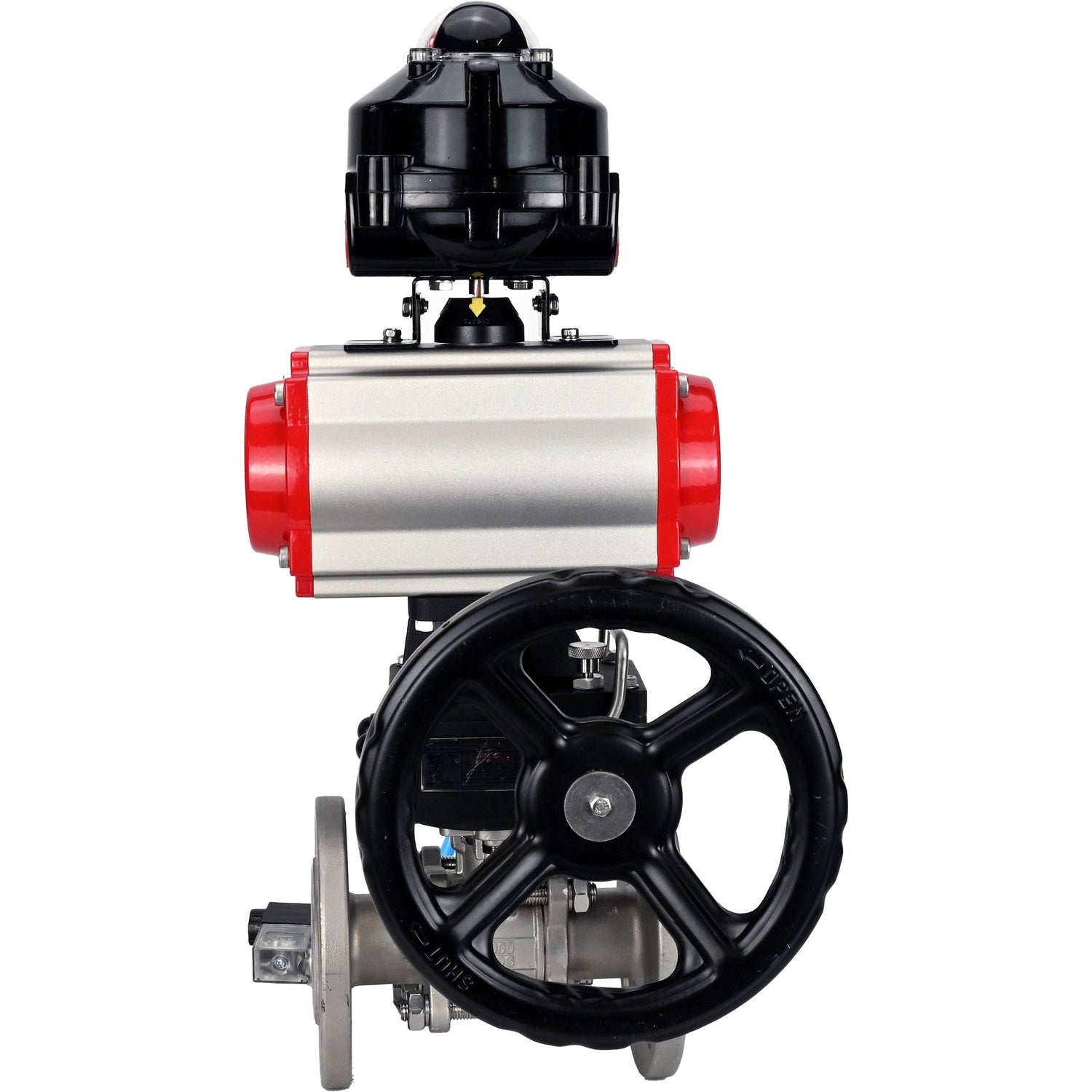

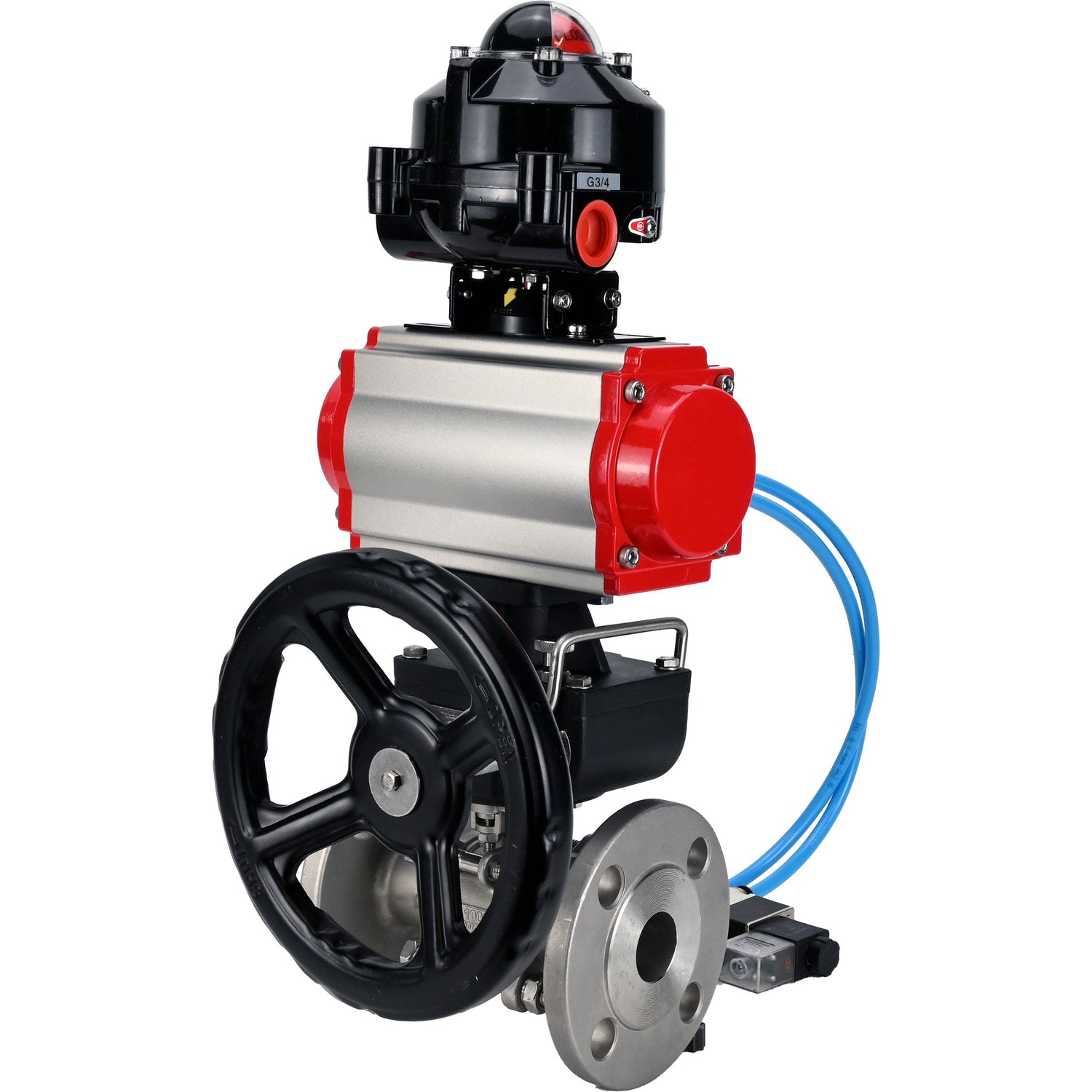

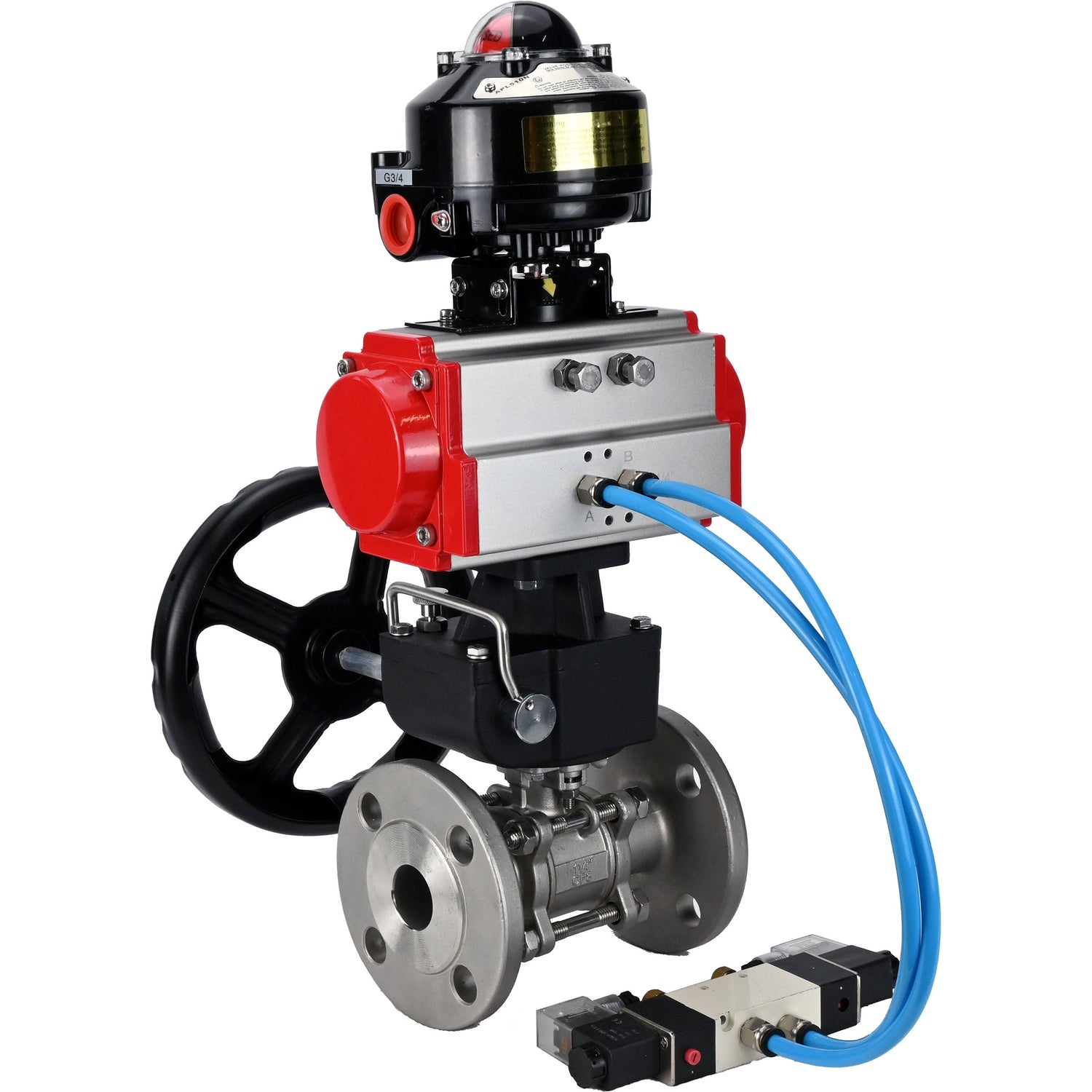

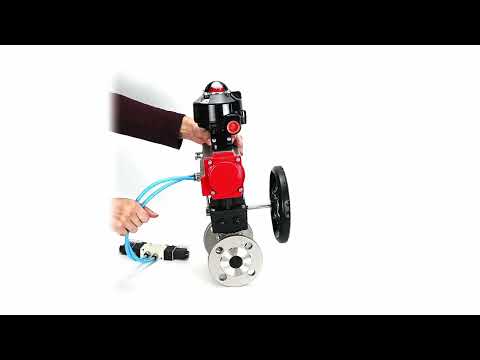

Kugelhähne Elephant BV3232P(3-teilig)-FP-F-ISO-H mit Flansch, voller Durchgang, dreiteilig, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-130 pneumatischer Verteiler 4V320-10 Getriebe MON LSU APL-510N-EX

€1.483,83
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(3-teilig)-FP-F-ISO-H mit Flansch, voller Durchgang, dreiteilig, Gehäuse aus Edelstahl. Stahl SS316, Dichtung - PTFE, mit pneumatischem Antrieb Elephant PA-DA 052-130 pneumatischer Verteiler 4V320-10 Getriebe MON LSU APL-510N-EX - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

PA-DA pneumatische Antriebe sind für die Automatisierung des Steuerungsprozesses von industriellen Absperrventilen - Schiebern, Kugelhähnen - konzipiert. Elephant pneumatische Antriebe sind für den Betrieb sowohl im Innen- als auch im Außenbereich ausgelegt. Alle internen und externen Teile sind korrosionsbeständig beschichtet.





Technische Daten von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H mit Flansch, dreiteilig, Gehäuse - Edelstahl SS316, Dichtung - PTFE

Nennweite DN, mm 40 – 300
Nenn-Druck PN, MPa (kg/cm²) 1.6 (16)
Fließrichtung Bidirektional
Betriebstemperatur des Mediums t, °C -20 bis +85 für NBR -20 bis +120 für EPDM -10 bis +180 für PTFE
Dichtheit Klasse A
Betriebsmedium EPDM: Kalt- und Warmwasser, Luft ohne Öl- und Fettrückstände, andere medienneutral zum Material PTFE: Wasser, Laugen, Säuren, Lösungsmittel und Oxidationsmittel NBR: Wasser, Mineralöle, Kohlenwasserstoffe, Öle, Fette
Rohrleitungsanschluss Wafer-Typ







Gesamt- und Einbaudimensionen von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H mit Flansch, dreiteilig, Gehäuse - Edelstahl SS316, Dichtung - PTFE

DN D1 D L L1 H ICH
15 15 95 130 153 98 104
20 20 105 150 153 98 104
25 25 115 160 153 98 104
32 32 140 180 153 98 104
40 38 150 200 174 115 104
50 50 165 230 216 135 115
65 64 184 290 279 160 158
80 79 200 310 279 160 158
100 99 220 350 308 193 158

Skizze von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H mit Flansch, dreiteilig, Gehäuse - Edelstahl SS316, Dichtung - PTFE





Materialien der Kugelhahnkomponenten Elephant BV3232P(3pc)-FP-F-ISO-H Flansch, dreiteilig, Gehäuse - Edelstahl SS316, Dichtung - PTFE

Nr. Name Material Menge
1 Körper SS316 1
2 Kugeldichtung SS316 1
3 Bolzen SS304 4-6
4 Nuss SS304 6-12
5 Siegel PTFE 1
6 Stängel SS316 1
7 Verpackung SSS304 1
8 Abdeckung WCB/CF8/CF8M 2
9 Sitzringe PTFE 2
10 Anlaufscheibe PTFE 1
11 Nuss SSS304 1
12 Handhaben SSS304 1
13 Griffabdeckung PVC 1
14 Stopper SSS304 1

Detailzeichnung von Kugelhähnen Elephant BV3232P(3pc)-FP-F-ISO-H mit Flansch, dreiteilig, Gehäuse - Edelstahl SS316, Dichtung - PTFE





Technische Daten der PA-DA Pneumatikaktuatoren

Parameter Wert
Design Doppeltwirkend
Nenn-Druck PN, bar 12
Betriebsdruck, bar 2…8
Arbeitsmedium Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser Weniger als 30 µm²
Betriebstemperatur t, °C • -20 bis +80 • -40 bis +80 (Niedertemperaturversion) • -20 bis +160 (für trockene Luft)
Einstellbereich ± 5° für die Drehung bei 0° und 90°
Manuelle Übersteuerung Verfügbar
Positionsanzeige Offen/Geschlossen
Betriebsumgebung Innen und außen (Alle internen und externen Teile sind mit einer Korrosionsschutzbeschichtung versehen)





PA-DA pneumatischer Antriebskomponenten-Materialien

Nr. Name Material
1 Körper Stranggepresstes Aluminium
2 Seitenkappen Aluminiumguss
3 Gang Edelstahl
4 Kolben Stahl/Aluminium
5 Stecker Edelstahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager Technischer Kunststoff
9 Kolbenring NBR
10 Stecker NBR
11 Sicherungsring Technischer Kunststoff
12 Ring Technischer Kunststoff
13 Waschmaschine Edelstahl
14 Federklammer Edelstahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager Technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager Technischer Kunststoff
21 Lager Technischer Kunststoff
22 Dichtungsring NBR
23 Dichtungsring NBR
24 Lager Edelstahl
25 Einstellmutter Edelstahl
26 Einstellschraube Edelstahl
27 Buchse Aluminium





Technische Daten des Pneumatikventils 4V320-10 220V

Name Wert
Art des Pneumatikventils Spulentyp
Korpusmaterial Aluminiumlegierung und Technopolymer
Kontrolle Beidseitig elektromagnetisch
Betriebsschema 5/2 5 Arbeitsleitungen; 2 Positionen
Effektive Querschnittsfläche, mm² Model 4V320-8 – 25 (Cv = 1.4) Model 4V320-10 – 30 (Cv = 1.68)
Thread der Arbeitsports Modell 4V320-8 – G 1/4" Modell 4V320-10 – G 3/8"
Gewinde des Auslasskanals Modell 4V320-8 – G 1/4" Modell 4V320-10 – G 1/4"
Betriebsdruck, bar 1,5 ÷ 1,8
Maximaldruck, bar 12
Arbeitsmedium Reinluft (Filtergenauigkeit 40 μm)
Versorgungsspannung, V 220
Gesamtleistung, VA 4.5
Zulässige Spannungsabweichung ±10 %
Schutzart / Isolationsklasse IP65 / F
Betriebstemperatur, °C -5 bis +50
Maximale Schaltfrequenz 5 Zyklen pro Sekunde
Minimale Schaltzeit, s 0.05
Durchflusskapazität, l/min Model 4V320-8 – 1,350 Model 4V320-10 – 2,250
Durchschnittliche Lebensdauer, Zyklen 20,000,000
Gewicht, kg 1.2





Materialien des Handrads Elephant HDM

Nr. Name Material
1 Welle für die Montage des pneumatischen Antriebs Stahl 45
2 Dichtungsring EPDM
3 Haltefeder Federstahl
4 Obere Endkappe Aluminiumlegierung
5 Schrauben Stahl 304
6 Haltebügel (Hauptglied) Stahl 304
7 Körper Aluminiumlegierung
8 Dichtungsring EPDM
9 Untersetzungsgetriebe Gusseisen
10 Adapterkupplung Gusseisen
11 Reduzierwelle Gusseisen

Materialien des Elephant MON Handrads





Eigenschaften des Endschalterelements APL-510N-EX

Parameter Wert
Gehäuse Wetterfest IP67 / NEMA 4 4X, 7, 9 Explosionsgeschützt E EX d IIC T6
Kompatible Geräte - Vierteldreh-Pneumatikaktuatoren; - Alle Aktuatoren mit 90° Wellenrotation
Voller Drehwinkel 90°
Kabeleinführungen 2 x NPT 3/4"
Elektrischer Anschluss Schraubklemme mit 8 Anschlusspunkten (0,08 – 2,5 mm²)
Gewinde der Kabelverschraubung 2 x NPT 3/4"
Art des visuellen Indikators Zweifarbige Hemisphäre: OFFEN - Gelb GESCHLOSSEN - Rot
Schalter/Sensoren Zwei mechanische Schalter Zwei Näherungssensoren
Nennspannung, V 250
Nennstrom, A 16
Zulässige Umgebungstemperatur, °C -20 bis +66
Durchschnittliche Lebensdauer, Zyklen 10,000,000
Gewicht, kg 1.8

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Flüssige Medien, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    haben
  • Drehmoment
    235 Nm
  • Endschalter
    haben
  • Typ des pneumatischen Antriebs
    Doppelwirkung
