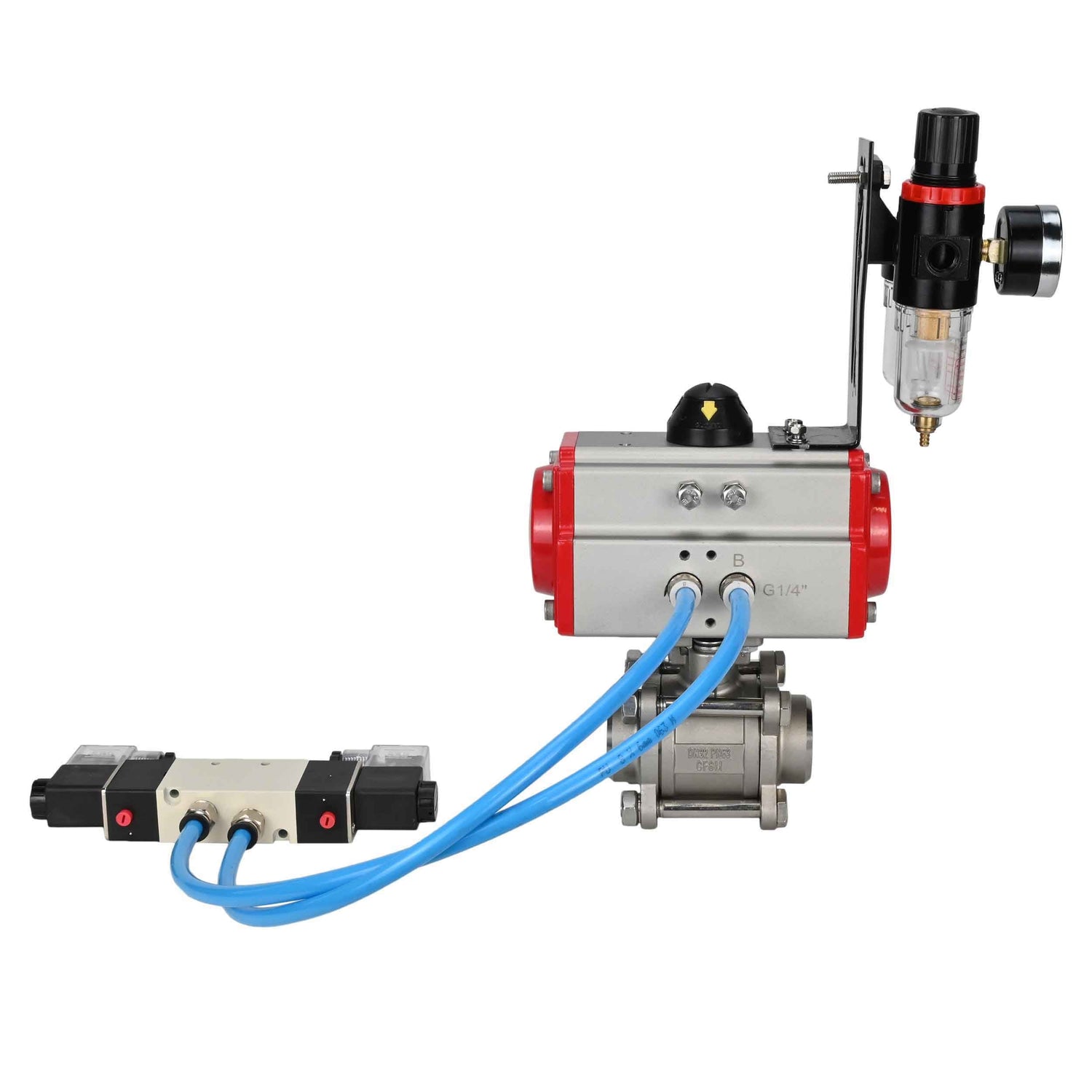

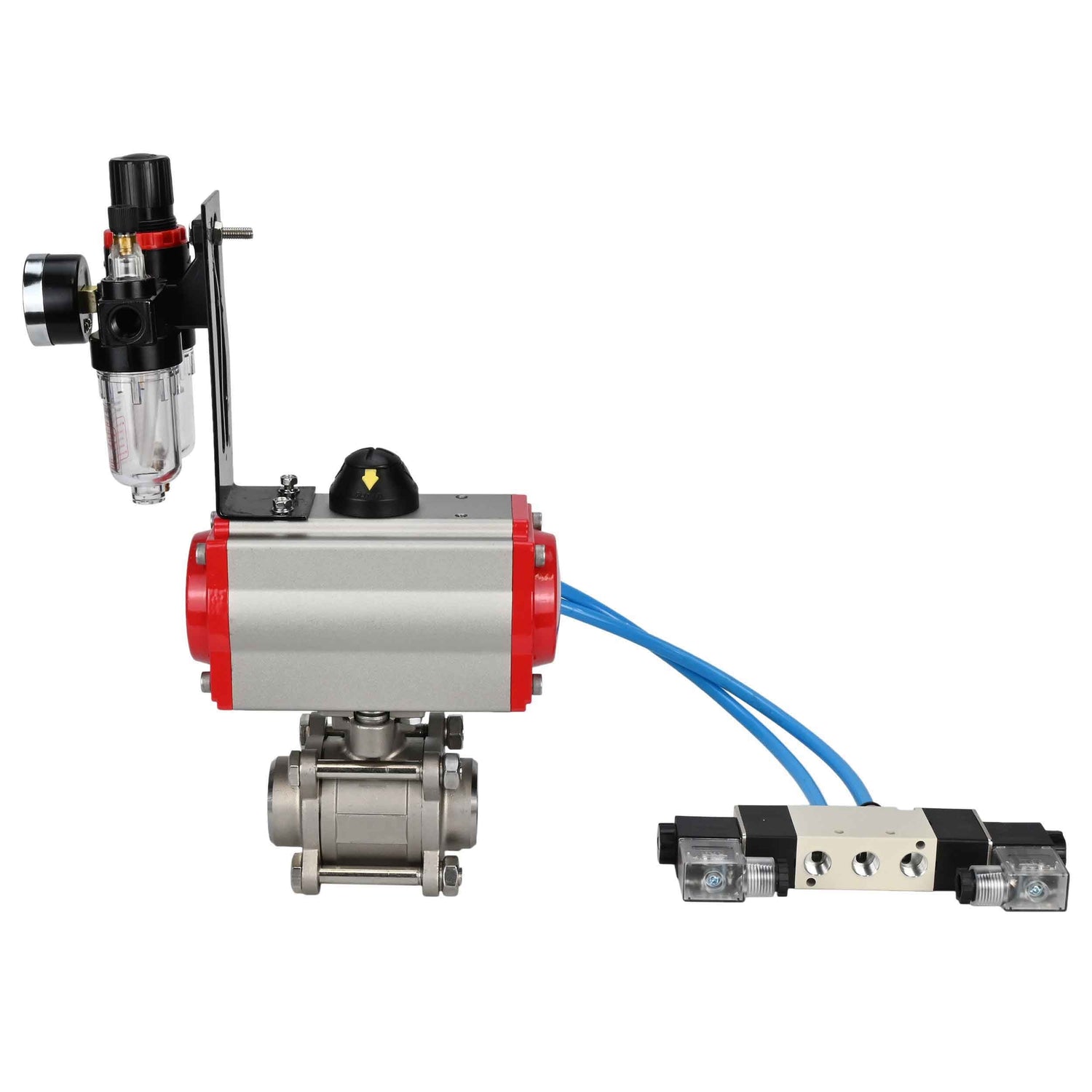

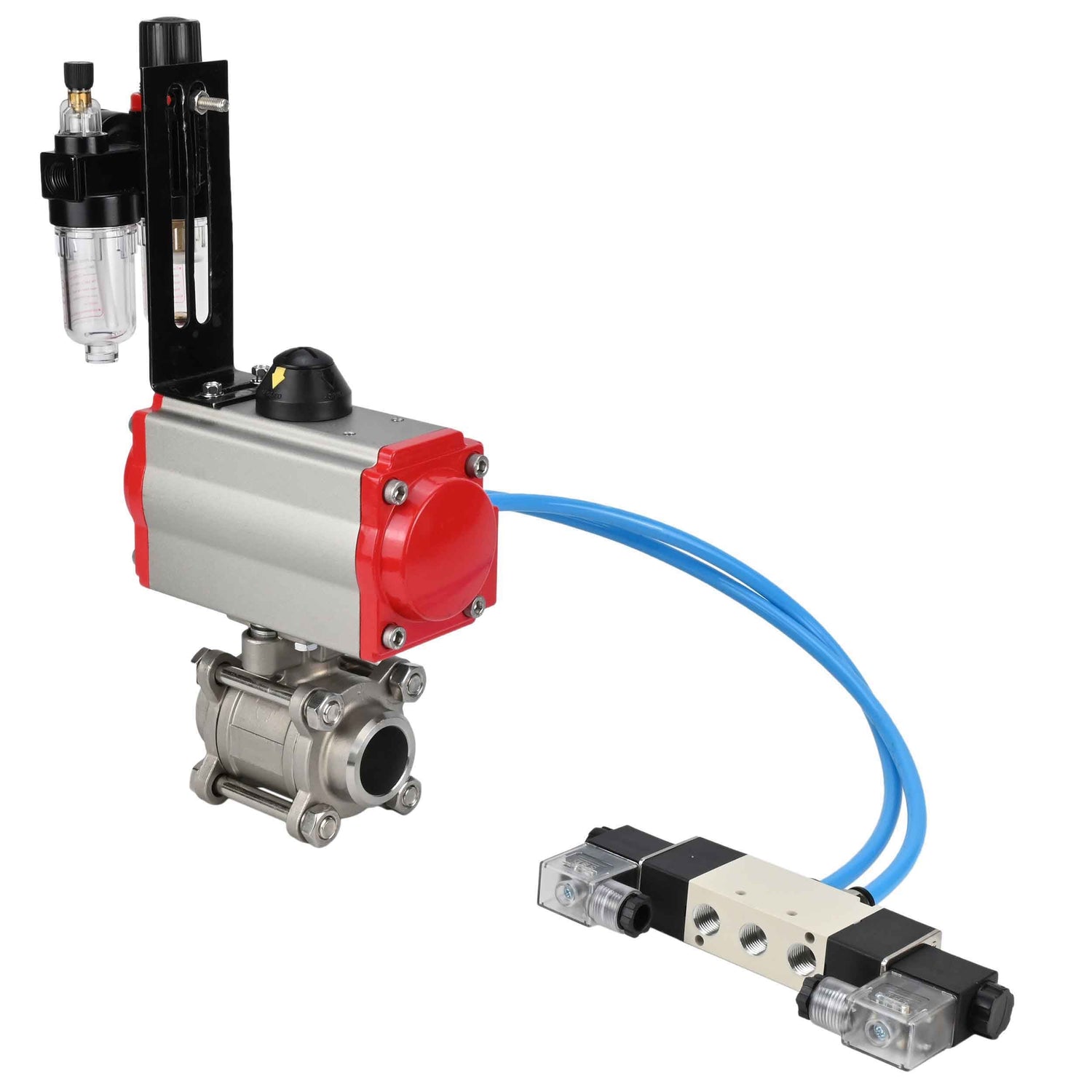

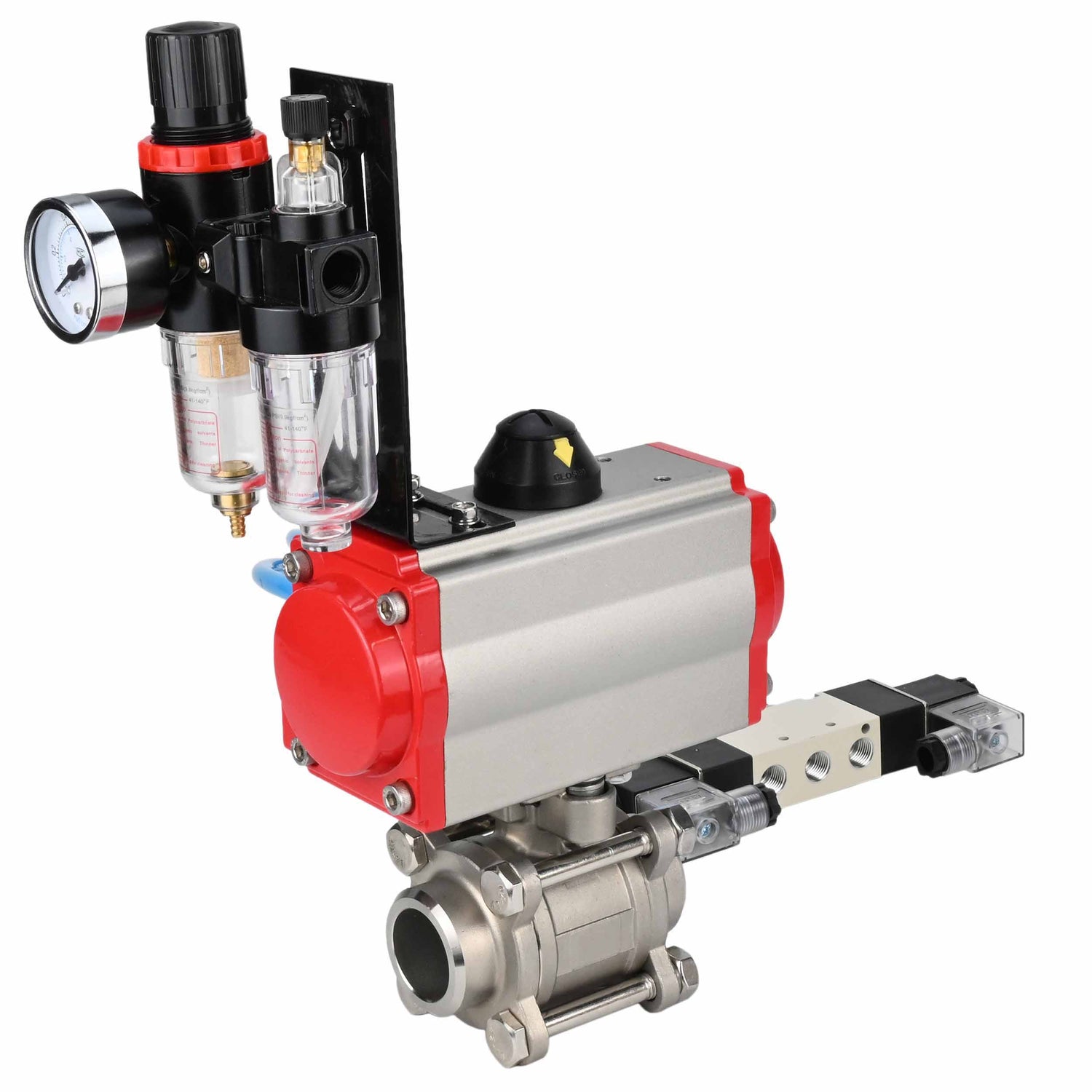

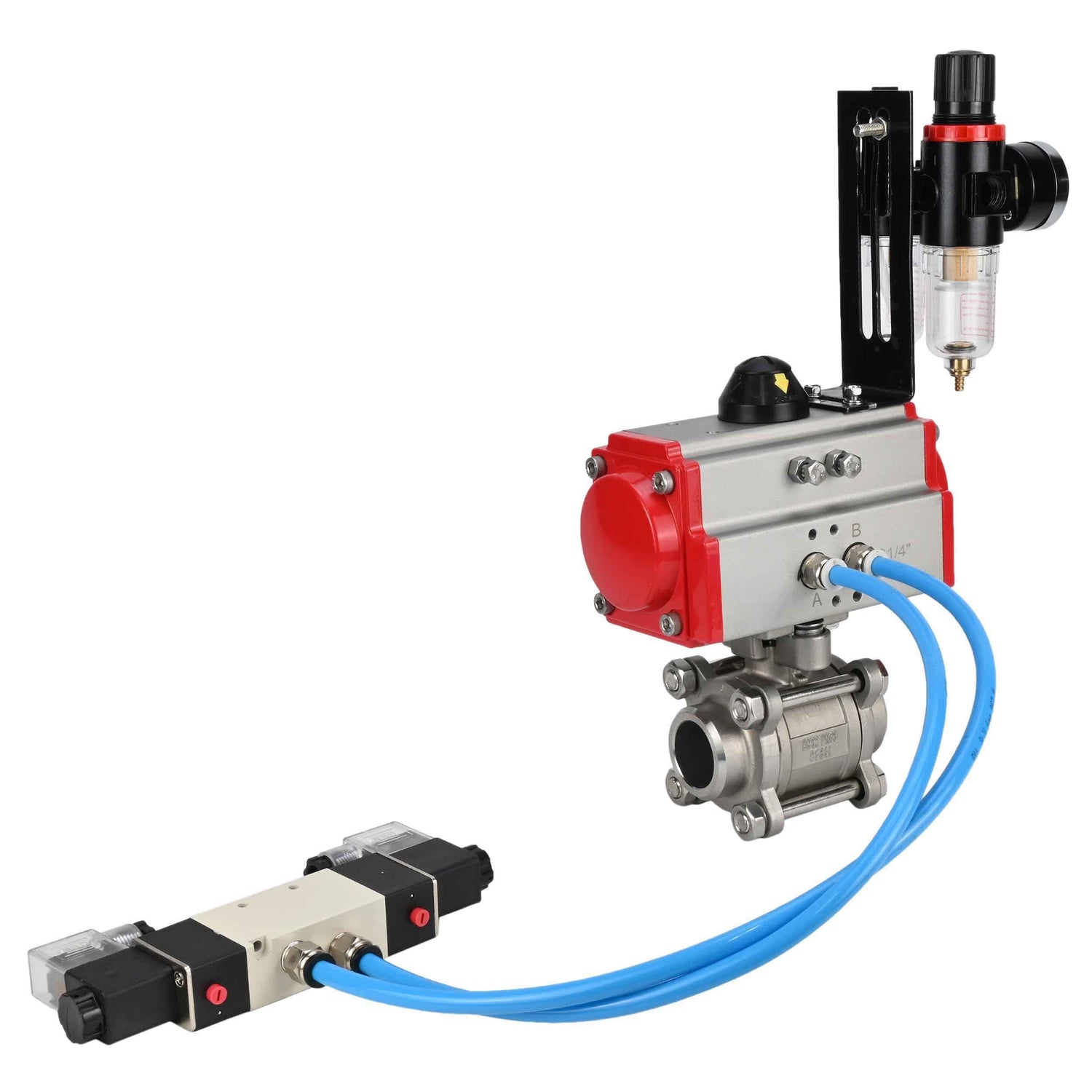

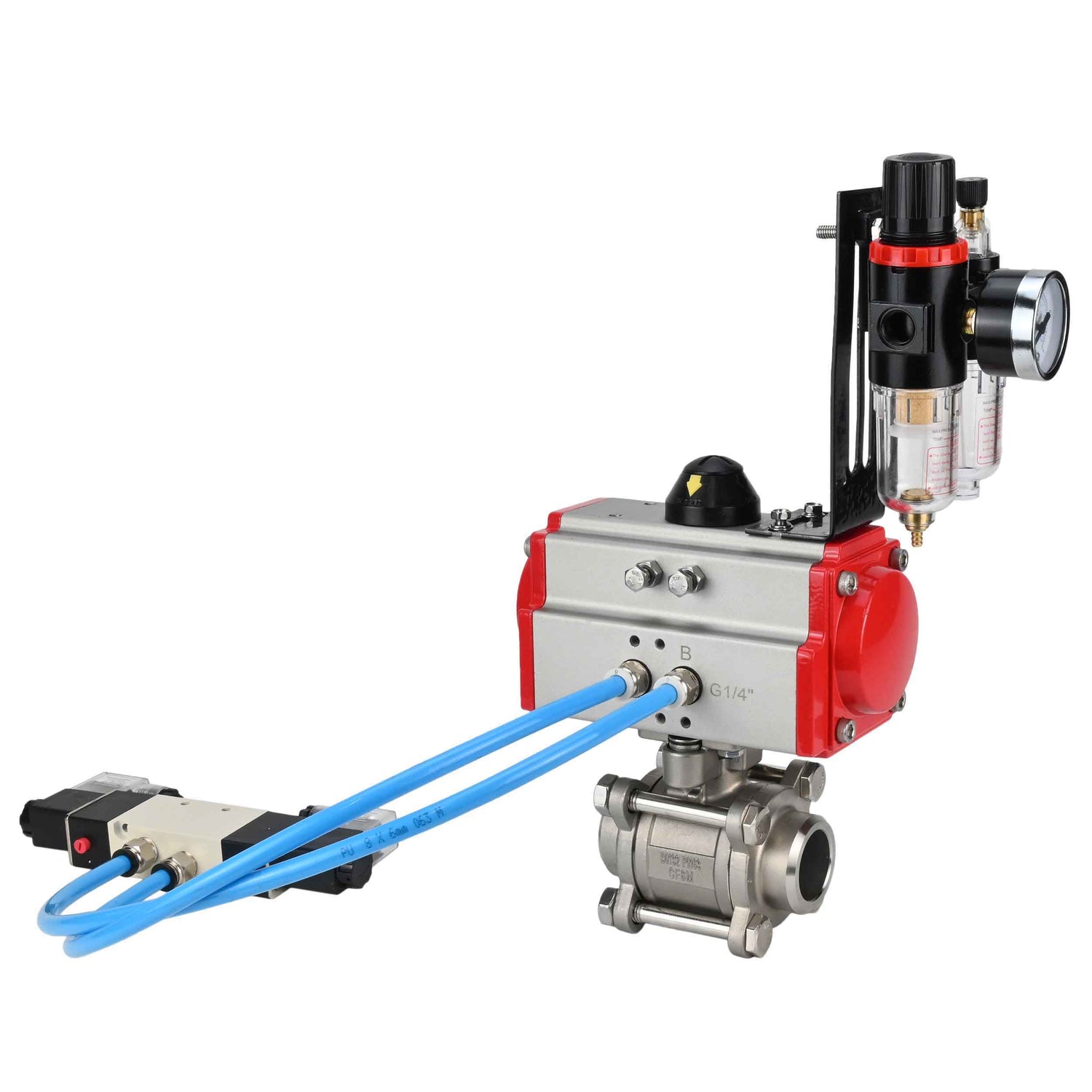

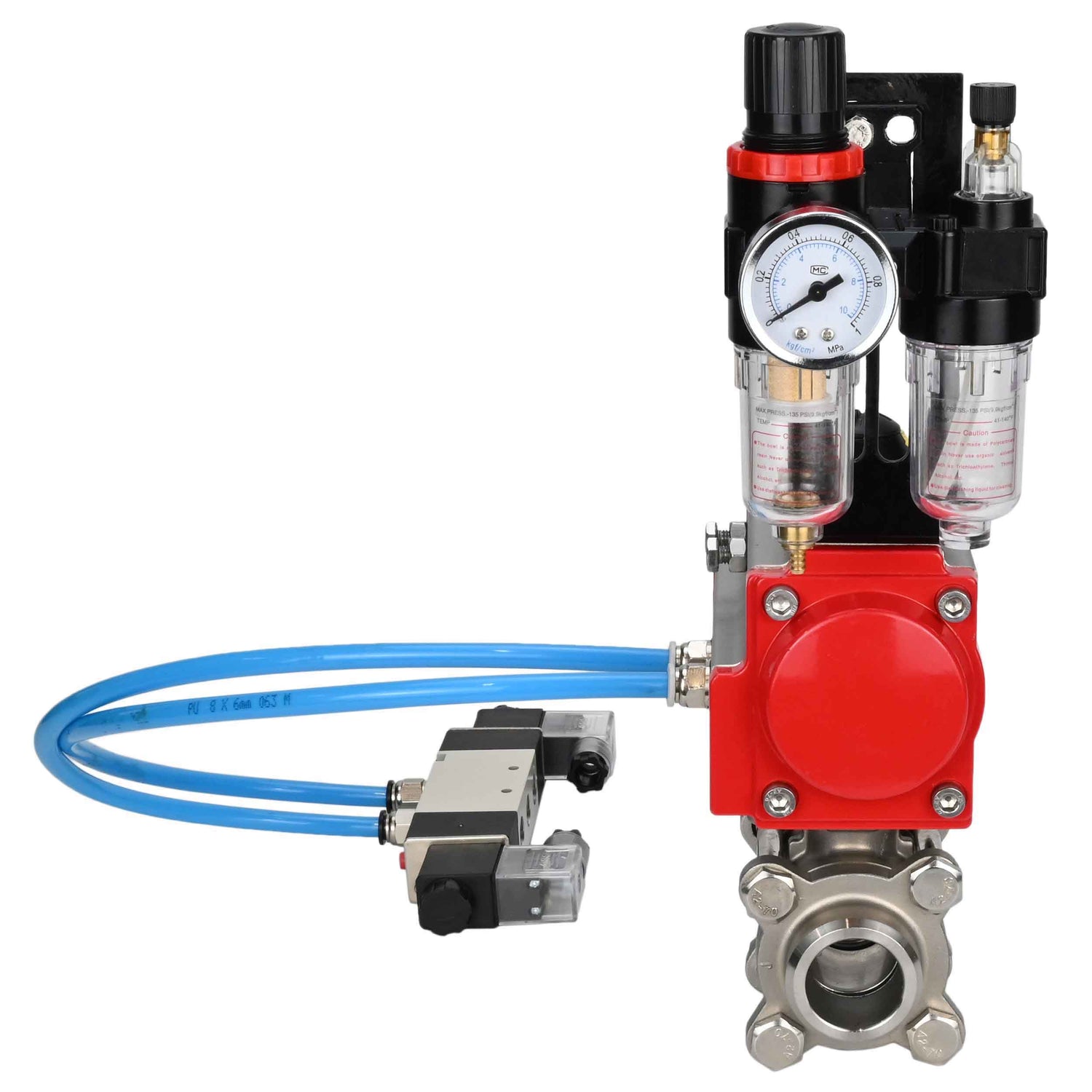

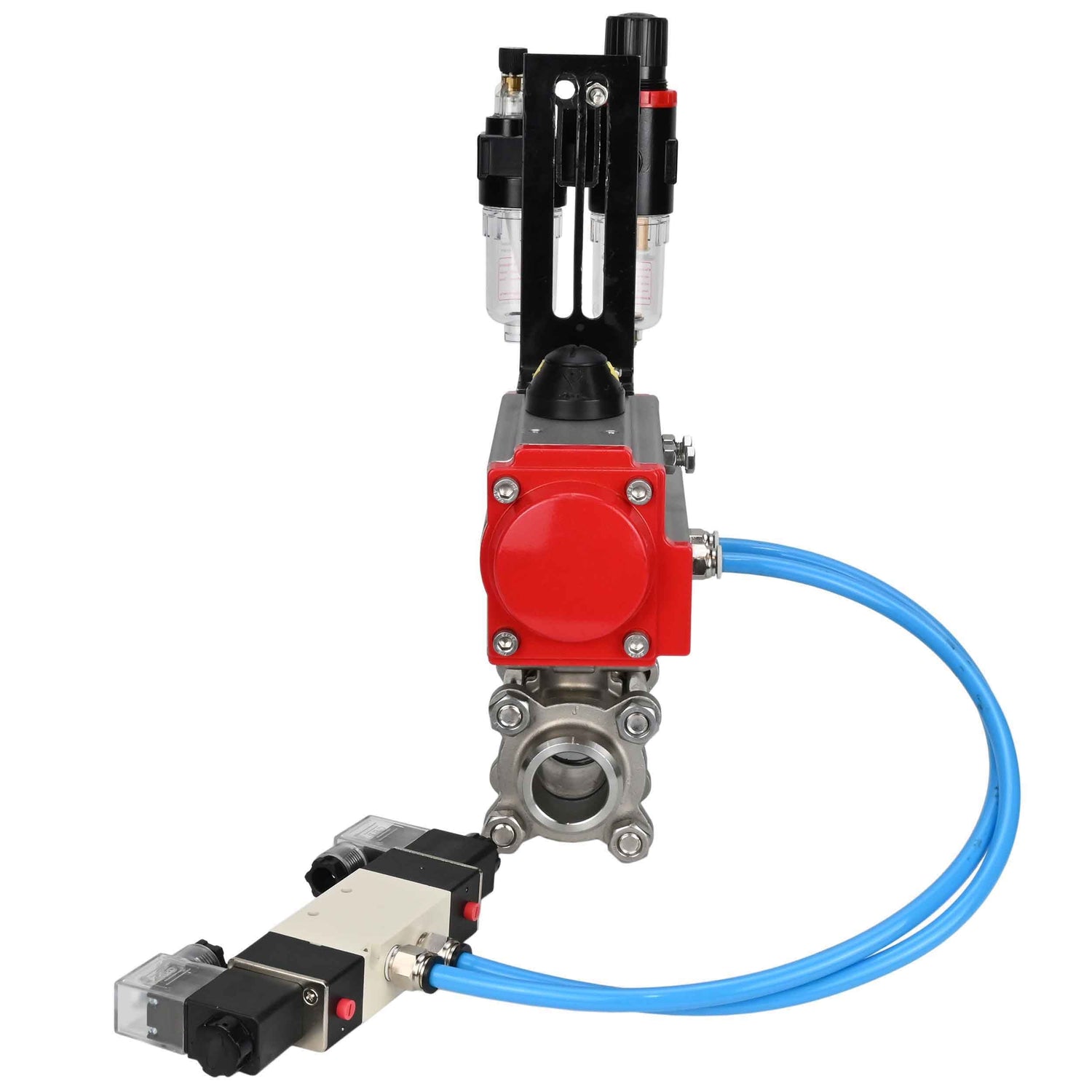

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H 16 bar/25, Vollbohrung zum Schweißen, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit ATU AFC2000

€157,46
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H 16 bar/25, Vollbohrung zum Schweißen, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem PA-DA Pneumatik-Antrieb, mit Pneumatikverteiler 4V320-08 220V, mit ATU AFC2000 - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Elephant-Kugelhahn wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.

Pneumatische Antriebe Elephant doppeltwirkend rotierend PA-DAXXX und pneumatische Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Der pneumatische Verteiler wird verwendet, um die Richtung zu ändern, den Fluss von Druckluft in einem pneumatischen System zu starten und zu stoppen, abhängig von der externen Steuerungsaktion.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Tropfenfeuchtigkeit und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem vorgegebenen Niveau zu halten und Schmiermittel zuzuführen.





Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, Vollbohrung zum Schweißen, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem Pneumatikaktuator PA-DA, mit Pneumatikverteiler 4V320-08 220V, mit ATU AFC2000:

Name Bedeutung
Arbeitstemperatur, °C von -20 bis 200
Anwendung Wasserversorgung, Wärmeversorgung, Dampfvversorgung
Arbeitsumfeld Wasser, Dampf, Erdölprodukte, neutrale Medien
Verbindung zur Pipeline zum Schweißen
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt zum Schweißen
Kontrolle doppeltwirkender pneumatischer Antrieb
Verfügbarkeit von Endschaltern NEIN
Verfügbarkeit des pneumatischen Verteilers Es gibt
Garantie, g. 1





Skizze Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, Vollbohrung zum Schweißen, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem Pneumatikzylinder PA-DA, mit Pneumatikverteiler 4V320-08 220V, mit ATU AFC2000




Abmessungen und Größen der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, voller Durchgang zum Schweißen, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem Pneumatik-Antrieb PA-DA, mit Pneumatikverteiler 4V320-08 220V, mit ATU AFC2000:

Größe D, mm L, mm B1, mm E, mm B, mm H2, mm X, mm Y, mm
DN10 10 63 153 72 17.2 38.9 162 139
DN15 15 65 153 72 21.3 40 162 139
DN20 20 75 153 72 26.7 43.9 162 139
DN25 25 83 153 72 33.5 53 162 139
DN32 32 98 153 72 42.2 56 162 139
DN40 40 112 174 89 48.3 60 162 139
DN50 50 135 174 89 60.5 75 162 139
DN65 65 175 216 109 73.2 97 162 139
DN80 80 198 216 109 88.9 112 162 139
DN100 100 246 216 109 114.3 122 162 139





Skizze der Teile und Materialien Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, Vollbohrung zum Schweißen, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem Pneumatik-Antrieb PA-DA, mit Pneumatikverteiler 4V320-08 220V, mit ATU AFC2000




Tabelle der Teile und Materialien Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H DN10-100 PN63/25, Vollbohrung zum Schweißen, Edelstahl SS316, Dichtung - PTFE, mit doppeltwirkendem Pneumatik-Antrieb PA-DA, mit Pneumatikverteiler 4V320-08 220V, mit ATU AFC2000:

Artikelnr. Details Material
1 Rahmen Stahl SS316
2 Kugelhahn Stahl S304/S316
3 Bolzen Stahl S201/S304
4 schrauben Stahl S201/S304
5 Versiegelung Polytetrafluorethylen PTFE
6 Aktie Stahl SS304/SS316
7 Siegel Stahl S201/S304
8 Dichtungsring VITON
9 Deckel Stahl WCB/CF8/CF8M
10 Sattelringe Polymerisierte Harz PPL
11 Anlaufscheibe Polytetrafluorethylen PTFE





Pneumatischer Antrieb Elephant



Technische Parameter des Pneumatikantriebs Elephant

Name Bedeutung
Design mit Rückholfedern
Arbeitsdruck, bar 6
Arbeitsumfeld gefilterte Druckluft oder nicht aggressive Gase, Öle
Verfügbarkeit der manuellen Sicherung NEIN





Skizze der Abmessungen und Größen des pneumatischen Antriebs Elephant



Abmessungen und Größen des pneumatischen Antriebs Elephant:

Antriebsmodell DA-052 DA-065 DA-083
G, mm 15 15 15
Mmm 80 80 80
N, mm 30 30 30
F0, mm 34 34 34
R, mm 20 20 20
B1, mm 153 174 216
C, mm 30 36 46
E, mm 72 89 109
J 4-M5x8 4-M6x10 4-M6x10
ZU 4-M6x10 4-M8x12 4-M8x12
F, mm 26 26 26
A1, mm 108 125 152
D, mm 41 46 55
L 11x11 14x14 17x17
H F03 F05 F05
ICH F05 F07 F07





Skizze der Teile und Materialien des Pneumatikantriebs Elephant



Tabelle der Teile und Materialien des Pneumatikantriebs Elephant:

NEIN. Name Menge Material Beschichtung
1 Rahmen 1 extrudiertes Aluminium hart eloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Verzinkung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Druckring 2 technischer Kunststoff
12 Ring 1 technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Verzinkung
19 Lager 1 NBR
20 Lager 1 technischer Kunststoff
21 Lager 1 technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Ärmel 2 Aluminium





Pneumatischer Verteiler Elephant

Technische Parameter des pneumatischen Verteilers Elephant

Name Bedeutung
Typ des pneumatischen Verteilers Schieberventil
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220V
Volle Kraft, Va 4.5
Kontrolle zweiseitige elektromagnetische
Antwortfrequenz, Zyklen/Sek 5





Skizze der Abmessungen und Größen des pneumatischen Verteilers Elephant



Abmessungen und Größen des pneumatischen Verteilers Elephant:

Modell des pneumatischen Verteilers 4V320-08
A, mm 71.9
B, mm 45
C, mm 94.4
D, mm 27
E, mm 69
F, mm 40
Ich, mm 24
K, mm 40
L, mm 188.8
M, mm 69.4
N, mm 50
O, mm 82.4
P, mm 24
S, mm 20
T, mm 6.5
U, mm 2.4
V, mm 4
Hmm 82.4





Lufteinheit Elephant AFC2000



Technische Parameter der Luftaufbereitungseinheit Elephant AFC2000

Name Bedeutung
Arbeitsdruck, bar 8
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Größe der gefilterten Partikel, µm 40 Mikrometer
Gewicht, kg 0.395





Skizze der Abmessungen und Größen der Luftaufbereitungseinheit Elephant AFC2000



Abmessungen und Größen der Luftaufbereitungseinheit Elephant AFC2000:

Modell ATU AFC2000
A, mm 162
B, mm 88
C, mm 139
D, mm 31
E, mm 53.5
F, mm 12
G, mm 8
Hmm 7
Ich, mm 13.3
J, mm 39
K, mm 5
L, mm 40
M, mm 32
N, mm 53
O, mm 29
P, mm 6
R, mm 41.5







Pässe und Zertifikate

Datenblatt für Elephant DA/SA-xxx doppeltwirkenden pneumatischen Antrieb mit Rückstellfedern

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Ölprodukte, Neutrale Medien
  • Typ der Dichtung
    PTFE
  • Spannung
    220V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    3 Nm
  • Endschalter
    NEIN
  • Typ des pneumatischen Antriebs
    Doppelwirkung
