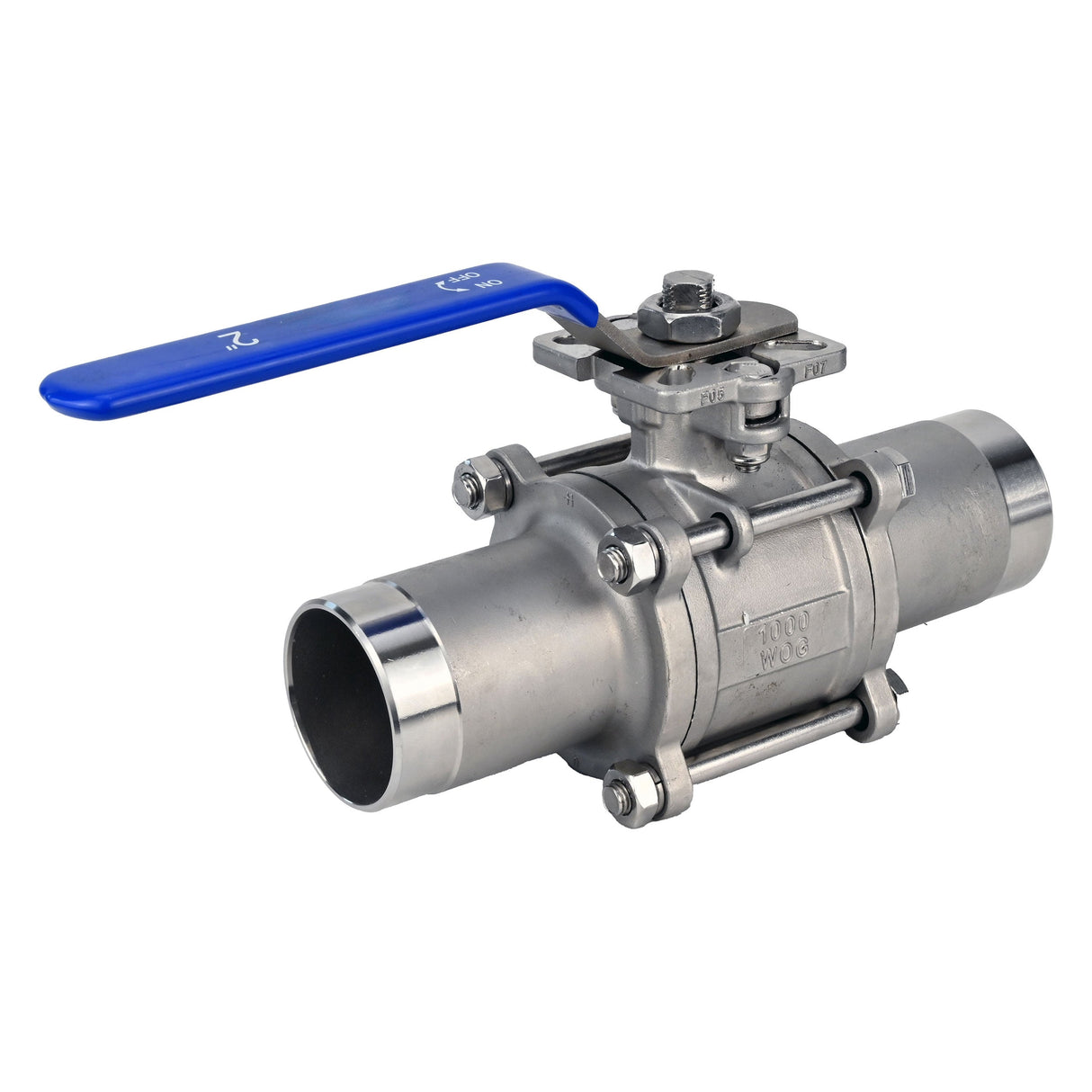

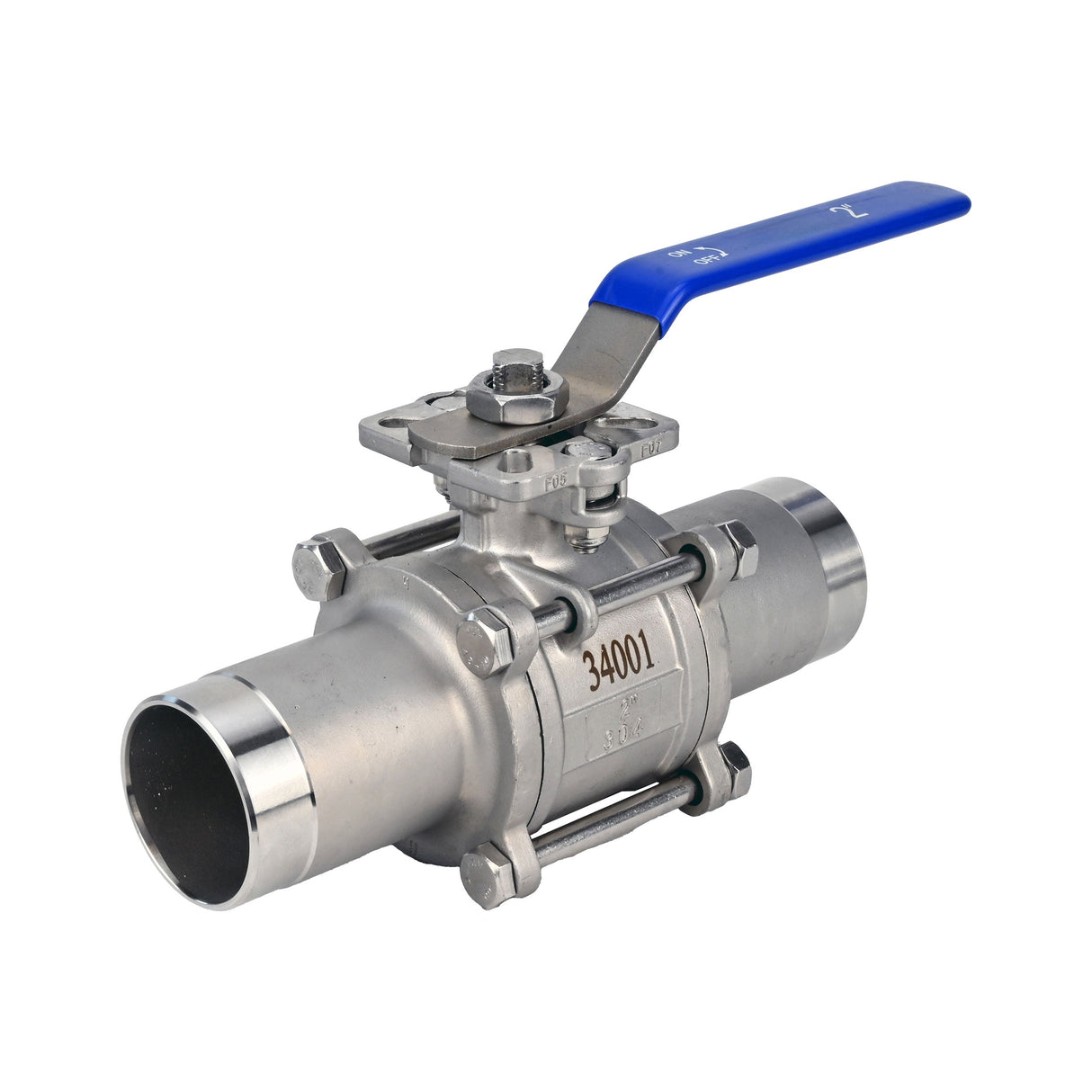

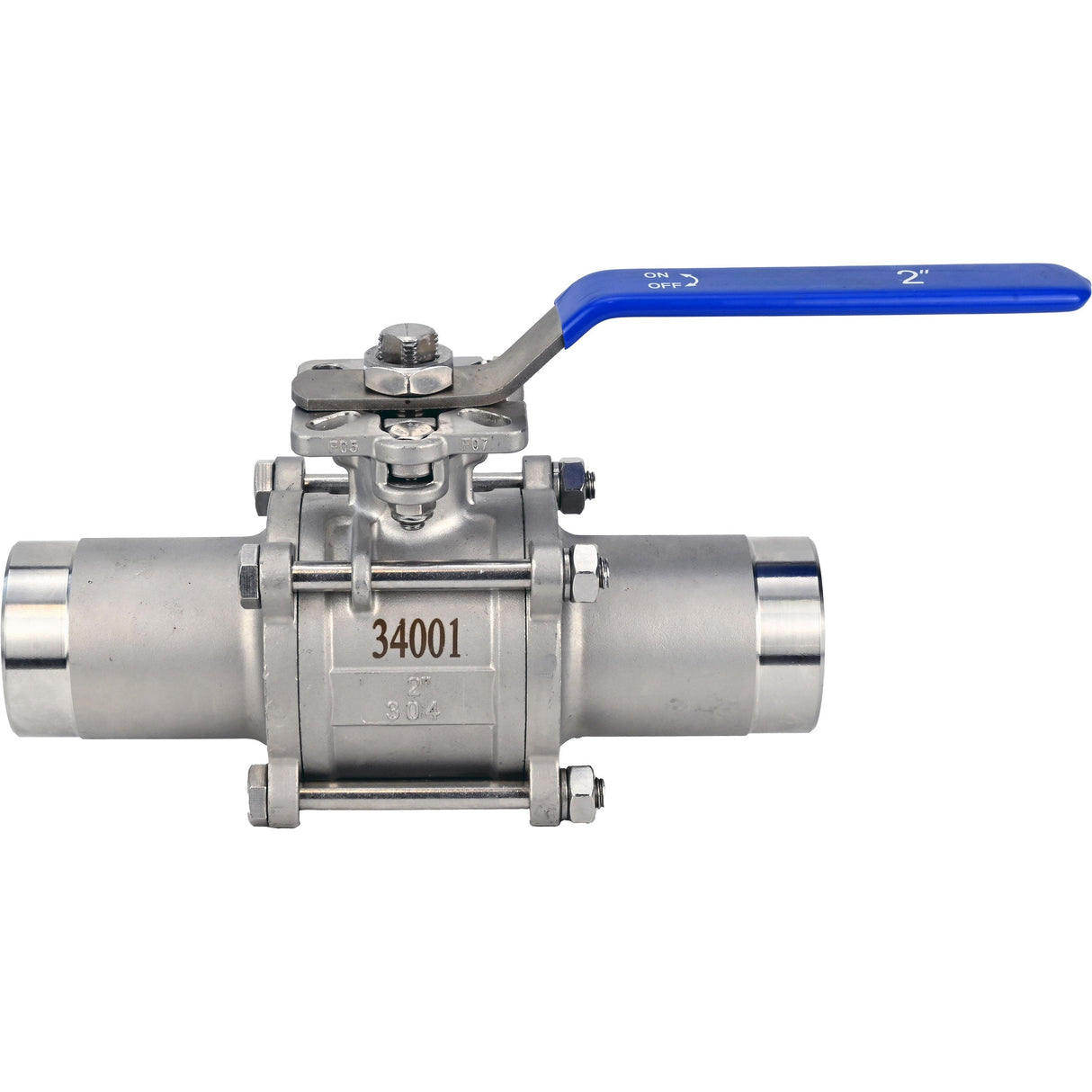

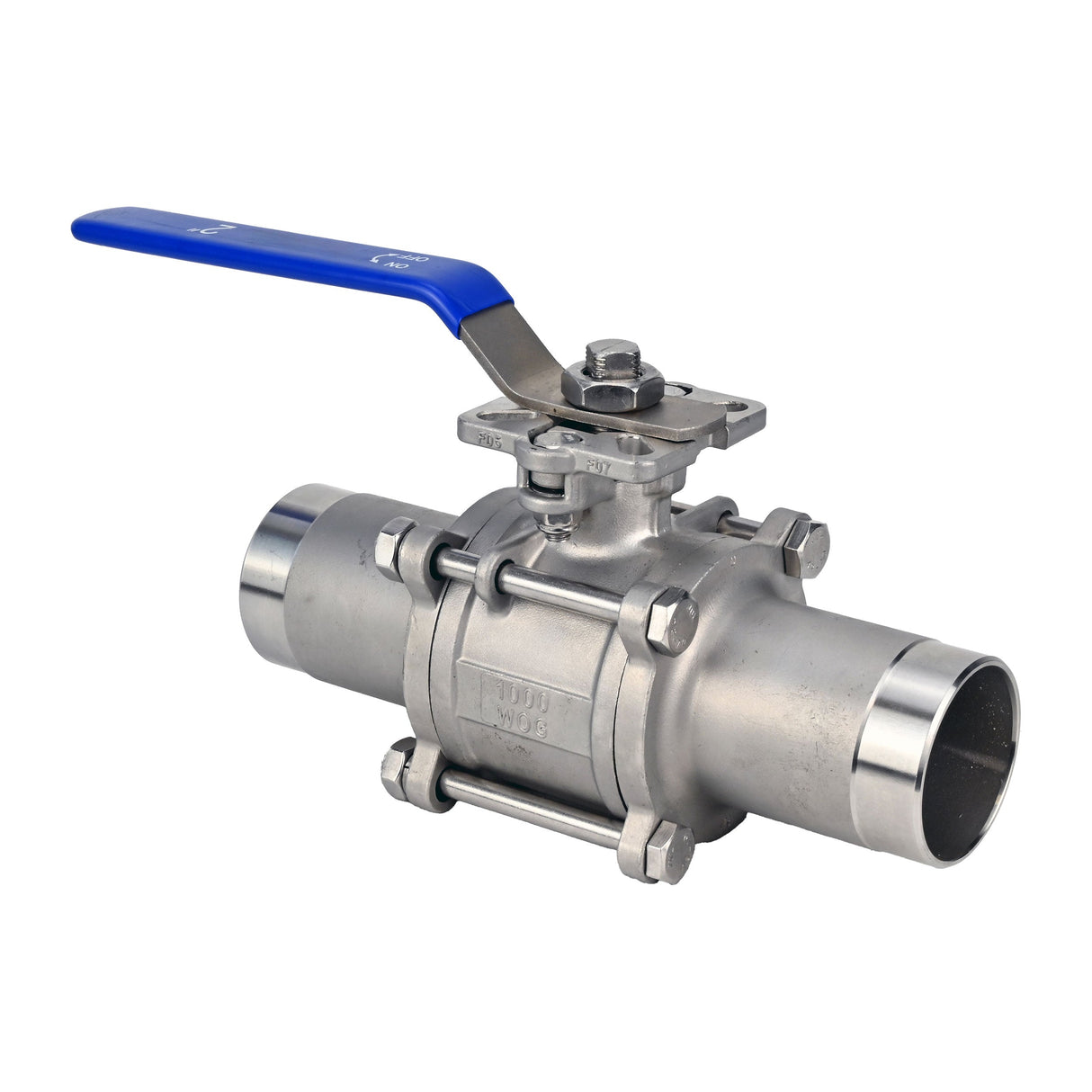

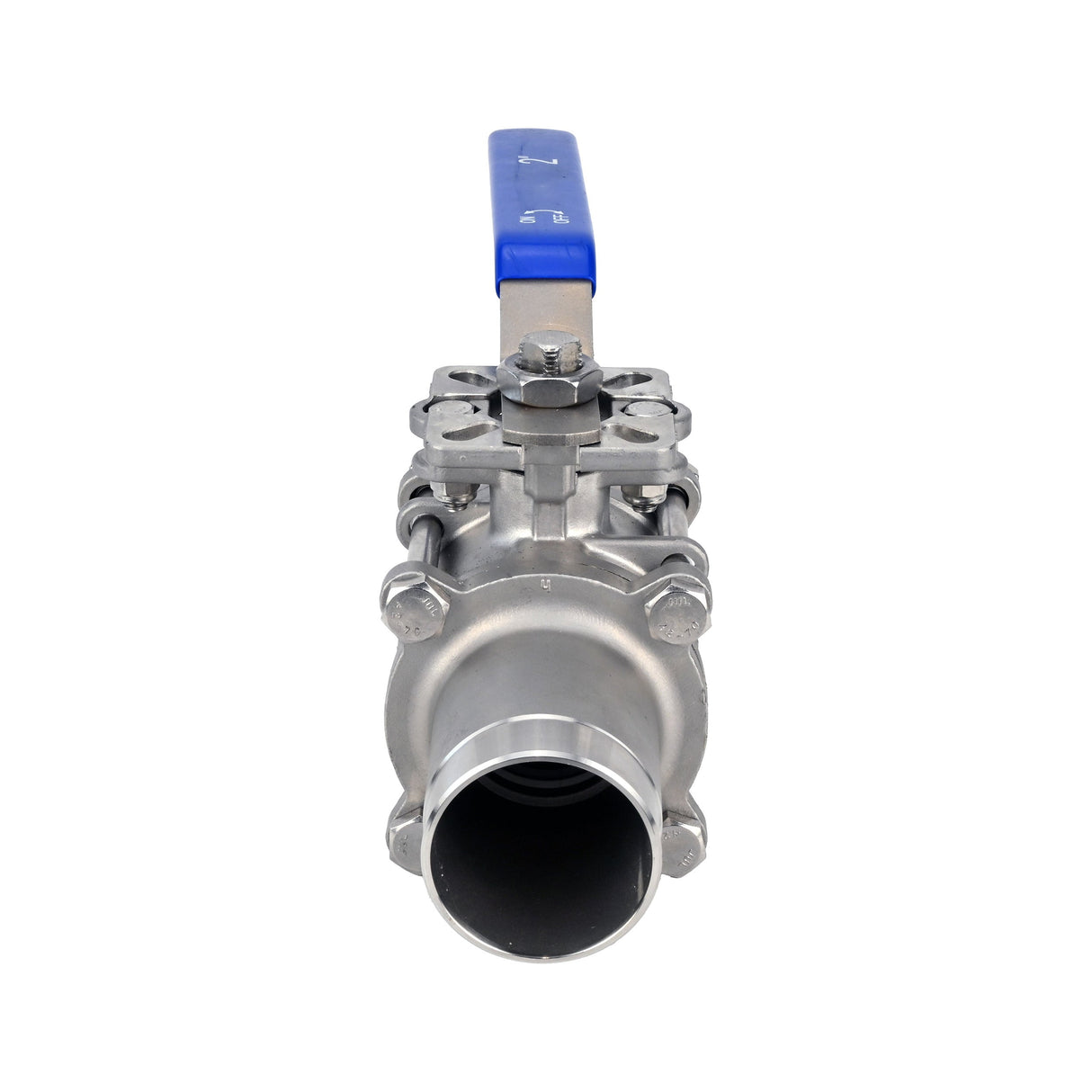

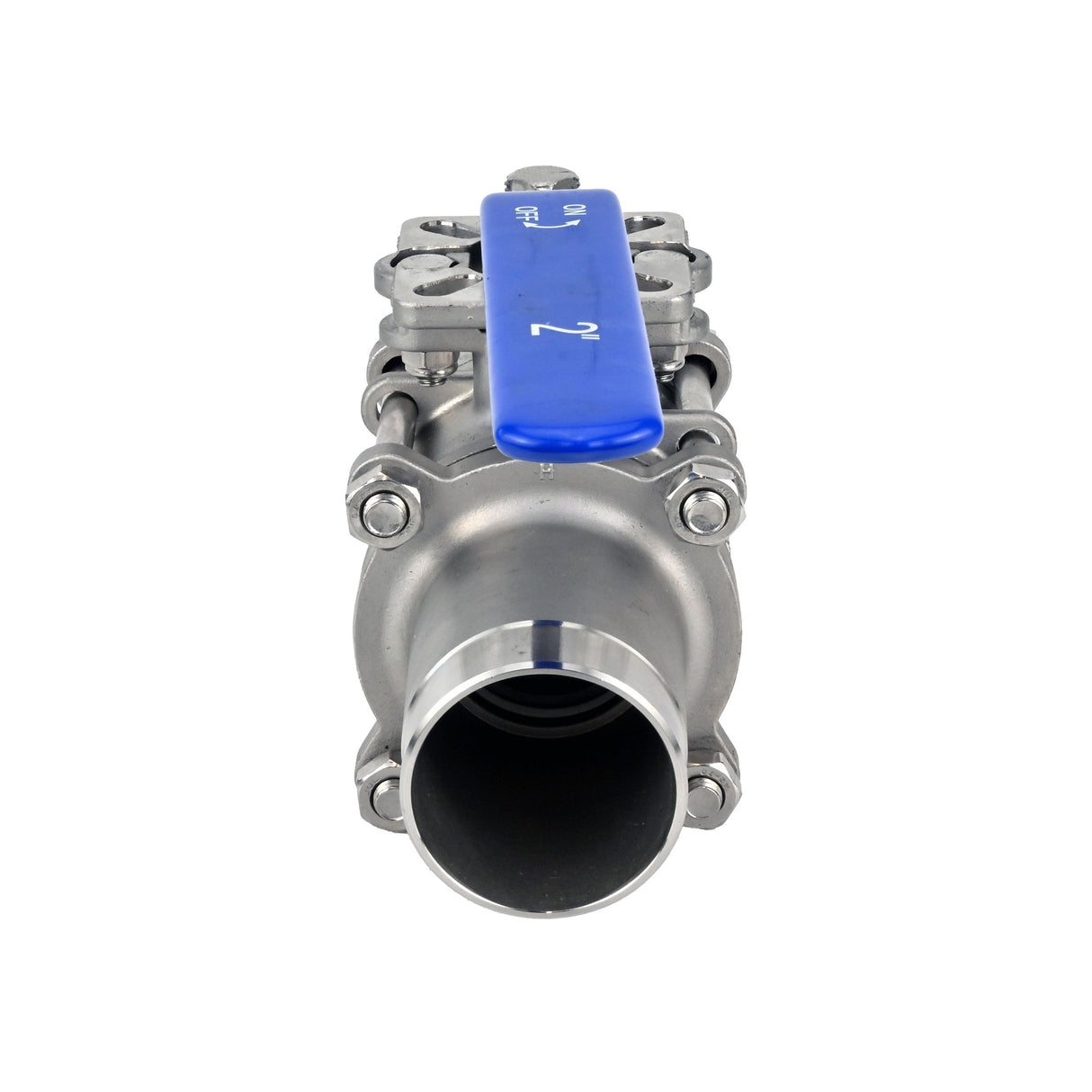

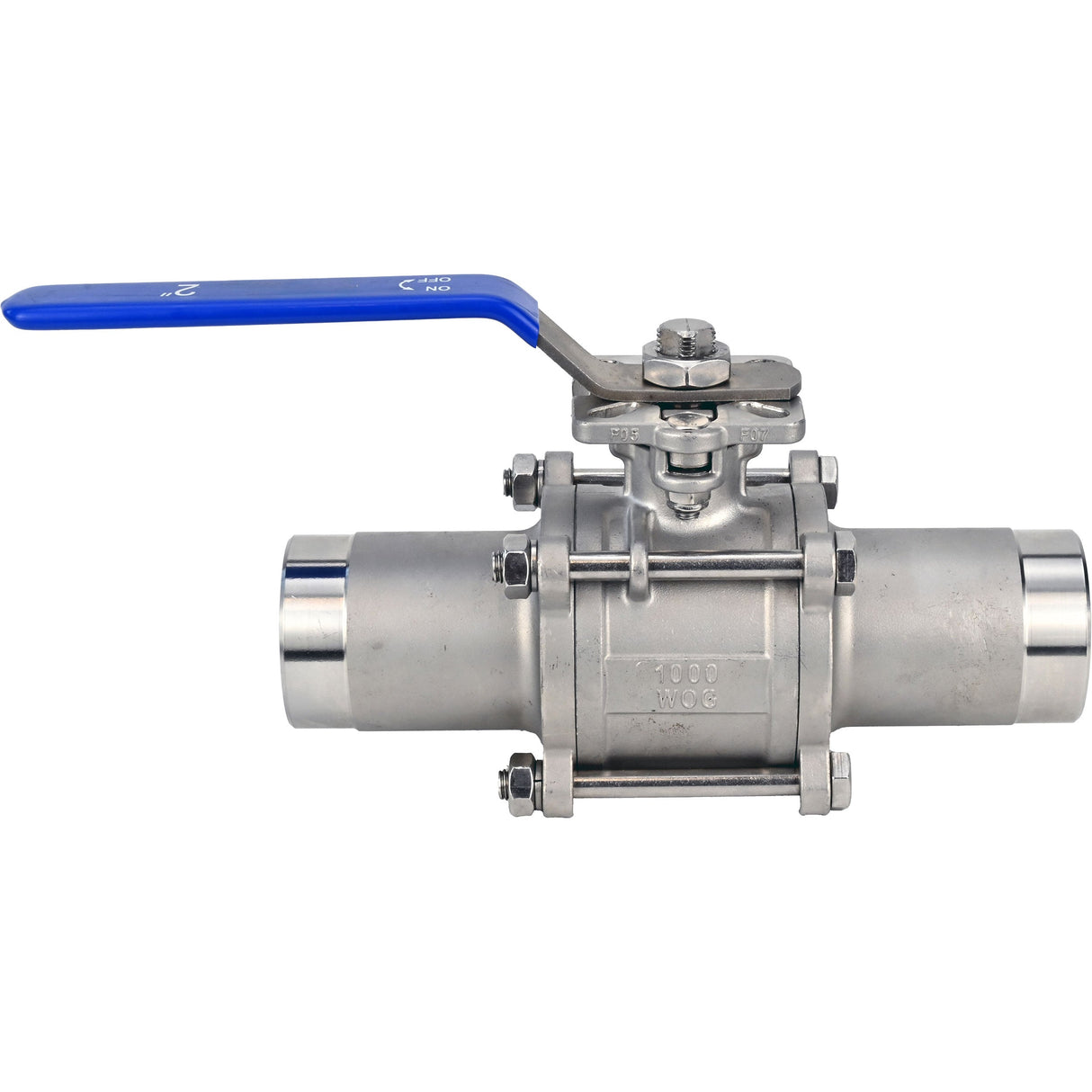

Kugelhähne Elephant BV3232P(3Stück)-FP-W-ISO-H mit vollem Durchgang, Gehäuse aus Edelstahl 316, geschweißt, mit Griff
Kugelhähne Elephant BV3232P(3Stück)-FP-W-ISO-H mit vollem Durchgang, Gehäuse aus Edelstahl 316, geschweißt, mit Griff - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Kugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv gegen Armaturenwerkstoffe sind.
Abmessungen und Maße der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H voller Durchgang, Gehäuse - Edelstahl 316, geschweißt, mit Griff
| Modell | d | D | B | H | L | E |
| DN10 | 12 | 17.2 | 2.1 | 50 | 130 | 120 |
| DN15 | 15 | 21.3 | 2.1 | 55 | 150 | 120 |
| DN20 | 20 | 26.9 | 2.1 | 66 | 155 | 135 |
| DN25 | 25 | 33.7 | 2.8 | 71 | 186 | 160 |
| DN32 | 32 | 42.4 | 2.8 | 81 | 195 | 170 |
| DN40 | 38 | 48.3 | 2.8 | 87 | 231 | 190 |
| DN50 | 50 | 60.3 | 2.8 | 91 | 243 | 220 |
| DN65 | 64 | 76.1 | 3 | 119 | 290 | 280 |
| DN80 | 76 | 88.9 | 3 | 125 | 302 | 280 |
| DN100 | 100 | 114.3 | 3 | 159 | 326 | 330 |
| DN125 | 125 | 141.3 | 3.4 | 186 | 360 | 330 |
| DN150 | 150 | 168.3 | 3.4 | 207 | 390 | 330 |
Skizze der Abmessungen und Maße der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H mit vollem Durchgang, Gehäuse - Edelstahl 316, geschweißt, mit Griff
Teile- und Werkstofftabelle für Kugelhähne Elephant BV3232P(3Stk)-FP-W-ISO-H mit vollem Durchgang, Gehäuse aus Edelstahl 316, geschweißt, mit Griff
| № | Name des Teils | Material |
| 1 | Fall | rostfreier Stahl 316 |
| 2 | Seitenteil (2 Stück) | rostfreier Stahl 316 |
| 3 | Char | rostfreier Stahl 316 |
| 4 | Kugeldichtung | PTFE |
| 5 | Spindeldichtung | PTFE |
| 6 | Buchse | rostfreier Stahl 304 |
| 7 | Vorbau | rostfreier Stahl 316 |
| 8 | Waschmaschine | rostfreier Stahl |
| 9 | Nuss | Stahl А2-70 |
| 10 | Schraube | Stahl А2-70 |
| 11 | Handgriff | rostfreier Stahl |
| 12 | Beschichtung der Griffe | PVC |
| 13 | Nuss | Stahl А2-70 |
Skizze der Teile und Materialien der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H mit vollem Durchgang, Gehäuse - Edelstahl 316, geschweißt, mit Griff
