Elephant | SKU: D160-52588

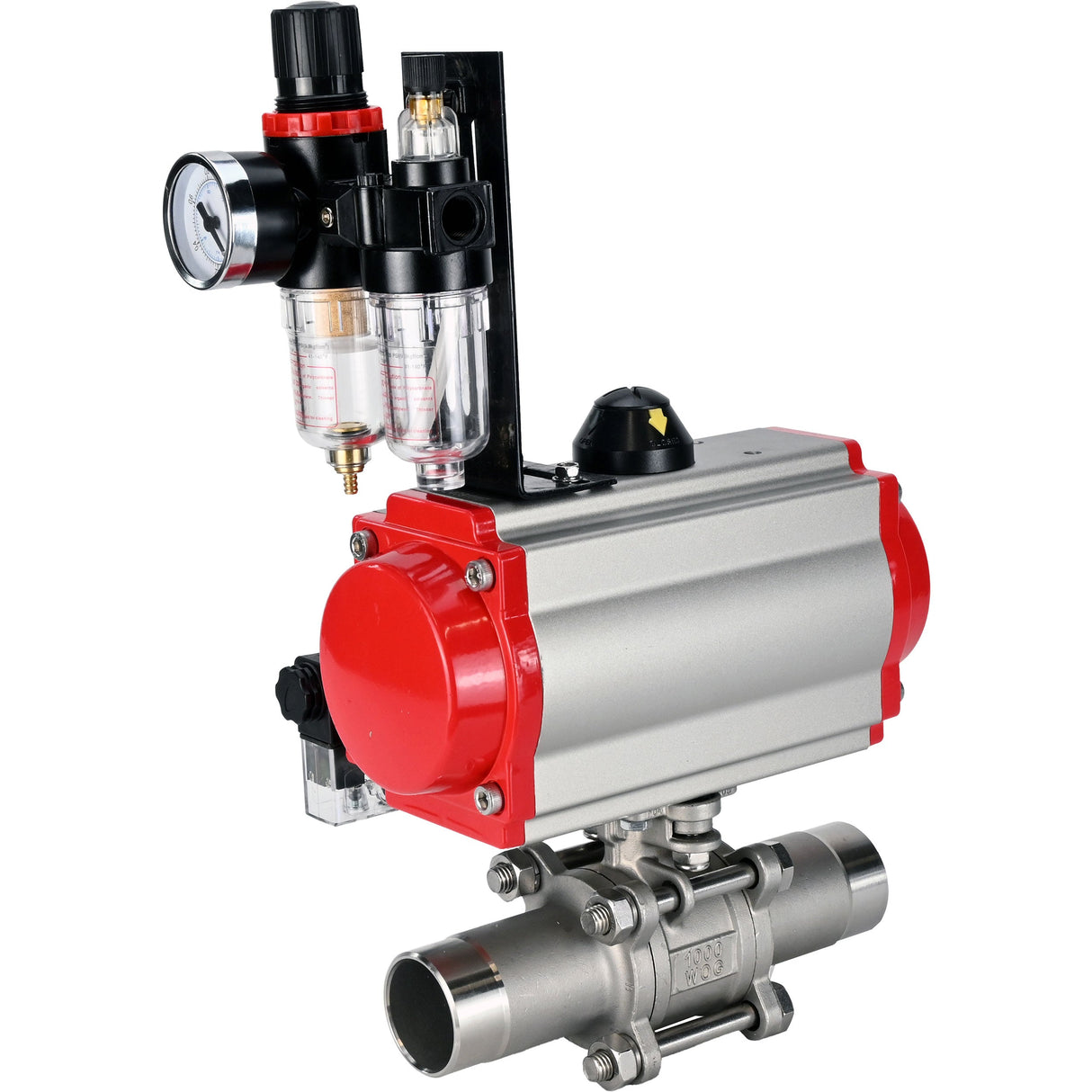

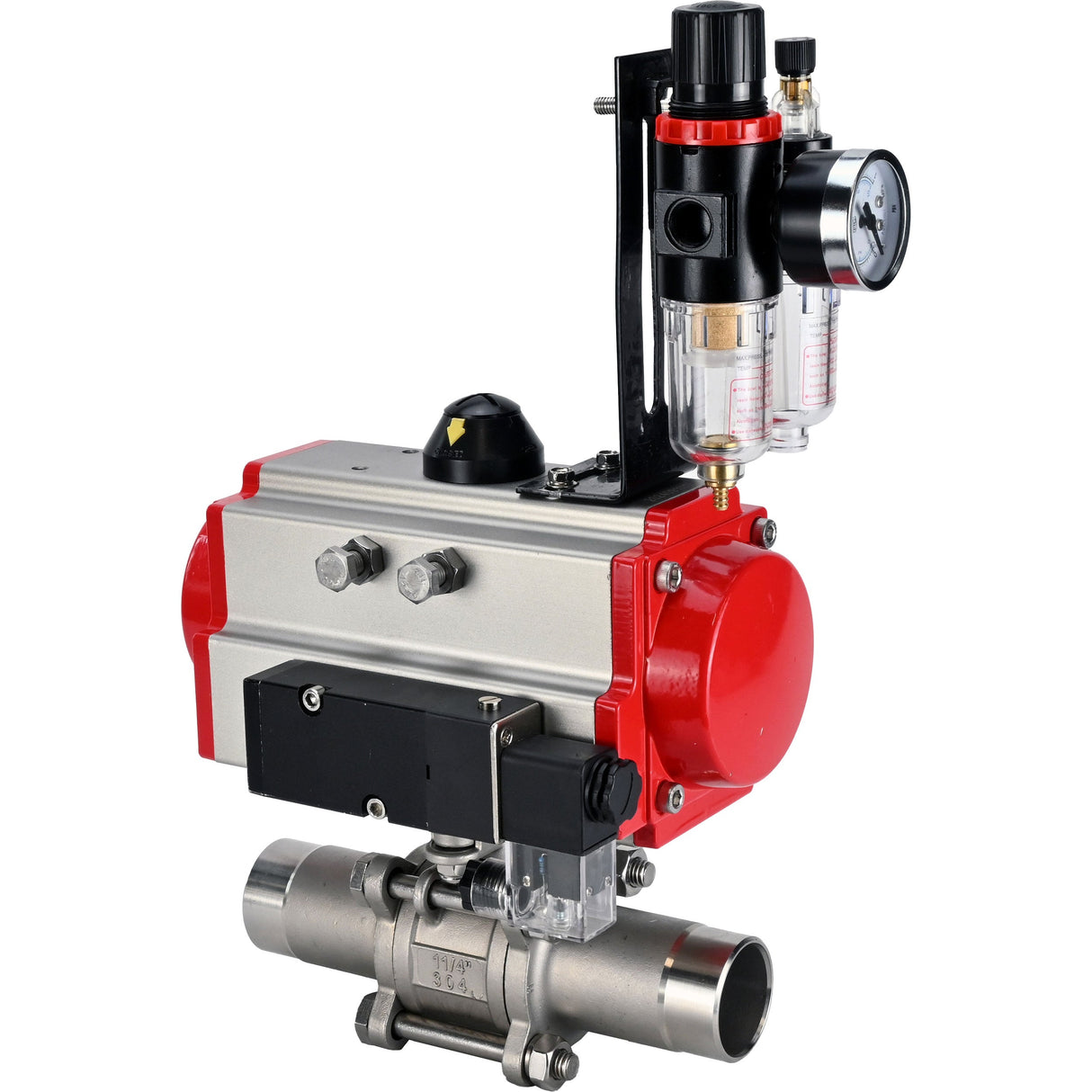

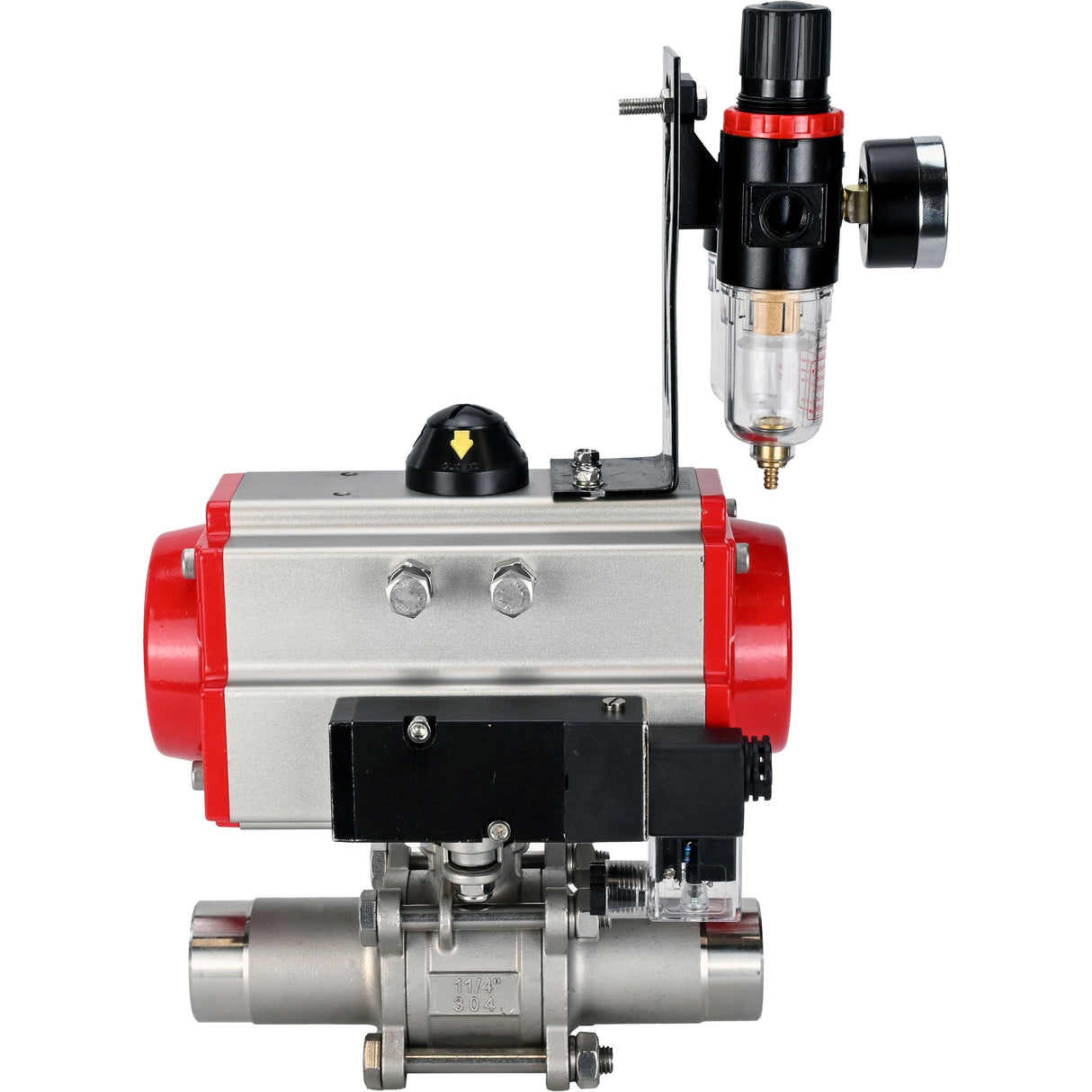

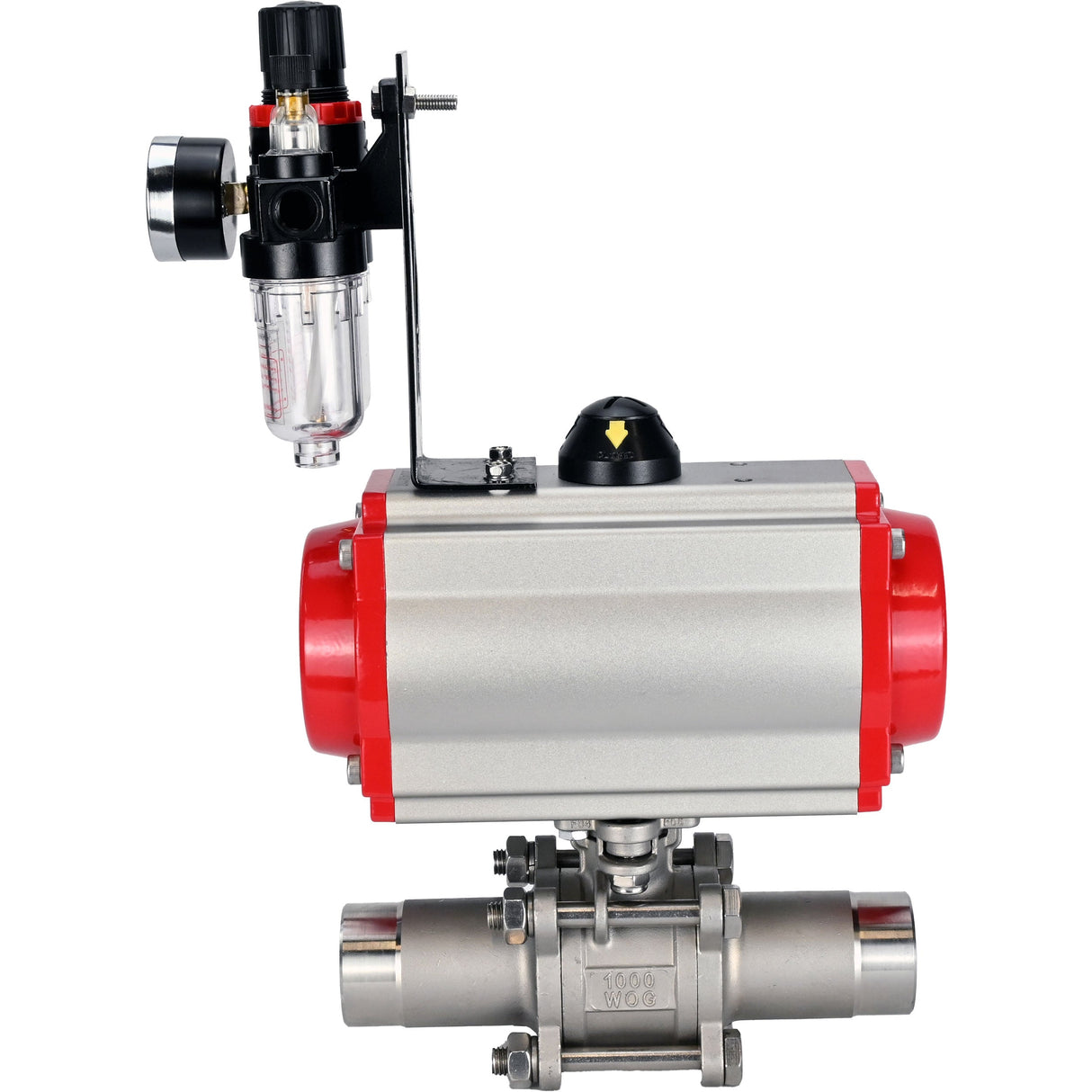

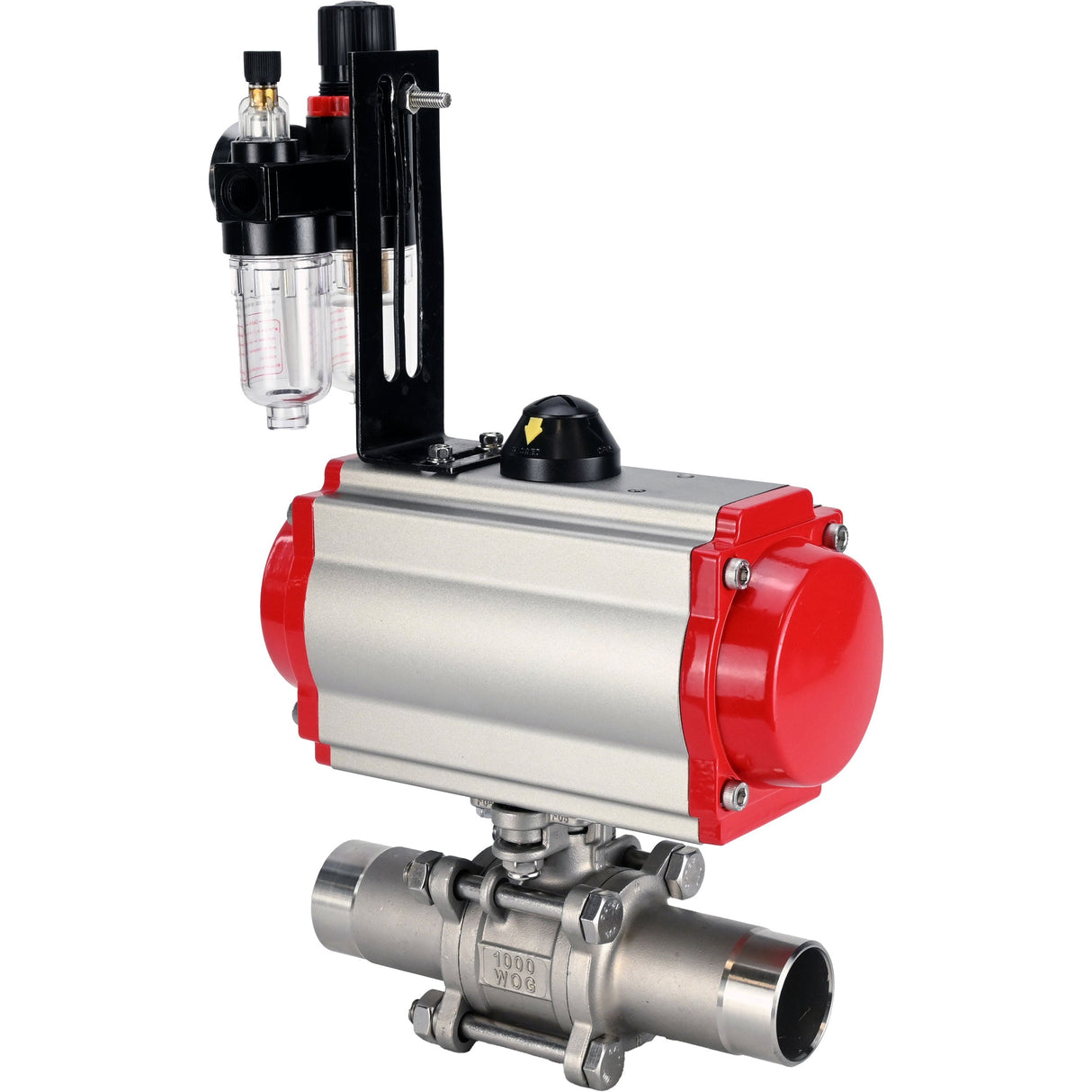

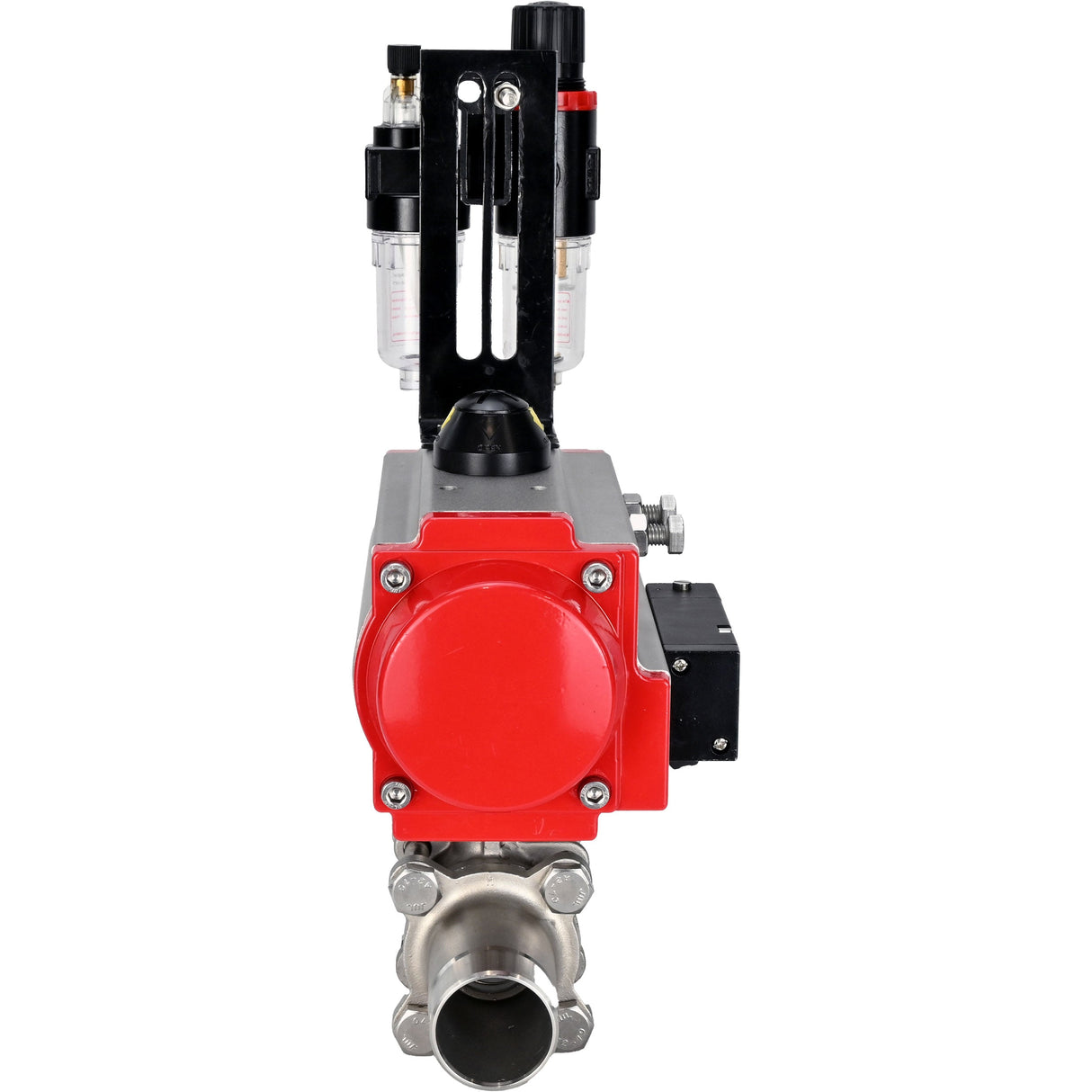

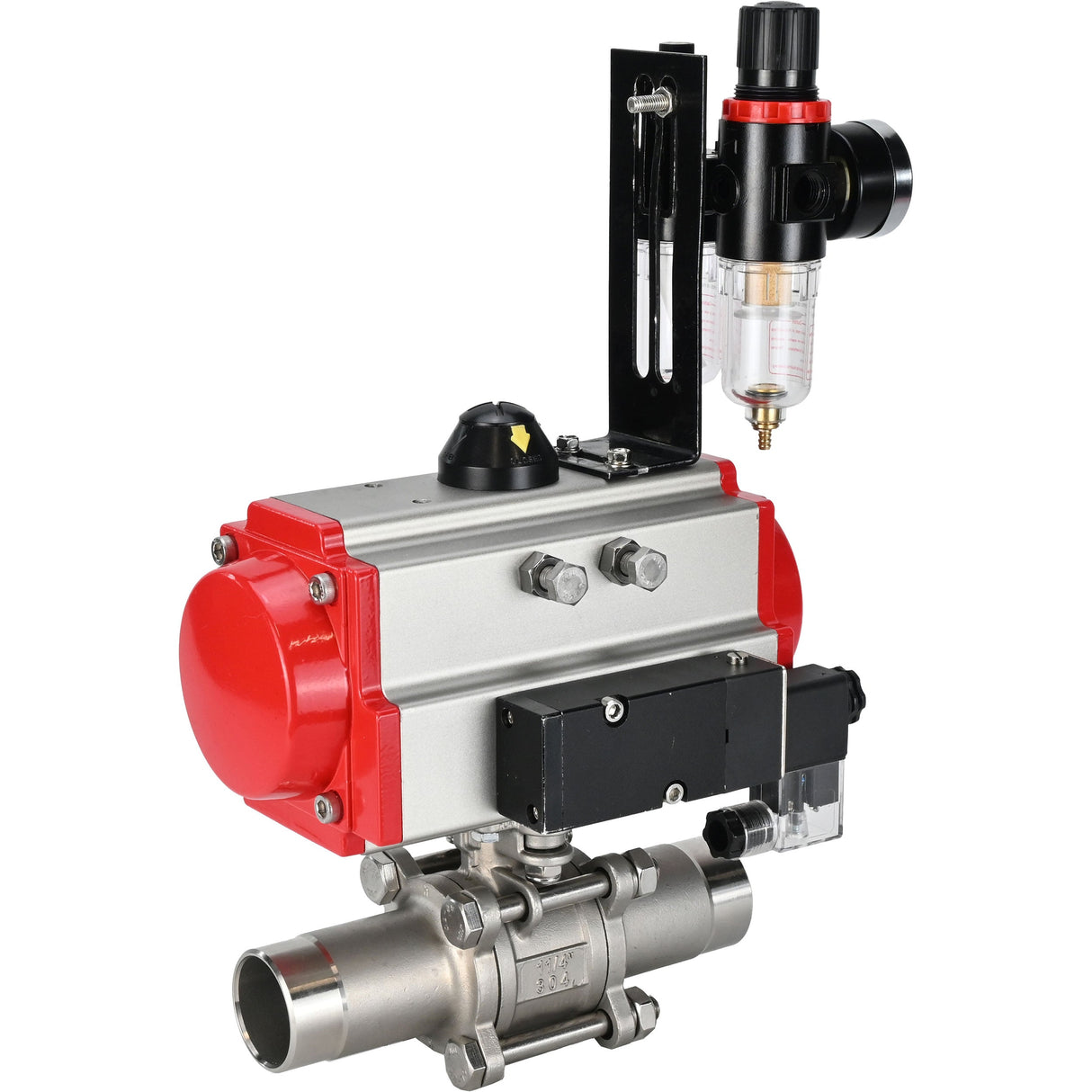

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, zum Schweißen, mit pneumatischem Antrieb Elephant PA-SA, pneumatischem Verteiler 4M310-08 220V und ATU AFC2000

€174,71

inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, zum Schweißen, mit pneumatischem Antrieb Elephant PA-SA, pneumatischem Verteiler 4M310-08 220V und ATU AFC2000 - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatische Elephant Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.

Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

Name	Wert
Betriebstemperatur des Mediums, °C	von -20 bis 180
Ventiltyp	Zweiwege
Anwendung	Wasserversorgung, Heizung, Industrie
Arbeitsmedium	Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Rohrleitungsanschluss	Anschweißteil
Wasserausgabe	NEIN
Bohrungstyp	volle Bohrung
Dichtungsklasse	A
Steuerungstyp	mit pneumatischem Antrieb
Verbindung	Anschweißteil
Kontrolle	Pneumatischer Antrieb mit Rückstellfedern
Endpositionsschalter	Ja
Vorhandensein eines pneumatischen Verteilers	Ja
Elektropneumatischer Stellungsregler vorhanden	NEIN
Durchschnittliche Lebensdauer, Jahre	5
Garantie, Jahre	1
Ursprungsland	China

Abmessungen und Maße von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

Modell	L, mm	A, mm	E, mm	Ich, mm	B, mm	C, mm
10	130	153	72	162	88	139
15	150	216	109	162	88	139
20	155	279	134	162	88	139
25	186	279	134	162	88	139
32	195	216	109	162	88	139
40	231	279	134	162	88	139
50	243	279	134	162	88	139
65	290	279	134	162	88	139
80	302	308	157	162	88	139
100	326	405	174	162	88	139
125	360	542	257	162	88	139
150	390	542	257	162	88	139

Skizzenmaße und Maße der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

NEIN.	Teilename	Material
1	Körper	Edelstahl 316
2	Seitenelement (2 Stk.)	Edelstahl 316
3	Ball	Edelstahl 316
4	Kugeldichtung	PTFE
5	Spindeldichtung	PTFE
6	Buchse	Edelstahl 304
7	Stängel	Edelstahl 316
8	Waschmaschine	Edelstahl
9	Nuss	Stahl A2-70
10	Bolzen	Stahl A2-70

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

Technische Parameter des pneumatischen Antriebs Elephant

Name	Wert
Design	Mit Rückholfedern
Steuerdruck, bar	2 ÷ 8
Vorhandensein einer manuellen Übersteuerung	NEIN

Abmessungen und Maße des Pneumatikaktuators Elephant

Modell	A1, mm	B1, mm	C, mm	D, mm	E, mm	F, mm	G, mm	Hmm	Ich, mm	J, mm	K, mm	L, mm	M, mm	N, mm	f0, mm	P, mm
PA-SA-52	108	153	30	41	72	26	15	F03	F05	4-M5x8	4-M6x10	11x11	80	30	34	20
PA-SA-83	152	216	46	55	109	26	15	F05	F07	4-M6x10	4-M8x12	17x17	80	30	34	20
PA-SA-105	189	279	55	64	134	26	25	F07	F10	4-M8x12	4-M10x16	22x22	80	30	41	20
PA-SA-130	210	308	67.5	70	157	36	25	F07	F10	4-M8x12	4-M10x16	22x22	80	30	62	30
PA-SA-140	268	405	76	77	174	36	30	F10	F12	4-M10x16	4-M12x20	27x27	130	30	62	30
PA-SA-210	390	542	113	113	257	38	40	/	F14	/	4-M12x20	36x36	130	30	79	30

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant

Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Hier ist die übersetzte Tabelle:

Nr.	Name	Menge	Material	Beschichtung
1	Gehäuse	1	Stranggepresstes Aluminium	Harteloxiert
2	Seitenstecker	2	Aluminiumguss
3	Gang	1	Edelstahl	Vernickelt
4	Kolben	2	Stahl/Aluminium	Oxidation/galvanische Zinkbeschichtung
5	Stecker	8	Edelstahl
6	Kolbenring	2	NBR
7	Federn	0-12	Federstahl	Epoxidbeschichtung
8	Kolbenlager	2	Technischer Kunststoff
9	Kolbenring	2	NBR
10	Stecker	2	NBR
11	Anschlagring	2	Technischer Kunststoff
12	Ring	1	Technischer Kunststoff
13	Waschmaschine	1	Edelstahl
14	Federklemme	2	Edelstahl
15	Indikator	1	Plastik
16	Blinkergehäuse	1	Plastik
17	Lager	1	Technischer Kunststoff
18	Nocken	1	Stahl	Oxidation/galvanische Zinkbeschichtung
19	Lager	1	NBR
20	Lager	1	Technischer Kunststoff
21	Lager	1	Technischer Kunststoff
22	Dichtungsring	2	NBR
23	Dichtungsring	2	NBR
24	Lager	2	Edelstahl
25	Einstellmutter	2	Edelstahl
26	Einstellschraube	2	Edelstahl
27	Buchse	2	Aluminium

Technische Parameter des Pneumatikventils Elephant 4M310-08 220V

Name	Wert
Pneumatischer Verteiler Modell	4M310-08 220V
Betriebsdruck, bar	1,5 ÷ 1,8
Versorgungsspannung, V	220V
Betätigungsfrequenz, Zyklen/Sek	5

Abmessungen und Maße des Elephant 4M310-08 220V pneumatischen Wegeventils

Modell	4M310-08
D, mm	32
E, mm	69
F, mm	40
Ich, mm	45
K, mm	40
L, mm	134.5
M, mm	40
N, mm	24
S, mm	27
U, mm	2.4
Hmm	17.5

Skizze der Abmessungen und Maße des Pneumatikventils Elephant

Technische Parameter der Elephant AFC2000 Luftbehandlungseinheit

Name	Wert
Betriebsdruck, bar	8
Einstellbarer Druckbereich, bar	0,5 ÷ 9
Gefilterte Partikelgröße, µm	40 µm
Gewicht, kg	0.395

Abmessungen und Maße der Elephant AFC2000 Luftbehandlungseinheit

Modell	AFC2000
A, mm	162
B, mm	88
C, mm	139
D, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Hmm	7
Ich, mm	13.3
J, mm	39
K, mm	5
L, mm	40
M, mm	32
N, mm	53
O, mm	29
P, mm	6
R, mm	41.5

Skizze der Abmessungen und Maße der Elephant AFC2000 Luftbehandlungseinheit

Bewertungen (0)

Dokumentation

Ball valve ELEPHANT BVxxP 3pc -FP-W-ISO-H LONG DN10-150 63-16 bar stainless steel full bore welded with ISO-flange and handle

Pneumatic rotary actuator ELEPHANT PA-x-x double-acting and with return springs
