Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Geh – Valve Elephant
Elephant  |  SKU: D160-51664

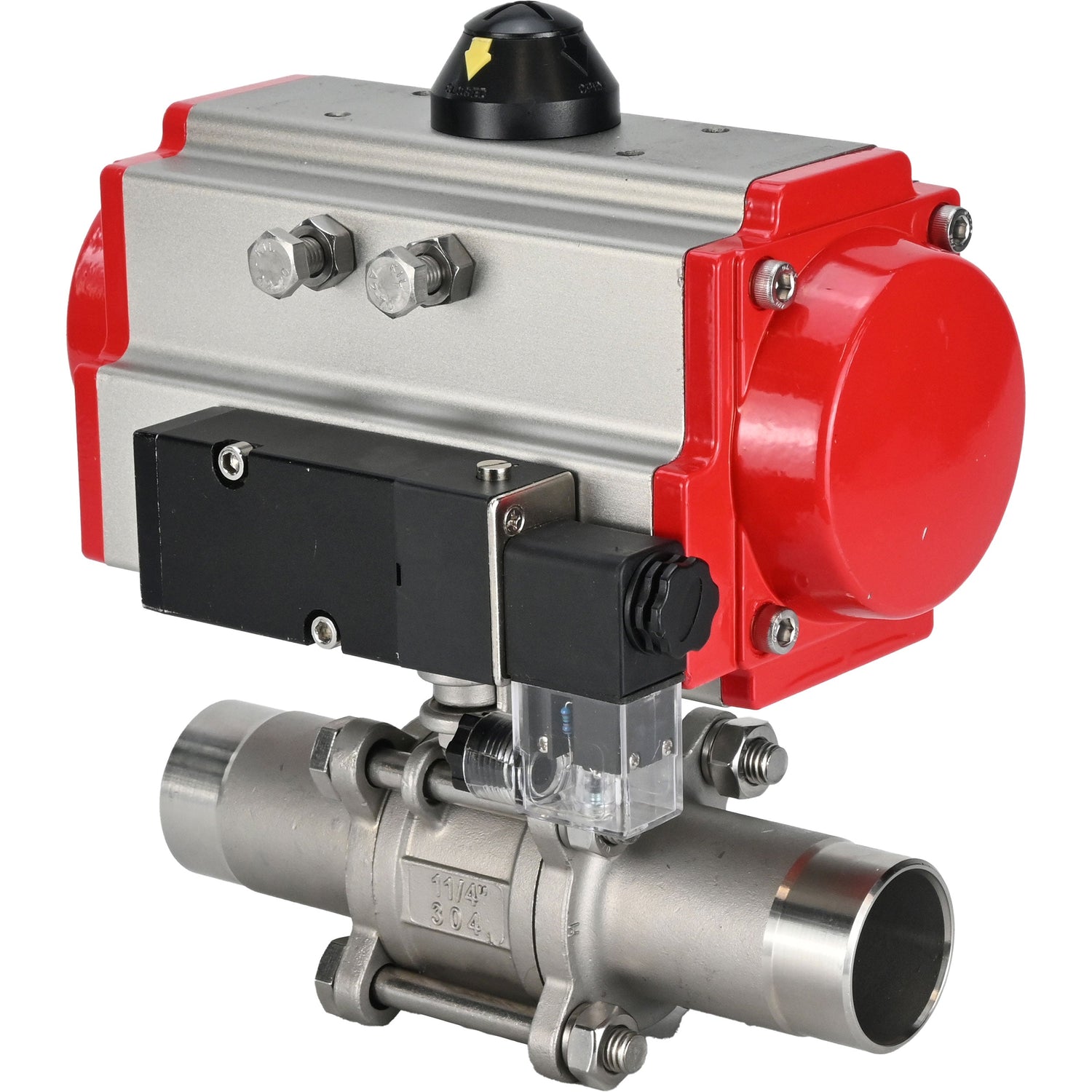

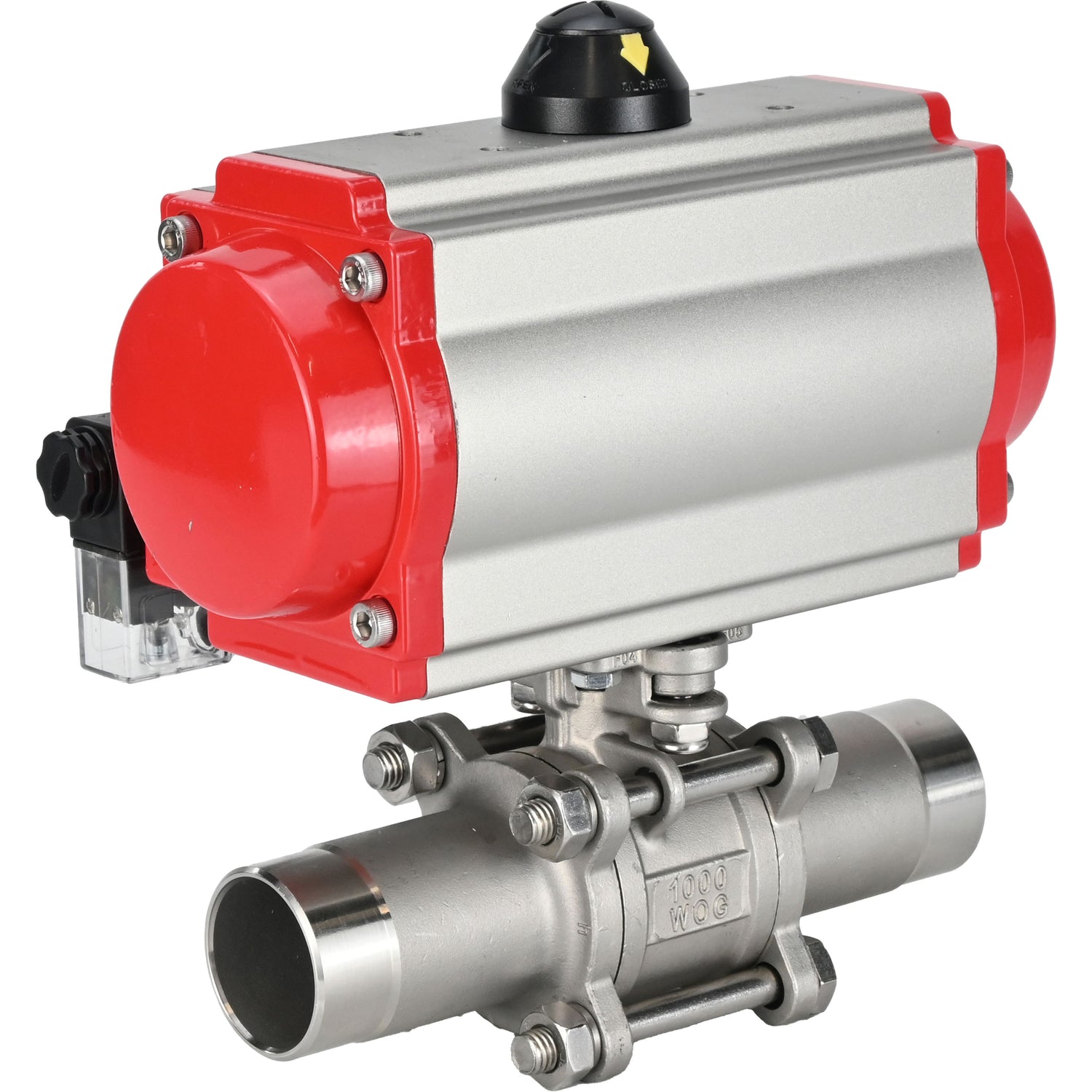

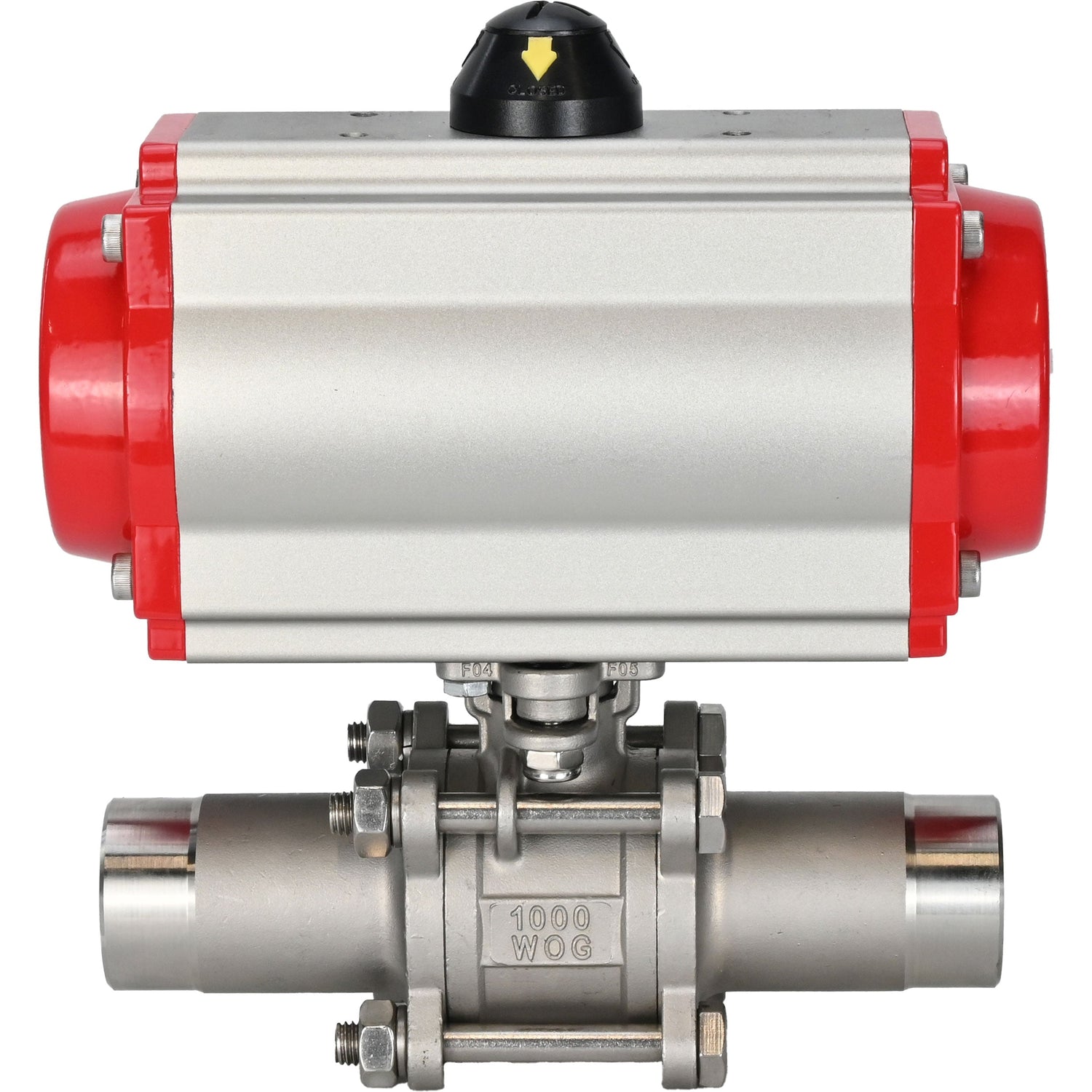

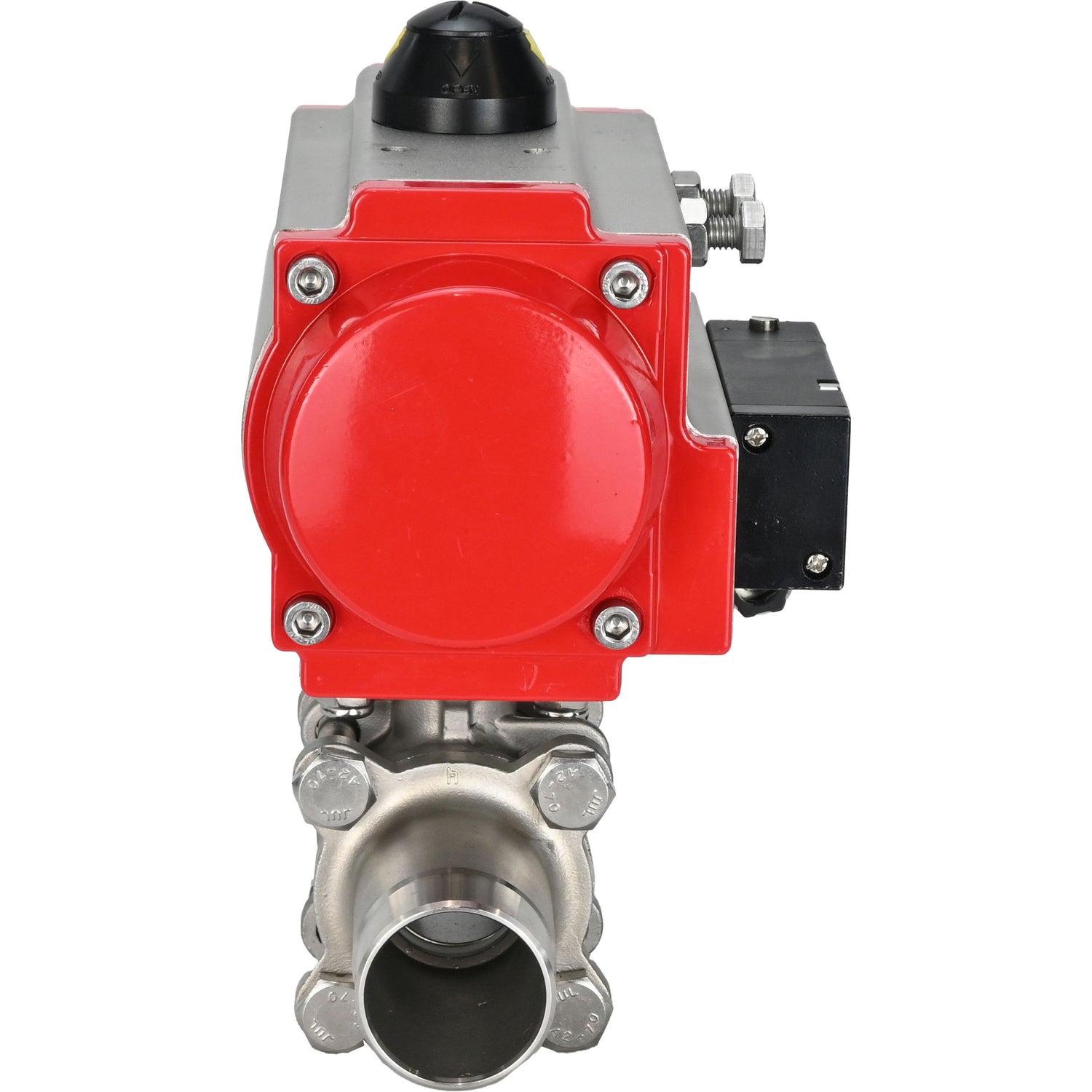

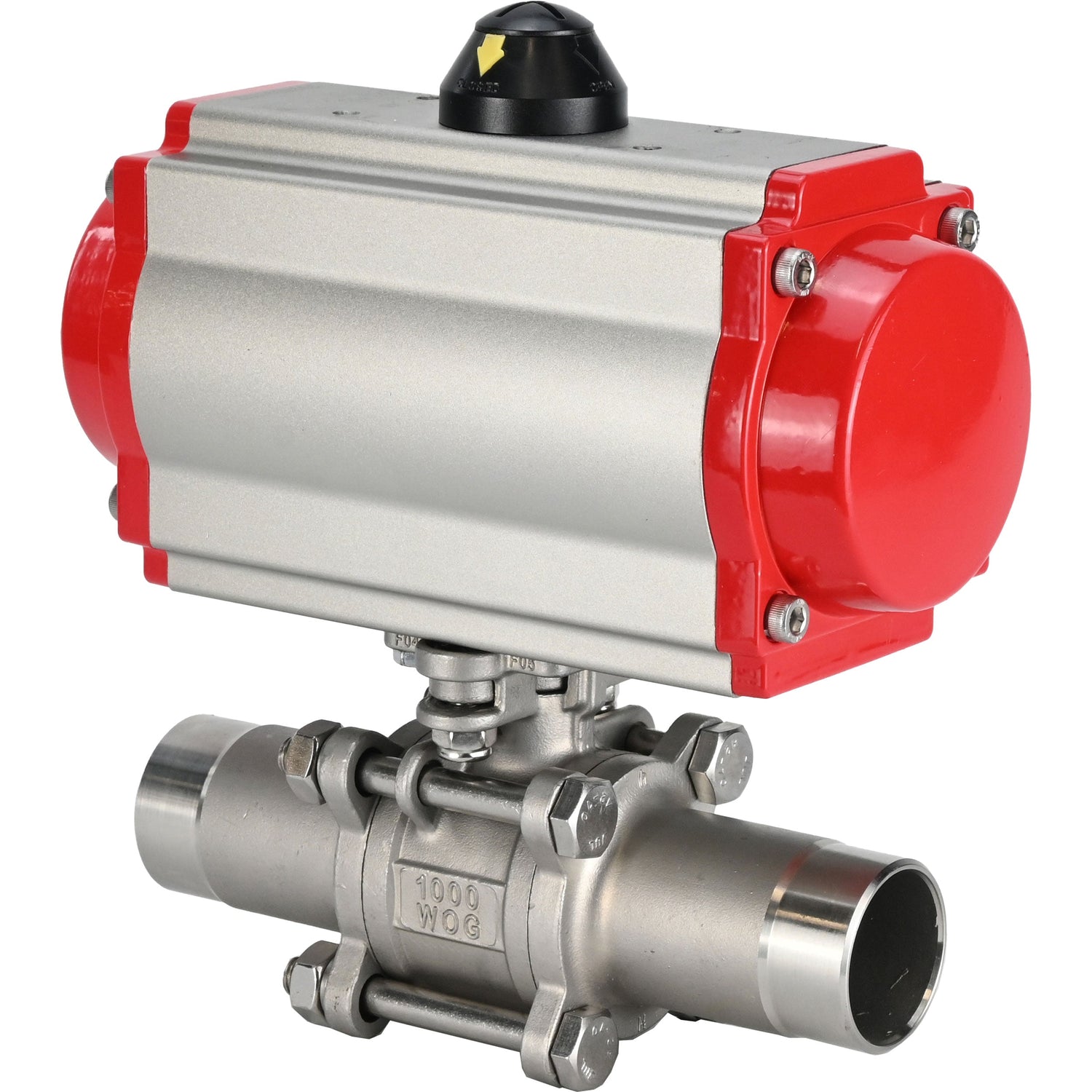

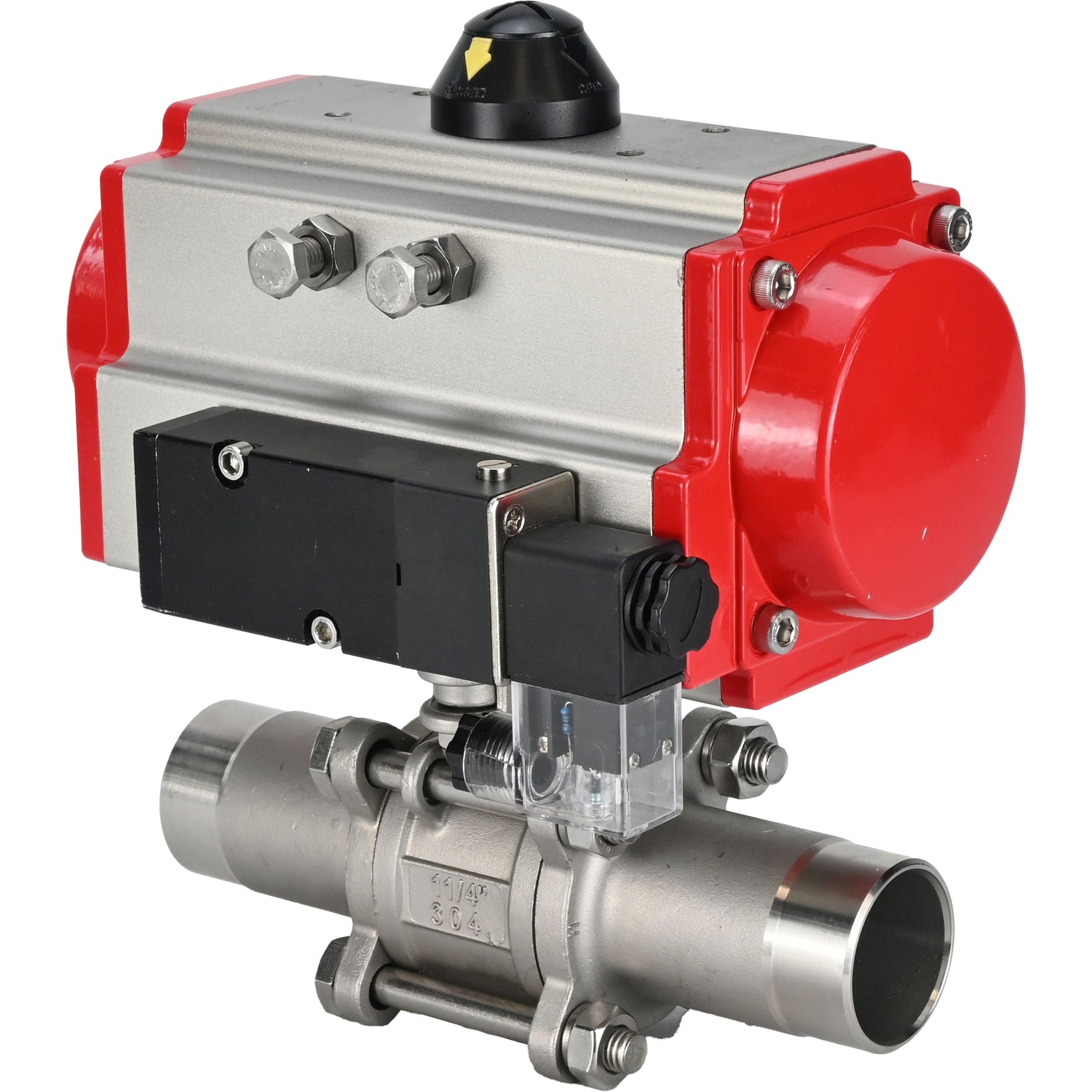

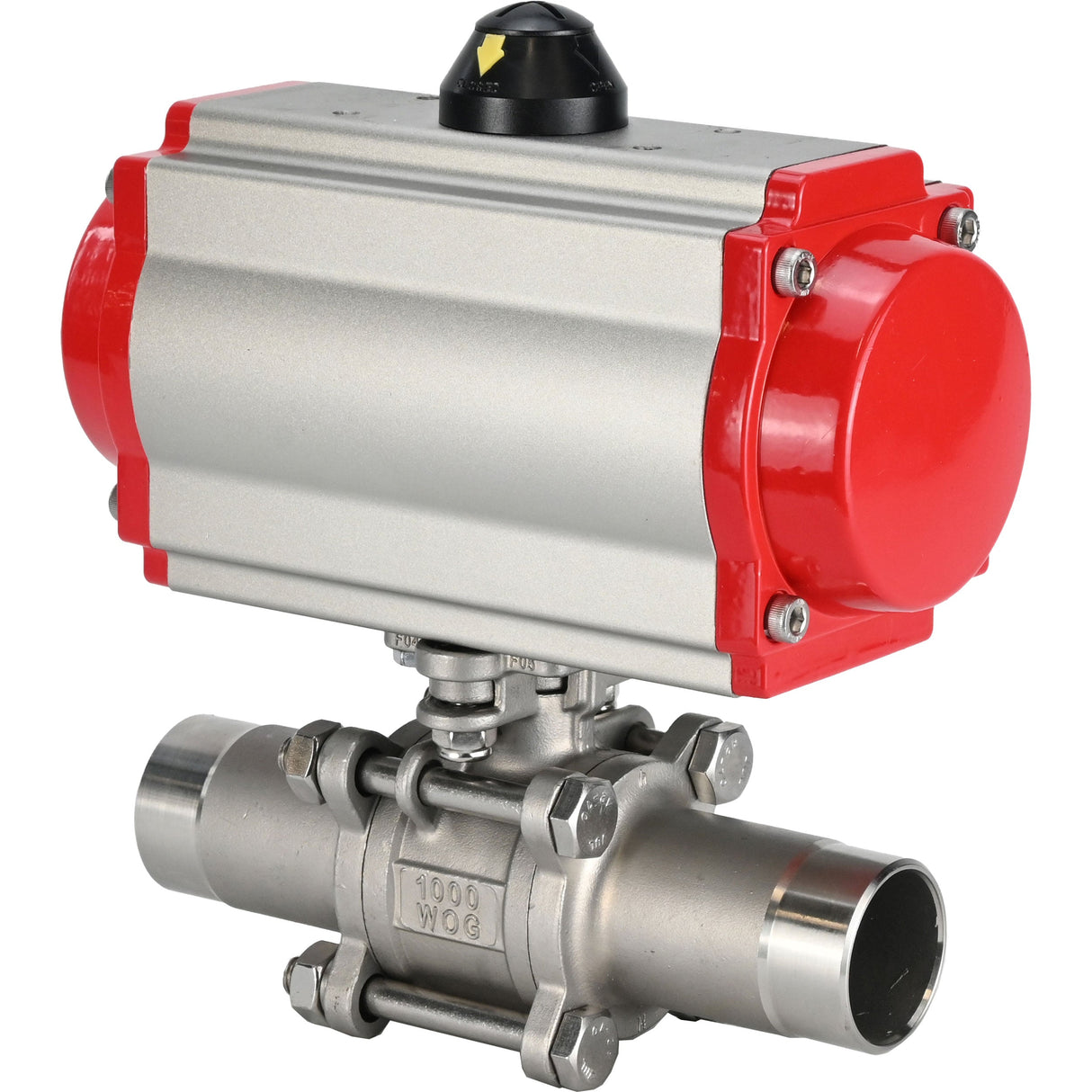

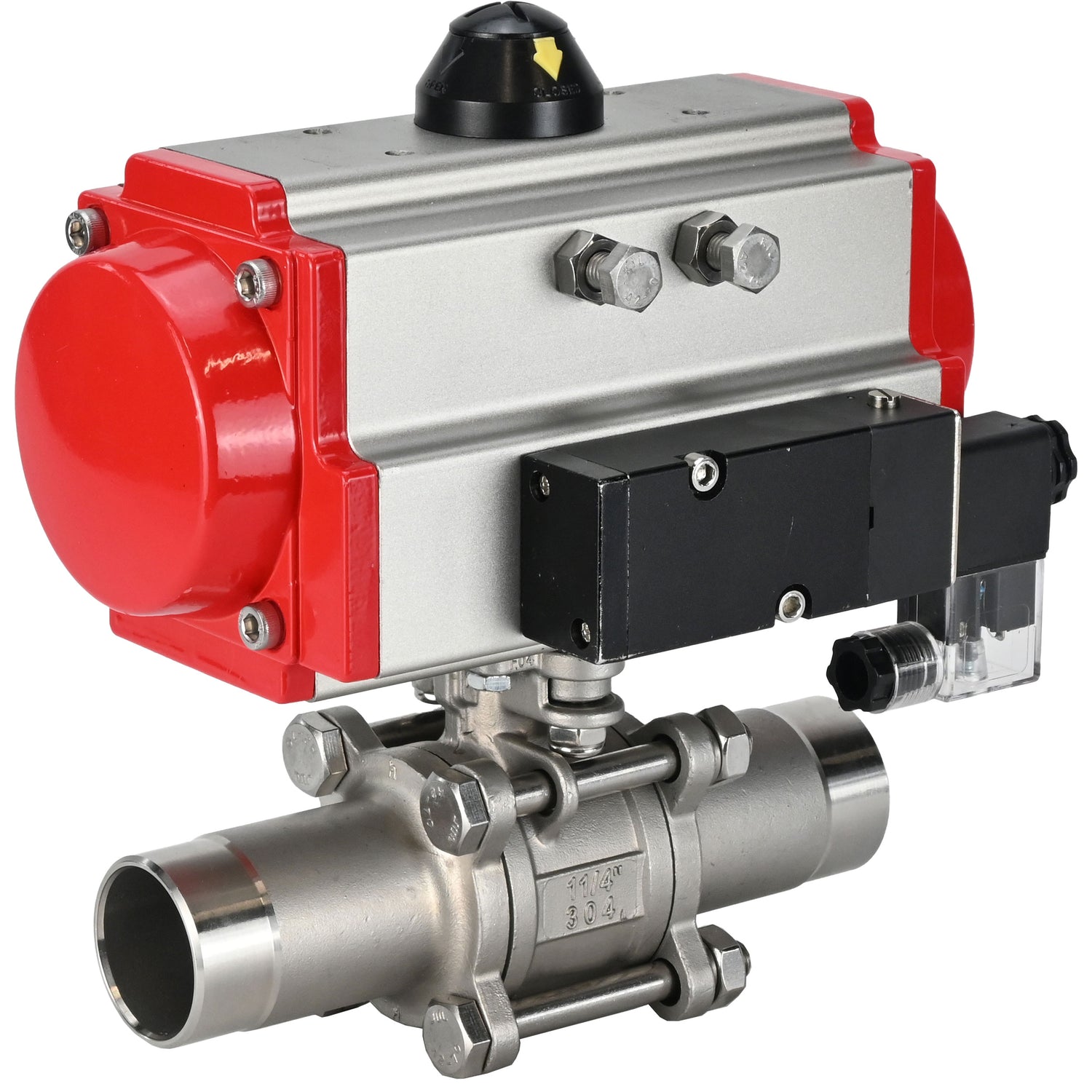

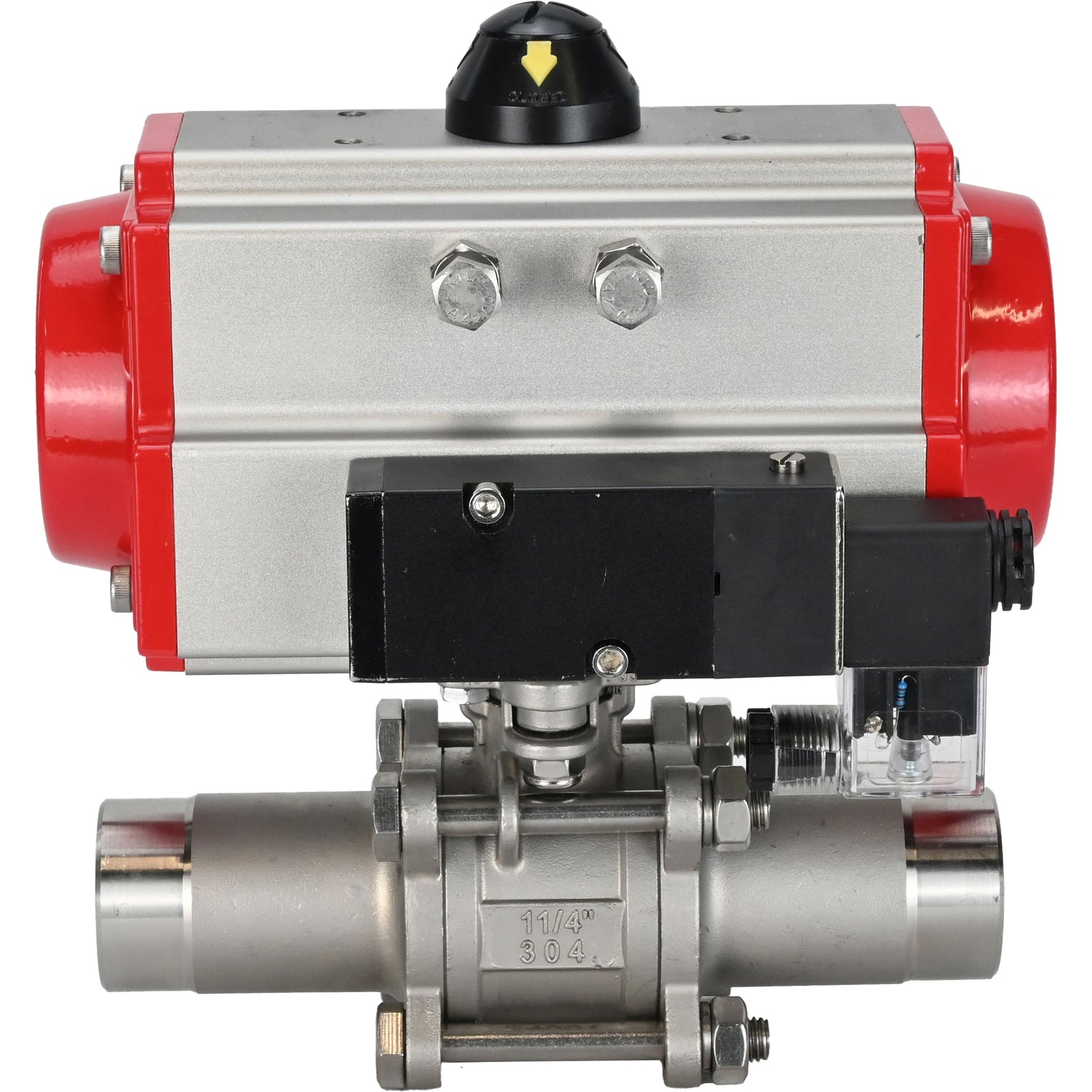

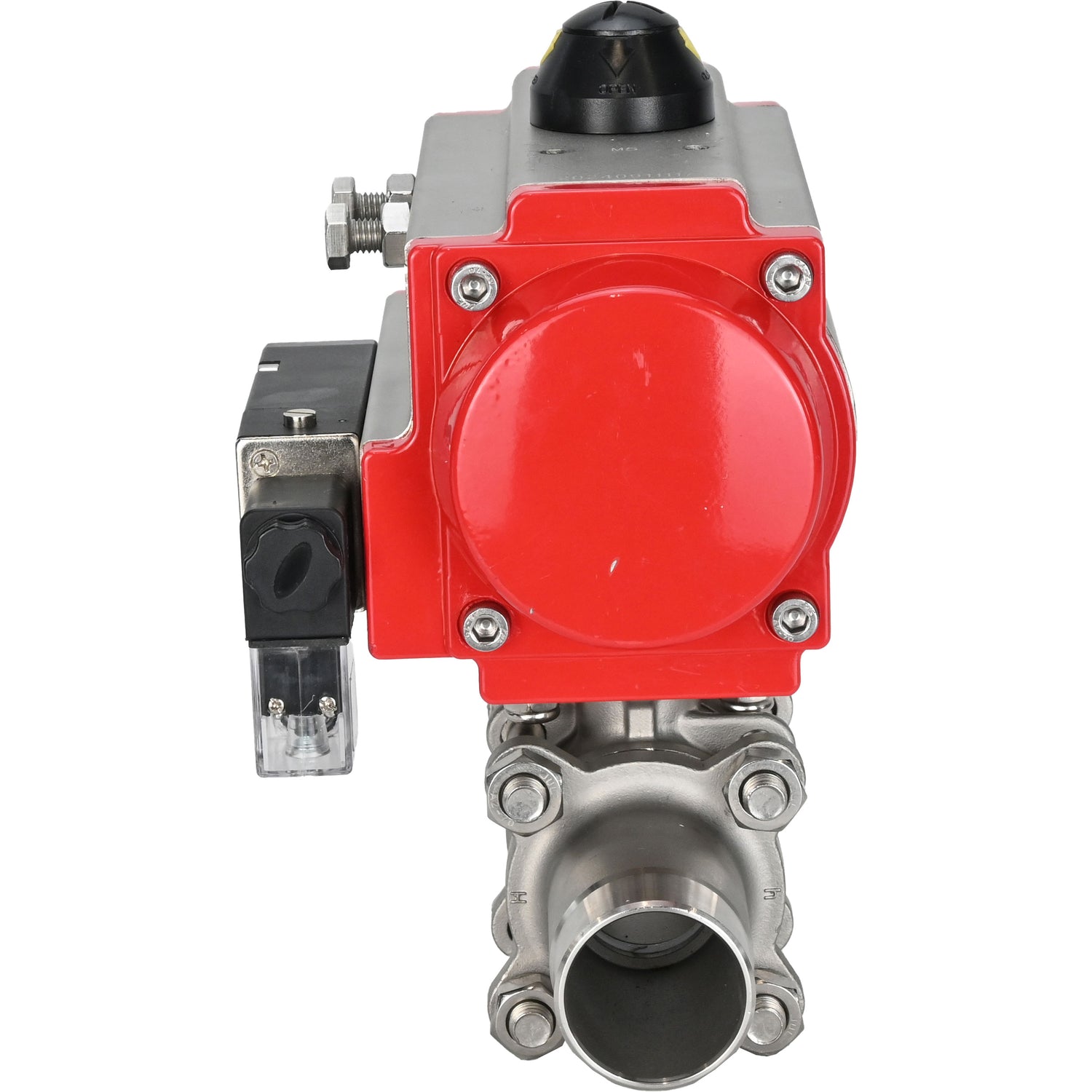

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, zum Schweißen, mit pneumatischem Antrieb PA-DA und pneumatischem Verteiler 4M310-08 220V

€127,56
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, zum Schweißen, mit pneumatischem Antrieb PA-DA und pneumatischem Verteiler 4M310-08 220V - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Elephant pneumatische doppeltwirkende Drehaktuatoren PA-DA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.

Der Schneckengetriebe-Hand-Doppelumdrehungsantrieb mit Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druckwert automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems zuzuführen.



Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

Name Wert
Betriebstemperatur des Mediums, °C von -20 bis 180
Ventiltyp Zweiwege
Anwendung Wasserversorgung, Heizung, Industrie
Arbeitsmedium Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Rohrleitungsanschluss Geschweißt
Wasserausgabe NEIN
Durchflussabschnittstyp Vollbohrung
Steuerungstyp Mit pneumatischem Antrieb
Verbindung Geschweißt
Kontrolle Doppelwirkender pneumatischer Antrieb
Endschalter NEIN
Pneumatischer Verteiler Ja
Elektropneumatischer Stellungsregler NEIN
Durchschnittliche Lebensdauer, Jahre 5
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

DN L, A E
10 130 153 72
15 150 153 72
20 155 174 89
25 186 216 109
32 195 153 72
40 231 174 89
50 243 216 109
65 290 216 109
80 302 216 109
100 326 279 134
125 360 308 157
150 390 405 174

Skizzenmaße und Maße der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316

Nr. Teilename Material
1 Körper Edelstahl 316
2 Seitenelement (2 Stk.) Edelstahl 316
3 Ball Edelstahl 316
4 Kugeldichtung PTFE
5 Spindeldichtung PTFE
6 Buchse Edelstahl 304
7 Stängel Edelstahl 316
8 Waschmaschine Edelstahl
9 Nuss Stahl A2-70
10 Bolzen Stahl A2-70

Skizze der Teile und Materialien für Kugelhähne BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316





Technische Parameter des pneumatischen Antriebs Elephant

Name Wert
Design Doppeltwirkend
Steuerdruck, bar 2 ÷ 8





Abmessungen und Maße des Pneumatikaktuators Elephant

Modell PA-DA-83 PA-DA-105 PA-DA-130 PA-DA-140
A1 152 189 210 268
B1 216 279 308 405
C 46 55 67.5 76
D 55 64 70 77
E 109 134 157 174
F 26 26 36 36
G 15 25 25 30
H F05 F07 F07 F10
ICH F07 F10 F10 F12
J 4-M6x10 4-M8x12 4-M8x12 4-M10x16
K 4-M8x12 4-M10x16 4-M10x16 4-M12x20
L 17x17 22x22 22x22 27x27
M 80 80 80 130
N 30 30 30 30
F0 34 41 62 62
P 20 20 30 30

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Name Menge Material Beschichtung
1 Körper 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenkappen 2 Aluminiumguss
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/Verzinkte Zinkbeschichtung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Anschlagring 2 Technischer Kunststoff
12 Ring 1 Technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklammer 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 Technischer Kunststoff
18 Nocken 1 Stahl Oxidation/Verzinkte Zinkbeschichtung
19 Lager 1 NBR
20 Lager 1 Technischer Kunststoff
21 Lager 1 Technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Buchse 2 Aluminium





Technische Parameter des Pneumatikventils Elephant 4M310-08 220V

Name Wert
Pneumatischer Verteiler Typ Spule
Pneumatischer Verteiler Modell 4M310-08 220 V
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 220V
Schaltfrequenz, Zyklen/Sek 5





Abmessungen und Maße des Elephant 4M310-08 220V pneumatischen Wegeventils

Modell 4M310-08
D, mm 32
E, mm 69
F, mm 40
Ich, mm 45
K, mm 40
L, mm 134.5
M, mm 40
N, mm 24
S, mm 27
U, mm 2.4
Hmm 17.5

Skizze der Abmessungen und Maße des Pneumatikventils Elephant 4M310-08 220V

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BVxxP 3pc -FP-W-ISO-H LONG DN10-150 63-16 bar stainless steel full bore welded with ISO-flange and handle

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-51664DN1063 bar €127,56 0 Auf Lager
    D160-51667DN1563 bar €127,56 Ausverkauft
    D160-51669DN2063 bar €186,80 Ausverkauft
    D160-51670DN2563 bar €192,64 Ausverkauft
    D160-51671DN3263 bar €195,21 Ausverkauft
    D160-51672DN4040 bar €249,67 Ausverkauft
    D160-51673DN5040 bar €327,17 Ausverkauft
    D160-51674DN6525 bar €510,75 Ausverkauft
    D160-51675DN8025 bar €666,29 Ausverkauft
    D160-51665DN10025 bar €1.030,77 Ausverkauft
    D160-51666DN12516 bar €2.008,35 Ausverkauft
    D160-51668DN15016 bar €2.937,26 Ausverkauft
