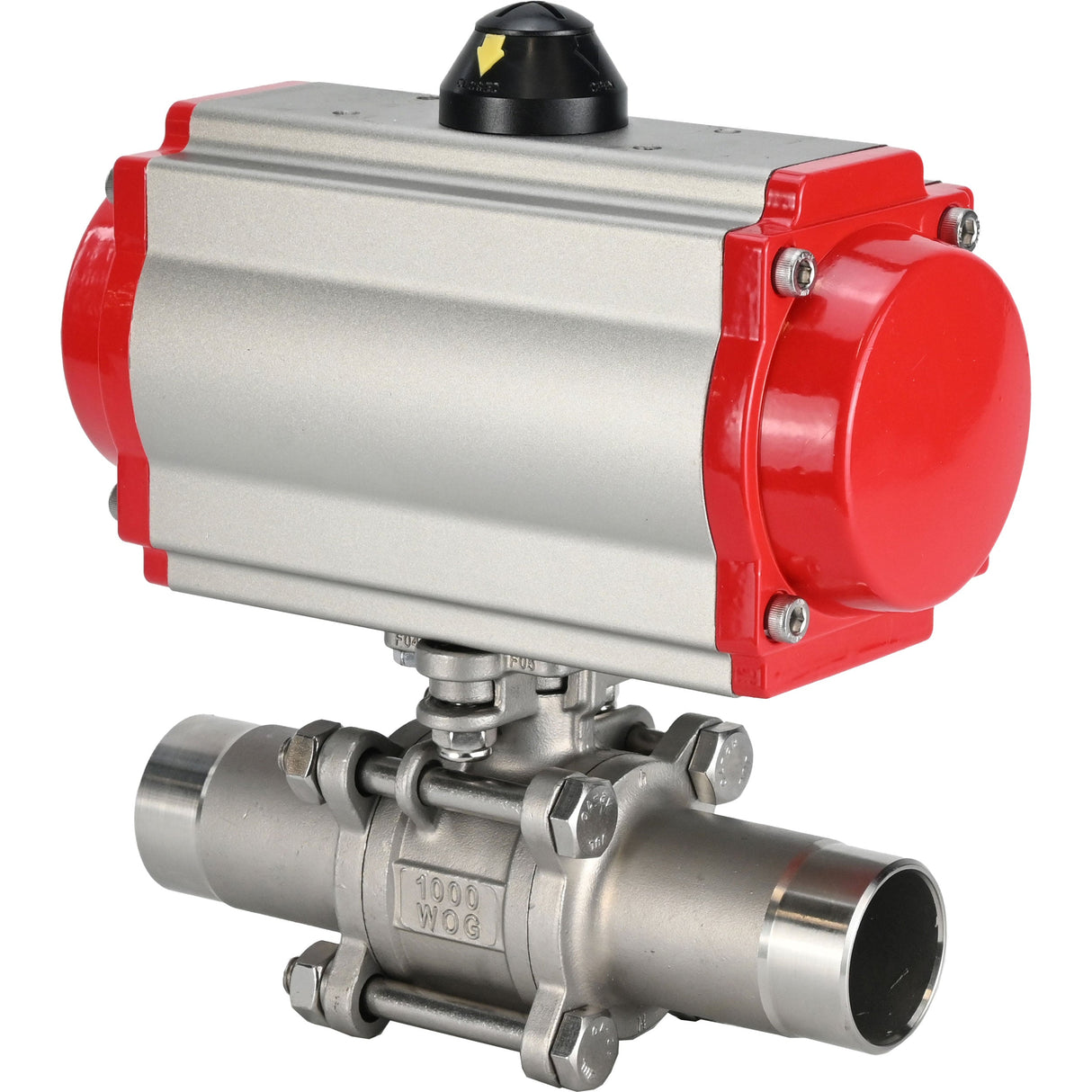

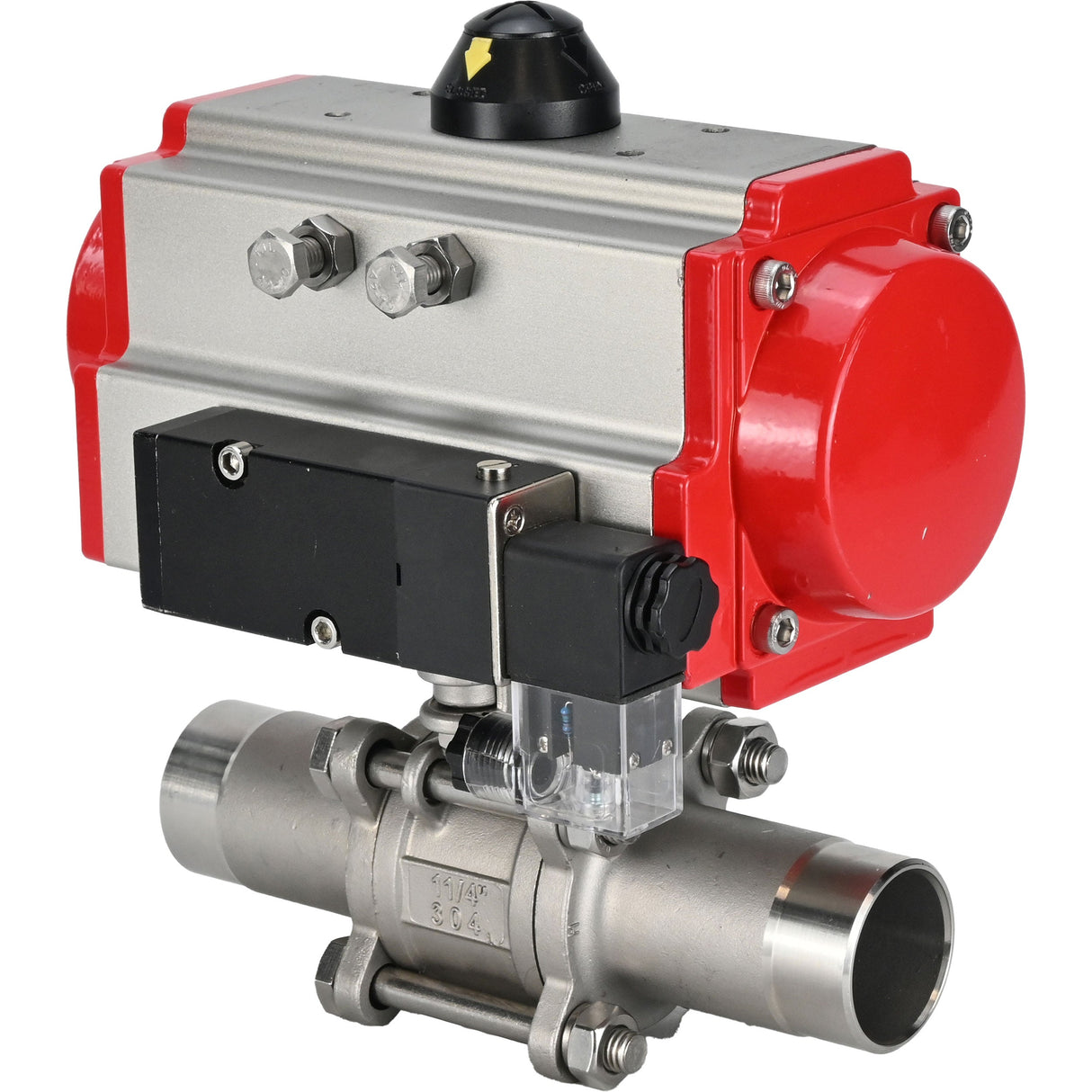

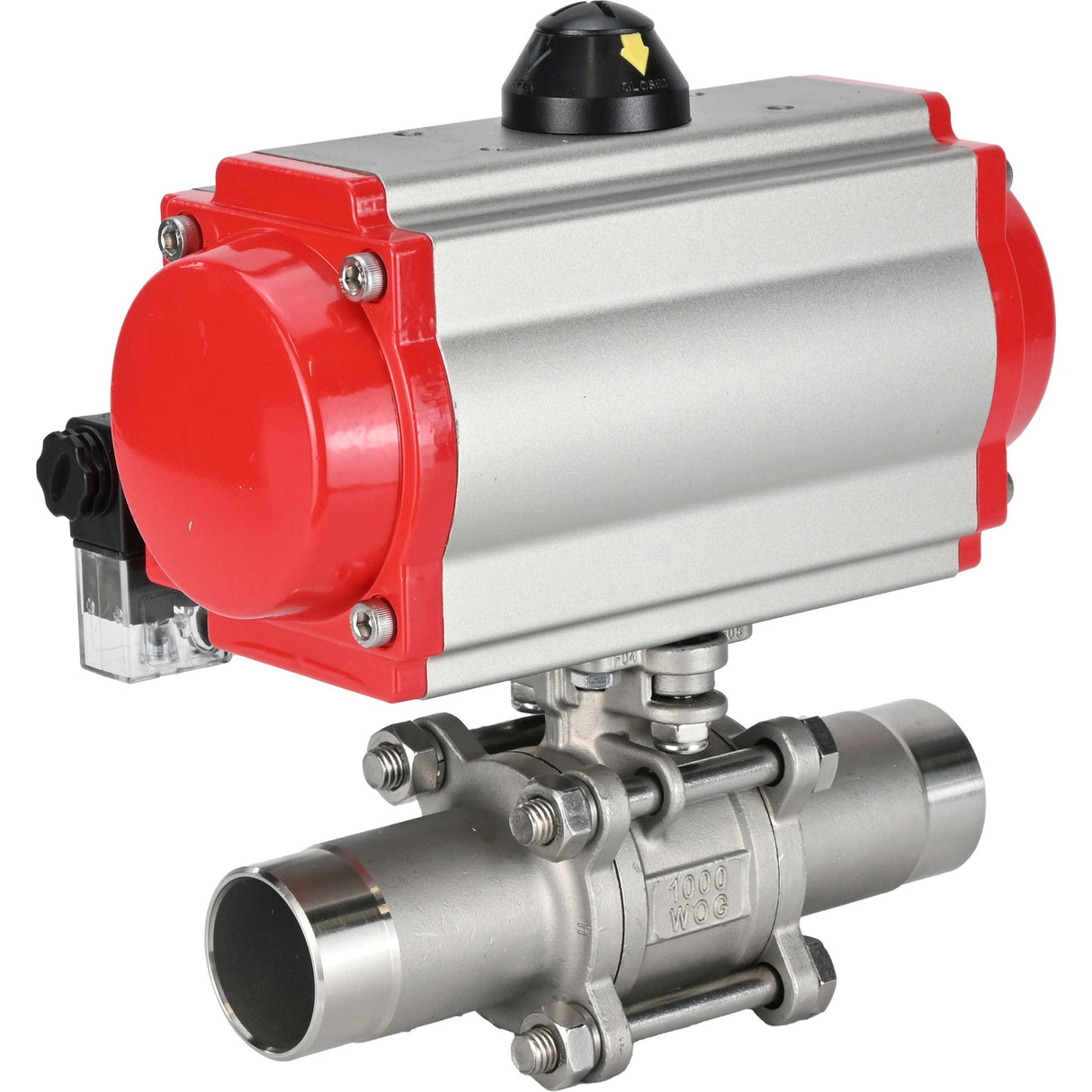

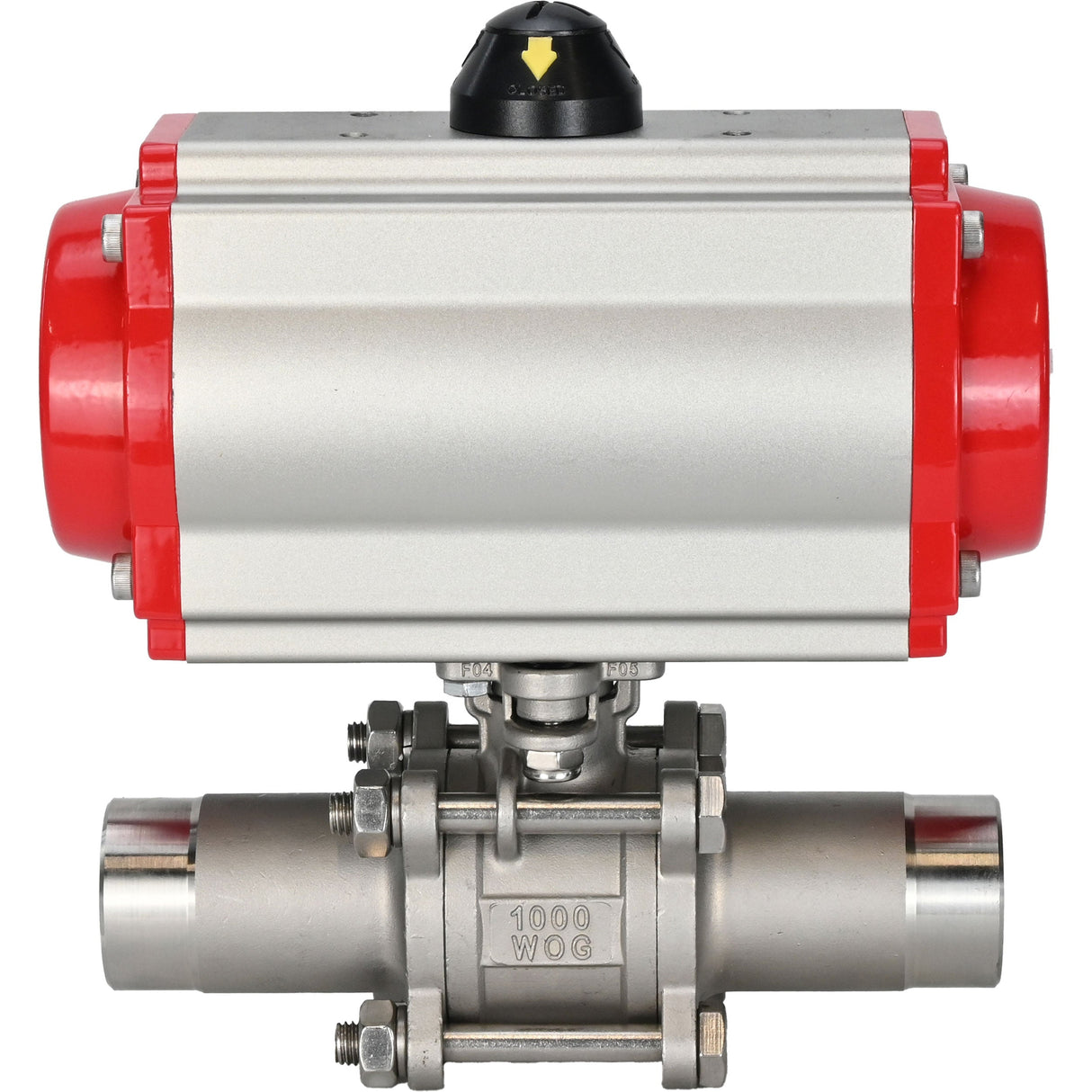

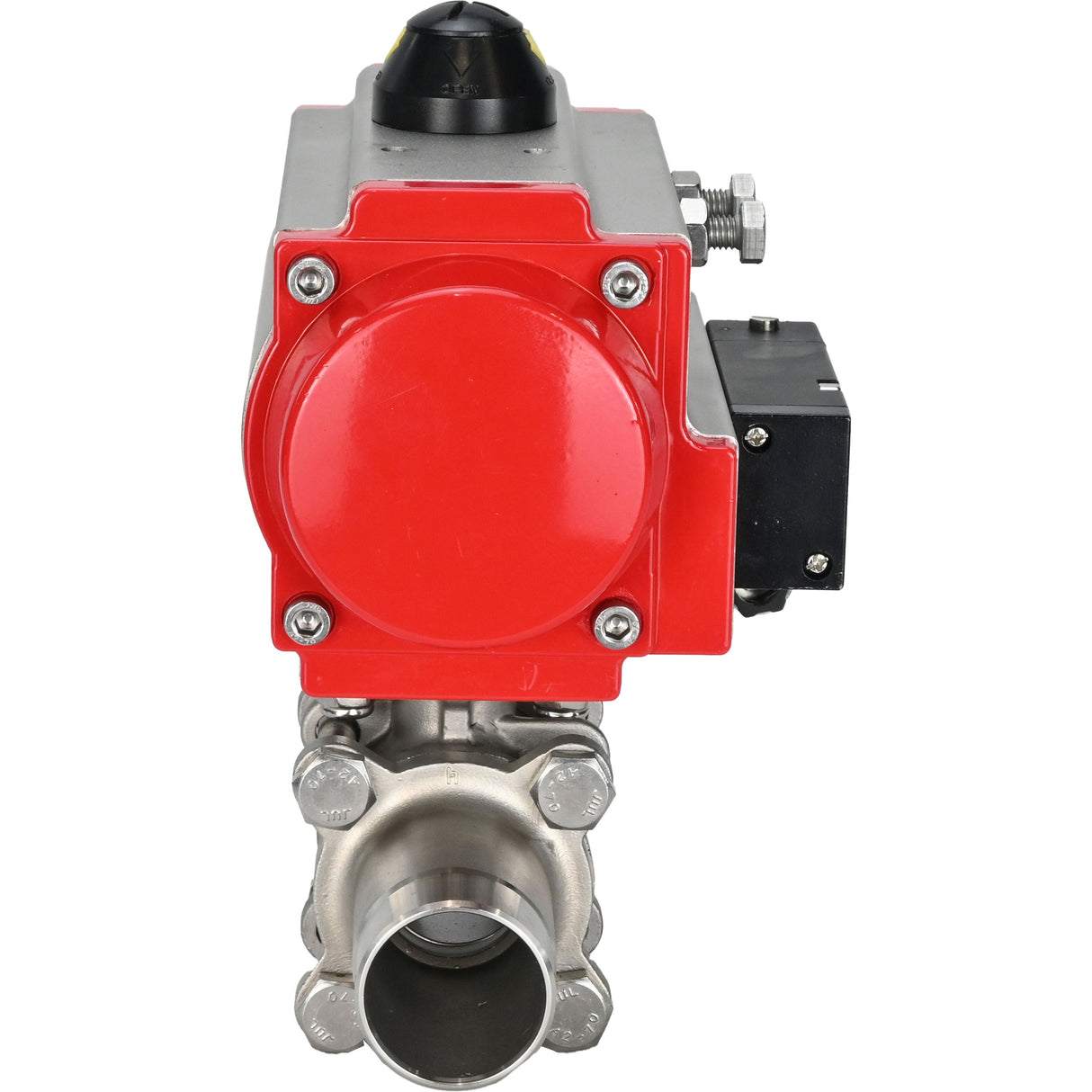

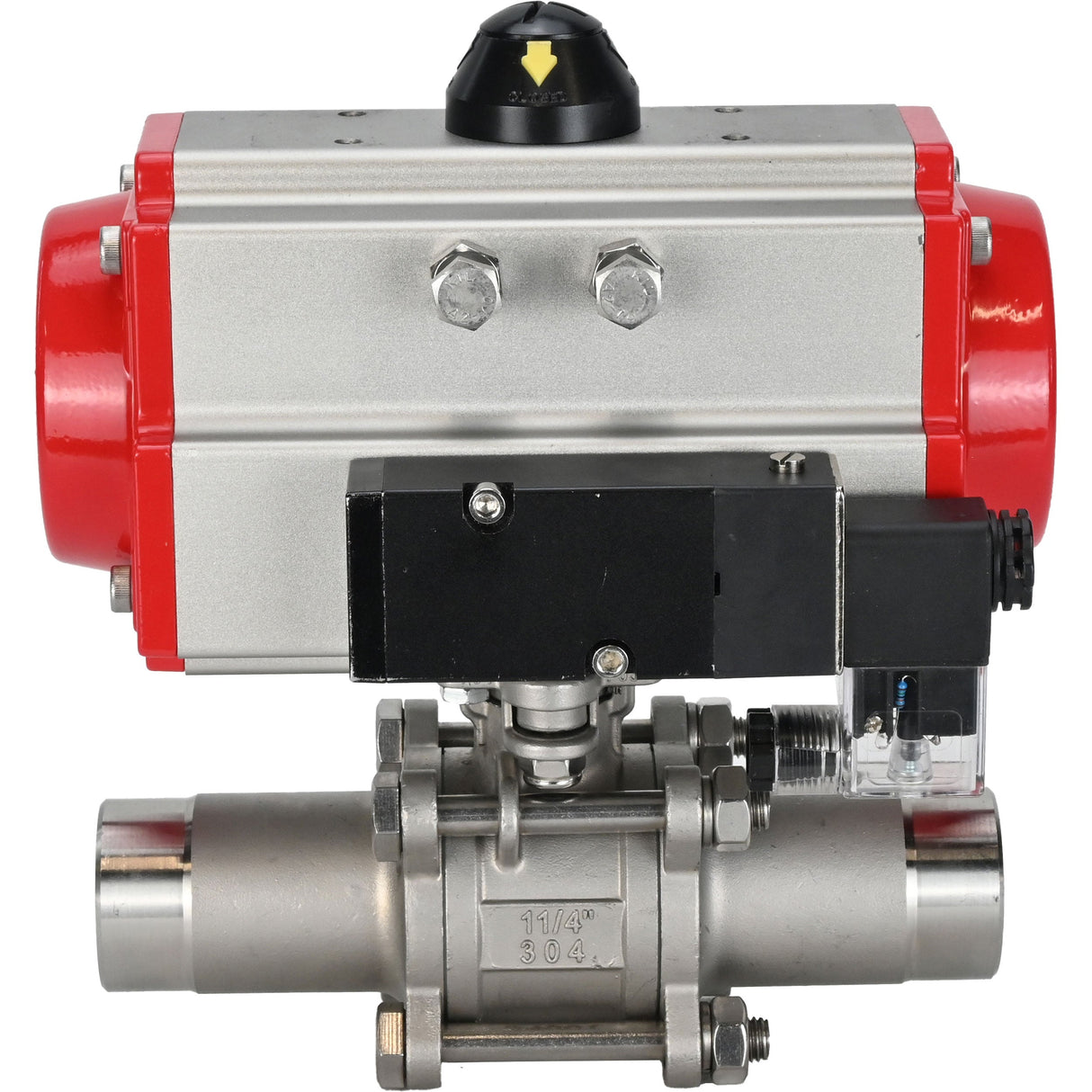

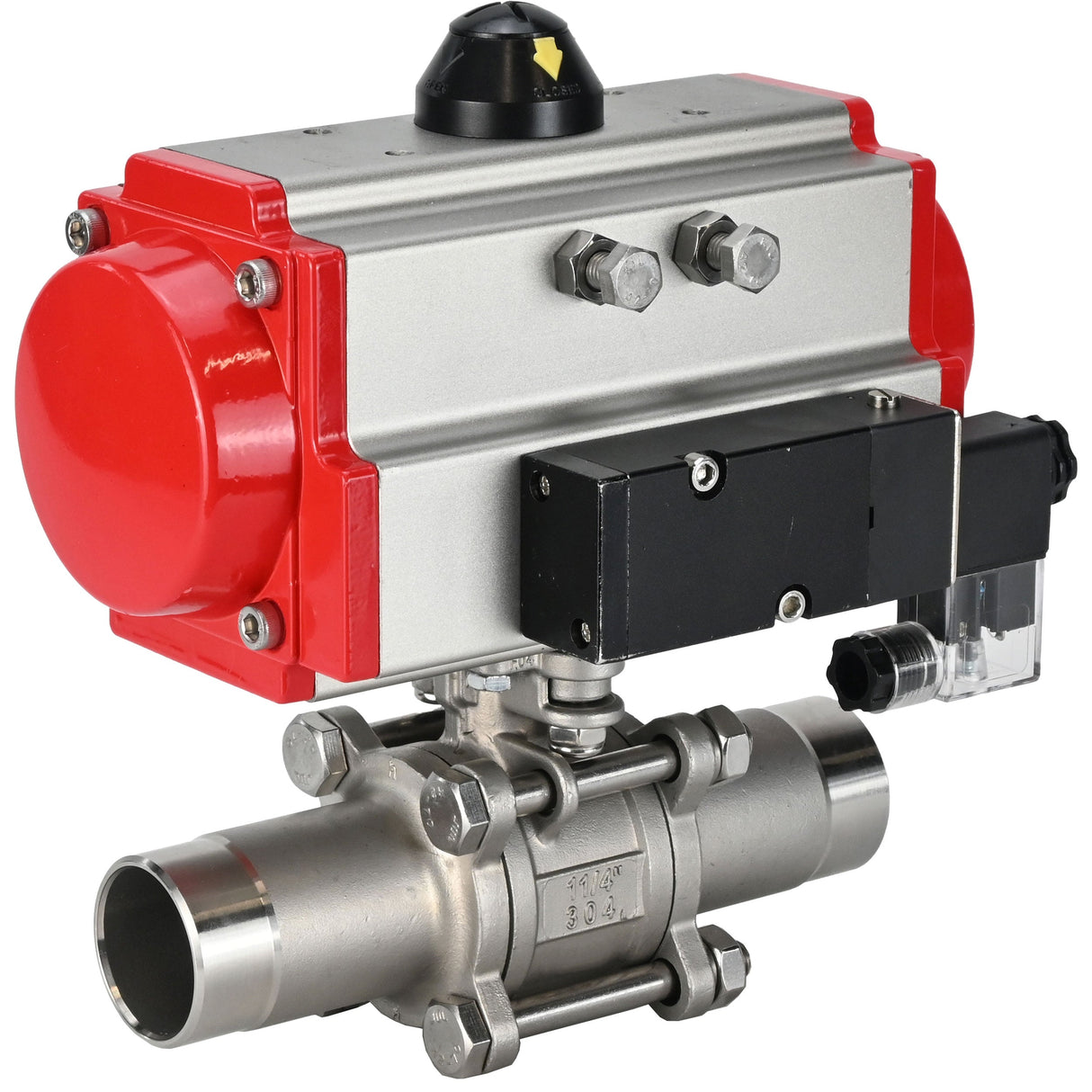

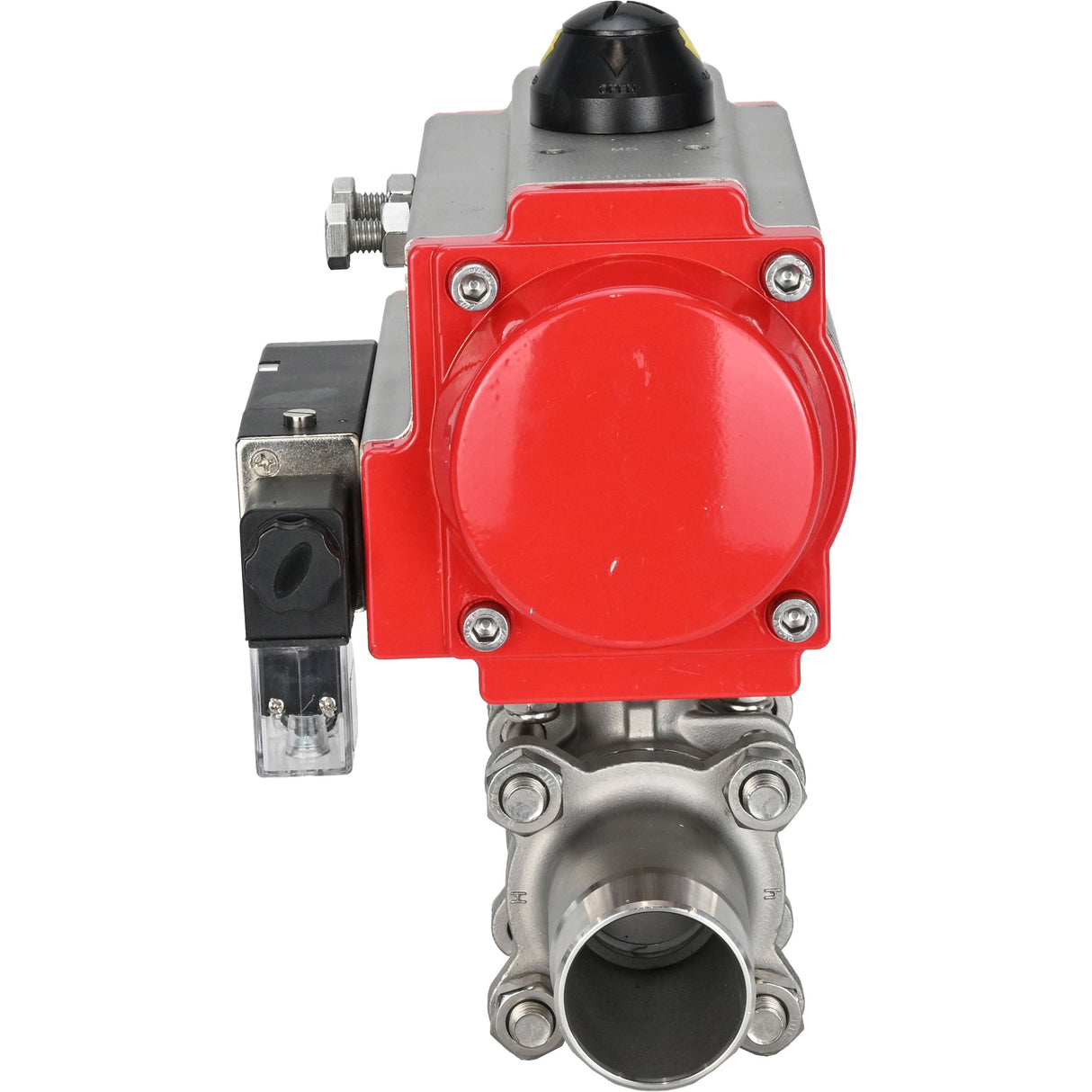

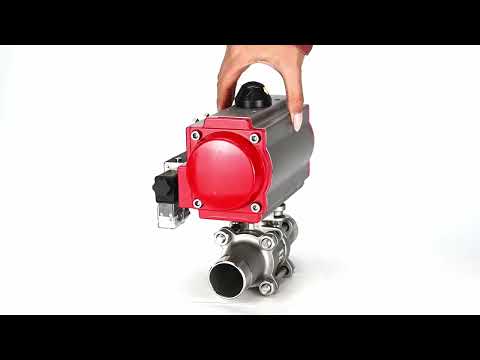

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, zum Schweißen, mit pneumatischem Antrieb PA-DA und pneumatischem Verteiler 4M310-08 24V
Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, zum Schweißen, mit pneumatischem Antrieb PA-DA und pneumatischem Verteiler 4M310-08 24V - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Elephant pneumatische doppeltwirkende Drehaktuatoren PA-DA-XXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.
Das pneumatische Ventil wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerungsaktion zu starten oder zu stoppen.
Der Schneckengetriebe-Hand-Doppelumdrehungsantrieb mit Untersetzungsgetriebe ermöglicht die manuelle Einstellung der erforderlichen Positionierung des Absperrventils durch eine Vierteldrehung und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für den Innen- und Außenbereich. Das modulare Design der manuellen Übersteuerung ist darauf ausgelegt, die effizienteste und effektivste Lösung für das gesamte Spektrum der manuellen Übersteuerungsanwendungen zu bieten.
Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeitstropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druckwert automatisch auf einem voreingestellten Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom an die Elemente des pneumatischen Systems zuzuführen.
Technische Parameter der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316
| Name | Wert |
|---|---|
| Betriebstemperatur des Mediums, °C | von -20 bis 180 |
| Ventiltyp | Zweiwege |
| Anwendung | Wasserversorgung, Heizung, Industrie |
| Arbeitsmedium | Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien |
| Rohrleitungsanschluss | Geschweißt |
| Wasserausgabe | NEIN |
| Durchflussabschnittstyp | Vollbohrung |
| Steuerungstyp | Mit pneumatischem Antrieb |
| Verbindung | Geschweißt |
| Kontrolle | Doppelwirkender pneumatischer Antrieb |
| Endschalter | NEIN |
| Pneumatischer Verteiler | Ja |
| Elektropneumatischer Stellungsregler | NEIN |
| Durchschnittliche Lebensdauer, Jahre | 5 |
| Garantie, Jahre | 1 |
| Herstellungsland | China |
Abmessungen und Maße von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316
| DN | L, | A | E |
| 10 | 130 | 153 | 72 |
| 15 | 150 | 153 | 72 |
| 20 | 155 | 174 | 89 |
| 25 | 186 | 216 | 109 |
| 32 | 195 | 153 | 72 |
| 40 | 231 | 174 | 89 |
| 50 | 243 | 216 | 109 |
| 65 | 290 | 216 | 109 |
| 80 | 302 | 216 | 109 |
| 100 | 326 | 279 | 134 |
| 125 | 360 | 308 | 157 |
| 150 | 390 | 405 | 174 |
Skizzenmaße und Maße der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316
Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316
| Nr. | Teilename | Material |
|---|---|---|
| 1 | Körper | Edelstahl 316 |
| 2 | Seitenelement (2 Stk.) | Edelstahl 316 |
| 3 | Ball | Edelstahl 316 |
| 4 | Kugeldichtung | PTFE |
| 5 | Spindeldichtung | PTFE |
| 6 | Buchse | Edelstahl 304 |
| 7 | Stängel | Edelstahl 316 |
| 8 | Waschmaschine | Edelstahl |
| 9 | Nuss | Stahl A2-70 |
| 10 | Bolzen | Stahl A2-70 |
Skizze der Teile und Materialien für Kugelhähne BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316
Technische Parameter des pneumatischen Antriebs Elephant
| Name | Wert |
|---|---|
| Design | Doppeltwirkend |
| Steuerdruck, bar | 2 ÷ 8 |
Abmessungen und Maße des Pneumatikaktuators Elephant
| Modell | PA-DA-83 | PA-DA-105 | PA-DA-130 | PA-DA-140 |
| A1 | 152 | 189 | 210 | 268 |
| B1 | 216 | 279 | 308 | 405 |
| C | 46 | 55 | 67.5 | 76 |
| D | 55 | 64 | 70 | 77 |
| E | 109 | 134 | 157 | 174 |
| F | 26 | 26 | 36 | 36 |
| G | 15 | 25 | 25 | 30 |
| H | F05 | F07 | F07 | F10 |
| ICH | F07 | F10 | F10 | F12 |
| J | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 |
| K | 4-M8x12 | 4-M10x16 | 4-M10x16 | 4-M12x20 |
| L | 17x17 | 22x22 | 22x22 | 27x27 |
| M | 80 | 80 | 80 | 130 |
| N | 30 | 30 | 30 | 30 |
| F0 | 34 | 41 | 62 | 62 |
| P | 20 | 20 | 30 | 30 |
Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant
Teile- und Materialtabelle für den pneumatischen Antrieb Elephant
| Nr. | Name | Menge | Material | Beschichtung |
|---|---|---|---|---|
| 1 | Körper | 1 | Stranggepresstes Aluminium | Harteloxiert |
| 2 | Seitenkappen | 2 | Aluminiumguss | |
| 3 | Gang | 1 | Edelstahl | Vernickelt |
| 4 | Kolben | 2 | Stahl/Aluminium | Oxidation/Verzinkte Zinkbeschichtung |
| 5 | Stecker | 8 | Edelstahl | |
| 6 | Kolbenring | 2 | NBR | |
| 7 | Federn | 0-12 | Federstahl | Epoxidbeschichtung |
| 8 | Kolbenlager | 2 | Technischer Kunststoff | |
| 9 | Kolbenring | 2 | NBR | |
| 10 | Stecker | 2 | NBR | |
| 11 | Anschlagring | 2 | Technischer Kunststoff | |
| 12 | Ring | 1 | Technischer Kunststoff | |
| 13 | Waschmaschine | 1 | Edelstahl | |
| 14 | Federklammer | 2 | Edelstahl | |
| 15 | Indikator | 1 | Plastik | |
| 16 | Blinkergehäuse | 1 | Plastik | |
| 17 | Lager | 1 | Technischer Kunststoff | |
| 18 | Nocken | 1 | Stahl | Oxidation/Verzinkte Zinkbeschichtung |
| 19 | Lager | 1 | NBR | |
| 20 | Lager | 1 | Technischer Kunststoff | |
| 21 | Lager | 1 | Technischer Kunststoff | |
| 22 | Dichtungsring | 2 | NBR | |
| 23 | Dichtungsring | 2 | NBR | |
| 24 | Lager | 2 | Edelstahl | |
| 25 | Einstellmutter | 2 | Edelstahl | |
| 26 | Einstellschraube | 2 | Edelstahl | |
| 27 | Buchse | 2 | Aluminium |
Technische Parameter des Pneumatikventils Elephant 4M310-08 24V
| Name | Wert |
|---|---|
| Pneumatischer Verteiler Typ | Spule |
| Pneumatischer Verteiler Modell | 4M310-08 24V |
| Betriebsdruck, bar | 1,5 ÷ 1,8 |
| Versorgungsspannung, V | 220V |
| Schaltfrequenz, Zyklen/Sek | 5 |
Abmessungen und Maße des Elephant 4M310-08 24V pneumatischen Wegeventils
| Modell | 4M310-08 |
| D, mm | 32 |
| E, mm | 69 |
| F, mm | 40 |
| Ich, mm | 45 |
| K, mm | 40 |
| L, mm | 134.5 |
| M, mm | 40 |
| N, mm | 24 |
| S, mm | 27 |
| U, mm | 2.4 |
| Hmm | 17.5 |
Skizze der Abmessungen und Maße des Pneumatikventils Elephant 4M310-08 24V
