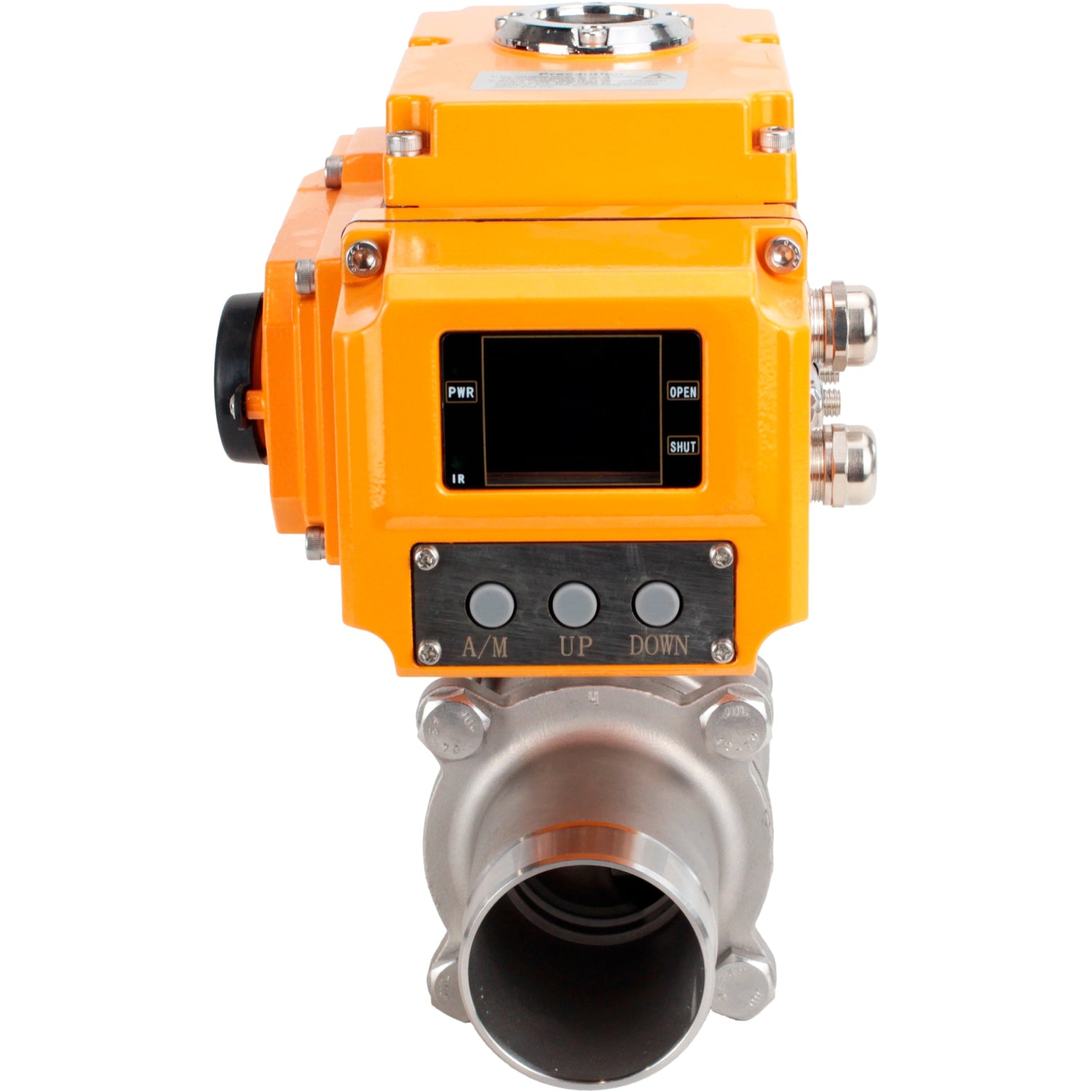

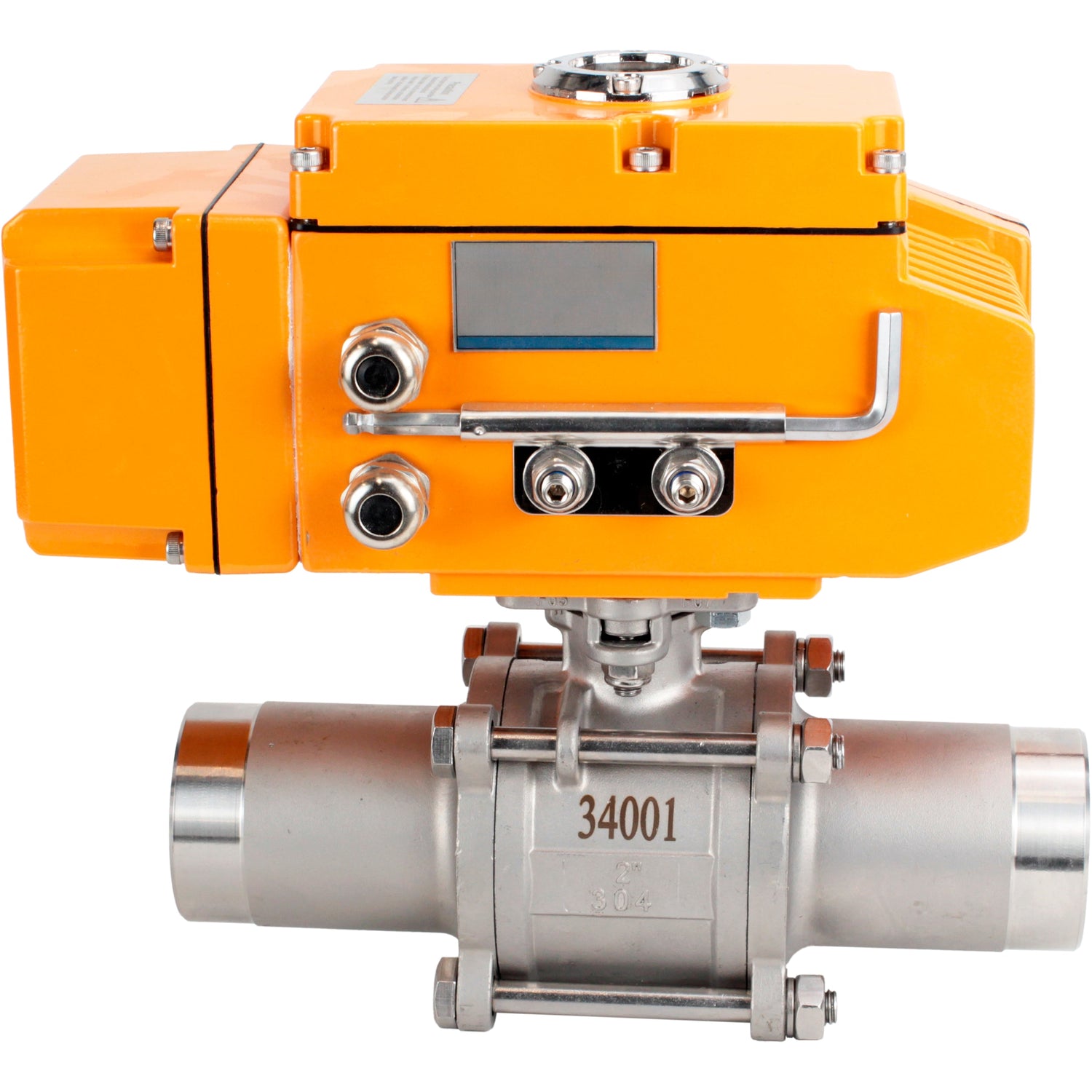

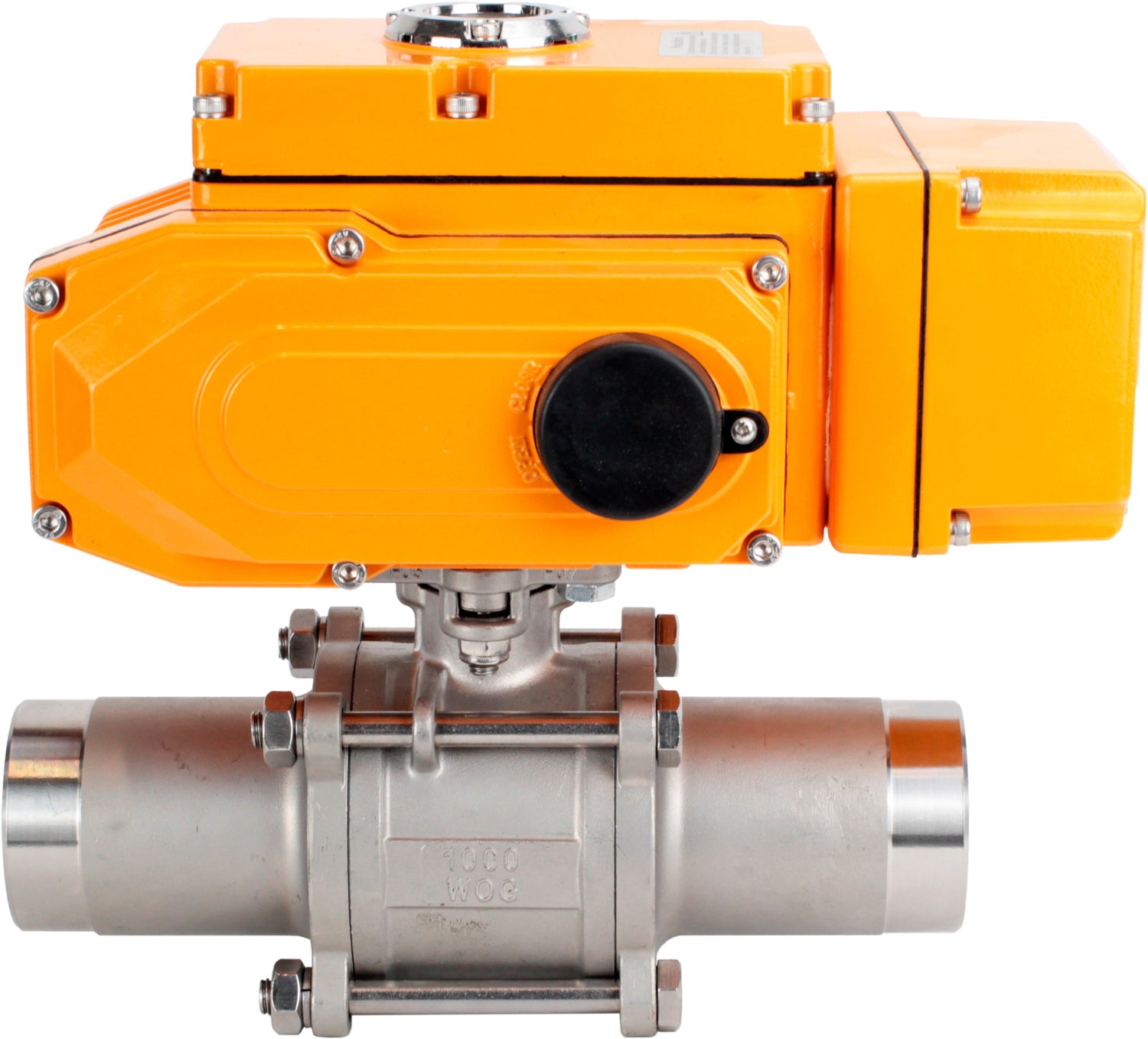

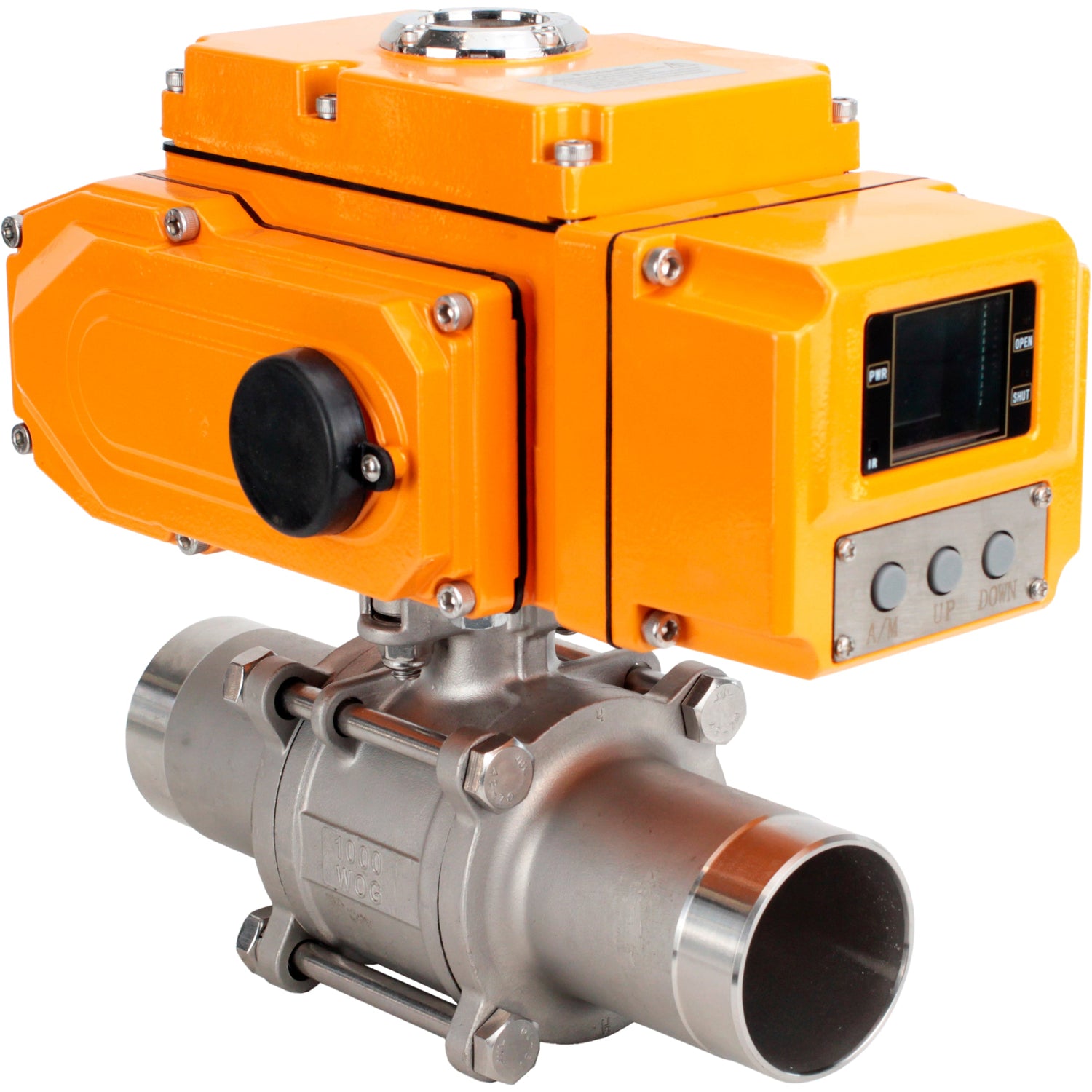

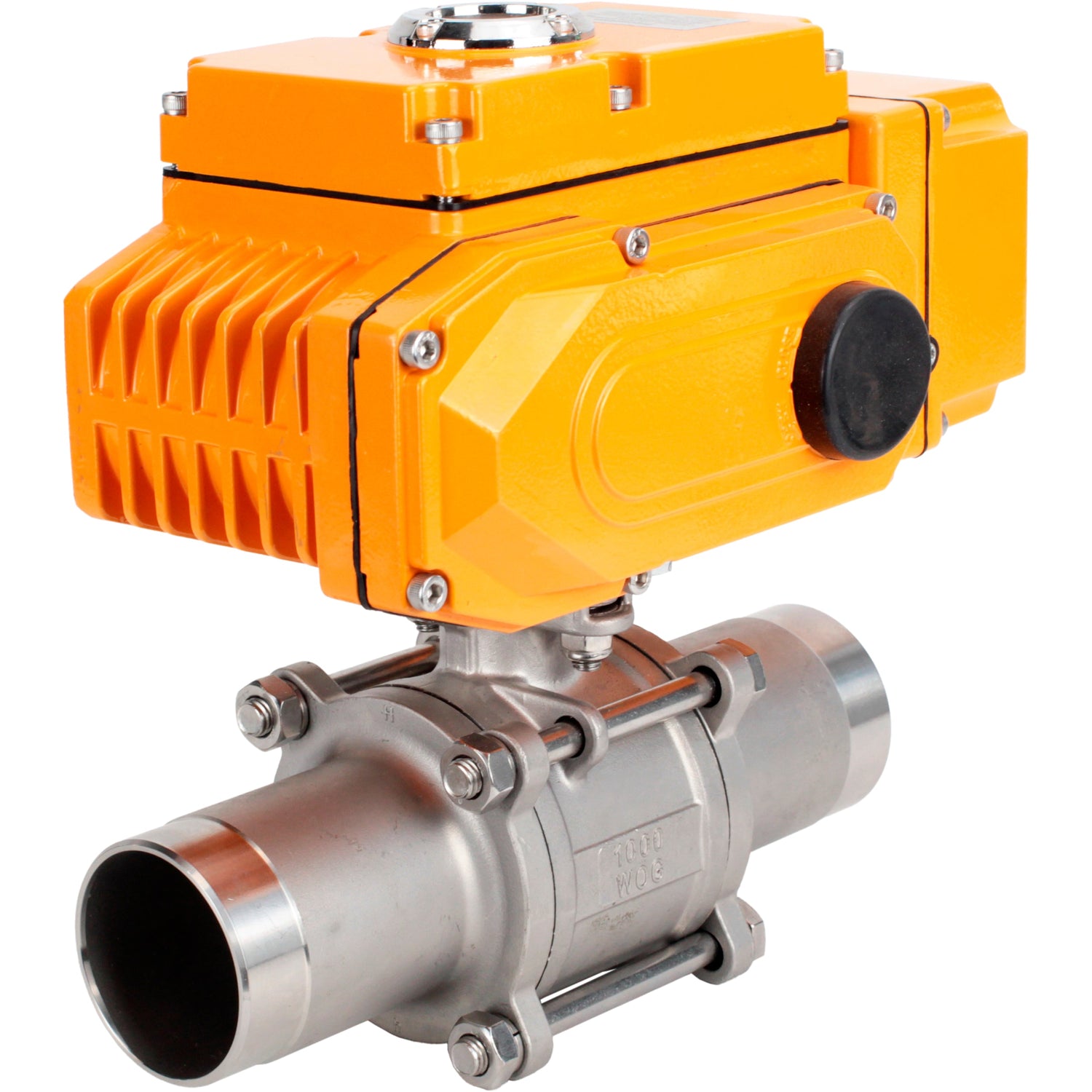

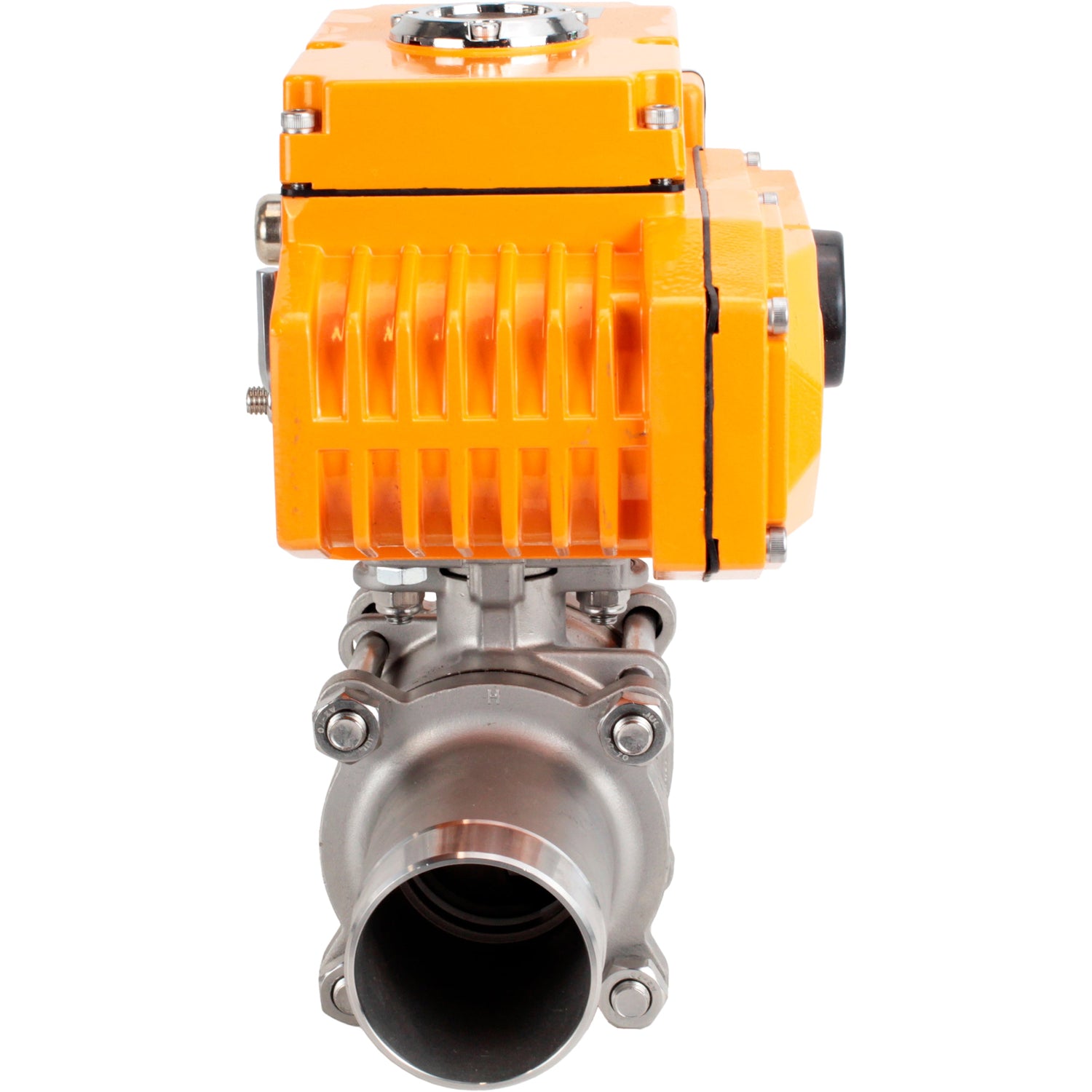

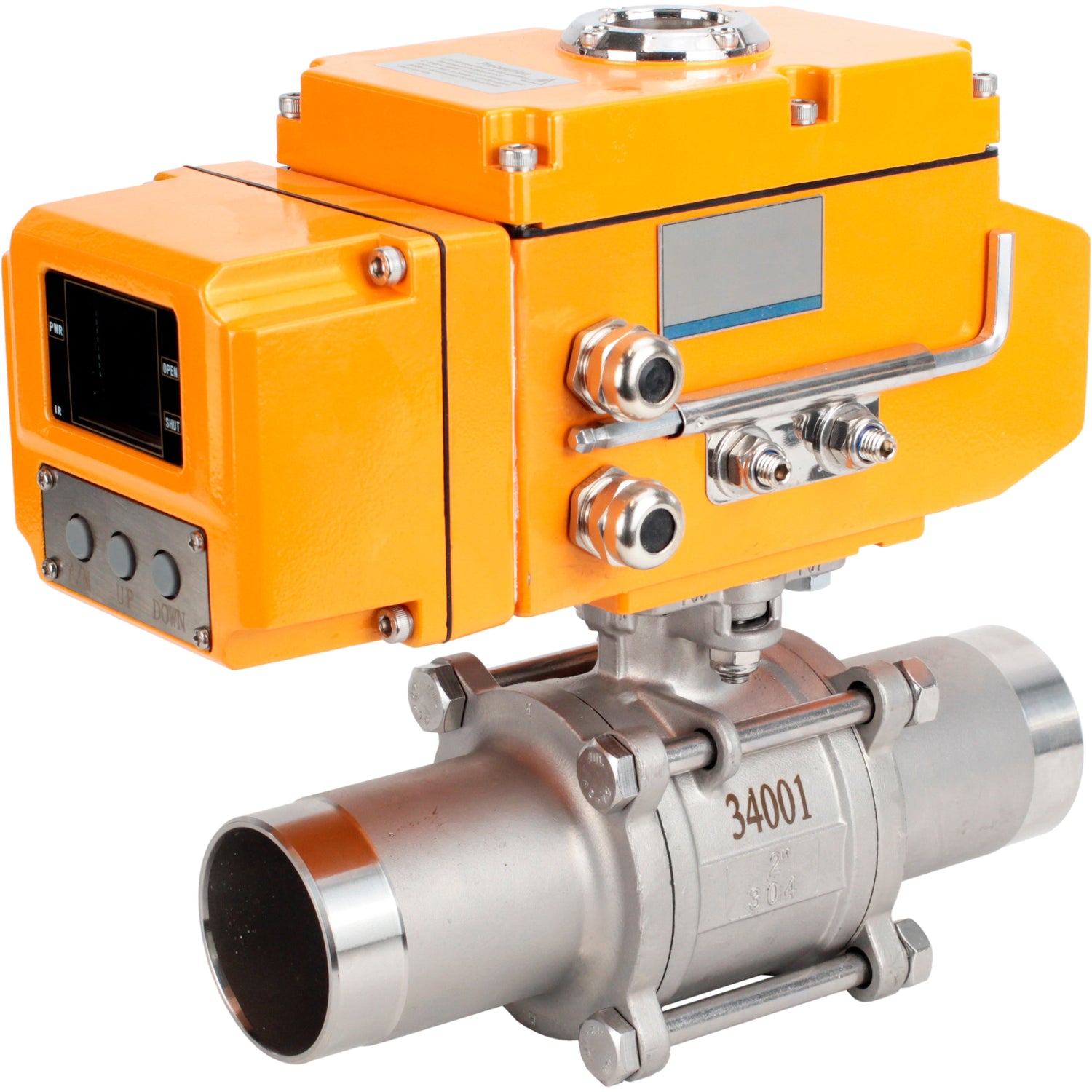

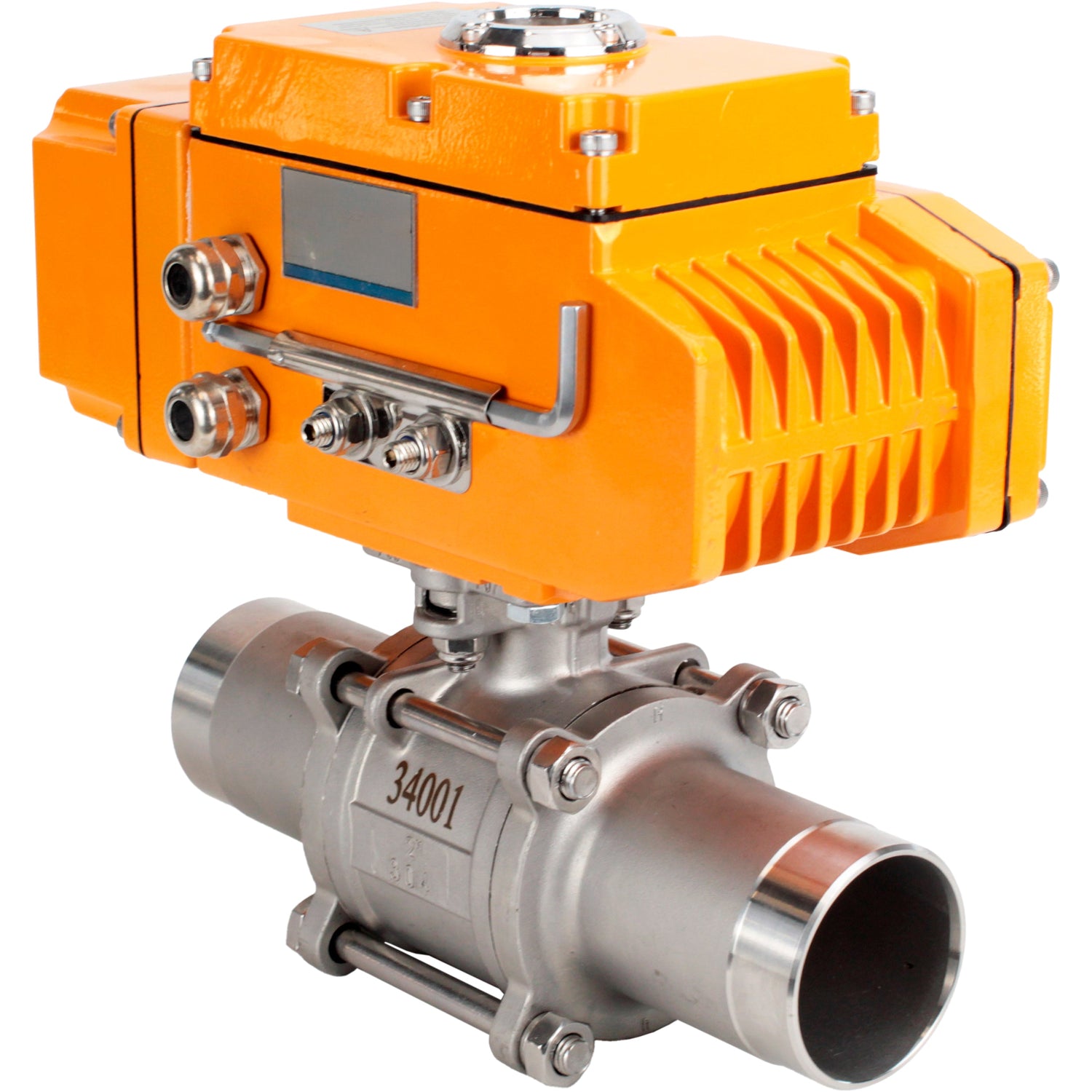

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, geschweißt, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-B1-220VAC-U1 mit Rückmeldesensor und Eingangssignalsteuerung 0-10V

€613,36
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LANG voll durchgängig, Gehäuse - Edelstahl 316, geschweißt, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-B1-220VAC-U1 mit Rückmeldesensor und Eingangssignalsteuerung 0-10V - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.

Elektrische Vierteldrehungs-Stellantriebe der Elephant-Serie QT sind für die Fern- und Lokalsteuerung der Drehung eines Absperrelements um 0° ~ 270° ausgelegt, wie z. B. eines Kugelhahns usw. Anwendung: Weit verbreitet in verschiedenen Bereichen der Volkswirtschaft: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw.





Technische Merkmale des Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316, geschweißt, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-B1-220VAC-U1 mit Rückmeldesensor und Eingangssignalsteuerung 0-10V

Name Bedeutung
Anschlussart zum Schweißen
Steuerungstyp Mit Elektroantrieb
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Krankugeldurchgang volle Bohrung
Klimaleistung U1
Arbeitstemperatur, °C von -20 bis 180
Beitritt zum Schweißen
Kontrolle Elektroantrieb 220V
Dichtungsklasse A
Wasseraufnahme NEIN
Art des Kranvorrichtung Zweiwege
Mittwoch Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Garantie, g. 1
Lebensdauer, Jahre 5





Skizze der Gesamtabmessungen und Größen der Kugelhähne Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316, geschweißt, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-B1-220VAC-U1 mit Rückmeldesensor und Eingangssignalsteuerung 0-10V



Abmessungen und Größen von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316, geschweißt, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-B1-220VAC-U1 mit Rückmeldesensor und Eingangssignalsteuerung 0-10V

Modell L, mm X, mm G, mm
DN10 130 200 114
DN15 150 200 114
DN20 155 200 114
DN25 186 229 114
DN32 195 200 114
DN40 231 200 114
DN50 243 229 114
DN65 290 308 114
DN80 302 308 114
DN100 326 308 114
DN125 360 308 114





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316, geschweißt, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-B1-220VAC-U1 mit Rückmeldesensor und Eingangssignalsteuerung 0-10V



Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(3pc)-FP-W-ISO-H LONG Vollbohrung, Gehäuse - Edelstahl 316, geschweißt, mit 1/4-Umdrehungs-Elektroantrieb Elephant QT-N-EM-B1-220VAC-U1 mit Rückmeldesensor und Eingangssignalsteuerung 0-10V

Artikelnr. Teilename Material
1 Rahmen Edelstahl 316
2 Seitenelement (2 Stk.) Edelstahl 316
3 Ball Edelstahl 316
4 Kugeldichtung PTFE
5 Stangendichtung PTFE
6 Ärmel Edelstahl 304
7 Aktie Edelstahl 316
8 Waschmaschine Edelstahl
9 schrauben Stahl A2-70
10 Bolzen Stahl A2-70





Elektrische Antriebe



Technische Parameter von elektrischen Antrieben:

Name Bedeutung
Elektroantriebsmodell QT-N-EM-B1-220VAC-U1
Versorgungsspannung 220V
Umgebungstemperatur von -20°C bis 70°C
Verfügbarkeit der manuellen Sicherung Hexagon
Endschalter Es gibt
Schutzgrad des Gehäuses IP67





Skizze der Abmessungen und Größen von Elektromotoren



Abmessungen und Größen von elektrischen Antrieben:

Antriebsmodell QT-N-005EM-B1-220VAC-U1 QT-N-008EM-A1-220VAC-U1 QT-N-030EM-B1-220VAC-U1 QT-N-060EM-A1-220VAC-U1
X, mm 160 188 268 268
Y, mm 146 145 212 255
Z, mm 121 127 164 164
F F70 F70 F125 F125
Hinweis 4-M8 4-M8 4-M12 4-M12
FS F50 F50 F102 F102
N.D. 4-M6 4-M6 8-M10 4-M10
E, mm 66 100 140 140
F, mm 66 90 130 130
G, mm 114 114 114 114
Hmm 40 40 40 40
Ich, mm 100 150 100 150
MxM 14x14 17x17 22x22 27x27





Skizze des elektrischen Antriebssystems



Elektroantriebseinheit:

Artikelnr. Details
1 Abtriebswelle
2 Kabelschloss
3 Mechanischer Begrenzer
4 Rahmen
5 Deckel
6 Sichtfenster
7 Staubschutz

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BVxxP 3pc -FP-W-ISO-H LONG DN10-150 63-16 bar stainless steel full bore welded with ISO-flange and handle
nullQuarter-turn actuator ELEPHANT QT-N-xEM-x1-x-U1 with feedback sensor and input control signal 4-20mA 0-10V

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUTaille de la connexionPressionPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-53404DN1063 bar €613,36 0 Auf Lager
    D160-53407DN1563 bar €613,36 Ausverkauft
    D160-53408DN2063 bar €620,43 Ausverkauft
    D160-53410DN3263 bar €652,19 Ausverkauft
    D160-53411DN4040 bar €683,29 Ausverkauft
    D160-53409DN2563 bar €628,63 Ausverkauft
    D160-53412DN5040 bar €763,16 Ausverkauft
    D160-53413DN6525 bar €987,38 Ausverkauft
    D160-53414DN8025 bar €1.142,92 Ausverkauft
    D160-53405DN10025 bar €1.501,58 Ausverkauft
    D160-53406DN12516 bar €2.414,63 Ausverkauft
