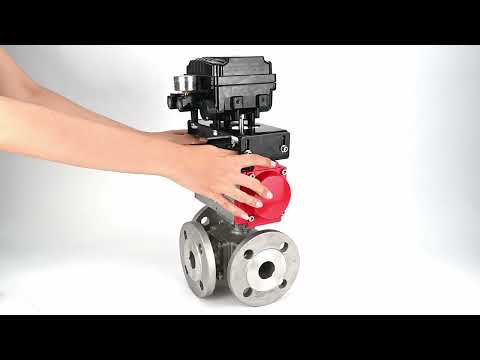

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F03/F04-F10/F12, square 9x9-19x19, with double-acting Elephant PA-DA pneumatic actuator and pneumatic positioner YT-1000RSN with reverse c

€3.057,20
inkl. MwSt. Versand wird beim Checkout berechnet.

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F03/F04-F10/F12, square 9x9-19x19, with double-acting Elephant PA-DA pneumatic actuator and pneumatic positioner YT-1000RSN with reverse c - DN100 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil sowie zum Mischen und Trennen der Arbeitsmediumströme in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatische Antriebe Elephant doppeltwirkend rotierend PA-DAXXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Elektropneumatischer Drehpositionssteller wird verwendet, um pneumatische Drehaktuatoren mittels elektrischem Regler oder Steuersystem mit analogem DC-Ausgangssignal im Bereich von 4 bis 20 mA zu steuern.





Technische Parameter der Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-DA doppeltwirkend und pneumatischem Positionsregler YT-1000RSN mit Rückmeldung:

Name Bedeutung
Nenn­druck PN, bar 16
Arbeitstemperatur, °C von -25 bis 180
Art des Kranvorrichtung Dreiwege
Dreiwegeventiltyp L
Anwendung Wasserversorgung, Wärmeversorgung
Arbeitsumfeld Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Verbindung zur Pipeline Flansch
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt Flansch
Kontrolle doppeltwirkender pneumatischer Antrieb
Verfügbarkeit von Endschaltern NEIN
Verfügbarkeit des pneumatischen Verteilers NEIN
Verfügbarkeit des elektropneumatischen Stellungsreglers Es gibt
Durchschnittliche Lebensdauer, Jahre 10
Garantie, g. 1





Skizze der Gesamtabmessungen und Größen von Kugelhähnen Elephant BV3232P(4 Stück)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-DA doppeltwirkend und pneumatischem Positionsregler YT-1000RSN mit Rückmeldung



Abmessungen und Größen von Kugelhähnen Elephant BV3232P(4 Stück)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-DA doppeltwirkend und pneumatischem Positionsregler YT-1000RSN mit Rückmeldung

Größe L, mm ØD, mm ØD1, mm ØD2, mm A, mm E, mm S, mm C, mm
DN15 150 95 65 45 153 72 62.5 117.5
DN20 160 105 75 58 153 72 62.5 117.5
DN25 180 115 85 64 153 72 62.5 117.5
DN32 200 140 100 78 153 72 62.5 117.5
DN40 220 150 110 88 174 89 62.5 117.5
DN50 240 165 125 99 174 89 62.5 117.5
DN65 260 185 145 122 216 109 62.5 117.5
DN80 280 200 160 138 279 134 62.5 117.5





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(4 Stück)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-DA doppeltwirkend und pneumatischem Positionsregler YT-1000RSN mit Rückmeldung



Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(4 Stück)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-DA doppeltwirkend und pneumatischem Positionsregler YT-1000RSN mit Rückmeldung

Artikelnr. Teilename Material
1 Rahmen Edelstahl SS316
2 Ball Edelstahl SS316
3 Versiegelung PTFE
4 Gehäusedeckel Edelstahl SS316
5 Bolzen Edelstahl SS304
6 Unterlage PTFE
7 schrauben Edelstahl SS304
8 Unterlage PTFE
9 Stangendichtung PTFE
10 Bolzen Edelstahl SS304
11 Siegel Edelstahl SS304





Pneumatische Antriebe Elephant



Technische Parameter der Pneumatik-Antriebe Elephant

Name Bedeutung
Design doppeltwirkend
Steuerdruck, bar 2 ÷ 8





Skizze der Abmessungen und Größen von Pneumatikaktuatoren Elephant



Abmessungen und Größen der Pneumatikaktuatoren Elephant:

Antriebsmodell DA-052 DA-065 DA-083 DA-105
G, mm 15 15 15 25
Mmm 80 80 80 80
N, mm 30 30 30 30
F0, mm 34 34 34 41
R, mm 20 20 20 20
B1, mm 153 174 216 279
C, mm 30 36 46 55
E, mm 72 89 109 134
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12
ZU 4-M6x10 4-M8x12 4-M8x12 4-M10x16
F, mm 26 26 26 26
A1, mm 108 125 152 189
D, mm 41 46 55 64
L, mm 11x11 14x14 17x17 22x22
H F03 F05 F05 F07
ICH F05 F07 F07 F10





Tabelle der Teile und Materialien der Pneumatik-Antriebe Elephant:

NEIN. Name Menge Material Beschichtung
1 Rahmen 1 extrudiertes Aluminium hart eloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Verzinkung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Druckring 2 technischer Kunststoff
12 Ring 1 technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Verzinkung
19 Lager 1 NBR
20 Lager 1 technischer Kunststoff
21 Lager 1 technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Ärmel 2 Aluminium





Elektropneumatische Drehpositionssteller Elephant YT-1000RSN ohne Rückmeldung




Technische Parameter der elektropneumatischen Drehpositionsgeber Elephant YT-1000RSN ohne Rückmeldung

Name Bedeutung
Modell des elektropneumatischen Stellungsreglers YT-1000RSN ohne Rückmeldung
Eingangssignalsteuerung, mA 4~20
Interner Widerstand, Ohm 250 (±15)
Eingangsdruck, bar 1,4 bis 7
Hebelwegwinkel 0~90°
Druckluftanschlussgewinde 1/4″
Anschlussgewinde für Druckmessgerät 1/8″
Kabeleinführung G1/2″
Schutzart IP66
Druckluftverbrauch, l/min 3
Luftstrom am Auslass, l/min 80
Korpusmaterial Aluminiumguss





Skizze der Gesamtmaße und Größen der elektropneumatischen Drehpositionssteller Elephant YT-1000RSN ohne Rückmeldung




Abmessungen und Größen der elektropneumatischen Drehpositionsgeber Elephant YT-1000RSN ohne Rückmeldung:

Positionierermodell YT-1000RSI
A, mm 224.3
B, mm 166.5
C, mm 117.5
D, mm 132.3
E, mm 6
F, mm 122
G, mm 45
Hmm 45
Ich, mm 23
J, mm 27
K, mm 32.5
L, mm 35.5
M, mm 91.8
N, mm 37.2
O, mm 43.5
P, mm 26.5
Q, mm 33
R, mm 80.25
S, mm 62.5
T, mm 8
U1, mm 70
U2, mm 93
V1, mm 40
V2, mm 63
B, mm 26
X, mm 32
Y, mm 9
Z, mm 24





Pässe und Zertifikate
