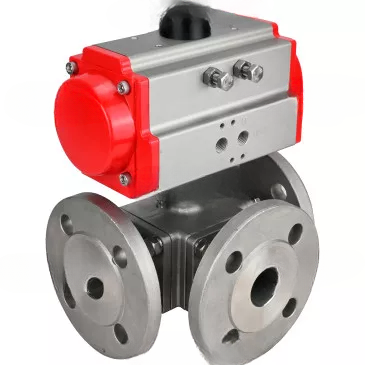

Kugelhähne Elephant BV3232P(4 Stück)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern
Kugelhähne Elephant BV3232P(4 Stück)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern - DN100 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Pneumatische Elephant Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.
Technische Parameter der Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316
| Parameter | Wert |
|---|---|
| Nenn-Druck PN, bar | 16 |
| Betriebstemperatur, °C | -25 bis 180 |
| Ventiltyp | Dreiwege |
| Dreiwegeventil Typ | L |
| Anwendung | Wasserversorgung, Heizungsversorgung |
| Betriebsmedium | Wasser, Dampf, Erdölprodukte, neutrale und gasförmige Medien |
| Rohrleitungsanschluss | Flansch |
| Wasserschöpfung | NEIN |
| Durchflussabschnittstyp | Vollbohrung |
| Dichtheitsklasse | A |
| Steuerungstyp | Pneumatischer Antrieb |
| Verbindungstyp | Flansch |
| Betätigung | Pneumatischer Antrieb mit Rückstellfedern |
| Endschalter | Ja |
| Pneumatischer Verteiler | Ja |
| Elektropneumatischer Stellungsregler | NEIN |
| Durchschnittliche Lebensdauer, Jahre | 10 |
| Garantie, Jahre | 1 |
| Herstellungsland | China |
Abmessungen und Maße von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316
| Größe | L | ØD | ØD1 | ØD2 | A | E |
| 15 | 150 | 95 | 65 | 45 | 153 | 72 |
| 20 | 160 | 105 | 75 | 58 | 174 | 89 |
| 25 | 180 | 115 | 85 | 64 | 216 | 109 |
| 32 | 200 | 140 | 100 | 78 | 216 | 109 |
| 40 | 220 | 150 | 110 | 88 | 279 | 134 |
| 50 | 240 | 165 | 125 | 99 | 279 | 134 |
| 65 | 260 | 185 | 145 | 122 | 279 | 134 |
| 80 | 280 | 200 | 160 | 138 | 405 | 174 |
| 100 | 325 | 220 | 180 | 158 | 405 | 174 |
_fp_3x_f_h_pa_da.jpg)
Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316
| Nr. | Teilename | Material |
|---|---|---|
| 1 | Körper | Edelstahl SS316 |
| 2 | Ball | Edelstahl SS316 |
| 3 | Siegel | PTFE |
| 4 | Körperabdeckung | Edelstahl SS316 |
| 5 | Bolzen | Edelstahl SS304 |
| 6 | Dichtung | PTFE |
| 7 | Nuss | Edelstahl SS304 |
| 8 | Dichtung | PTFE |
| 9 | Schaftdichtung | PTFE |
| 10 | Bolzen | Edelstahl SS304 |
| 11 | Stopfbuchse | Edelstahl SS304 |
-fp-3x-f-h-naboryi.jpg)
Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316
Technische Parameter des pneumatischen Antriebs Elephant
| Parameter | Wert |
|---|---|
| Design | Mit Rückholfedern |
| Steuerdruck, bar | 2 ÷ 8 |
| Manuelle Übersteuerung | NEIN |
Abmessungen und Maße des Pneumatikaktuators Elephant
| Modell | SA-052 | SA-065 | SA-083 | SA-105 | SA-140 |
| G, mm | 15 | 15 | 15 | 25 | 30 |
| M, mm | 80 | 80 | 80 | 80 | 130 |
| N, mm | 30 | 30 | 30 | 30 | 30 |
| f0, mm | 34 | 34 | 34 | 41 | 62 |
| P, mm | 20 | 20 | 20 | 20 | 30 |
| B1, mm | 153 | 174 | 216 | 279 | 405 |
| C, mm | 30 | 36 | 46 | 55 | 76 |
| E, mm | 72 | 89 | 109 | 134 | 174 |
| J | 4-M5x8 | 4-M6x10 | 4-M6x10 | 4-M8x12 | 4-M10x16 |
| K | 4-M6x10 | 4-M8x12 | 4-M8x12 | 4-M10x16 | 4-M12x20 |
| F, mm | 26 | 26 | 26 | 26 | 36 |
| A1, mm | 108 | 125 | 152 | 189 | 268 |
| D, mm | 41 | 46 | 55 | 64 | 77 |
| H | F03 | F05 | F05 | F07 | F10 |
| ICH | F05 | F07 | F07 | F10 | F12 |
| L | 11x11 | 14x14 | 17x17 | 22x22 | 27x27 |
Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant
Teile- und Materialtabelle für den pneumatischen Antrieb Elephant
| Nr. | Name | Menge | Material | Beschichtung |
|---|---|---|---|---|
| 1 | Gehäuse | 1 | Stranggepresstes Aluminium | Harteloxiert |
| 2 | Seitenstecker | 2 | Aluminiumguss | |
| 3 | Gang | 1 | Edelstahl | Vernickelt |
| 4 | Kolben | 2 | Stahl/Aluminium | Oxidation/galvanische Zinkbeschichtung |
| 5 | Stecker | 8 | Edelstahl | |
| 6 | Kolbenring | 2 | NBR | |
| 7 | Federn | 0-12 | Federstahl | Epoxidbeschichtung |
| 8 | Kolbenlager | 2 | Technischer Kunststoff | |
| 9 | Kolbenring | 2 | NBR | |
| 10 | Stecker | 2 | NBR | |
| 11 | Anschlagring | 2 | Technischer Kunststoff | |
| 12 | Ring | 1 | Technischer Kunststoff | |
| 13 | Waschmaschine | 1 | Edelstahl | |
| 14 | Federklemme | 2 | Edelstahl | |
| 15 | Indikator | 1 | Plastik | |
| 16 | Blinkergehäuse | 1 | Plastik | |
| 17 | Lager | 1 | Technischer Kunststoff | |
| 18 | Nocken | 1 | Stahl | Oxidation/galvanische Zinkbeschichtung |
| 19 | Lager | 1 | NBR | |
| 20 | Lager | 1 | Technischer Kunststoff | |
| 21 | Lager | 1 | Technischer Kunststoff | |
| 22 | Dichtungsring | 2 | NBR | |
| 23 | Dichtungsring | 2 | NBR | |
| 24 | Lager | 2 | Edelstahl | |
| 25 | Einstellmutter | 2 | Edelstahl | |
| 26 | Einstellschraube | 2 | Edelstahl | |
| 27 | Buchse | 2 | Aluminium |
