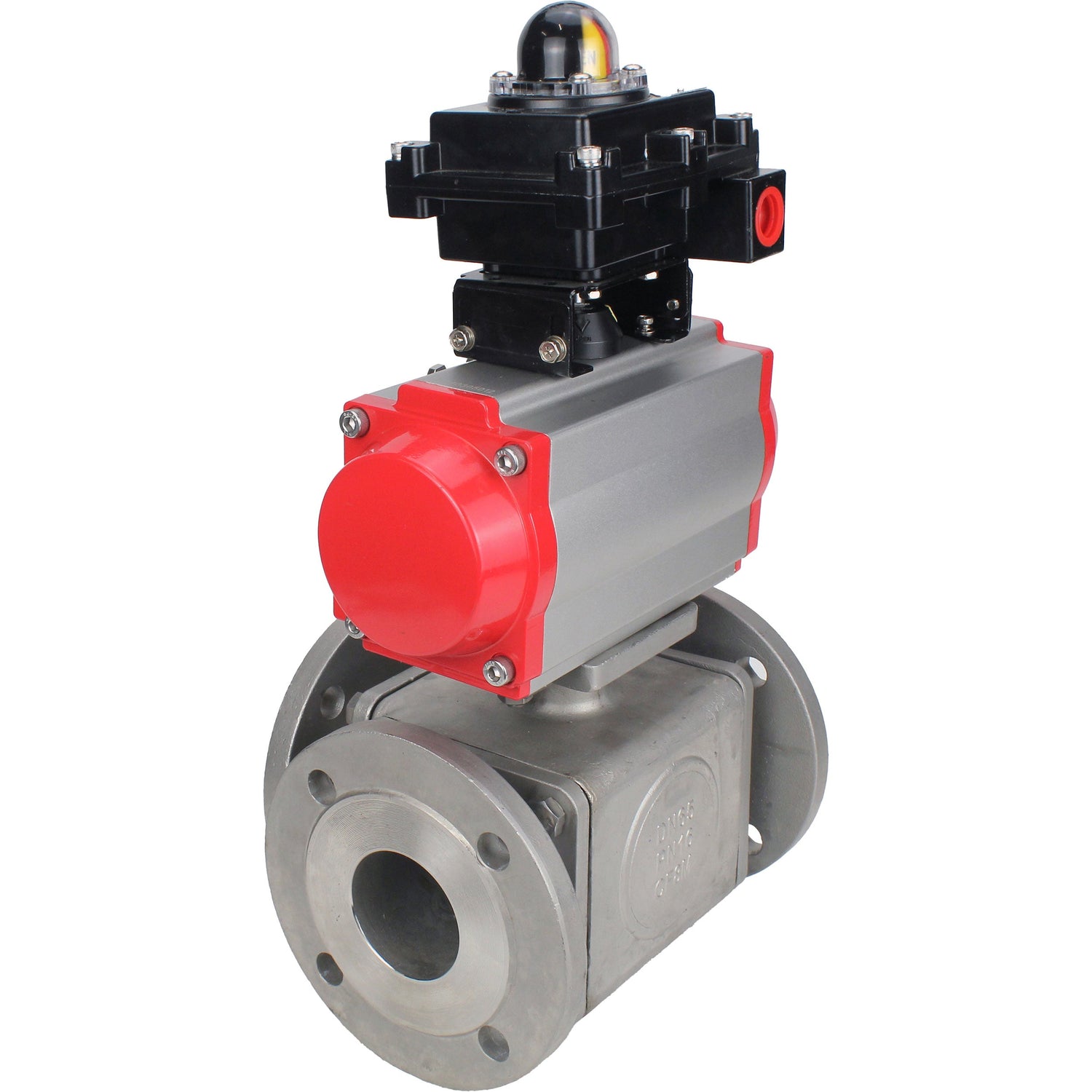

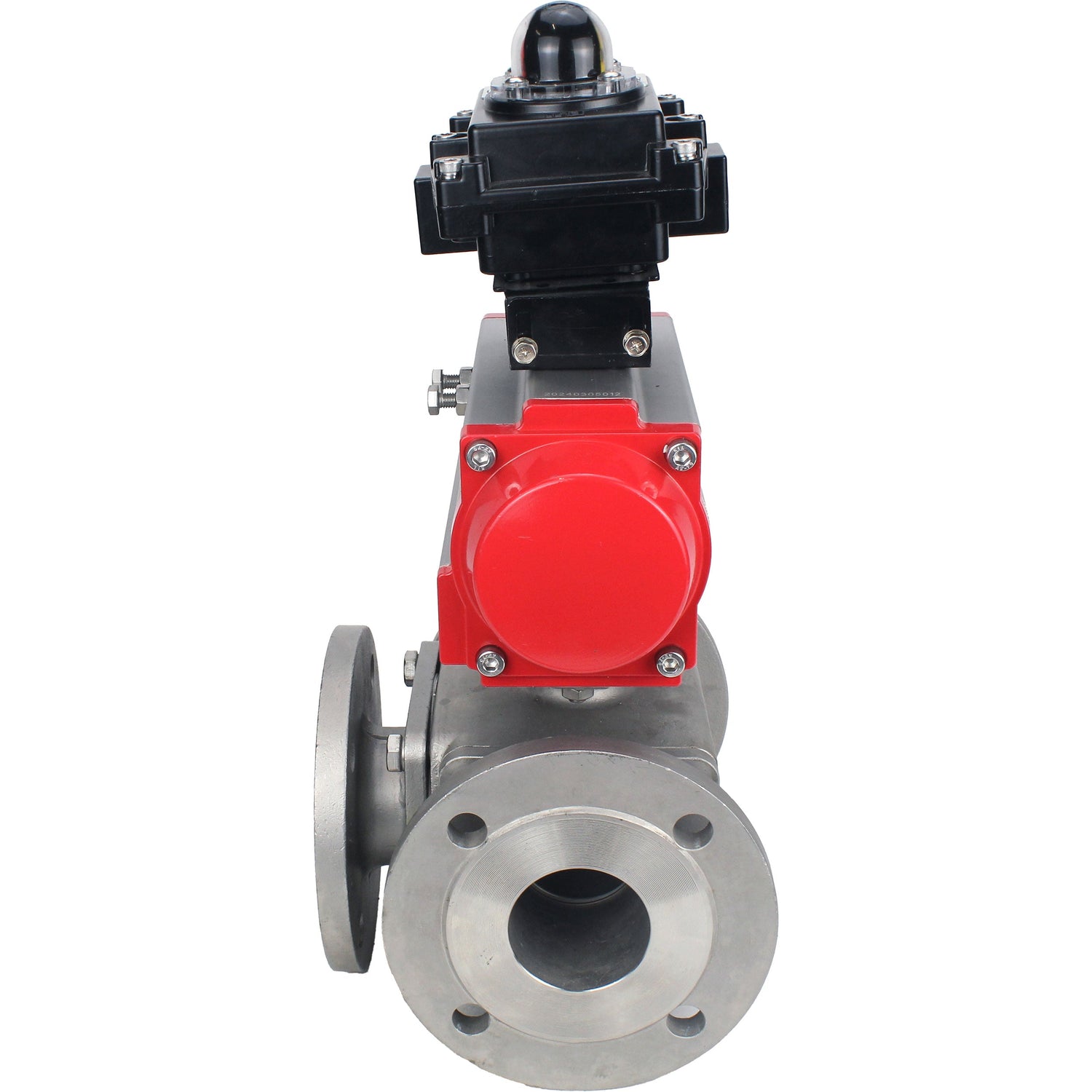

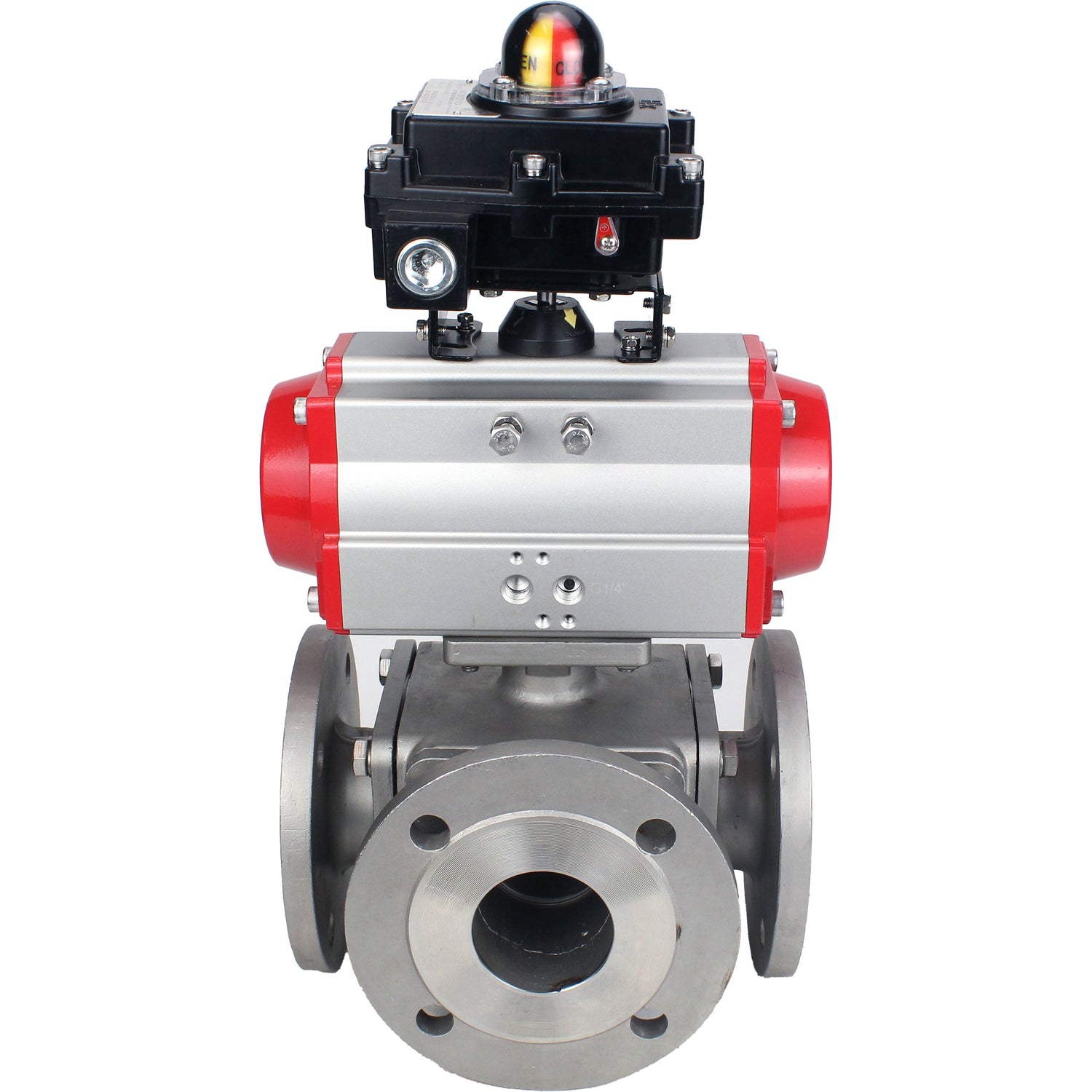

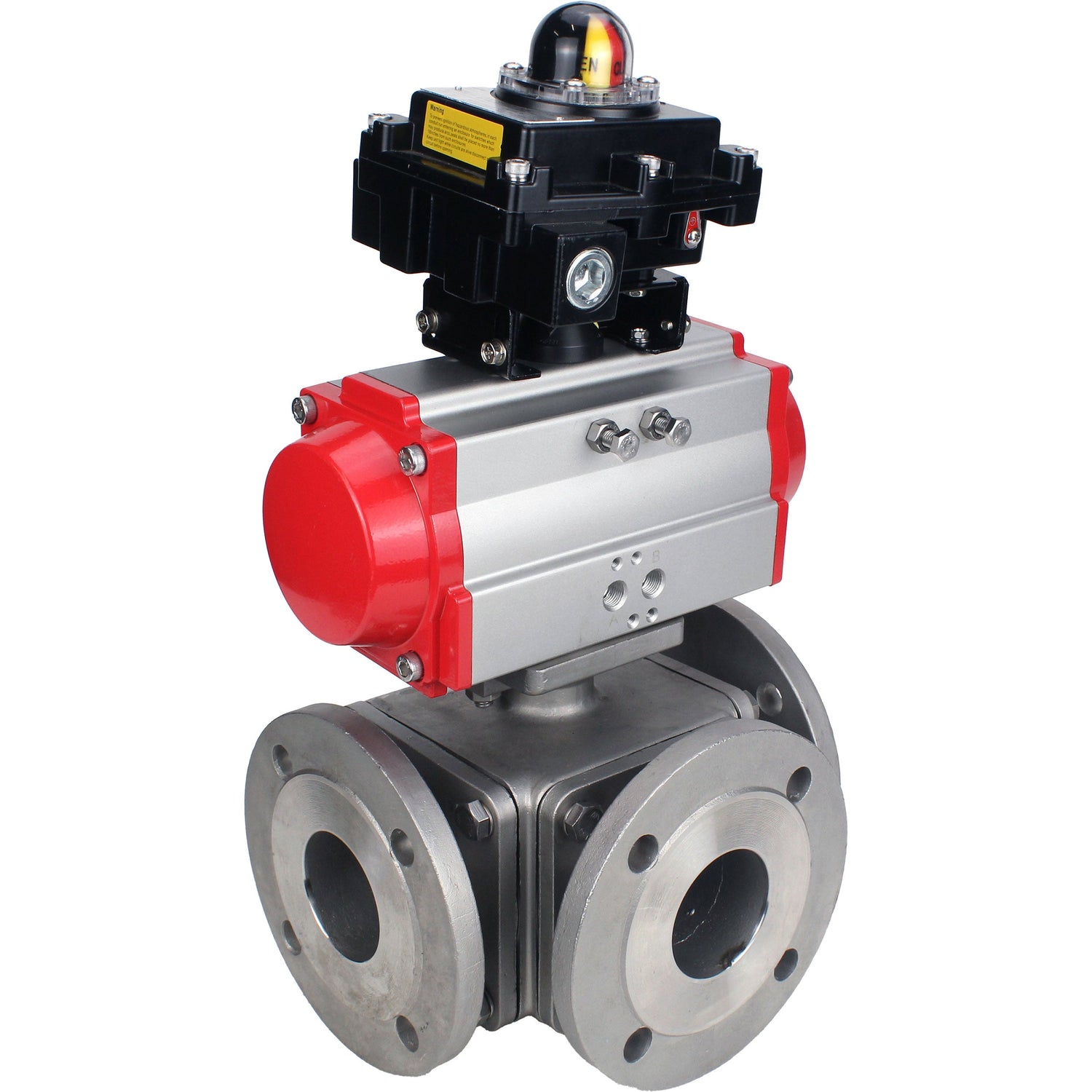

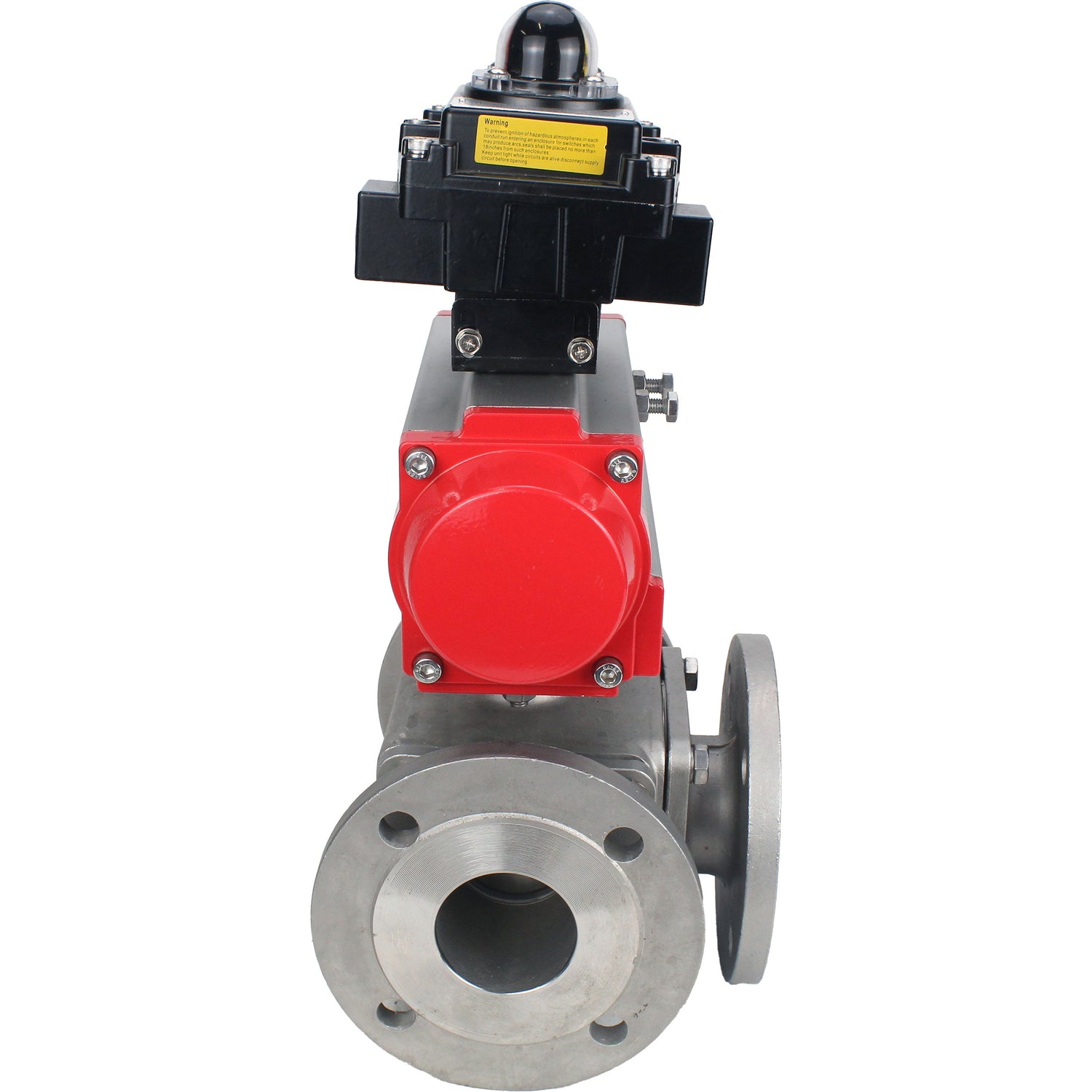

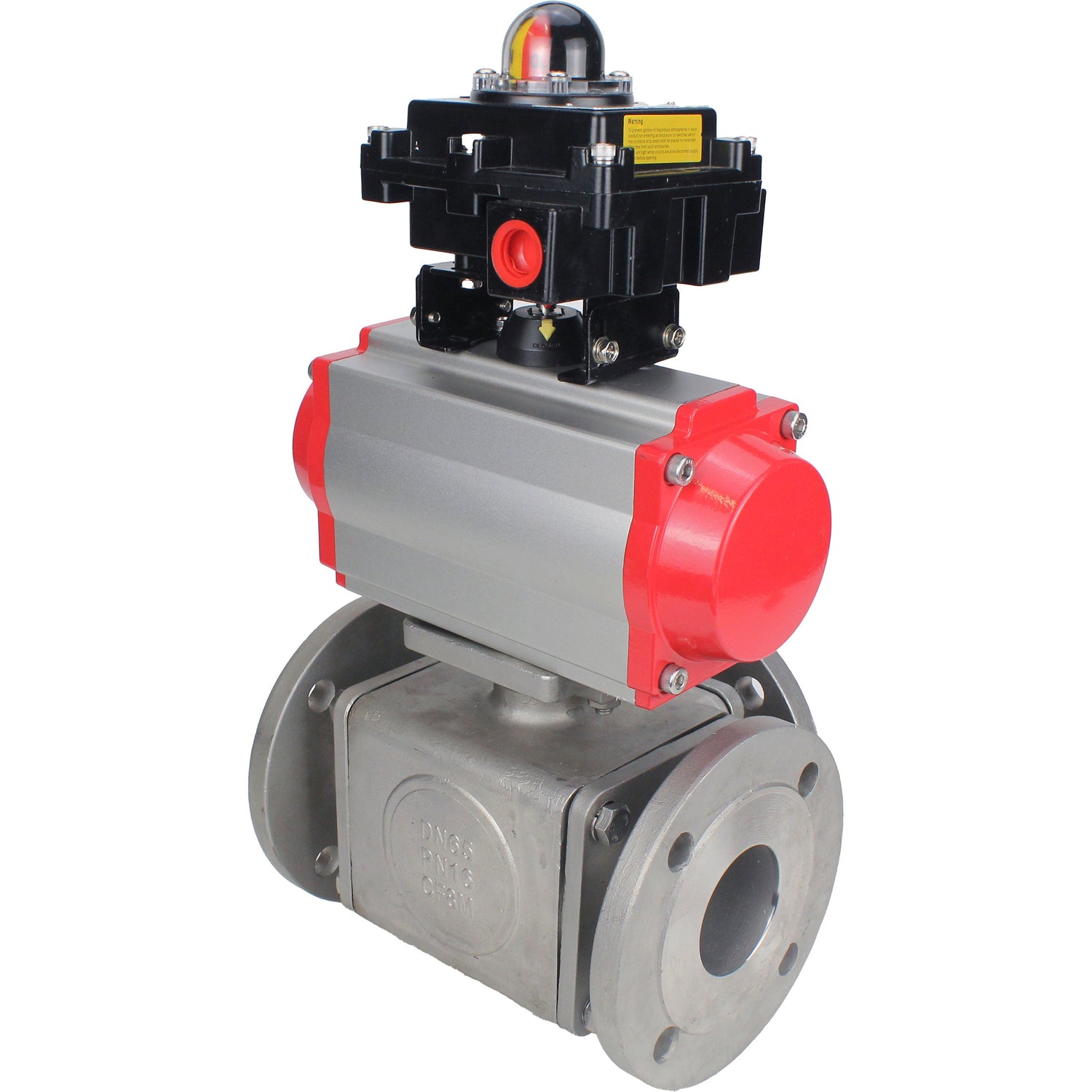

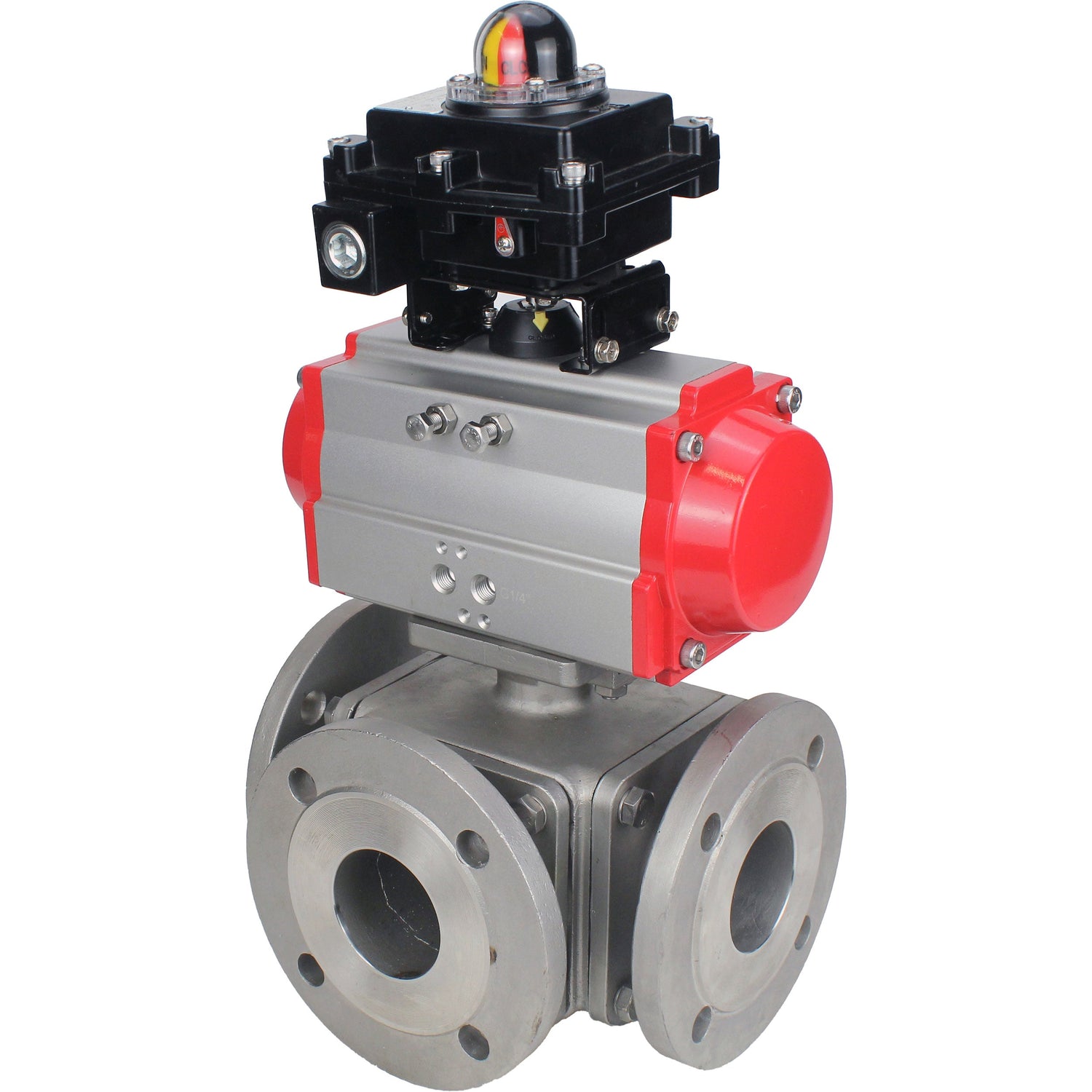

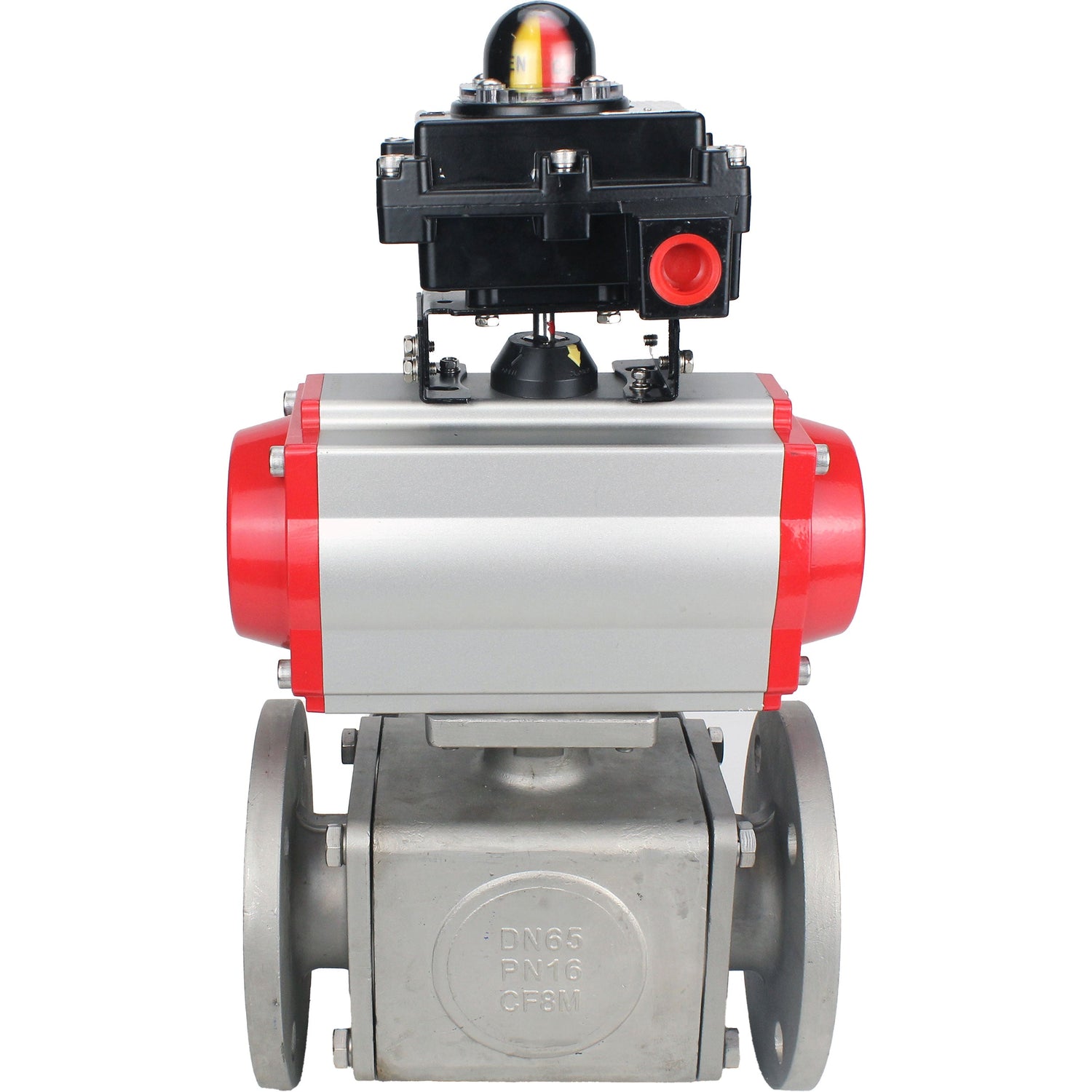

Kugelhähne Elephant BV3232P(4 Stück)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern und LSU APL-410N EX

€3.275,91
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil sowie zum Mischen und Trennen der Arbeitsmediumströme in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatische Antriebe Elephant doppeltwirkend rotierend PA-SAXXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.

Der Endschalterblock ist für die visuelle und elektrische Signalisierung der Endlagen des Absperrelements von Rohrleitungsventilen ausgelegt.





Technische Parameter der Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern und LSU APL-410N EX:

Name Bedeutung
Nenn­druck PN, bar 16
Arbeitstemperatur, °C von -25 bis 180
Art des Kranvorrichtung Dreiwege
Dreiwegeventiltyp L
Anwendung Wasserversorgung, Wärmeversorgung
Arbeitsumfeld Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Verbindung zur Pipeline Flansch
Wasseraufnahme NEIN
Art des Flussabschnitts volle Bohrung
Steuerungstyp Mit pneumatischem Antrieb
Beitritt Flansch
Kontrolle Pneumatischer Antrieb mit Rückstellfedern
Verfügbarkeit von Endschaltern NEIN
Verfügbarkeit des pneumatischen Verteilers NEIN
Verfügbarkeit des elektropneumatischen Stellungsreglers Es gibt
Durchschnittliche Lebensdauer, Jahre 10





Skizze der Gesamtabmessungen und Größen der Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern und LSU APL-410N EX



Abmessungen und Größen von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern und LSU APL-410N EX:

Größe L, mm ØD, mm ØD1, mm ØD2, mm A, mm E, mm
DN15 150 95 65 45 153 72
DN20 160 105 75 58 174 89
DN25 180 115 85 64 216 109
DN32 200 140 100 78 216 109
DN40 220 150 110 88 279 134
DN50 240 165 125 99 279 134
DN65 260 185 145 122 279 134
DN80 280 200 160 138 405 174
DN100 325 220 180 158 405 174





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(4 Stück)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern und LSU APL-410N EX



Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F DN15-100 PN16 Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19, mit pneumatischem Antrieb Elephant PA-SA mit Rückstellfedern und LSU APL-410N EX:

Artikelnr. Teilename Material
1 Rahmen Edelstahl SS316
2 Ball Edelstahl SS316
3 Versiegelung PTFE
4 Gehäusedeckel Edelstahl SS316
5 Bolzen Edelstahl SS304
6 Unterlage PTFE
7 schrauben Edelstahl SS304
8 Unterlage PTFE
9 Stangendichtung PTFE
10 Bolzen Edelstahl SS304
11 Siegel Edelstahl SS304





Technische Parameter der Pneumatik-Antriebe Elephant

Name Bedeutung
Design mit Rückholfedern
Steuerdruck, bar 2 ÷ 8
Verfügbarkeit der manuellen Sicherung NEIN





Skizze der Abmessungen und Größen von Pneumatikaktuatoren Elephant



Abmessungen und Größen von Pneumatikaktuatoren Elephant

Antriebsmodell SA-052 SA-065 SA-083 SA-105 SA-140
G, mm 15 15 15 25 30
Mmm 80 80 80 80 130
N, mm 30 30 30 30 30
F0, mm 34 34 34 41 62
R, mm 20 20 20 20 30
B1, mm 153 174 216 279 405
C, mm 30 36 46 55 76
E, mm 72 89 109 134 174
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12 4-M10x16
ZU 4-M6x10 4-M8x12 4-M8x12 4-M10x16 4-M12x20
F, mm 26 26 26 26 36
A1, mm 108 125 152 189 268
D, mm 41 46 55 64 77
H F03 F05 F05 F07 F10
ICH F05 F07 F07 F10 F12
L 11x11 14x14 17x17 22x22 27x27





Tabelle der Teile und Materialien von Pneumatik-Antrieben Elephant

NEIN. Name Menge Material Beschichtung
1 Rahmen 1 extrudiertes Aluminium hart eloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Verzinkung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Druckring 2 technischer Kunststoff
12 Ring 1 technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Verzinkung
19 Lager 1 NBR
20 Lager 1 technischer Kunststoff
21 Lager 1 technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Ärmel 2 Aluminium





Endschalterblock Elephant APL-410N EX




Technische Parameter der Grenztasteinheit Elephant APL-410N EX

Name Bedeutung
Grenztasterblockmodell APL-410N EX
Gehäuseschutzart, IP 65
Umgebungstemperatur, °C von -25 bis 80
Lebensdauer, Jahre 10





Skizze der Abmessungen und Größen des Endschalterblocks Elephant APL-410N EX





Abmessungen und Größen der Endschaltereinheit Elephant APL-410N EX:

Modell D, mm D1, mm Hmm L, mm B, mm M, mm
APL-410N EX 9.5 5 174 177 178 8





Skizze der Teile und Materialien des Grenztasterblocks Elephant APL-410N EX





Tabelle der Teile und Materialien des Endschalterblocks Elephant APL-410N EX:

Artikelnr. Detail Material
1 Visuelle Anzeige ABS-Kunststoff / Polycarbonat
2 Visuelle Anzeigeabdeckung Polycarbonat
3 Etikett
4 Deckelschrauben Edelstahl
5 LSU-Gehäusedeckel Aluminium-Druckguss
6 Welle Edelstahl
7 Endschalter
8 Nocken (Exzenter) Polycarbonat
9 LSU-Fall Aluminium-Druckguss
10 Klemmenblock
11 Erdungsklemme Edelstahl
12 Bohrung (Gewinde) für Kabeleinführung
13 Halterung Edelstahl



Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    volle Bohrung
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Pneumatisch betätigt
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Neutrale Medien, Gasförmige Medien
  • Typ der Dichtung
    PTFE
  • Explosionsgeschützt
    haben
  • Drehmoment
    157 Nm
  • Endschalter
    haben
  • Typ des pneumatischen Antriebs
    federbelastet
