Elephant  |  SKU: D160-43355

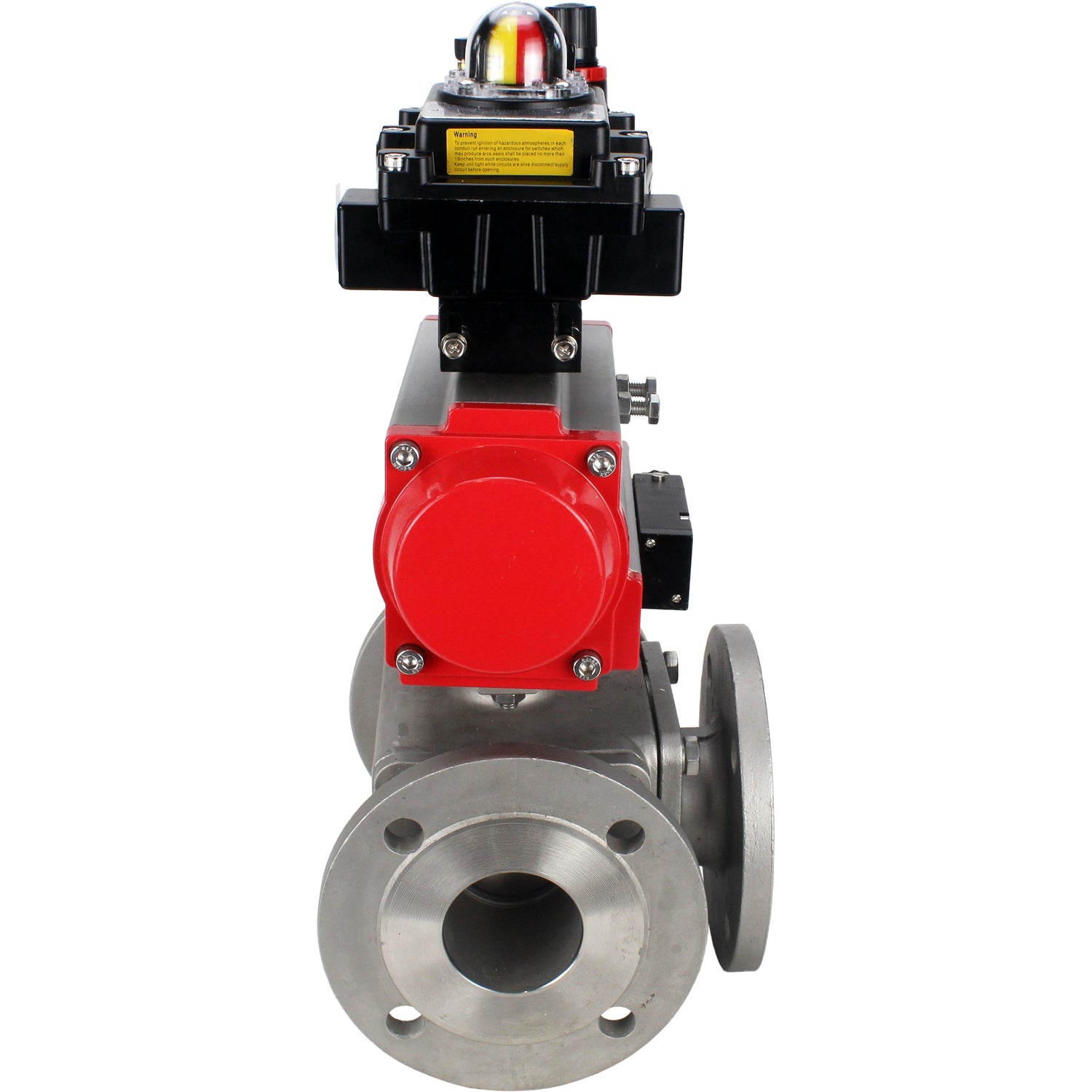

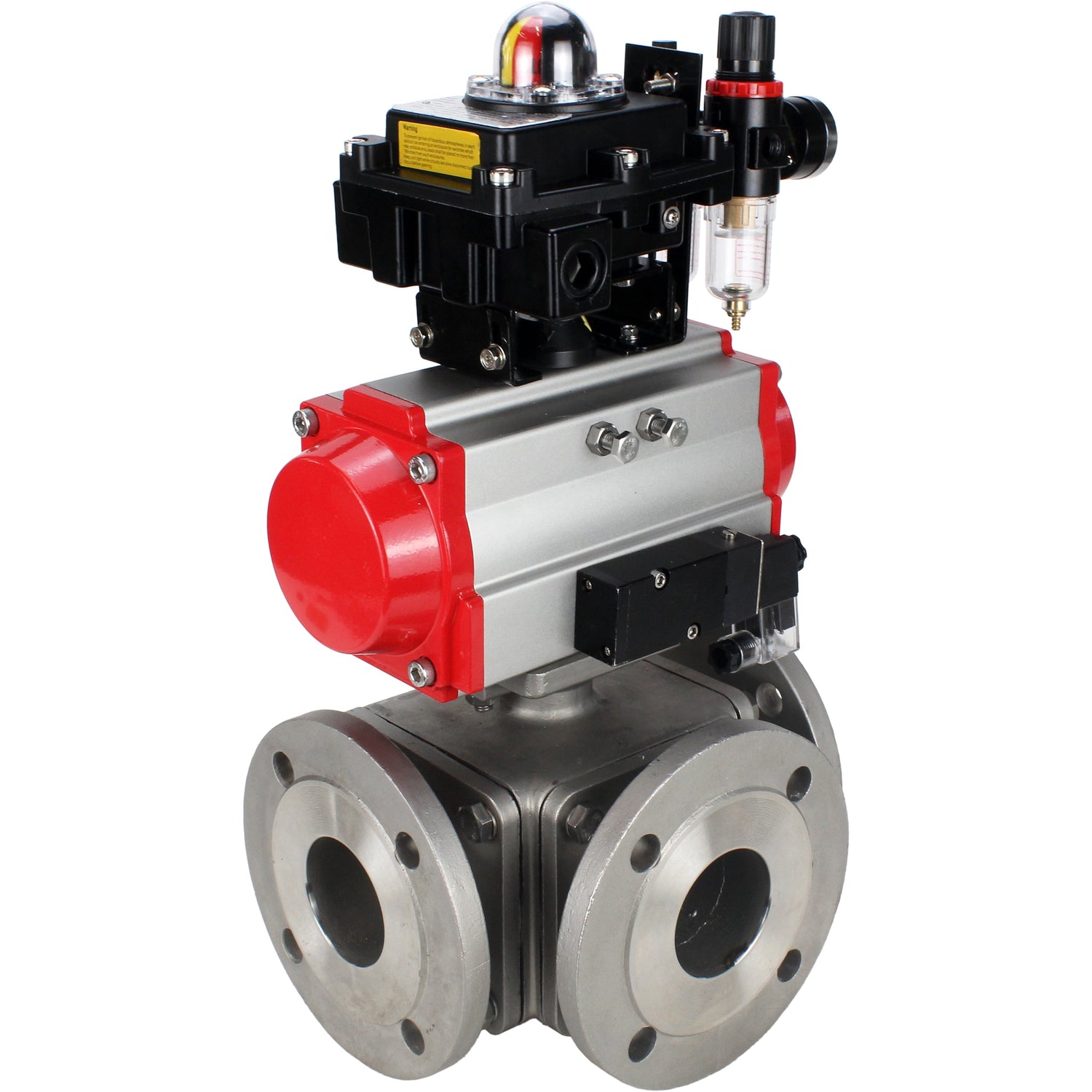

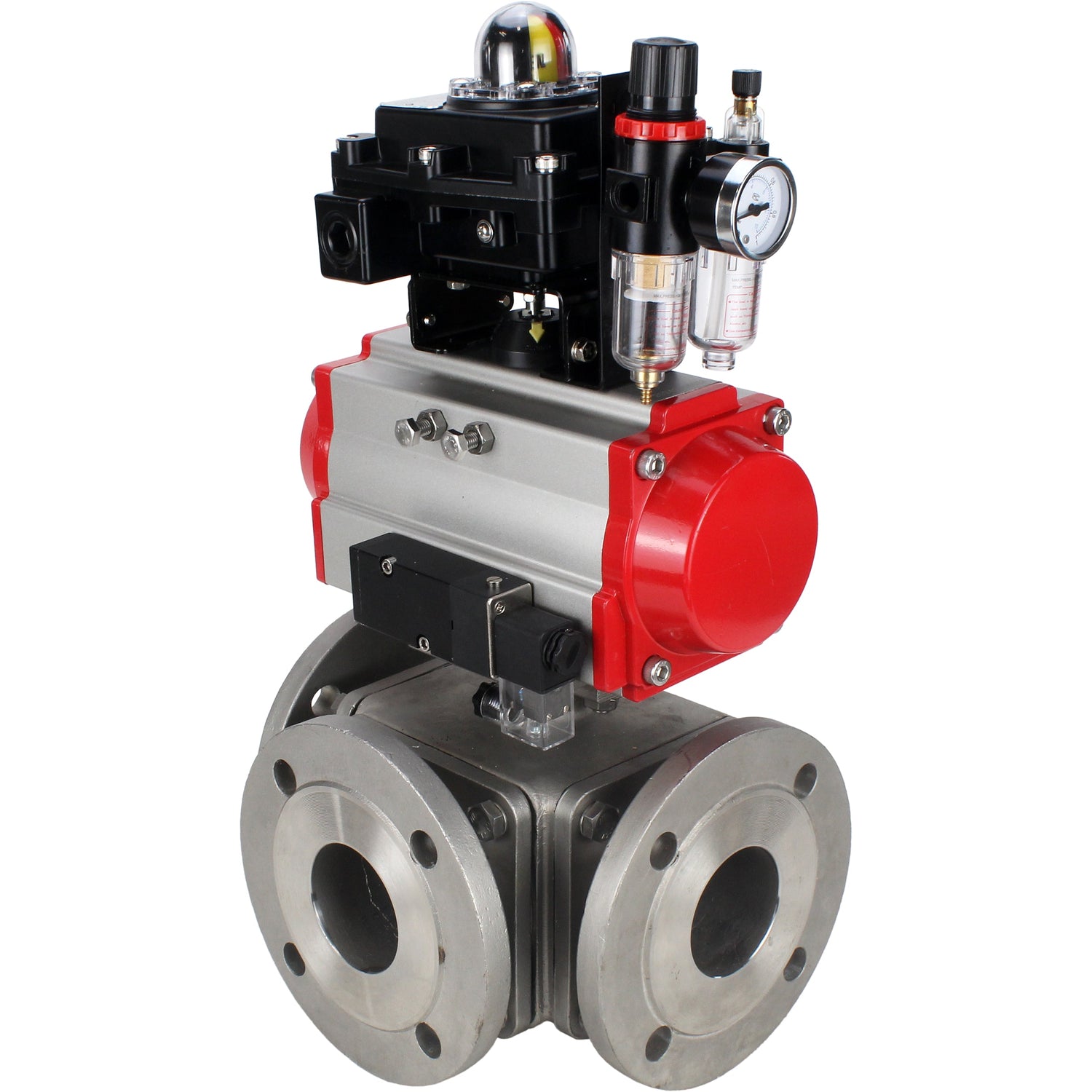

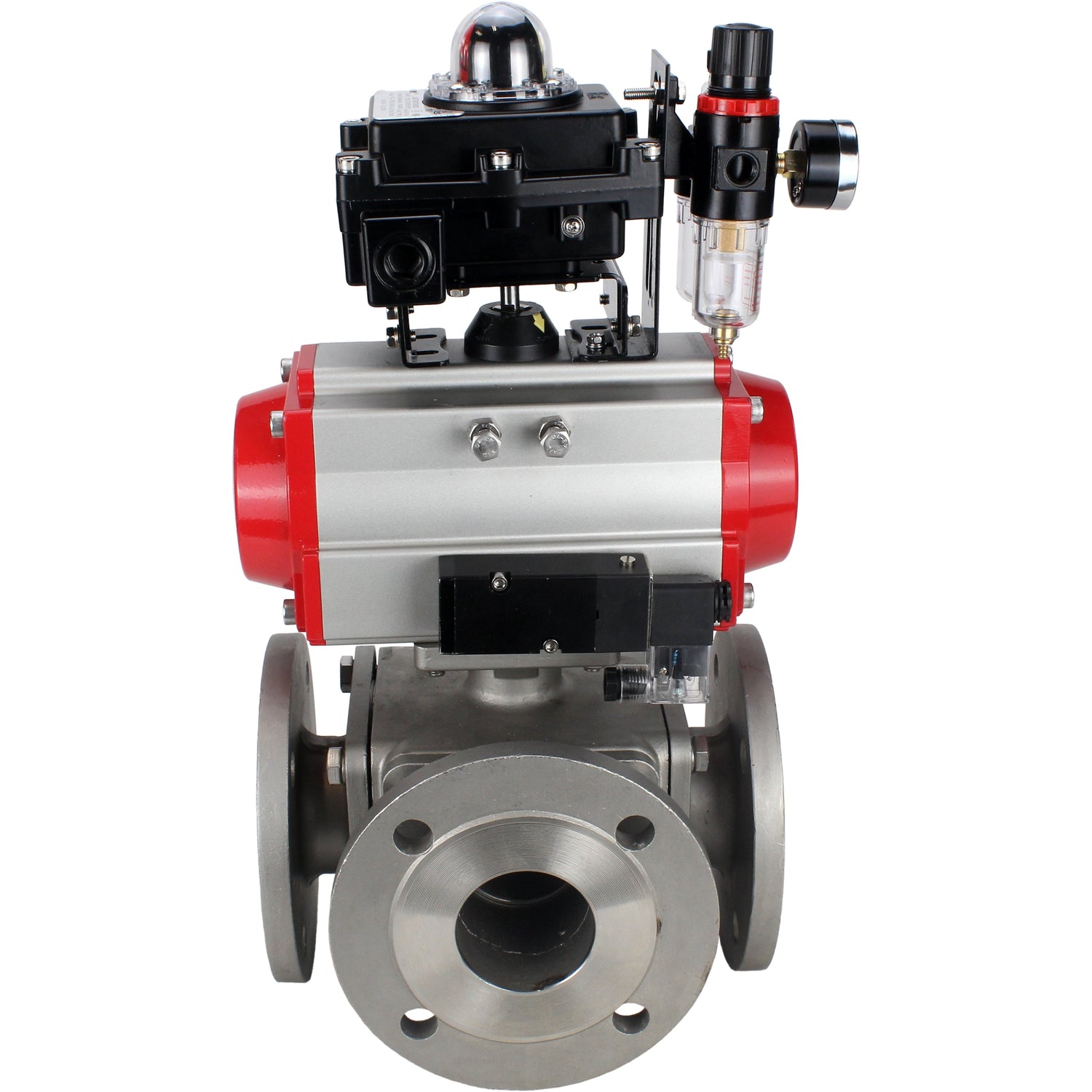

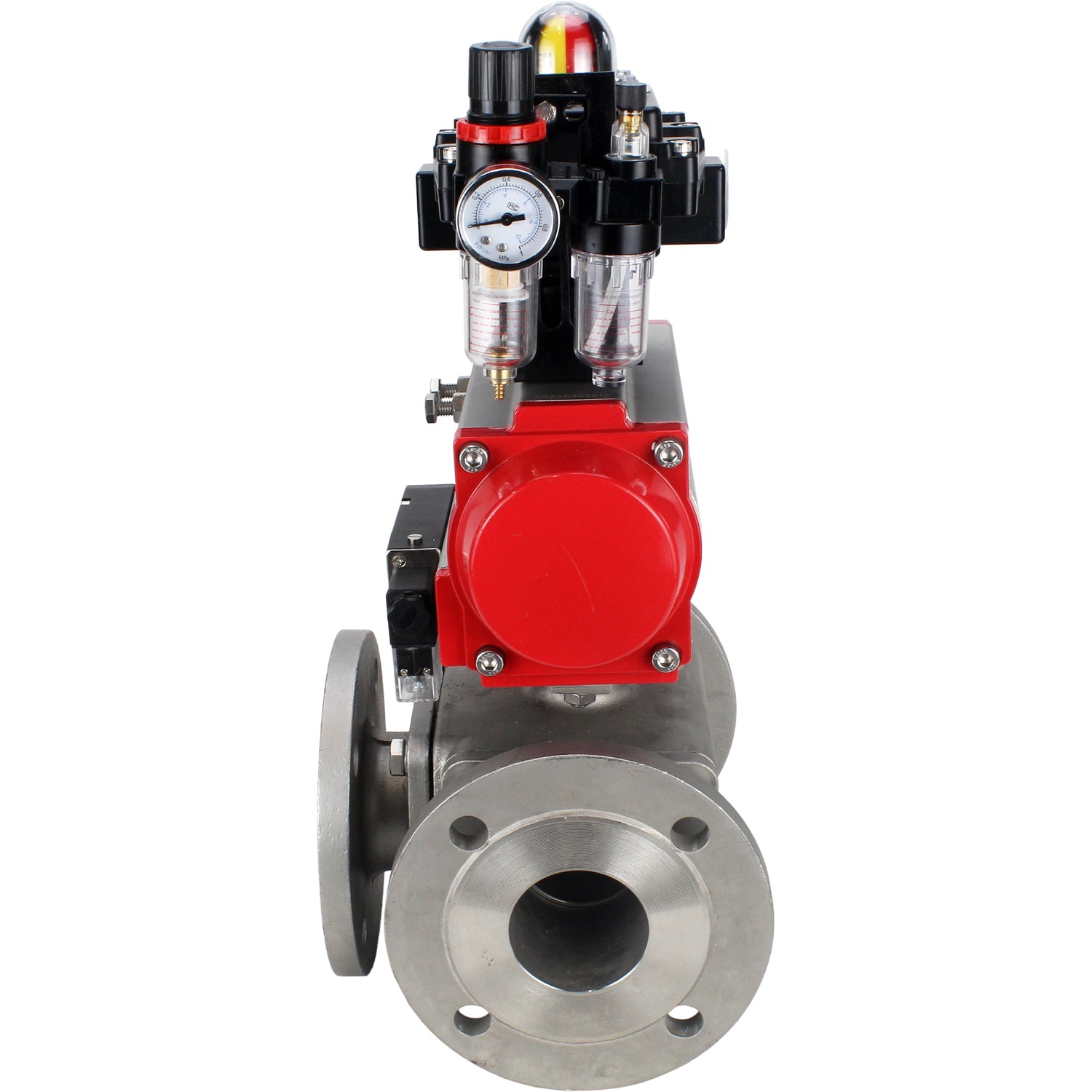

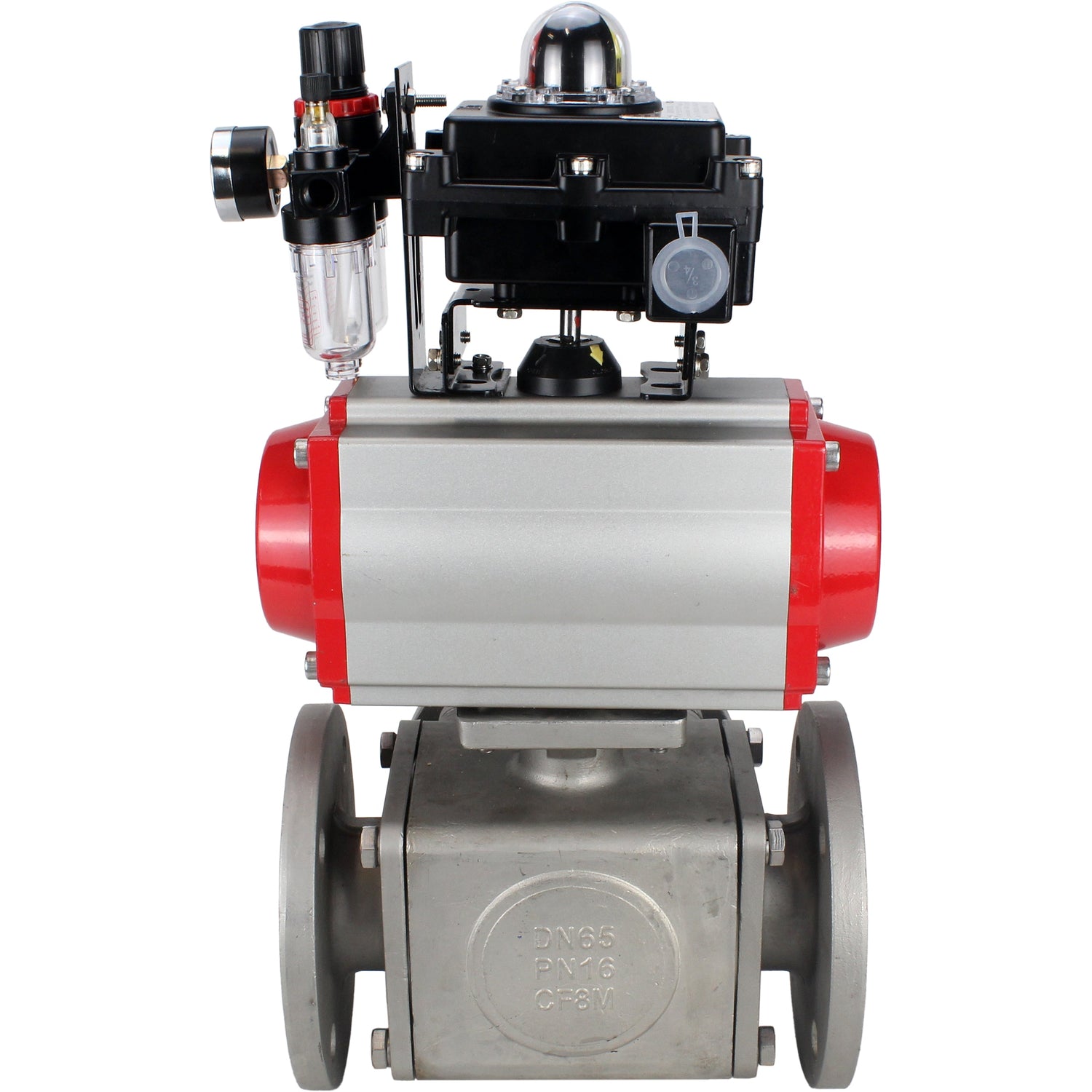

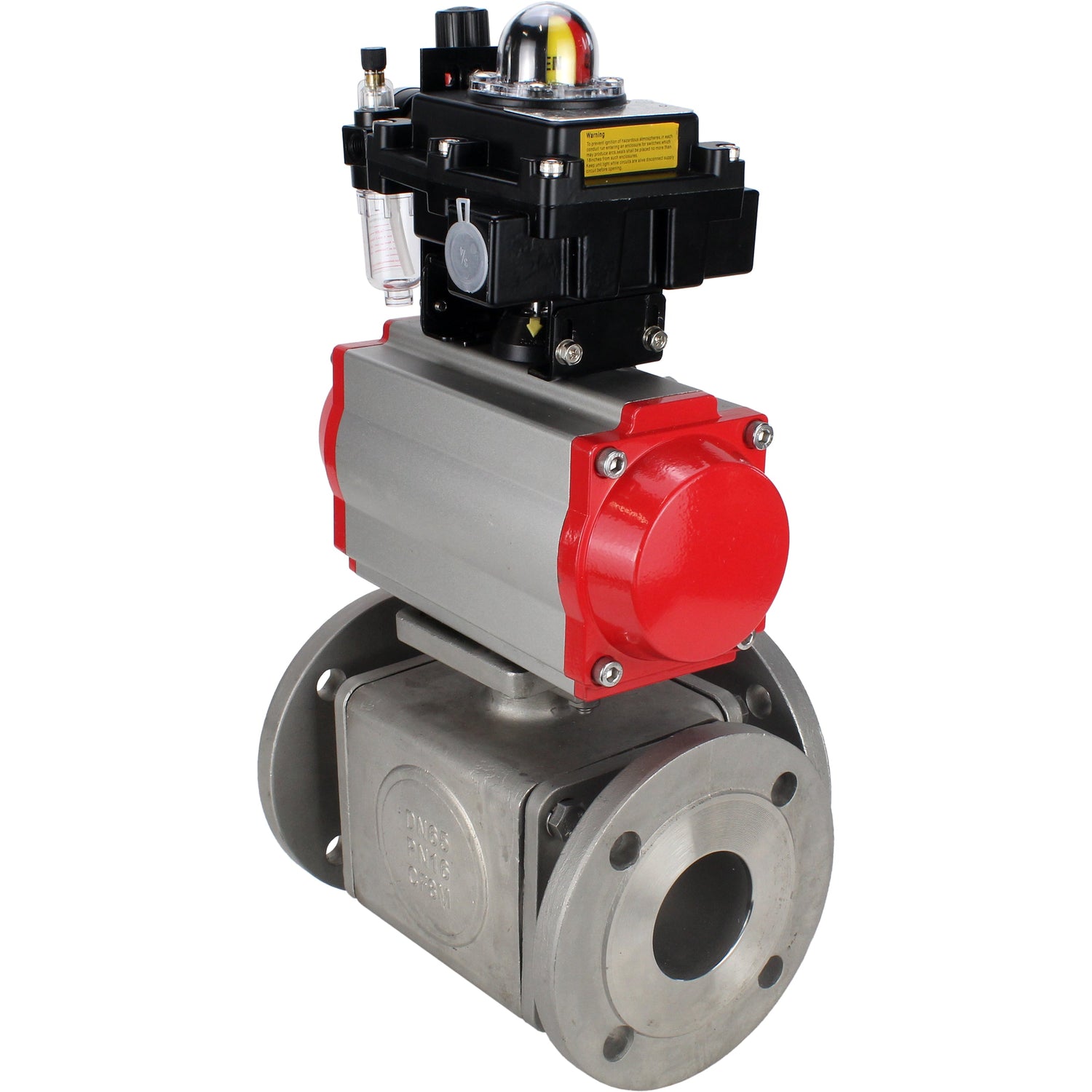

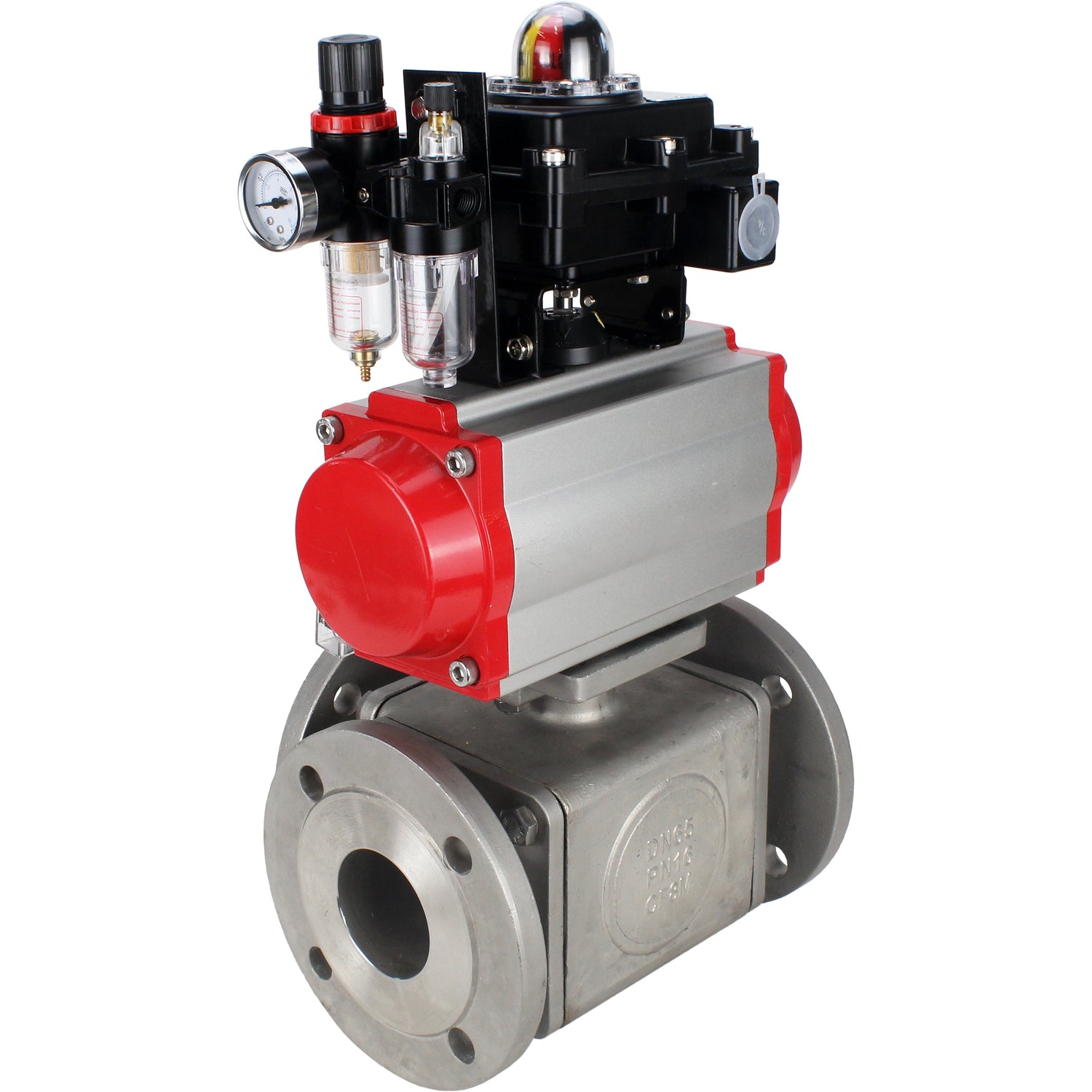

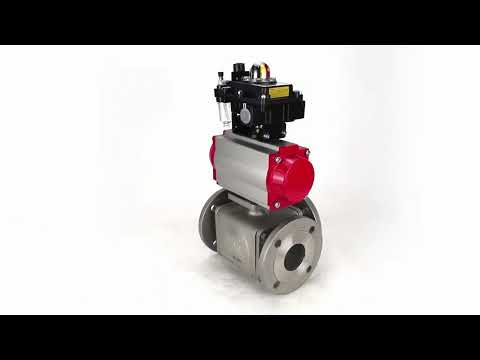

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F03/F04-F10/F12, square 9x9-19x19, with pneumatic drive PA-DA, pneumatic distributor 4M310-08 24V, LSU APL-410N EX and ATU AFC

€2.751,93
inkl. MwSt. Versand wird beim Checkout berechnet.

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F03/F04-F10/F12, square 9x9-19x19, with pneumatic drive PA-DA, pneumatic distributor 4M310-08 24V, LSU APL-410N EX and ATU AFC - DN100 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil sowie zum Mischen und Trennen von Mediumströmen in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatische Antriebe Elephant doppeltwirkende Drehantriebe PA-DAXXX sind dafür ausgelegt, den Prozess der Steuerung von Industrieventilen mit einem maximalen Drehmoment von bis zu 2128 Nm zu automatisieren.





Technische Parameter der Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19

Parameter Wert
Nenn-Druck PN, bar 16
Betriebstemperatur des Mediums, °C von -25 bis 180
Ventiltyp Dreiwege
Dreiwegeventil Typ L
Anwendung Wasserversorgung, Heizung
Arbeitsmedium Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Rohrleitungsanschluss Flansch
Wasserentnahme NEIN
Bohrungstyp Vollbohrung
Dichtheitsklasse A
Steuerungstyp Mit pneumatischem Antrieb
Verbindungstyp Flansch
Betätigung Doppelwirkender pneumatischer Antrieb
Endschalter Ja
Pneumatisches Ventil Ja
Elektropneumatischer Stellungsregler NEIN
Durchschnittliche Lebensdauer, Jahre 10
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19


Größe L ØD ØD1 ØD2 A E ICH C B
15 150 95 65 45 153 72 162 88 139
20 160 105 75 58 153 72 162 88 139
25 180 115 85 64 153 72 162 88 139
32 200 140 100 78 153 72 162 88 139
40 220 150 110 88 174 89 162 88 139
50 240 165 125 99 174 89 162 88 139
65 260 185 145 122 216 109 162 88 139
80 280 200 160 138 279 134 162 88 139
100 325 220 180 158 279 134 162 88 139

Skizzenmaße und Maße der Kugelhähne Elephant BV3232P(4 Stück)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19

Nr. Teilename Material
1 Körper Edelstahl SS316
2 Ball Edelstahl SS316
3 Siegel PTFE
4 Körperabdeckung Edelstahl SS316
5 Bolzen Edelstahl SS304
6 Dichtung PTFE
7 Nuss Edelstahl SS304
8 Dichtung PTFE
9 Schaftdichtung PTFE
10 Bolzen Edelstahl SS304
11 Verpackung Edelstahl SS304

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(4 Stück)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316, ISO-Flansch F03/F04-F10/F12, quadratisch 9x9-19x19





Technische Parameter der pneumatischen Antriebe Elephant

Parameter Wert
Design Doppeltwirkend
Steuerdruck, bar 2 ÷ 8





Abmessungen und Maße von Pneumatikaktuatoren Elephant

Aktuatormodell DA-052 DA-065 DA-083 DA-105
G, mm 15 15 15 25
M, mm 80 80 80 80
N, mm 30 30 30 30
Ø0, mm 34 34 34 41
R, mm 20 20 20 20
B1, mm 153 174 216 279
C, mm 30 36 46 55
E, mm 72 89 109 134
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12
K 4-M6x10 4-M8x12 4-M8x12 4-M10x16
F, mm 26 26 26 26
A1, mm 108 125 152 189
D, mm 41 46 55 64
L, mm 11x11 14x14 17x17 22x22
H F03 F05 F05 F07
ICH F05 F07 F07 F10

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für pneumatische Antriebe Elephant

Nr. Name Menge Material Beschichtung
1 Körper 1 Extrudiertes Aluminium Harteloxiert
2 Endkappen 2 Aluminiumguss —
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/Verzinkte Zinkbeschichtung
5 Stecker 8 Edelstahl —
6 Kolbenring 2 NBR —
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff —
9 Kolbenring 2 NBR —
10 Stecker 2 NBR —
11 Stoppring 2 Technischer Kunststoff —
12 Ring 1 Technischer Kunststoff —
13 Waschmaschine 1 Edelstahl —
14 Federklammer 2 Edelstahl —
15 Indikator 1 Plastik —
16 Blinkergehäuse 1 Plastik —
17 Lager 1 Technischer Kunststoff —
18 Nocken 1 Stahl Oxidation/Verzinkte Zinkbeschichtung
19 Lager 1 NBR —
20 Lager 1 Technischer Kunststoff —
21 Lager 1 Technischer Kunststoff —
22 Dichtungsring 2 NBR —
23 Dichtungsring 2 NBR —
24 Lager 2 Edelstahl —
25 Einstellmutter 2 Edelstahl —
26 Einstellschraube 2 Edelstahl —
27 Buchse 2 Aluminium —





Technische Parameter der Pneumatikventile Elephant 4M310-08

Name Wert
Typ des Pneumatischen Verteilers Spulentyp
Modell des Pneumatischen Verteilers 4M310-08
Arbeitsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 24V
Betriebsfrequenz, Zyklus/Sek 5





Technische Parameter der Pneumatikventile Elephant 4M310-08

Modell des Pneumatischen Verteilers 4M310-08
D, mm 32
E, mm 69
F, mm 40
Ich, mm 45
K, mm 40
L, mm 134.5
M, mm 40
N, mm 24
S, mm 27
U, mm 2.4
Hmm 17.5

Skizze der Abmessungen und Maße der Pneumatikventile Elephant 4M310-08




Technische Parameter der Endschalter-Einheiten Elephant APL-410N EX

Name Wert
Grenztastergehäuse Modell APL-410N EX
Gehäuseschutzart, IP 65
Lebensdauer, Jahre 10





Abmessungen und Maße der Elephant APL-410N EX Endschalter-Einheiten

Modell D, mm D1, mm Hmm L, mm B, mm M, mm
APL-410N EX 9.5 5 174 177 178 8

Skizze der Abmessungen und Maße der Elephant APL-410N EX Endschalter-Einheiten





Technische Parameter der Elephant AFC2000 Luftbehandlungsgeräte

Name Wert
Arbeitsdruck, bar 8
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Gefilterte Partikelgröße, μm 40 μm
Gewicht, kg 0.395





Abmessungen und Maße der Elephant AFC2000 Luftbehandlungseinheiten

Modell AFC2000
A, mm 162
B, mm 88
C, mm 139
D, mm 31
E, mm 53.5
F, mm 12
G, mm 8
Hmm 7
Ich, mm 13.3
J, mm 39
K, mm 5
L, mm 40
M, mm 32
N, mm 53
O, mm 29
P, mm 6
R, mm 41.5
Skizze der Abmessungen und Maße der Luftbehandlungseinheiten Elephant AFC2000
