Elephant  |  SKU: D160-43620

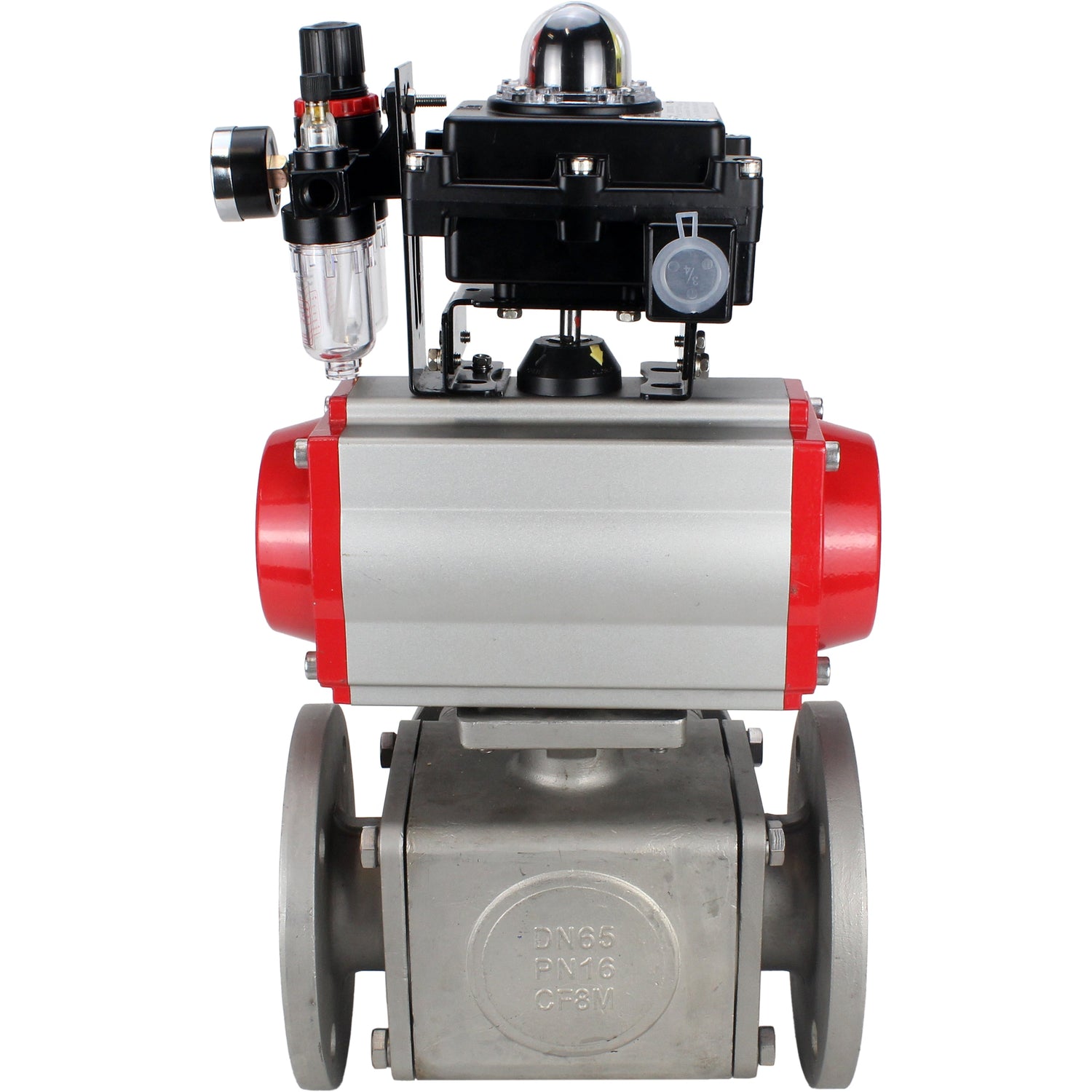

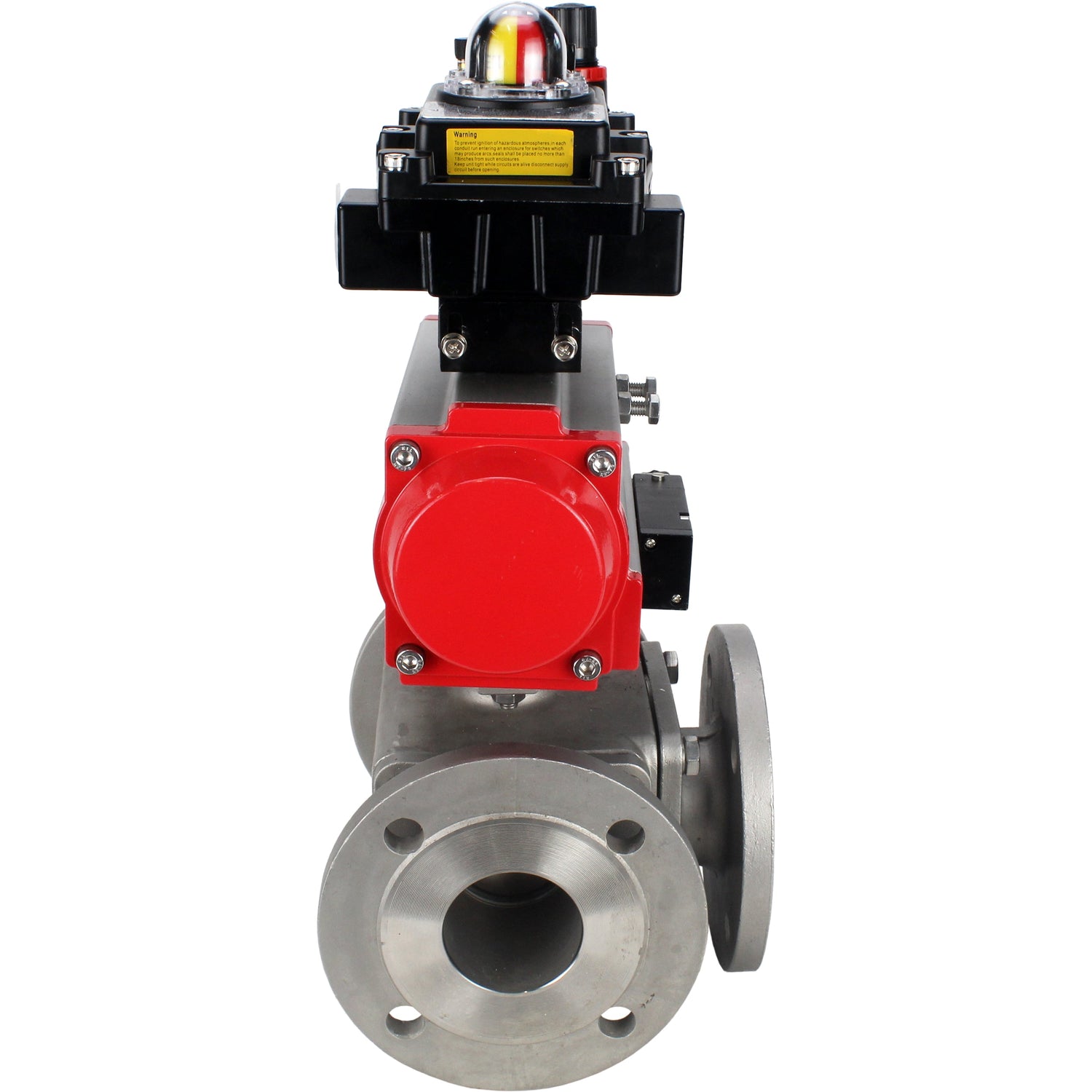

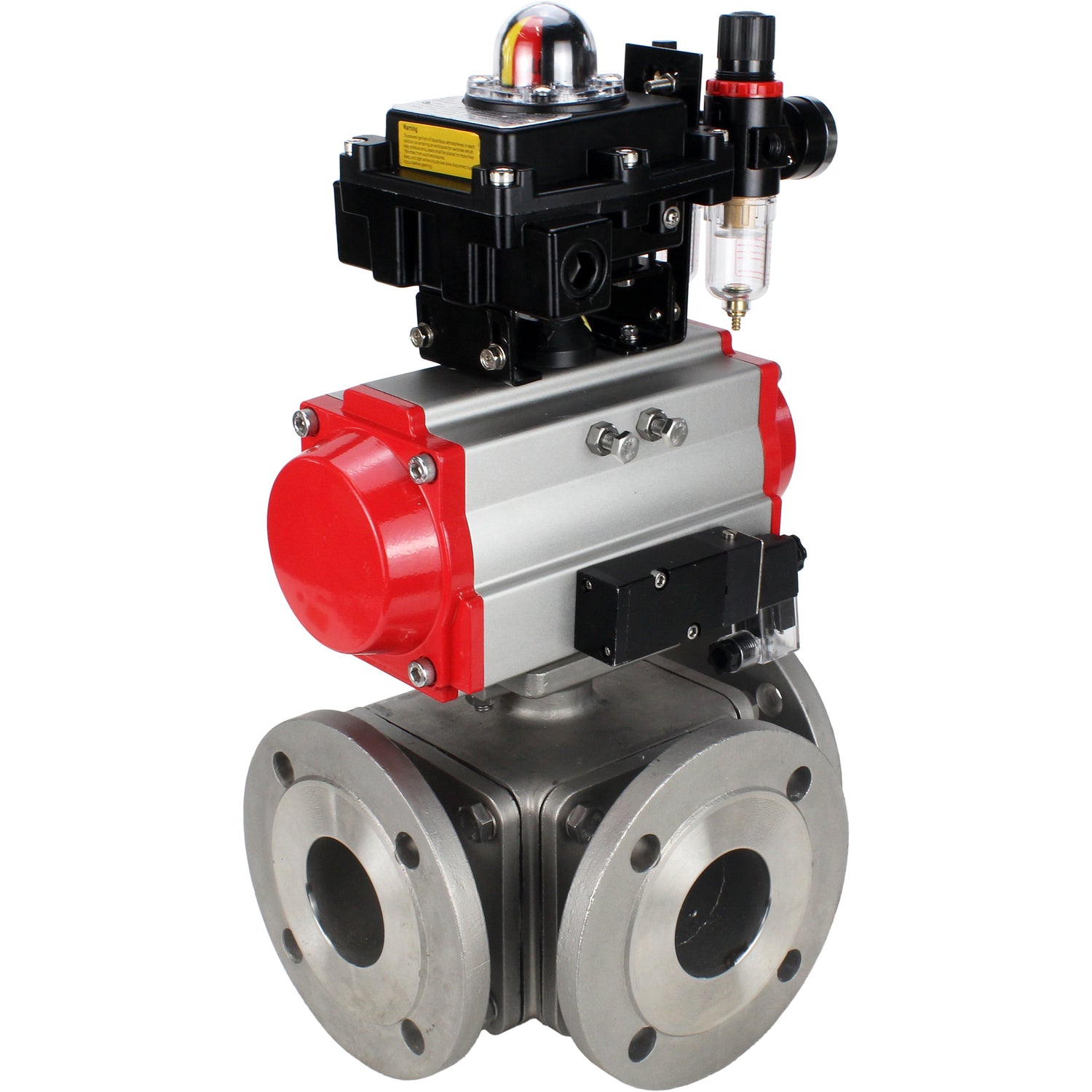

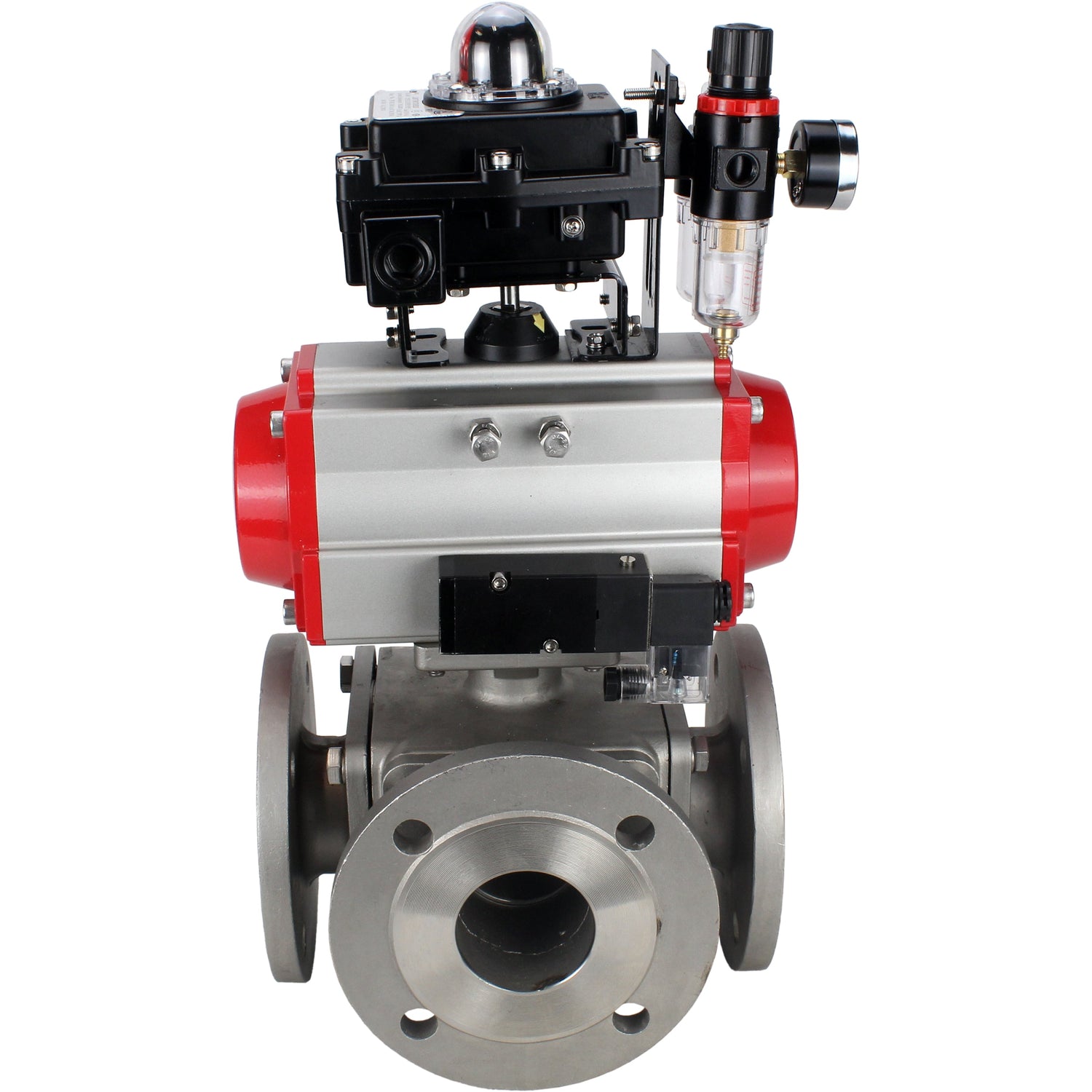

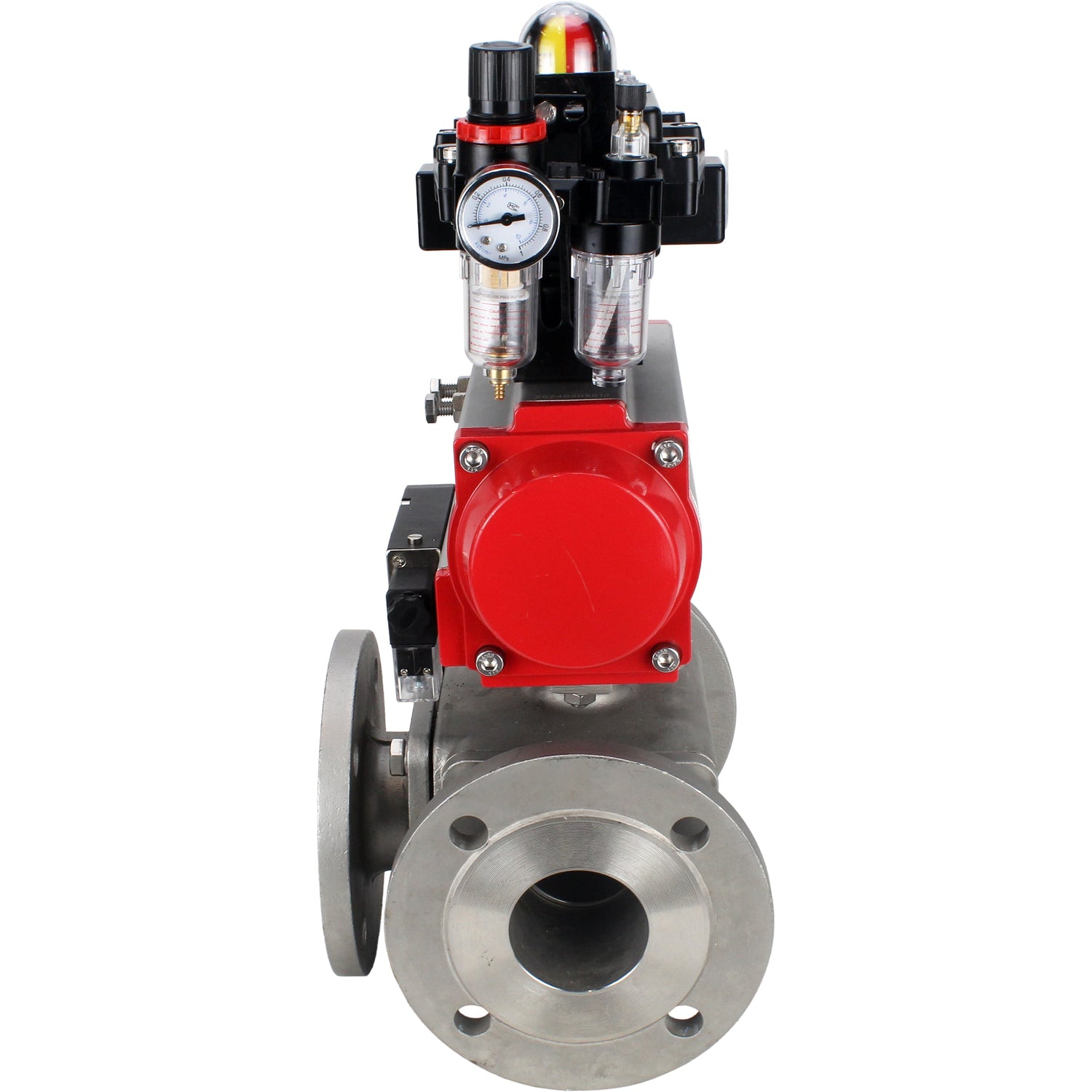

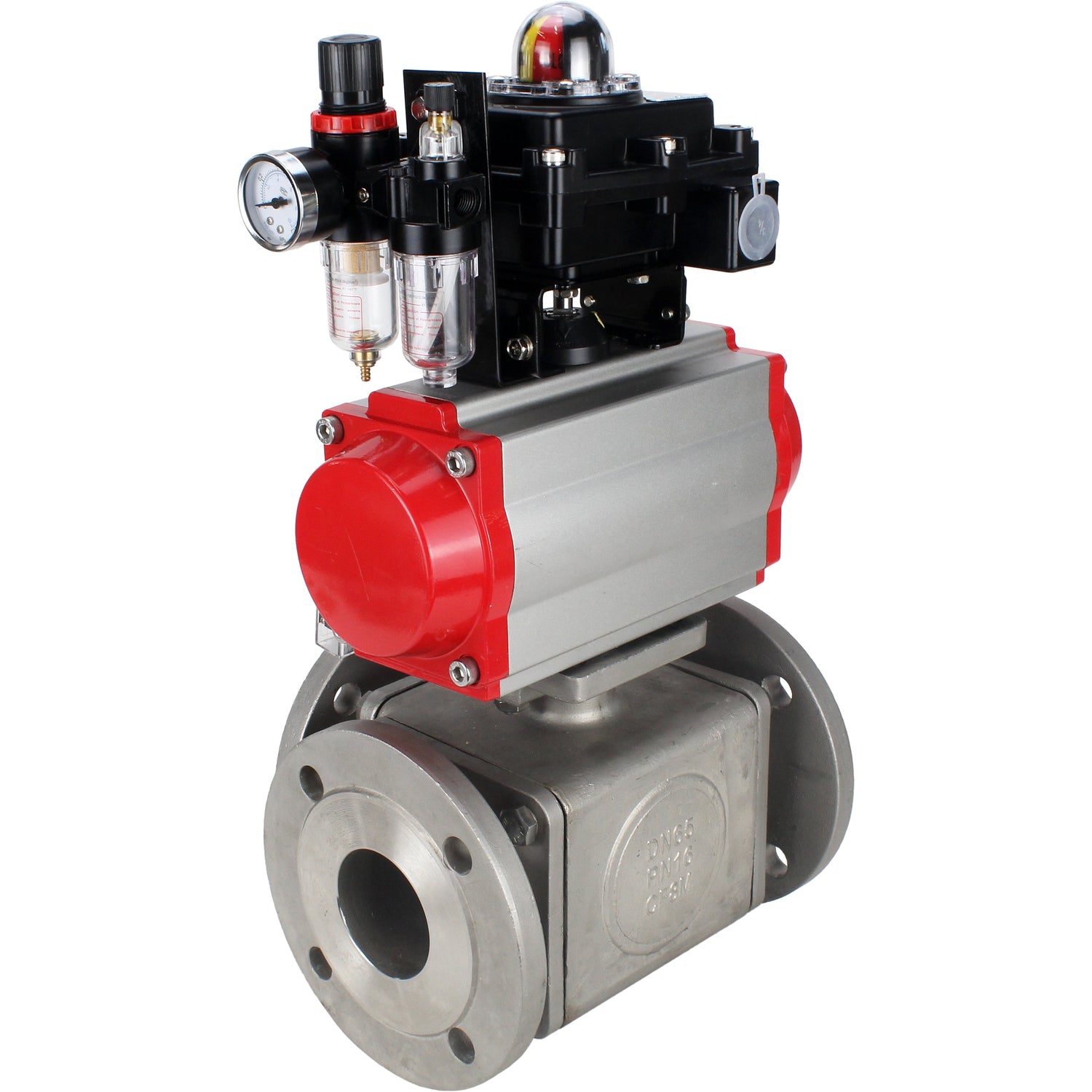

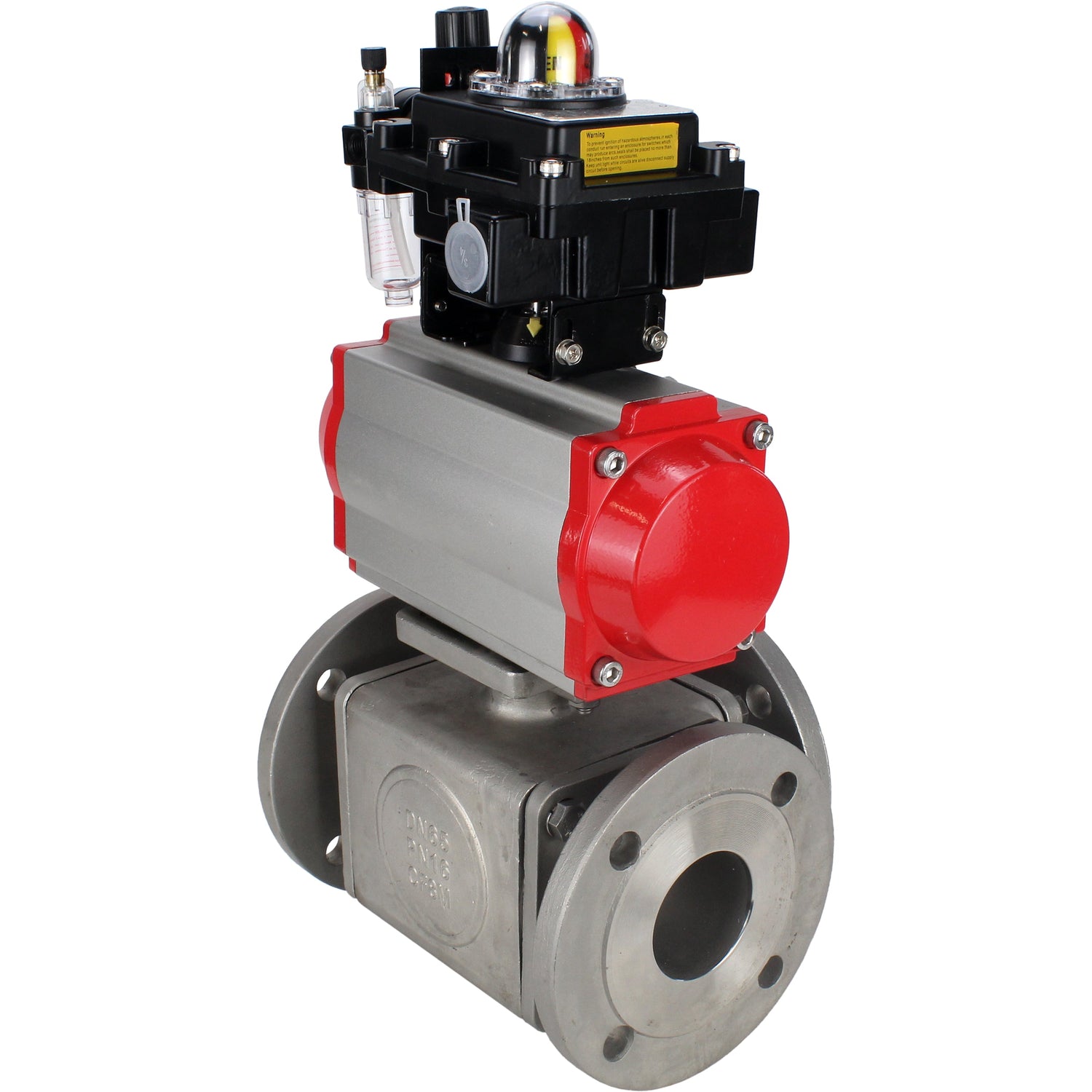

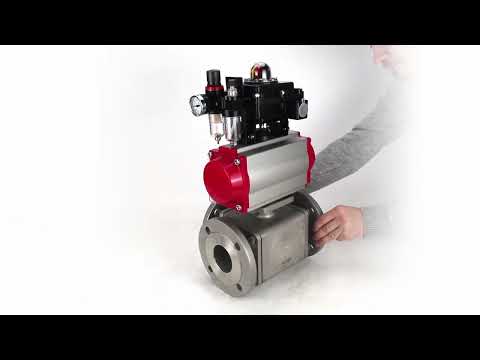

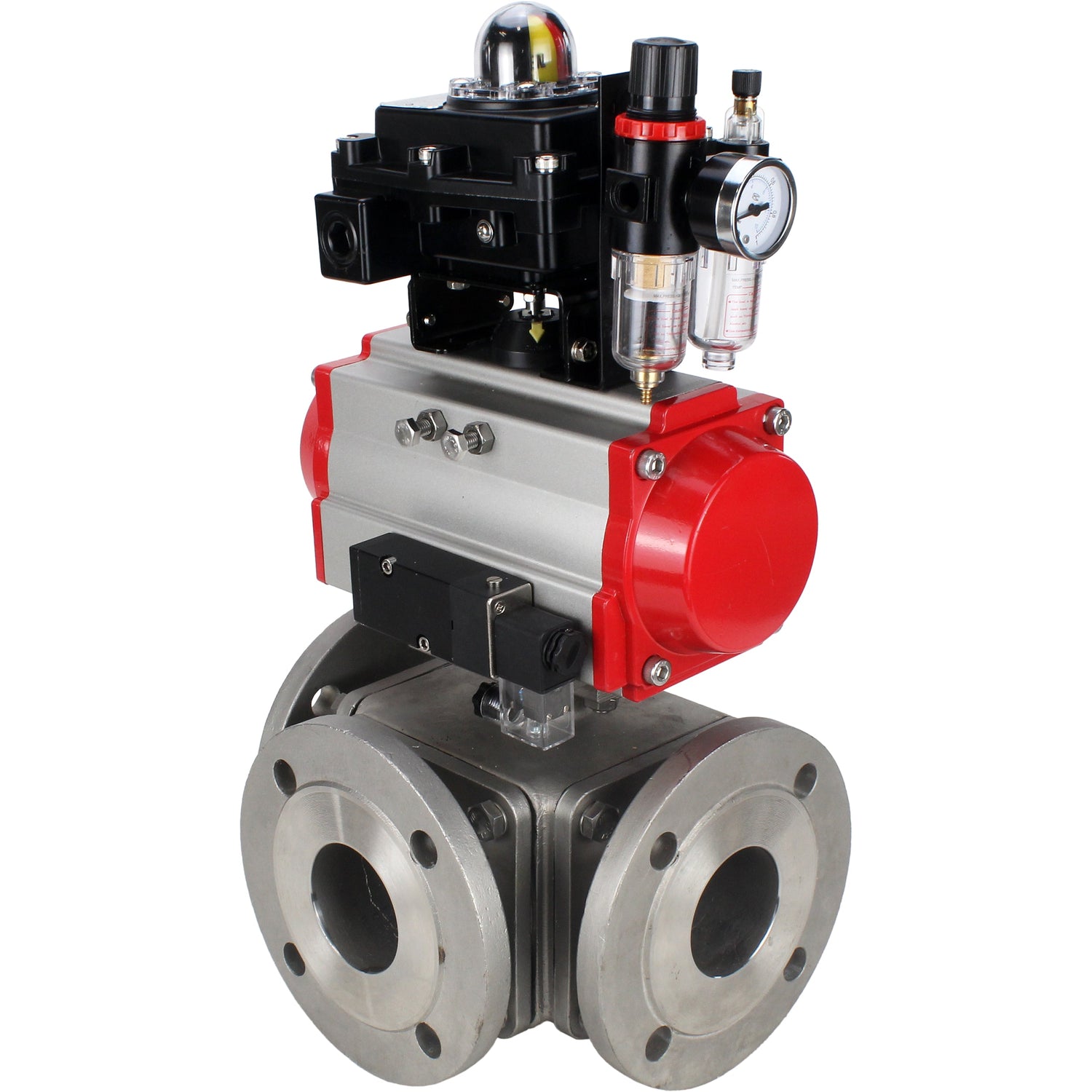

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F03/F04-F10/F12, square 9x9-19x19, with pneumatic drive PA-SA, pneumatic valve 4M310-08 24V, LSU APL-410N EX and ATU AFC

€2.921,55
inkl. MwSt. Versand wird beim Checkout berechnet.

Ball valves Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar full bore, flanged, body - stainless steel SS316, ISO flange F03/F04-F10/F12, square 9x9-19x19, with pneumatic drive PA-SA, pneumatic valve 4M310-08 24V, LSU APL-410N EX and ATU AFC - DN100 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Pneumatische Elephant Drehaktuatoren mit Rückstellfeder PA-SA-XXX sind für die Automatisierung von industriellen Ventilsteuerungsprozessen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.





Technische Parameter der Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316

Parameter Wert
Nenn-Druck PN, bar 16
Betriebstemperatur, °C -25 bis 180
Ventiltyp Dreiwege
Dreiwegeventil Typ L
Anwendung Wasserversorgung, Heizungsversorgung
Betriebsmedium Wasser, Dampf, Erdölprodukte, neutrale und gasförmige Medien
Rohrleitungsanschluss Flansch
Wasserschöpfung NEIN
Durchflussabschnittstyp Vollbohrung
Dichtheitsklasse A
Steuerungstyp Pneumatischer Antrieb
Verbindungstyp Flansch
Betätigung Pneumatischer Antrieb mit Rückstellfedern
Endschalter Ja
Pneumatischer Verteiler Ja
Elektropneumatischer Stellungsregler NEIN
Durchschnittliche Lebensdauer, Jahre 10
Garantie, Jahre 1
Herstellungsland China





Abmessungen und Maße von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316

Größe L ØD ØD1 ØD2 A E ICH B C
15 150 95 65 45 153 72 162 88 139
20 160 105 75 58 174 89 162 88 139
25 180 115 85 64 216 109 162 88 139
32 200 140 100 78 216 109 162 88 139
40 220 150 110 88 279 134 162 88 139
50 240 165 125 99 279 134 162 88 139
65 260 185 145 122 279 134 162 88 139
80 280 200 160 138 405 174 162 88 139
100 325 220 180 158 405 174 162 88 139

Skizzenmaße und Maße von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316



Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316

Nr. Teilename Material
1 Körper Edelstahl SS316
2 Ball Edelstahl SS316
3 Siegel PTFE
4 Körperabdeckung Edelstahl SS316
5 Bolzen Edelstahl SS304
6 Dichtung PTFE
7 Nuss Edelstahl SS304
8 Dichtung PTFE
9 Schaftdichtung PTFE
10 Bolzen Edelstahl SS304
11 Stopfbuchse Edelstahl SS304

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H 16 bar Vollbohrung, geflanscht, Gehäuse - Edelstahl SS316





Technische Parameter des pneumatischen Antriebs Elephant

Parameter Wert
Design Mit Rückholfedern
Steuerdruck, bar 2 ÷ 8
Manuelle Übersteuerung NEIN



Abmessungen und Maße des Pneumatikaktuators Elephant

Modell SA-052 SA-065 SA-083 SA-105 SA-140
G, mm 15 15 15 25 30
M, mm 80 80 80 80 130
N, mm 30 30 30 30 30
f0, mm 34 34 34 41 62
P, mm 20 20 20 20 30
B1, mm 153 174 216 279 405
C, mm 30 36 46 55 76
E, mm 72 89 109 134 174
J 4-M5x8 4-M6x10 4-M6x10 4-M8x12 4-M10x16
K 4-M6x10 4-M8x12 4-M8x12 4-M10x16 4-M12x20
F, mm 26 26 26 26 36
A1, mm 108 125 152 189 268
D, mm 41 46 55 64 77
H F03 F05 F05 F07 F10
ICH F05 F07 F07 F10 F12
L 11x11 14x14 17x17 22x22 27x27

Skizze der Abmessungen und Maße des Pneumatikaktuators Elephant





Teile- und Materialtabelle für den pneumatischen Antrieb Elephant

Nr. Name Menge Material Beschichtung
1 Gehäuse 1 Stranggepresstes Aluminium Harteloxiert
2 Seitenstecker 2 Aluminiumguss
3 Gang 1 Edelstahl Vernickelt
4 Kolben 2 Stahl/Aluminium Oxidation/galvanische Zinkbeschichtung
5 Stecker 8 Edelstahl
6 Kolbenring 2 NBR
7 Federn 0-12 Federstahl Epoxidbeschichtung
8 Kolbenlager 2 Technischer Kunststoff
9 Kolbenring 2 NBR
10 Stecker 2 NBR
11 Anschlagring 2 Technischer Kunststoff
12 Ring 1 Technischer Kunststoff
13 Waschmaschine 1 Edelstahl
14 Federklemme 2 Edelstahl
15 Indikator 1 Plastik
16 Blinkergehäuse 1 Plastik
17 Lager 1 Technischer Kunststoff
18 Nocken 1 Stahl Oxidation/galvanische Zinkbeschichtung
19 Lager 1 NBR
20 Lager 1 Technischer Kunststoff
21 Lager 1 Technischer Kunststoff
22 Dichtungsring 2 NBR
23 Dichtungsring 2 NBR
24 Lager 2 Edelstahl
25 Einstellmutter 2 Edelstahl
26 Einstellschraube 2 Edelstahl
27 Buchse 2 Aluminium





Technische Parameter des Pneumatikventils Elephant 4M310-08 24V

Name Wert
Pneumatischer Verteiler Modell 4M310-08 24V
Betriebsdruck, bar 1,5 ÷ 1,8
Versorgungsspannung, V 24V
Betätigungsfrequenz, Zyklen/Sek 5





Abmessungen und Maße des Elephant 4M310-08 24V pneumatischen Wegeventils

Modell 4M310-08
D, mm 32
E, mm 69
F, mm 40
Ich, mm 45
K, mm 40
L, mm 134.5
M, mm 40
N, mm 24
S, mm 27
U, mm 2.4
Hmm 17.5
Skizze der Abmessungen und Maße des Pneumatikventils Elephant





Technische Parameter des Endschalterelements Elephant APL-410N EX

Name Wert
Grenztastergehäuse Modell APL-410N EX
Lebensdauer, Jahre 10





Abmessungen und Maßeinheiten des Grenztasters Elephant APL-410N EX

Modell D, mm D1, mm Hmm L, mm B, mm M, mm
APL-410N EX 9.5 5 174 177 178 8
Skizze der Abmessungen und Maßeinheiten des Endschalters Elephant APL-410N EX



Technische Parameter der Elephant AFC2000 Luftbehandlungseinheit

Name Wert
Betriebsdruck, bar 8
Einstellbarer Druckbereich, bar 0,5 ÷ 9
Gefilterte Partikelgröße, µm 40 µm
Gewicht, kg 0.395




Abmessungen und Maße der Elephant AFC2000 Luftbehandlungseinheit

Modell AFC2000
A, mm 162
B, mm 88
C, mm 139
D, mm 31
E, mm 53.5
F, mm 12
G, mm 8
Hmm 7
Ich, mm 13.3
J, mm 39
K, mm 5
L, mm 40
M, mm 32
N, mm 53
O, mm 29
P, mm 6
R, mm 41.5
Skizze der Abmessungen und Maße der Elephant AFC2000 Luftbehandlungseinheit
