Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, – Valve Elephant
Elephant  |  SKU: D160-56455

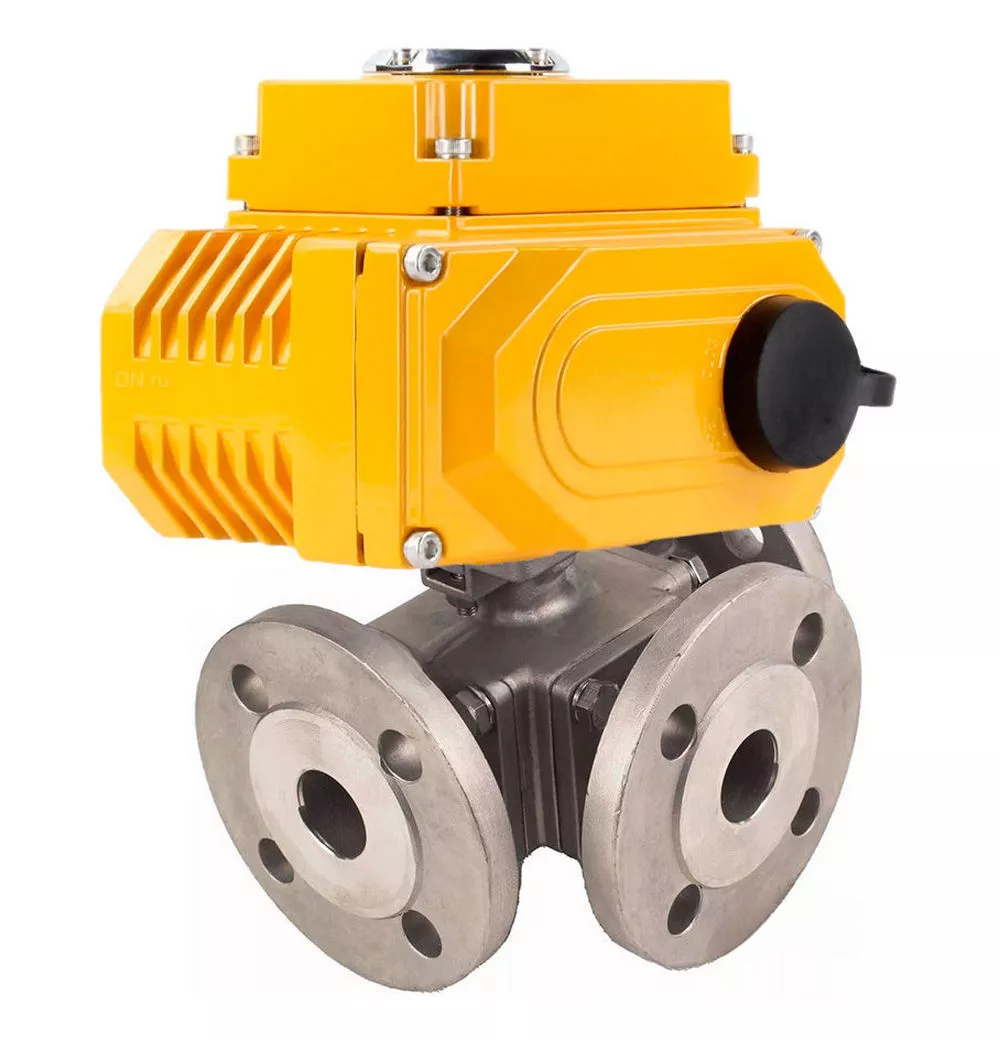

Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Vierteldreh-Elektroantrieb Elephant QT-N-EM-O1-24VDC-U1

€450,79
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Vierteldreh-Elektroantrieb Elephant QT-N-EM-O1-24VDC-U1 - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil sowie zum Mischen und Trennen der Arbeitsmediumströme in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.

Vierteldreh-Elektroantriebe sind für die Fern- und Lokalsteuerung der Drehung eines Absperrelements um 0° ~ 270° ausgelegt, wie beispielsweise eines Kugelhahns usw.



Technische Merkmale von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Vierteldreh-Elektroantrieb Elephant QT-N-EM-O1-24VDC-U1

Name Bedeutung
Nenn­druck PN, bar 16
Anschlussart Flansch
Steuerungstyp Mit Elektroantrieb
Anwendung Wasserversorgung, Wärmeversorgung
Krankugeldurchgang volle Bohrung
Klimaleistung U1
Arbeitstemperatur, °C von -25 bis 180
Beitritt Flansch
Kontrolle Elektroantrieb 220V
Dichtungsklasse A
Wasseraufnahme NEIN
Art des Kranvorrichtung Dreiwege
Dreiwegeventiltyp L
Mittwoch Wasser, Dampf, Erdölprodukte, neutrale Medien, gasförmige Medien
Garantie, g. 1
Lebensdauer, Jahre 10





Skizze der Gesamtabmessungen und Größen der Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Vierteldreh-Elektroantrieb Elephant QT-N-EM-O1-24VDC-U1



Abmessungen und Größen von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Vierteldreh-Elektroantrieb Elephant QT-N-EM-O1-24VDC-U1

Modell L, mm D, mm k, mm d, mm d1, mm X, mm
DN15 150 95 65 15 45 140
DN20 160 105 75 18 58 140
DN25 180 115 85 25 64 140
DN32 200 140 100 32 78 166
DN40 220 150 110 38 88 166
DN50 240 165 125 49 99 200
DN65 260 185 145 65 122 200
DN80 280 200 160 80 138 269
DN100 325 220 180 100 158 269





Skizze der Teile und Materialien von Kugelhähnen Elephant BV3232P(4 Stück)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Vierteldreh-Elektroantrieb Elephant QT-N-EM-O1-24VDC-U1



Tabelle der Teile und Materialien von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Vierteldreh-Elektroantrieb Elephant QT-N-EM-O1-24VDC-U1

Artikelnr. Teilename Material
1 Rahmen Edelstahl SS316
2 Ball Edelstahl SS316
3 Versiegelung PTFE
4 Gehäusedeckel Edelstahl SS316
5 Bolzen Edelstahl SS304
6 Unterlage PTFE
7 schrauben Edelstahl SS304
8 Unterlage PTFE
9 Stangendichtung PTFE
10 Bolzen Edelstahl SS304
11 Siegel Edelstahl SS304
13 Aktie Edelstahl SS316





Elektrische Antriebe Elephant QT-N-EM-O1-24VDC-U1



Technische Parameter der elektrischen Antriebe Elephant QT-N-EM-O1-24VDC-U1

Name Bedeutung
Elektroantriebsmodell QT-N-EM-O1-24VDC-U1
Versorgungsspannung 24V
Endschalter Es gibt





Skizze der Abmessungen und Größen der Elektromotoren Elephant QT-N-EM-O1-24VDC-U1



Abmessungen und Größen von Elektromotoren Elephant QT-N-EM-O1-24VDC-U1

Modell L, mm Hmm A, mm
QT-N-003EM-O1-24VDC-U1 140 118 109
QT-N-005EM-O1-24VDC-U1 166 122 118
QT-N-010EM-O1-24VDC-U1 200 128 133
QT-N-020EM-O1-24VDC-U1 269 155 174

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Elektrisch angetrieben
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Neutrale Medien, Gasförmige Medien
  • Anwendungen
    Wasserversorgung
  • Typ der Dichtung
    PTFE
  • Spannung
    24 V
  • Drehmoment
    7 Nm
  • Endschalter
    Ja
  • Aktuatorenmodell
    QT-N-003EM-O1-24VDC-U1

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV3232P 4pc -FP-3x-F-ISO-H
nullElectric quarter-turn actuator ELEPHANT QT-N-xEM-O1-x-U1

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-56455DN1516 bar €450,79 0 Auf Lager
    D160-56456DN2016 bar €517,50 Ausverkauft
    D160-56457DN2516 bar €631,30 Ausverkauft
    D160-56458DN3216 bar €767,88 Ausverkauft
    D160-56459DN4016 bar €925,04 Ausverkauft
    D160-56460DN5016 bar €1.265,82 Ausverkauft
    D160-56461DN6516 bar €1.828,08 Ausverkauft
    D160-56462DN8016 bar €2.632,51 Ausverkauft
    D160-56454DN10016 bar €3.790,62 Ausverkauft
