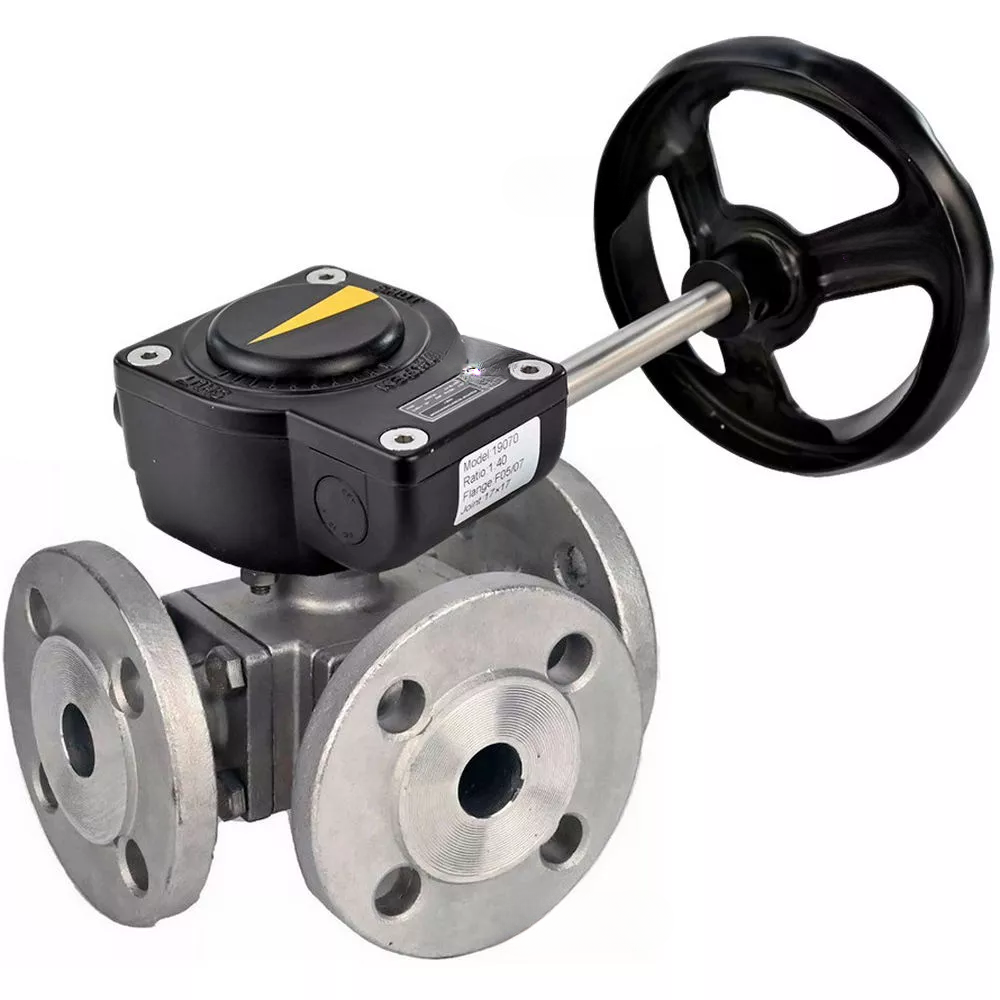

Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Reduzierstück Elephant HAM RQNx-xZ-x
Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Reduzierstück Elephant HAM RQNx-xZ-x - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Das Kugelventil wird als Absperrventil sowie zum Mischen und Trennen von Mediumströmen in Heizungsanlagen, Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Ventilmaterialien nicht aggressiv sind.
Der Vierteldrehungs-Reduzierer ermöglicht es, die erforderliche Positionierung des Absperrventils manuell durch eine Vierteldrehung einzustellen und dient als Alternative zu pneumatischen, elektrischen oder hydraulischen Vierteldrehungsantrieben. Geeignet für Kugelhähne, Schmetterlingsventile, Ventile mit einem Schwenkwinkel von 90° sowie zur Steuerung von Luftklappen.
Technische Parameter Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege-Kugelhähne, SS316 Edelstahl, geflanscht, Dichtung - PTFE, mit Elephant HAM RQNx-xZ-x Reduzierer:
| Nenndruck PN, bar | 16 |
| Anschlussart | Flansch |
| Anwendung | Wasserversorgung, Heizung |
| Ventilkugeldurchgang | volle Bohrung |
| Arbeitstemperatur des Mediums, °C | -25 bis 180 |
| Verbindung | Flansch |
| Kontrolle | Reduzierstück |
| Dichtungsklasse | A |
| Wasserabscheidend | NEIN |
| Art des Ventilgeräts | Dreiwege |
| Dreiwegeventiltyp | L |
| Medium | Wasser, Dampf, Ölprodukte, neutrale Medien, gasförmige Medien |
| Herstellerland | China |
| Garantie, y. | 1 |
| Lebensdauer, Jahre | 10 |
Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316, geflanscht, Dichtung - PTFE, mit Reduzierstück Elephant HAM RQNx-xZ-x
Abmessungen und Maße von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316
| DN | L | D | k | D | d1 | A |
| 50 | 240 | 165 | 125 | 49 | 99 | 185 |
| 65 | 260 | 185 | 145 | 65 | 122 | 185 |
| 80 | 280 | 200 | 160 | 80 | 138 | 250 |
| 100 | 325 | 220 | 180 | 100 | 158 | 250 |
Skizze der Abmessungen und Maße von Kugelhähnen Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316
Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316
| Nr. | Name | Material |
| 1 | Fall | SS316 Edelstahl |
| 2 | Verkohlen | SS316 Edelstahl |
| 3 | Versiegelung | PTFE |
| 4 | Gehäusedeckel | SS316 Edelstahl |
| 5 | Bolzen | SS316 Edelstahl |
| 6 | Dichtung | PTFE |
| 7 | Nuss | SS304 Edelstahl |
| 8 | Dichtung | PTFE |
| 9 | Spindeldichtung | PTFE |
| 10 | Bolzen | SS304 Edelstahl |
| 11 | Drüse | SS304 Edelstahl |
| 13 | Stängel | SS316 Edelstahl |
Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P(4pc)-FP-3WL-F-ISO-H Vollbohrung Dreiwege, Edelstahl SS316
Haupttechnische Daten und Merkmale der HAM RQNx-xZ-x Getriebe:
| Umgebungstemperatur, ⁰C | -30 bis +120 |
| Gehäuseschutzklasse | IP67 |
| Anwendung | für verschiedene Branchen, in denen die Steuerung des Flüssigkeitsflusses erforderlich ist |
| Montage | horizontal/vertikal |
| Hubeinstellung | 0 - 90° (einstellbar ±5°) |
| Anschlussstandard | ISO 5211 |
HAM-Getriebe
Grundmaterialien der HAM-Getriebekomponenten:
| Nr. | Name | Material |
| 1 | Bolzen | Edelstahl 304 |
| 2 | Index | ABS-Kunststoff |
| 3 | Abdeckung | Aluminiumlegierung |
| 4 | Dichtungsring | NBR70 |
| 5 | Stift | schwarzer Stahl |
| 6 | Schneckengetriebe | Sphäroguss |
| 7 | Siegel | NBR70 |
| 8 | Gehäuse | Aluminiumlegierung |
| 9 | Einstellschraube | schwarzer Stahl |
| 10 | Dichtung | Edelstahl 304 |
| 11 | Einstellmutter | Edelstahl 304 |
| 12 | Mutternabdeckung | NBR70 |
| 13 | Lager | Pulverstahl |
| 14 | Schneckenwelle | Stahl 45 |
| 15 | Siegel | NBR70 |
| 16 | Antriebswelle | Edelstahl 304 |
| 17 | Handrad | polyesterbeschichteter Kohlenstoffstahl |
| 18 | Stift | schwarzer Stahl |
HAM sketch RQNx-xZ-x
Gesamt- und Montageabmessungen der HAM RQNx-xZ-x Getriebe:
| Modell | SCHINKEN RQN1-180Z-T40 |
SCHINKEN RQN2-300Z- T37 |
SCHINKEN RQN3-540Z- T36 |
SCHINKEN RQN4-675Z- T36 |
SCHINKEN RQN5-1500Z- T50 |
| D, mm | 80 | 100 | 120 | 142 | 175 |
| D1, mm | 70 | 90 | 102 | 125 | 140 |
| D2, mm | 50 | 70 | 70 | 102 | 102 |
| n-M1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| n-M2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| S, mm | 17x17 | 17x17 | 22x22 | 24x24 | 27x27 |
| L, mm | 115 | 130 | 150 | 180 | 220 |
| L1, mm | 50 | 58 | 65 | 80 | 95 |
| L2, mm | 42 | 50 | 60 | 60 | 78 |
| Hmm | 48 | 58 | 58 | 74 | 84 |
| H1, mm | 19 | 18 | 18 | 21 | 51 |
| d1, mm | 20 | 20 | 20 | 20 | 25 |
| L3, mm | 160 | 160 | 215 | 225 | 325 |
| B, mm | 140 | 200 | 250 | 300 | 400 |
HAM sketch RQNx-xZ-x
Technische Daten der HAM RQNx-xZ-x Getriebe:
| Modell | SCHINKEN RQN1-180Z-T40 |
SCHINKEN RQN2-300Z- T37 |
SCHINKEN RQN3-540Z- T36 |
SCHINKEN RQN4-675Z- T36 |
SCHINKEN RQN5-1500Z- T50 |
| Übersetzungsverhältnis | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| Drehmoment, Nm | 180 | 300 | 540 | 675 | 1500 |
| ISO-Flanschtyp | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| Gewicht, kg | 1.2 | 2 |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Dampf, Erdölprodukte, Neutrale Medien, Gasförmige Medien
-
AnwendungenWasserversorgung
-
Typ der Dichtung
-
Drehmoment
