Kugelhähne Elephant BV3232P(4 Stück)-SP-3L-T-ISO-H 3-Wege L-Typ Standa – Valve Elephant
Elephant  |  SKU: D160-53061

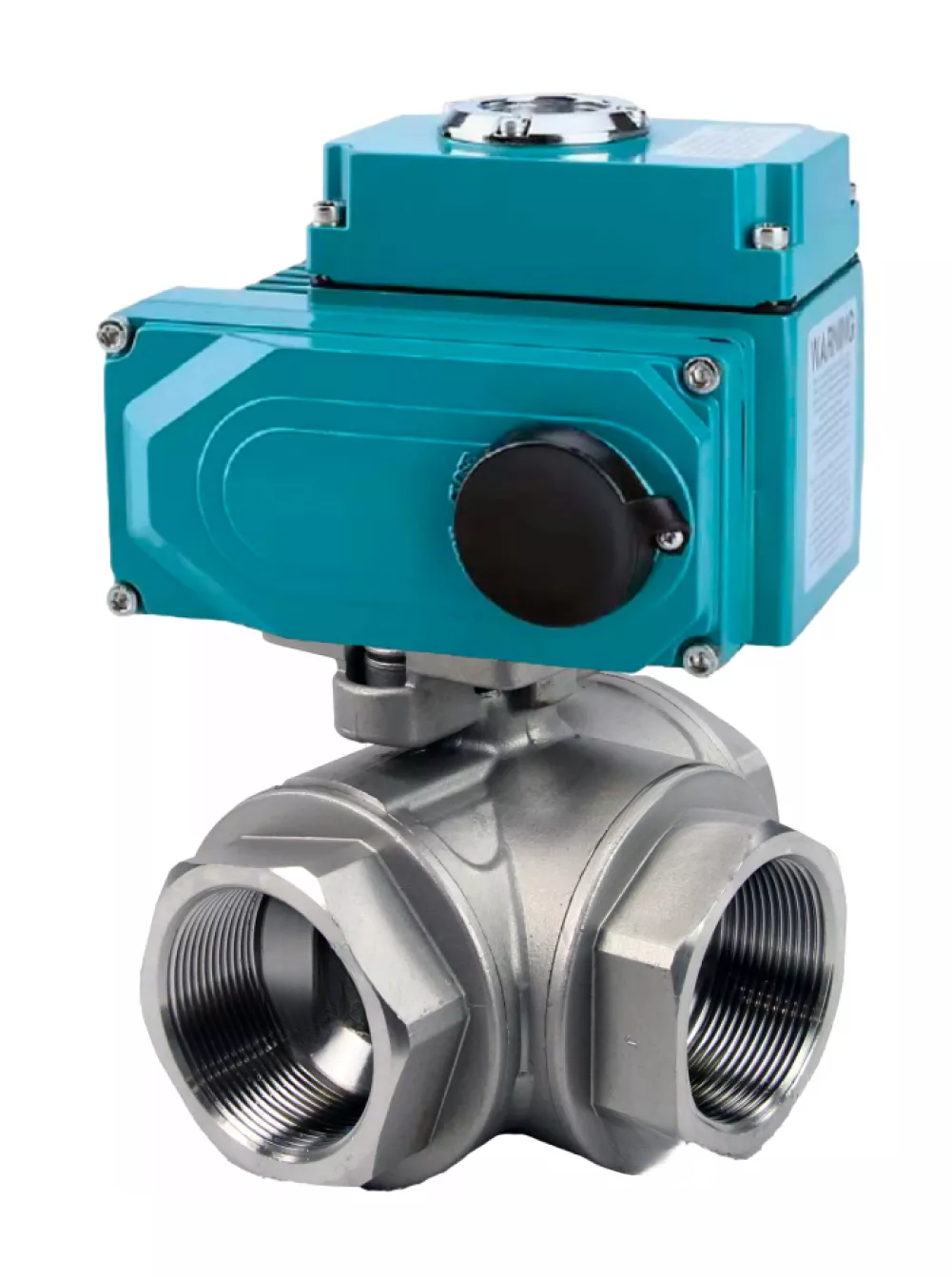

Kugelhähne Elephant BV3232P(4 Stück)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehung Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK

€344,51
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhähne Elephant BV3232P(4 Stück)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehung Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Kugelhähne werden als Absperrventile in Wärme- und Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.
Der Arbeitsfluss wird durch ein Verriegelungselement unterbrochen, das eine Kugel mit einem durchgehenden zylindrischen Loch ist. Mit Hilfe eines am Gehäuse montierten Griffs wird die Kugel um die Achse gedreht. Es reicht aus, sie um 90 Grad zu drehen, um den Fluss vollständig zu unterbrechen.
Elektrische Vierteldreh-Antriebe sind für die Fern- und Lokalsteuerung von Absperrarmaturen mit Vierteldreh-Absperrventilen ausgelegt. Sie werden in verschiedenen Wirtschaftszweigen eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw.






Technische Merkmale von Kugelhähnen Elephant BV3232P(4pc)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK:

Parameter

Wert

Nennweite DN, mm

10–100

Nenn­druck PN, bar

63

Arbeitstemperatur des Mediums t, °C

Von -20 bis +200

Arbeitsmedium

Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilmaterialien neutral sind

Verbindung zur Pipeline

Gewinde

Art des Durchflussquerschnitts

Standardbohrung

Dichtigkeitsklasse des Kugelhahns

A

Zusätzliche Option

Elektrische oder pneumatische Antriebsmontage möglich (ISO 5211-2001)

Abmessungen und Größen von Kugelhähnen Elephant BV3232P(4pc)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK:

DN

Modell
elektronischer Stellantrieb

Größe, mm

D

L

Y

10

QT-N-003EMT

10

71

123

15

15

71

123

20

20

82

123

25

25

98

123

32

32

118

123

40

40

122

123

50

50

150

123




Materialien der Details von Kugelhähnen Elephant BV3232P(4Stk)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-003EM-O1-24VDC-U1 24V HARK:

Nr.

Teilename

Material

Menge

1

Abdeckung

SS316

3

2

Sitzringe

PPL

4

3

Gelenkdichtung

PTFE/RPTFE

3

4

Anlaufscheibe

PTFE/RPTFE

1

5

Siegel

PTFE/RPTFE

1

6

Stängel

SS304/SS316

1

7

Drüse

SS304

1

8

Nuss

SS304

2

9

Ball

SS304/SS316

1

10

Körper

SS316

1



Technische Merkmale der elektrischen Antriebe Elephant:

Parameter

Wert

Typ des elektrischen Stellantriebs

Vierteldrehung

Motortyp

Asynchron

Drehwinkel, °

90 ± 5

Korpusmaterial

Aluminiumlegierung mit Epoxidpulverbeschichtung

Schaftmaterial

Legierter Stahl

Versorgungsspannung

24 V/DC

Kabeleinführung

Abgedichtete Verschraubung 2xM18

Anschlussart

ISO 5211

Selbstsichernder Mechanismus

Schnecke und Schneckenrad selbsthemmend

Automatische Abschaltung

2 Endschalter (offene/geschlossene Positionen und im Falle eines Blockierens)
+ 2 zusätzliche Schalter (Trockenkontakt)

Wärmeschutz

Aktivierung bei 120°C ±5°C
Deaktivierung bei 97°C ±5°C

Isolationsklasse

F

Mechanische Ausgangswellen-Drehbegrenzung

2 externe verstellbare Anschläge

Schutzart

IP67

Geräuschpegel, dB

≤ 50

Heizleistung, W

5

Umgebungstemperatur, °C

Von -20 bis +70

Umgebungsfeuchtigkeit

≤ 95 % (bei 25 °C)

Explosionsgeschützter Schutz

NEIN





Abmessungen und Größen von elektrischen Stellantrieben Elephant:

Modell 003EMT
L, mm 123
Hmm 115
A, mm 101
B, mm 98
C, mm 74
D, mm 49
E, mm 34.5
F, mm 35
G, mm 5
Stängelgröße, quadratisch, mm 14x14
ISO 5211 F05/F07




Gerätediagramm der Aktuatoren Elephant QT-N-003EM- O1-24VDC-U1 24V HARK:

Nr.

Name

1

Positionsanzeige

2

Obere Abdeckung

3

Steuerplatine

4

Kondensator

5

Betätigungskipphebel

6

Abtriebswelle mit Schneckenrad

7

Körper

8

Ausgangswellen-Reisebegrenzer

9

Schneckenwelle

10

Elektromotor

11

Getriebe

12

Getriebedeckel





Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    #ИМЯ?
  • Verbindungstyp
    Gewinde
  • Steuerungstyp
    Elektrisch angetrieben
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Neutrale Medien
  • Anwendungen
    Wasserversorgung
  • Typ der Dichtung
    PTFE
  • Spannung
    24 V
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    2 Nm
  • Endschalter
    Ja
  • Aktuatorenmodell
    QT-N-003EM-O1-24VDC-U1 HARK

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H
nullElectric quarter-turn actuator ELEPHANT QT-N-xEM-O1-x-U1 HARK

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-53061DN1063 bar €344,51 0 Auf Lager
    D160-53062DN1563 bar €343,55 Ausverkauft
    D160-53063DN2063 bar €356,75 Ausverkauft
    D160-53064DN2563 bar €325,08 Ausverkauft
    D160-53065DN3263 bar €376,02 Ausverkauft
    D160-53066DN4063 bar €416,50 Ausverkauft
    D160-53067DN5063 bar €466,79 Ausverkauft
    D160-53068DN6540 bar €1.202,82 Ausverkauft
    D160-53069DN8040 bar €1.516,39 Ausverkauft
    D160-53070DN10040 bar €1.943,88 Ausverkauft
