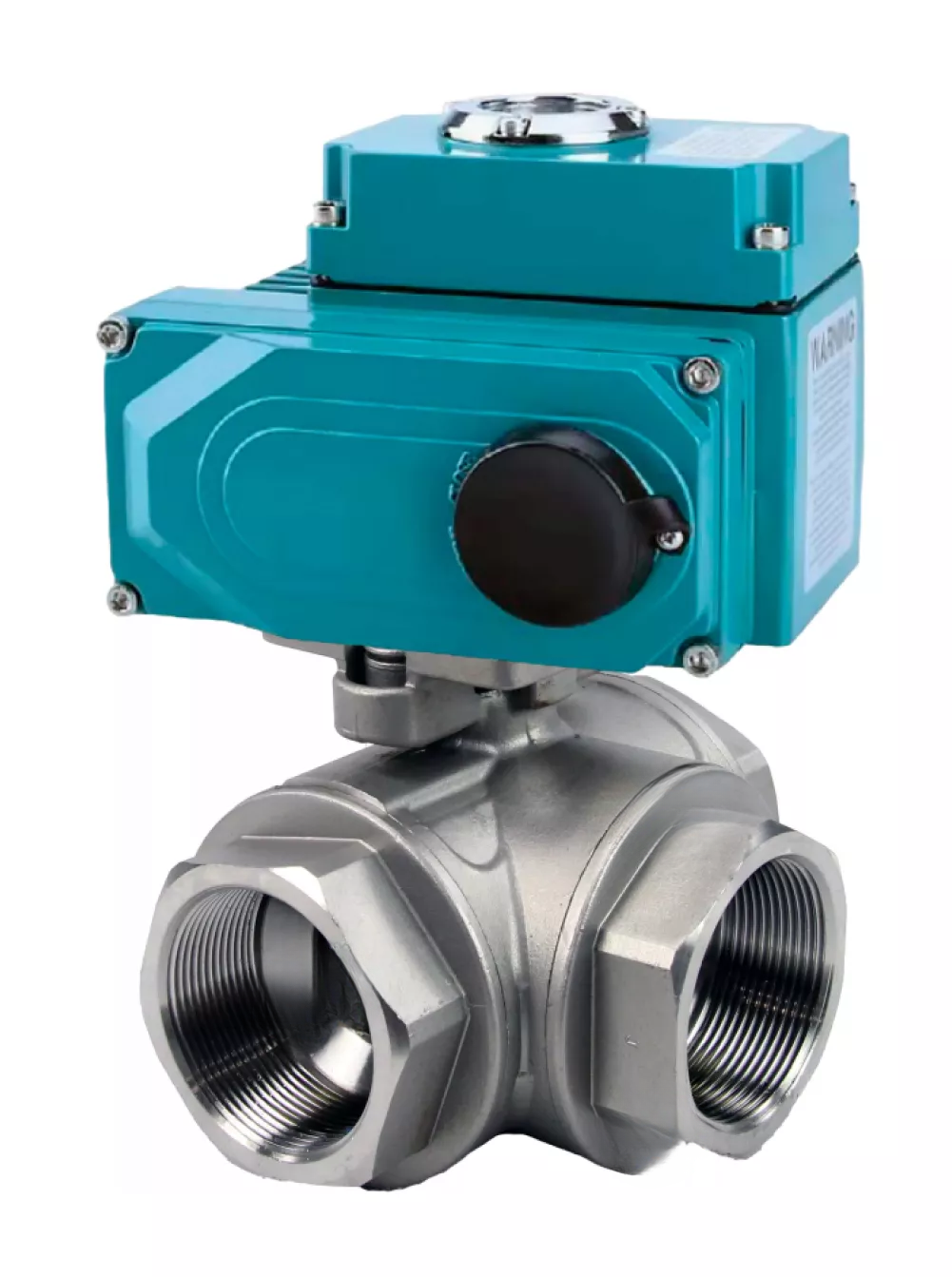

Kugelhähne Elephant BV3232P(4pc)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehung Elektroantrieb QT-N-020EM- O1-220VAC-U1 220V HARK
Kugelhähne Elephant BV3232P(4pc)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehung Elektroantrieb QT-N-020EM- O1-220VAC-U1 220V HARK - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Kugelhähne werden als Absperrventile in Wärmelieferungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind.
Der Arbeitsstrom wird durch ein Verriegelungselement unterbrochen, das eine Kugel mit einem durchgehenden zylindrischen Loch ist. Der am Gehäuse angebrachte Griff dreht die Kugel um die Achse. Um den Durchfluss vollständig zu sperren, reicht es aus, sie um einen Winkel von 90 Grad zu drehen.
Vierteldreh-Elektroantriebe sind für die Fern- und Lokalsteuerung von Absperrarmaturen mit einem Vierteldreh-Absperrelement ausgelegt. Sie werden in verschiedenen Bereichen der Volkswirtschaft eingesetzt: in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw.
Technische Merkmale von Kugelhähnen Elephant BV3232P(4pc)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-220VAC-U1 220V HARK
| Nennweite DN, mm | 10-100 |
| Nenndruck PN, bar | 63 |
| Temperatur der Arbeitsumgebung t, ⁰C | von -20 bis +200 |
| Arbeitsumfeld | Wasser, Dampf, Erdölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Materialien des Hahns neutral sind |
| Verbindung zur Pipeline | Gewinde |
| Art des Flussabschnitts | Standardpass |
| Zusatz |
Installation von elektrischen oder Pneumatischer Antrieb ist möglich (ISO 5211-2001) |
Skizze der Abmessungen und Größen von Kugelhähnen Elephant BV3232P(4pc)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-220VAC-U1 220V HARK
Abmessungen und Größen von Kugelhähnen Elephant BV3232P(4pc)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-220VAC-U1 220V HARK
| D.N. |
Elektroantriebsmodell |
Abmessungen, mm | ||||
| D | L | Y | ||||
| 10 | QT-N-020EMT | 10 | 71 | 123 | ||
| 15 | 15 | 71 | 123 | |||
| 20 | 20 | 82 | 123 | |||
| 25 | 25 | 98 | 123 | |||
| 32 | 32 | 118 | 123 | |||
| 40 | 40 | 122 | 123 | |||
| 50 | 50 | 150 | 123 | |||
| 65 | 65 | 178 | 241.8 | |||
| 80 | 80 | 202 | 241.8 | |||
| 100 | 100 | 231 | 241.8 | |||
Materialien der Teile von Kugelhähnen Elephant BV3232P(4 Stück)-SP-3L-T-ISO-H 3-Wege L-Typ Standardbohrung, Gewinde, Gehäuse - Edelstahl SS316, Dichtung - PTFE, mit 1/4-Umdrehungs-Elektroantrieb QT-N-020EM-O1-220VAC-U1 220V HARK
| Artikelnr. | Teilename | Material | Menge |
| 1 | Deckel | SS316 | 3 |
| 2 | Sattelringe | PPL | 4 |
| 3 | Verbindung herstellen | PTFE/RPTFE | 3 |
| 4 | Anlaufscheibe | PTFE/RPTFE | 1 |
| 5 | Versiegelung | PTFE/RPTFE | 1 |
| 6 | Aktie | SS304/SS316 | 1 |
| 7 | Siegel | SS304 | 1 |
| 8 | schrauben | SS304 | 2 |
| 9 | Kugelhahn | SS304/SS316 | 1 |
| 10 | Rahmen | SS316 | 1 |
Bild von elektrischen Antrieben Elephant QT-N-xEMT-O1-x-UHL1 mit thermischem Schutz und Heizung
Technische elektrische Antriebe Elephant QT2-N-xEM-O1-x-U1m
| Elektrischer Antriebstyp | Vierteldrehung |
| Motortyp | asynchron |
| Drehwinkel, ° | 90 ± 5 |
| Korpusmaterial | Aluminiumlegierung, epoxy-pulverbeschichtet |
| Schaftmaterial | legierter Stahl |
| Versorgungsspannung | 380 V/AC, 50 Hz |
| Kabeleinführung | Verschraubung 2xM18 |
| Anschlussart | ISO 5211 |
| Selbstverriegelung | selbsthemmende Schnecke und Schneckenrad |
| Automatische Abschaltung in den offenen, geschlossenen und blockierten Positionen |
2 Endschalter + 2 zusätzliche Schalter (Trockenkontakt); |
| Wärmeschutz |
bei 120°C ±5°C einschalten; bei 97°C ±5°C ausschalten |
| Mechanische Begrenzung der Drehung der Abtriebswelle | 2 externe verstellbare Anschläge |
| Gehäuseschutzklasse | IP67 |
| Geräuschpegel, dB | ≤ 50 |
| Heizleistung, W | 5 |
| Umgebungstemperatur, °C | von -20 bis +70 |
| Umgebungsfeuchtigkeit | ≤95 % (25 °C) |
| Explosionsschutz des Gehäuses | NEIN |
Skizze der Gesamtmaße der Elektromotoren Elephant QT2-N-xEM-O1-x-U1
Abmessungen und Größen von Elektromotoren Elephant QT2-N-xEM-O1-x-U1
| Abmessungen, mm | ISO 5211 | ||||||
| L | H | A | B | C | D | Stabgröße, quadratisch | |
| 241.8 | 157.5 | 119 | 118 | 112.3 | 26 | 22x22 | F07/F10 |
Elektroantrieb Gerätediagramm Elephant QT2-N-xEM-O1-x-U1
Das Gerätediagramm der elektrischen Antriebe Elephant QT-N-xEM-O1-x-U1 HARK:
| Artikelnr. | Name |
| 1 | Positionsanzeige |
| 2 | Obere Abdeckung |
| 3 | Steuerplatine |
| 4 | Kondensator |
| 5 | Drucknocken |
| 6 | Ausgangswelle mit Schneckenrad |
| 7 | Rahmen |
| 8 | Ausgangswellen-Reisebegrenzer |
| 9 | Schneckenwelle |
| 10 | Elektromotor |
| 11 | Reduzierstück |
| 12 | Getriebedeckel |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Dampf, Erdölprodukte, Neutrale Medien
-
AnwendungenWasserversorgung
-
Typ der Dichtung
-
Spannung
-
Explosionsgeschützt
-
Drehmoment
-
Endschalter
-
Aktuatorenmodell
