Ball valves Elephant BV4242E-FP-GRM-H, body material - UPVC, ball mate – Valve Elephant
Elephant  |  SKU: D160-62183

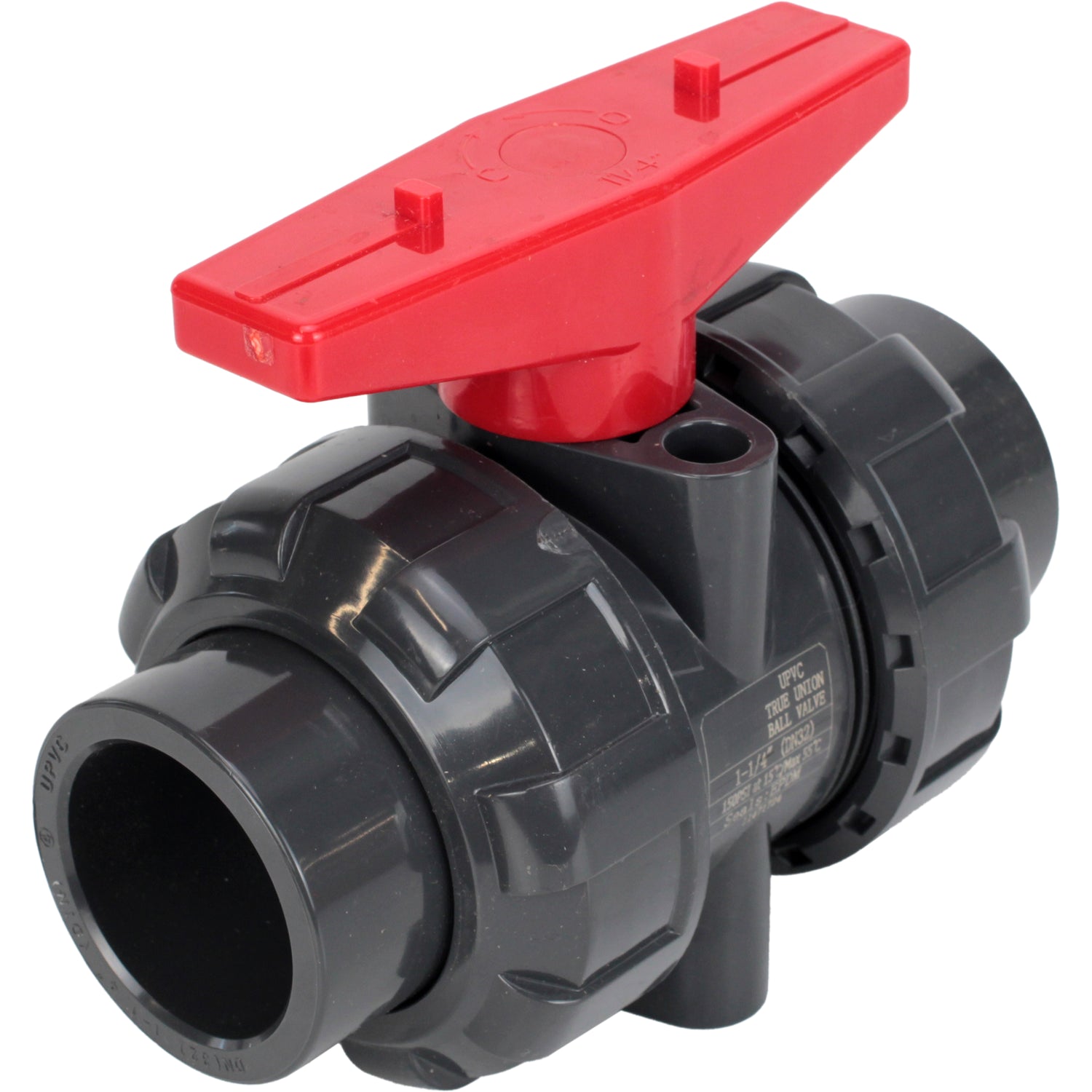

Ball valves Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle

€0,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.



Technical parameters of Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle



Dimensions of Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 54 63 73.5 84.5 98 118 150 172 190
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 110 117 132 148 162.5 177.5 274 305 356
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 62 63 72 79.5 90 98 147 163 185
H1, mm 52.5 61.5 68.5 79.5 91 106 143 156 165
H2, mm 27.5 31.5 37 43 50 60 76 86 98
W, mm 85 90 107 117 129 141 210 230 277

Sketch Ball valves BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle





Materials of parts Elephant BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Handle ABS plastic
8 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-H, body material - UPVC, ball material - UPVC, seal - EPDM, with handle

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    UPVC
  • Materialball
    UPVC
  • Maximal zulässige Temperatur
    45 °C
  • Verbindungstyp
    Threaded
  • Steuerungstyp
    Manual (handle, gearbox)
  • Betriebsumgebung
    Liquids, Air and Gases
  • Anwendungen
    Water Supply
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Endschalter
    No

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUConnection sizePressurePreis VerfügbarkeitAnzahl In den Warenkorb
    D160-62183DN1510 bar €0,00 Ausverkauft
    D160-62184DN2010 bar €0,00 Ausverkauft
    D160-62185DN2510 bar €0,00 Ausverkauft
    D160-62186DN3210 bar €0,00 Ausverkauft
    D160-62187DN4010 bar €0,00 Ausverkauft
    D160-62188DN5010 bar €0,00 Ausverkauft
    D160-62189DN6510 bar €0,00 Ausverkauft
    D160-62190DN8010 bar €0,00 Ausverkauft
    D160-62191DN10010 bar €0,00 Ausverkauft
