Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball ma – Valve Elephant
Elephant  |  SKU: D160-63567

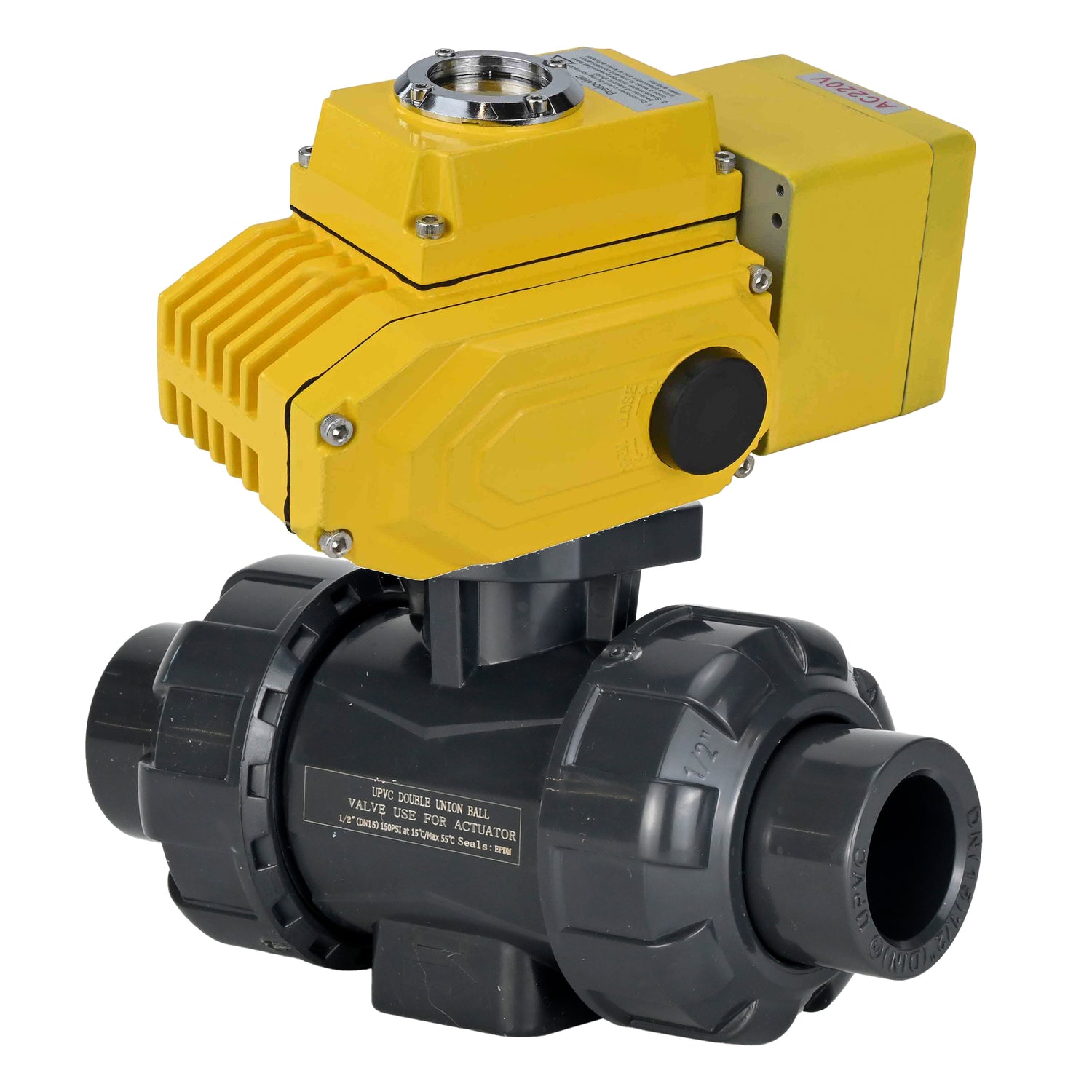

Ball valves Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with quarter-turn actuator QT-N-EM-A1-220VAC-U1, feedback sensor and 4-20mA input control signal

€0,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

A ball valve is used as a shut-off valve to shut off the flow of the working medium in pipelines.

Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc.



Technical parameters of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Type of flow section full bore
Diameter 15-100 mm
Nominal pressure 10 bar
Working medium temperature from 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type adhesive, with a detachable
coupling connection
Control type under the drive
Sealing class A
Manufacturer's country China
Warranty 12 months

Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
D, mm 56 65 75.5 86.5 101 121.5 153 175 194
d, mm 15 20 25 32 40 50 63 75 90
d1, mm 20.3 25.3 32.3 40.4 50.4 63.4 75.5 90.5 110.5
d2, mm 20 25 32 40 50 63 75 90 110.1
L, mm 123.5 137 148 165 176 197 279 307 354
L1, mm 23 26 29 32.5 35.5 38.5 65 70 84
L2, mm 67 74 77 88 93 105 134 148 157.5
H1, mm 66 77.5 89.5 103 116.5 138 171 194 220
H2, mm 27.5 32 37.5 43 50 60 76 88 99.5
H3, mm 8 8 8 12 12 13 16 16 17.5
SxS, mm 9x9 9x9 9x9 11x11 11x11 11x11 14x14 14x14 14x14

Sketch Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Ball UPVC
3/4/
5/6		 O-ring seals EPDM
7 Rod Stainless steel AISI 304

Sketch of parts and materials Ball valves BV4242E-FP-GRM-ISO, body material - UPVC, ball material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant electric drives QT-N-EM-A1-220VAC-U1 4-20mA:

Characteristic Meaning
Supply voltage 220V
Control signal 4-20mA
Engine type asynchronous
Built-in thermal protection switching off at +110±5°C, switching on at +97±5°C
Angle of rotation 90±5°
Ambient temperature from -20 to +65 °C
Manual understudy hex key (included)
Degree of protection IP67
Limit switches 2-Open/Closed, 250V 10A
Cable entry 2xM18
Body material aluminum alloy with epoxy powder coating

Electric drives Elephant QT-N-EM-A1-220VAC-U1 4-20mA



Dimensions of Elephant electric drives QT-N-EM-A1-220VAC-U1 4-20mA:

Model X, mm Y, mm Z, mm
QT-N-005EM 166 118 122
QT-N-010EM 200 133 128
QT-N-015EM 200 133 128
QT-N-030EM 269 174 155
QT-N-040EM 269 174 155

Sketch Electric drives Elephant QT-N-EM-A1-220VAC-U1 4-20mA

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    UPVC
  • Materialball
    UPVC
  • Maximal zulässige Temperatur
    45 °C
  • Verbindungstyp
    Threaded
  • Steuerungstyp
    Electric actuator
  • Betriebsumgebung
    Liquids, Air and Gases
  • Anwendungen
    Water Supply
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Spannung
    220V
  • Explosionsgeschützt
    No
  • Pneumatischer Antrieb
    No
  • Manuelle Übersteuerung
    Hexagon
  • Endschalter
    Yes
  • Typ des elektrischen Stellantriebs
    Quarter-turn
  • Feedback sensor
    Limit switches
  • Steuersignal
    4-20mA
  • Drehwinkel
    90°
