Butterfly valves Elephant WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50 – Valve Elephant
Elephant  |  SKU: D050-62891

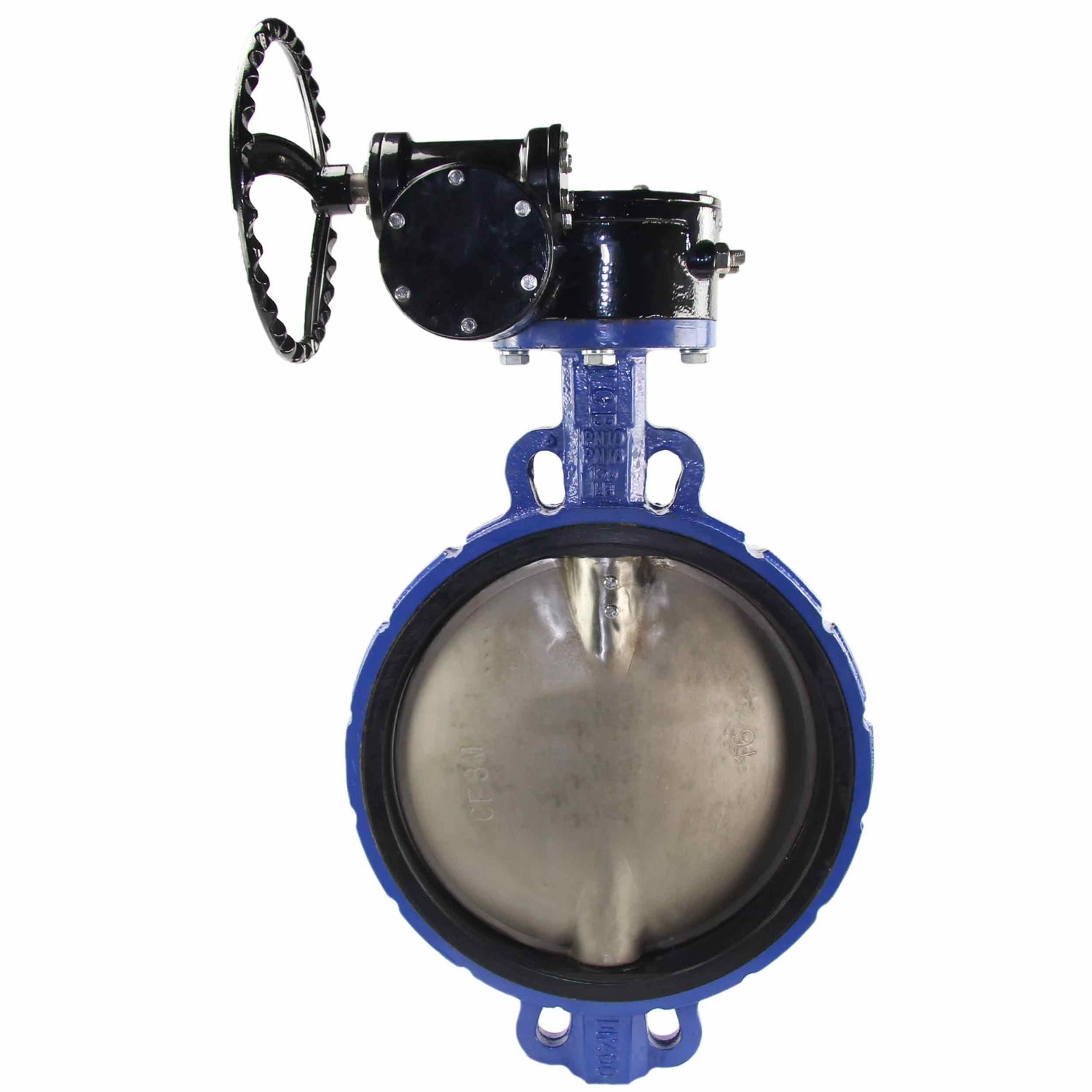

Butterfly valves Elephant WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50, disk - cast iron GGG40, seal - EPDM, with gearbox

€1.978,49
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The butterfly valve is designed for use as shut-off or regulating valves for controlling flows in heat and water supply systems, in technological processes of food, chemical, oil and gas, pulp and paper and other industries.





Technical parameters of Water Butterfly Valve Elephant WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50, disk - cast iron GGG40, seal - EPDM, with gearbox:

Nominal diameter DN, mm 500; 600
Nominal pressure PN, bar 16
Working medium temperature t, ⁰C -20 to +120
Working medium water, air, natural gas, petroleum products, other media neutral to materials of gate construction
Flow direction double-sided
Control type reducer
Gearbox housing material cast iron QT450 (analog of BCh45)
Pipeline connection interflanged
Disk material cast iron GGG40 (analog of BC40) or stainless steel AISI 316L
Seal material EPDM
Average service life, years 3

Butterfly valves WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50, disk - cast iron GGG40, seal - EPDM, with gearbox





Dimensions and dimensions of butterfly valves Elephant WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50, disk - cast iron GGG40, seal - EPDM, with gearbox:

DN L D D1(PN16) D1(PN10) Z–Ød H H1 H2 K
500 127 715 650 620 20–Ø33 467 363 65 175
600 152 840 770 725 20–Ø36 548 424 70 210

Sketch Butterfly valves WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50, disk - cast iron GGG40, seal - EPDM, with gearbox





Materials of butterfly valves Elephant WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50, disk - cast iron GGG40, seal - EPDM, with gearbox:

№ Part name Material
1 Body cast iron GGG50
2 Disk cast iron GGG40
3 Stem stainless steel AISI 416
4 Seal EPDM
5 Gearbox -

Sketch of parts and materials Butterfly valves WBV1413E-2W-Fb-ISO-R, body - cast iron GGG50, disk - cast iron GGG40, seal - EPDM, with gearbox



Dimensions and dimensions of the gearbox:

A B C D E F H K
mm
DN500 270 260 145 235 280 200 98 145
DN600 385 320 200 280 330 275 126 170

Gearbox sketch

Bewertungen (0)

Documentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUConnection sizePressurePrice AvailabilityQuantity Add to cart
    D050-62891DN50016 bar €1.978,49 Out of stock
    D050-62892DN60016 bar €3.315,08 Out of stock
