Absperrklappen Elephant WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG5 – Valve Elephant
1 2
Elephant  |  SKU: D050-62889

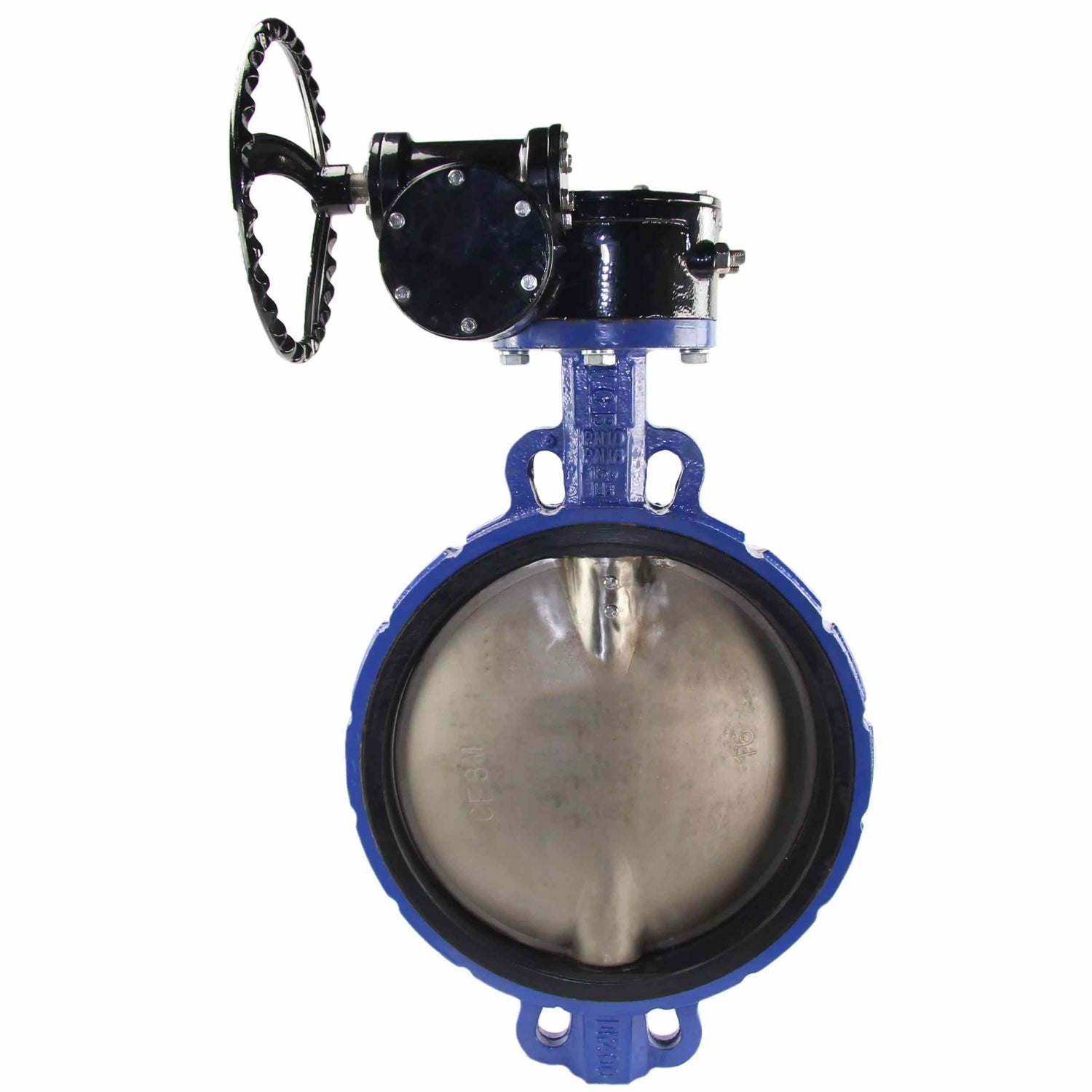

Absperrklappen Elephant WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe

€1.850,71
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist für den Einsatz als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärme- und Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.





Technische Parameter des Wasser-Schmetterlingsventils Elephant WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe:

Nennweite DN, mm 500; 600
Nenn­druck PN, bar 16
Arbeitstemperatur des Mediums t, ⁰C -20 bis +120
Arbeitsmedium Wasser, Luft, Erdgas, Erdölprodukte, andere Medien, die gegenüber den Materialien des Toraufbaus neutral sind
Durchflussrichtung doppelseitig
Steuerungstyp Reduzierstück
Getriebegehäusematerial Gusseisen QT450 (Analog zu BCh45)
Rohrleitungsanschluss zwischengeflanscht
Scheibenmaterial Gusseisen GGG40 (Analog zu BC40) oder Edelstahl AISI 316L
Dichtungsmaterial EPDM
Durchschnittliche Lebensdauer, Jahre 3

Absperrklappen WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe





Abmessungen und Maße von Absperrklappen Elephant WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe:

DN L D D1 (PN16) D1 (PN10) Z–Ød H H1 H2 K
500 127 715 650 620 20–Ø33 467 363 65 175
600 152 840 770 725 20–Ø36 548 424 70 210

Skizze Schmetterlingsventile WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe





Materialien der Schmetterlingsventile Elephant WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe:

Nr. Teilename Material
1 Körper Gusseisen GGG50
2 Scheibe Edelstahl AISI 316L
3 Stängel Edelstahl AISI 416
4 Siegel EPDM
5 Getriebe -

Skizze der Teile und Materialien Absperrklappen WBV1432E-2W-Fb-ISO-R, Gehäuse - Gusseisen GGG50, Scheibe - Edelstahl 316L, Dichtung - EPDM, mit Getriebe



Abmessungen und Maße des Getriebes:

A B C D E F H K
mm
DN500 270 260 145 235 280 200 98 145
DN600 385 320 200 280 330 275 126 170

Getriebeskizze

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Hochfester Gusseisen GGG50
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Handbuch (Griff, Getriebe)
  • Betriebsumgebung
    Wasser, Luft, Erdölprodukte, Neutrale Medien, Gasförmige Medien
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 316L
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullbutterfly valve Elephant WBVV14xE-2W-Fb-ISO-R DN500-600 PN16

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D050-62889DN50016 bar €1.850,71 Ausverkauft
    D050-62890DN60016 bar €2.962,47 Ausverkauft
