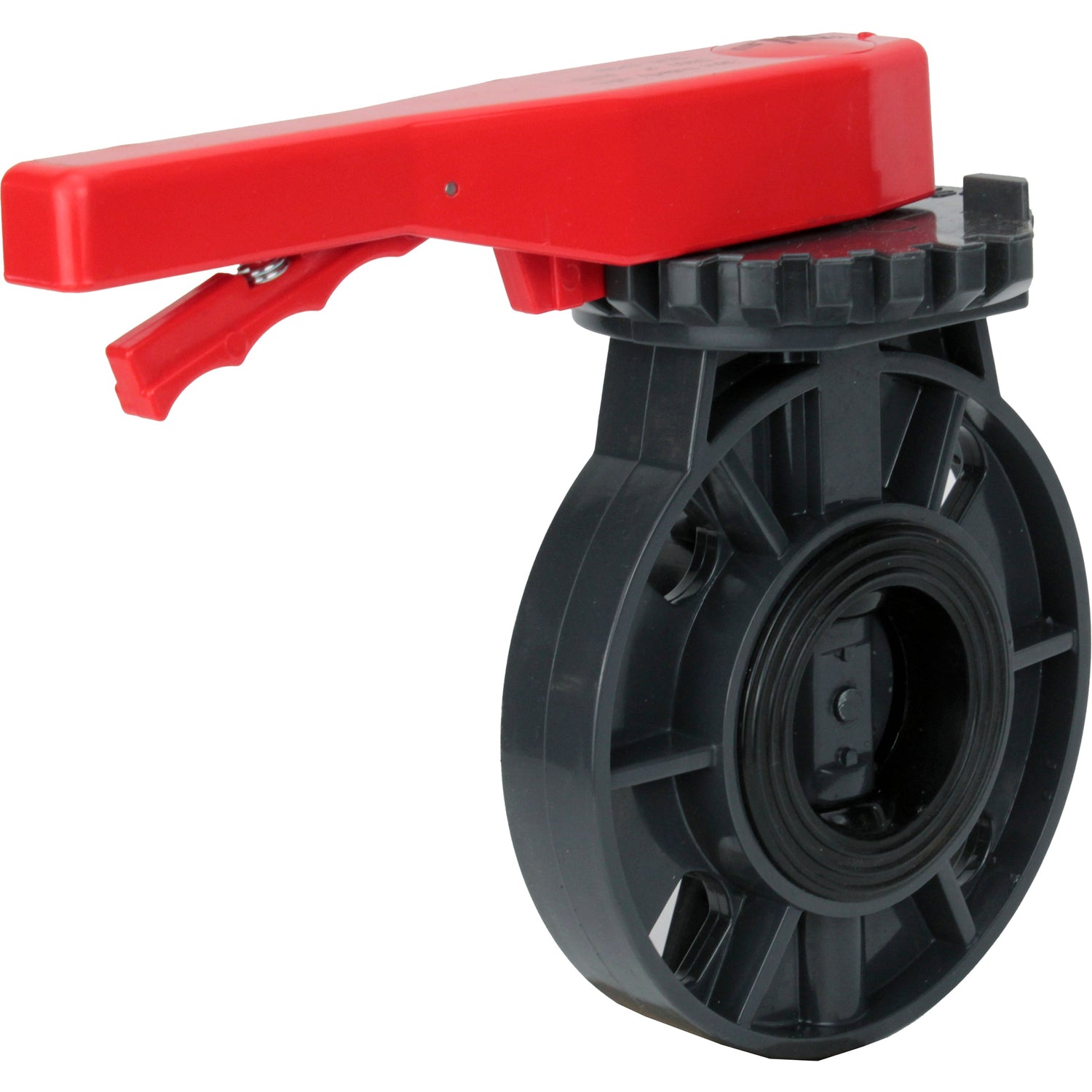

Butterfly valves Elephant WBV4242E-2W-Fb-H, body material - UPVC, disc – Valve Elephant
Elephant  |  SKU: D050-81197

Butterfly valves Elephant WBV4242E-2W-Fb-H, body material - UPVC, disc material - UPVC, seal - EPDM, with handle

€37,06
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves are designed for use as a shut-off or control valve for flow control in water supply systems and other industries. The valves are opened and closed by turning the disc by 90°. Opening is done by turning the handle counterclockwise, closing clockwise.



Technical parameters of Elephant WBV4242E-2W-Fb-H, body material - UPVC, disc material - UPVC, seal - EPDM, with handle:

Characteristic Meaning
Gate type rotary disk
Diameter 50-200 mm
Nominal pressure 10 bar
Working medium temperature 0 to +45°C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type Compact flanged
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months

Butterfly valves WBV4242E-2W-Fb-H, body material - UPVC, disc material - UPVC, seal - EPDM, with handle



Dimensions of Elephant WBV4242E-2W-Fb-H, body material - UPVC, disc material - UPVC, seal - EPDM, with handle:

Model DN50 DN65 DN80 DN100 DN125 DN150 DN200
D, mm 158 179 195 226.5 253.5 280 340
D1, mm 120.5 130.5 154 181 208 234 291.5
L1, mm 202 202 236 236 310 310 310
L, mm 45 45 48 54 63 69 89
H, mm 225 243 278 318 364 391 468
H1, mm 98 110 131 155 169 185 231
H2, mm 145 157 181 205 237 253 299
n–Ød,
pcs-mm		 4–Ø19.3*24.5 4–Ø19.3*24.5 8–Ø20*24 8–Ø20*27 4–Ø23*27.5 4–Ø23*28 4–Ø23*28.5

Sketch Butterfly valves WBV4242E-2W-Fb-H, body material - UPVC, disc material - UPVC, seal - EPDM, with handle





Materials of parts Elephant WBV4242E-2W-Fb-H, body material - UPVC, disc material - UPVC, seal - EPDM, with handle:

№ Part Name Material
1 Body UPVC
2 Disc UPVC
3 Seat seal EPDM
4 Rod Steel 45
5 Rod seal EPDM
6 Handle ABS plastic

Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-H, body material - UPVC, disc material - UPVC, seal - EPDM, with handle

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    UPVC
  • Maximal zulässige Temperatur
    45 °C
  • Verbindungstyp
    Compact flanged
  • Steuerungstyp
    Manual (handle, gearbox)
  • Betriebsumgebung
    Liquids, Air and Gases
  • Anwendungen
    Water Supply
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    UPVC
  • Endschalter
    No

Bewertungen (0)

Dokumentation
nullButterfly valves Elephant WBV4242E-2W-Fb-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUConnection sizePressurePreis VerfügbarkeitAnzahl In den Warenkorb
    D050-81197DN5010 bar €37,06 Ausverkauft
    D050-81198DN6510 bar €39,81 Ausverkauft
    D050-81199DN8010 bar €48,53 Ausverkauft
    D050-81200DN10010 bar €58,85 Ausverkauft
    D050-81201DN12510 bar €92,30 Ausverkauft
    D050-81202DN15010 bar €108,78 Ausverkauft
    D050-81203DN20010 bar €154,11 Ausverkauft
