Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, di – Valve Elephant
Elephant  |  SKU: D050-82565

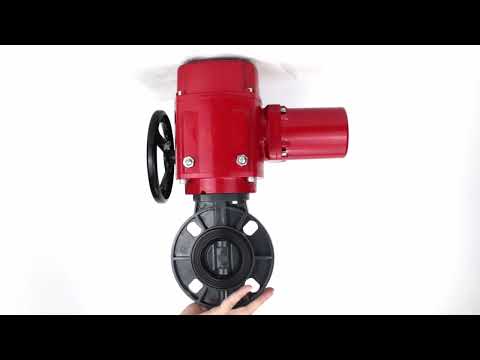

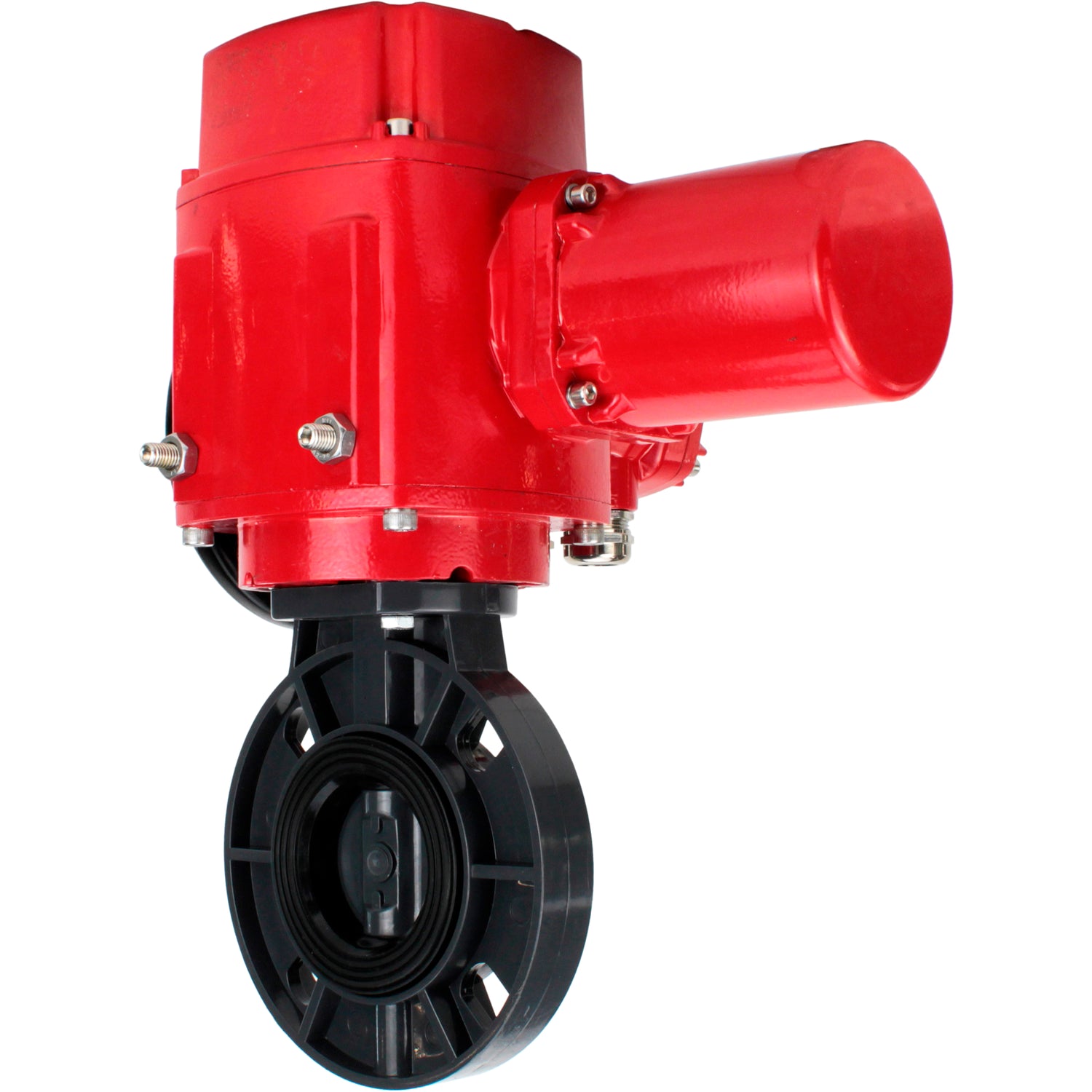

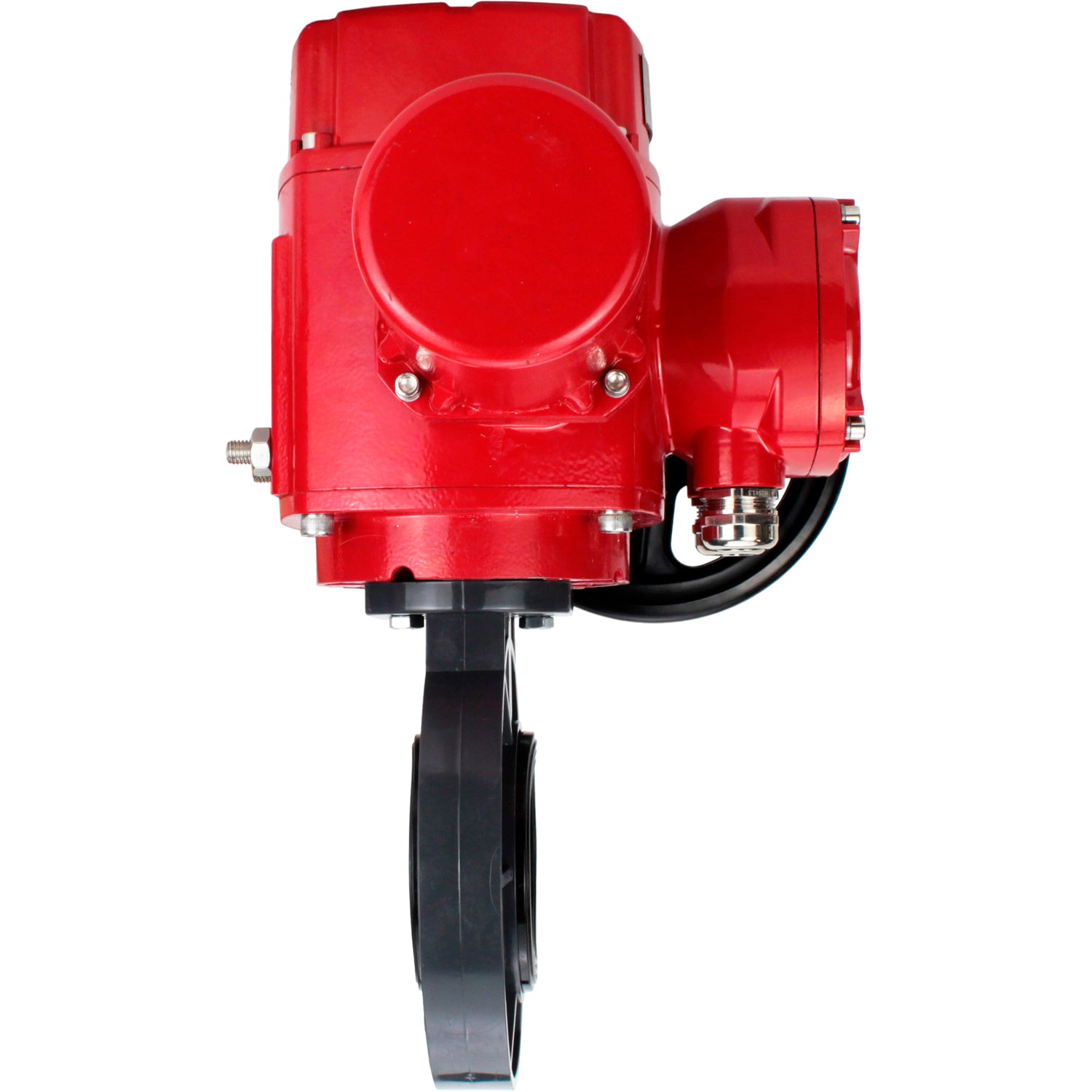

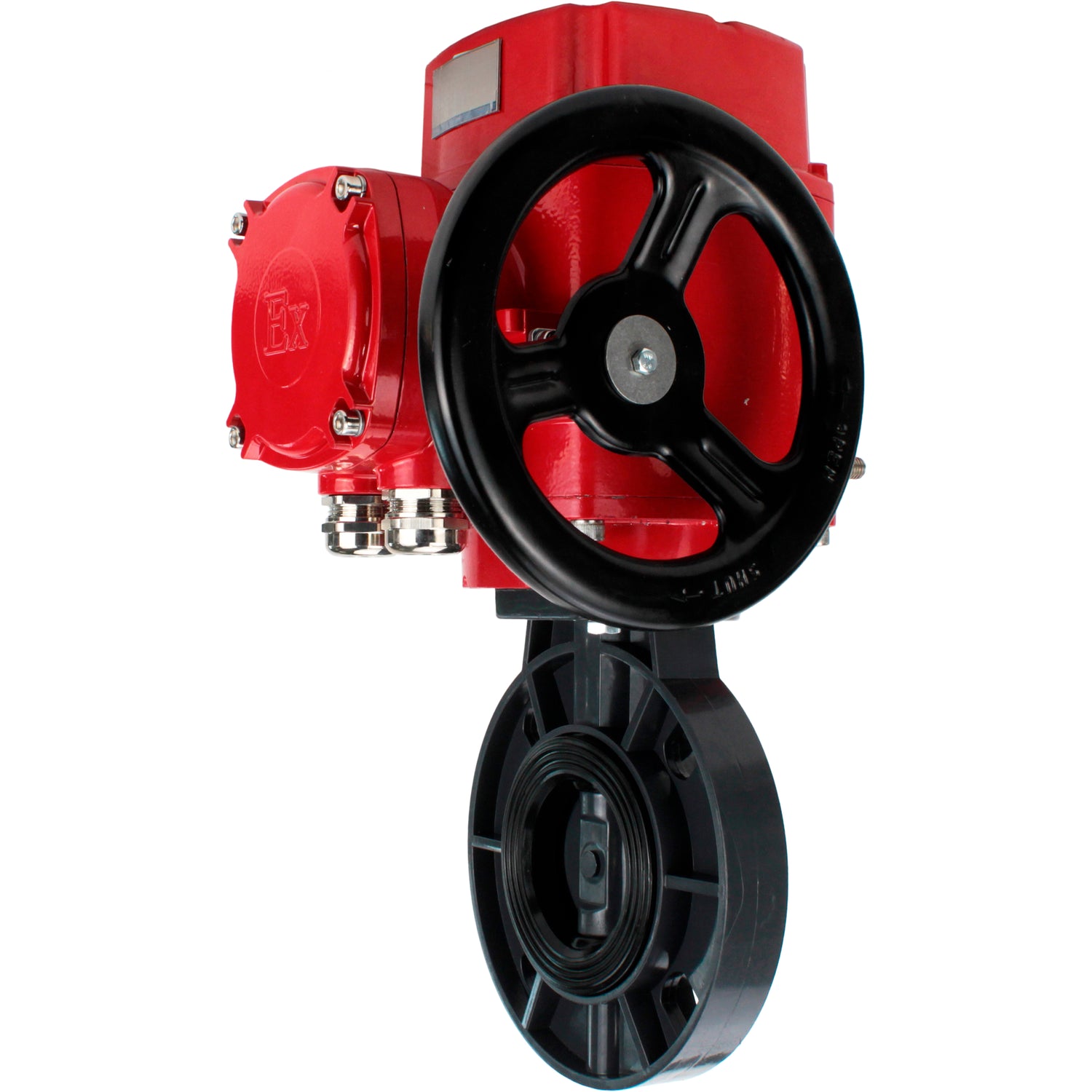

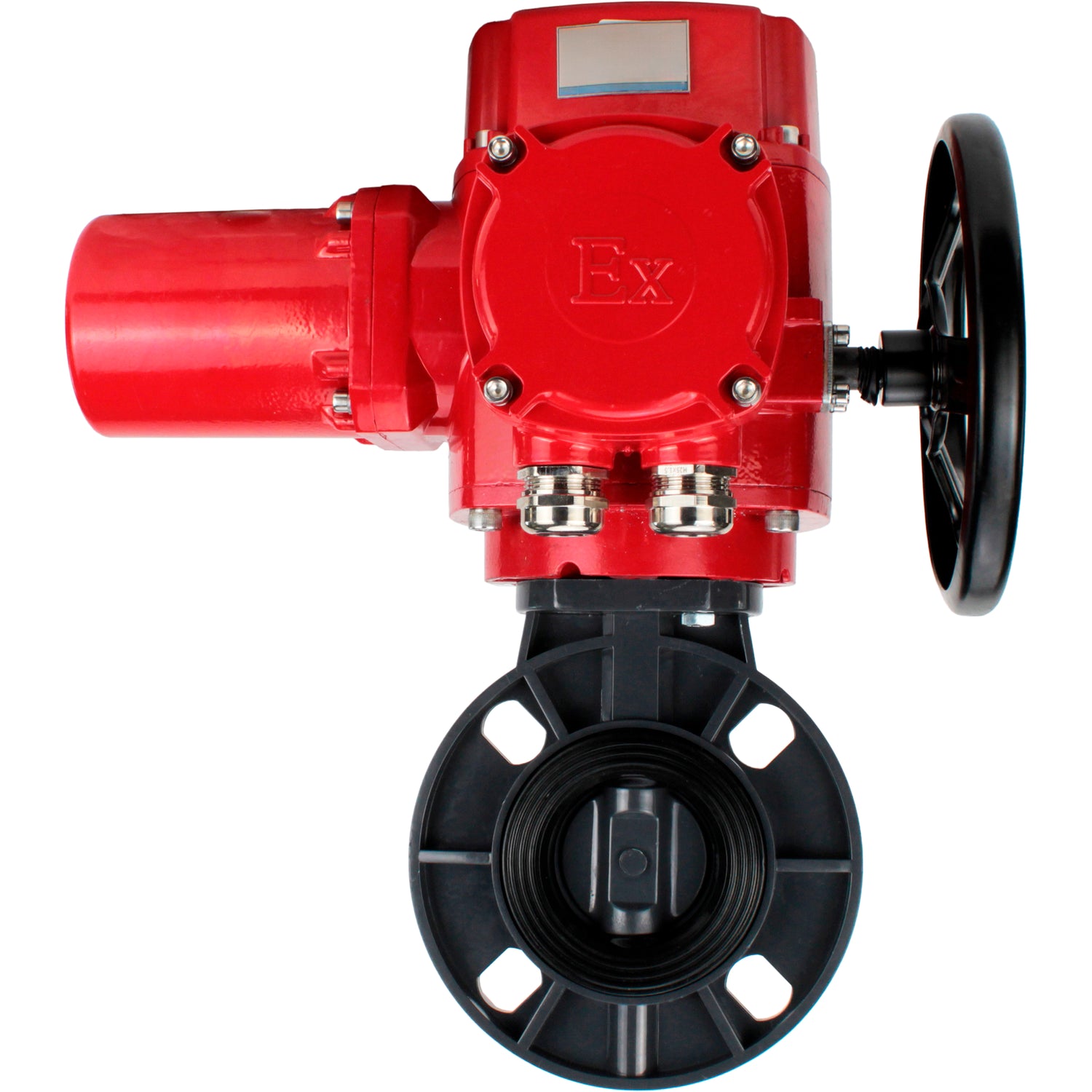

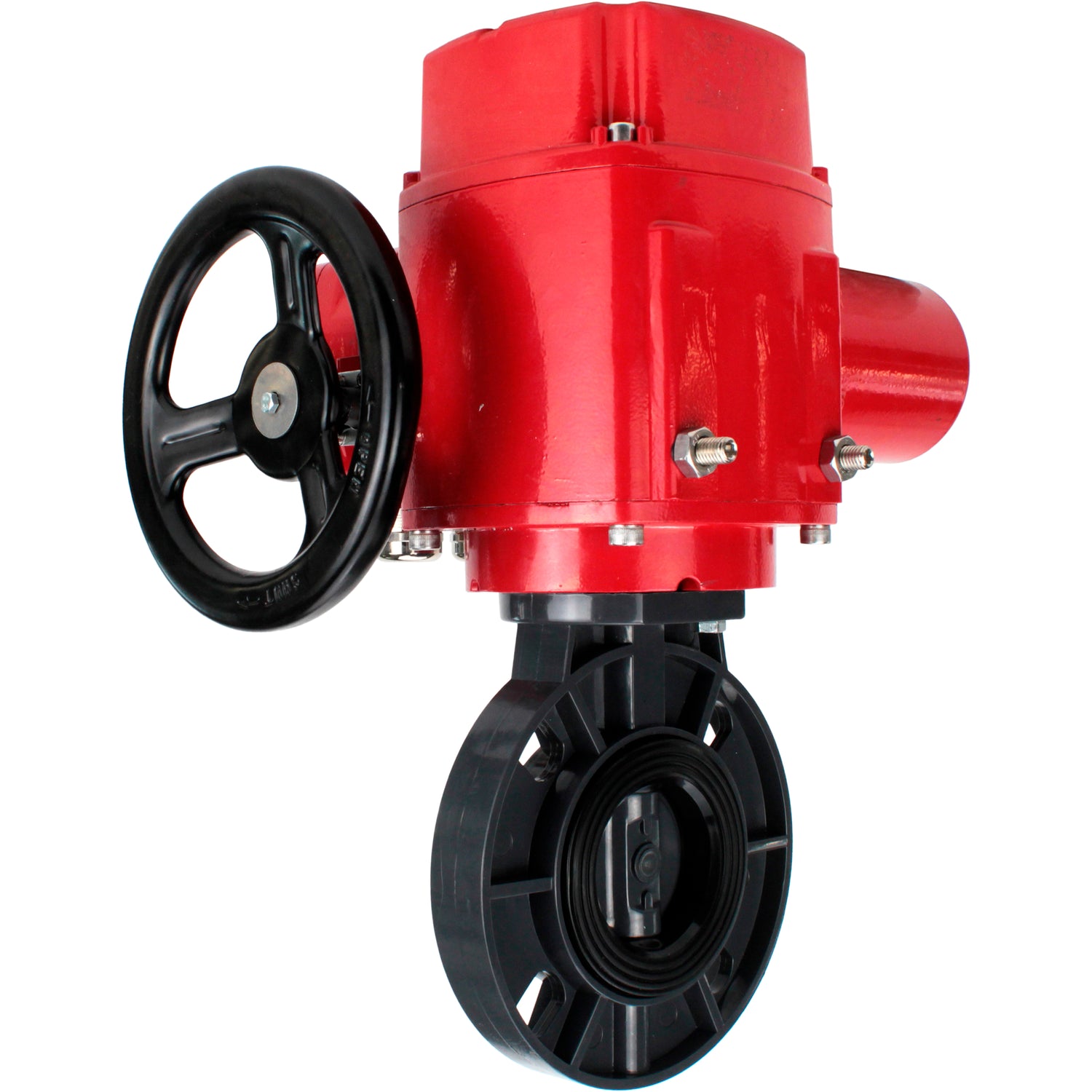

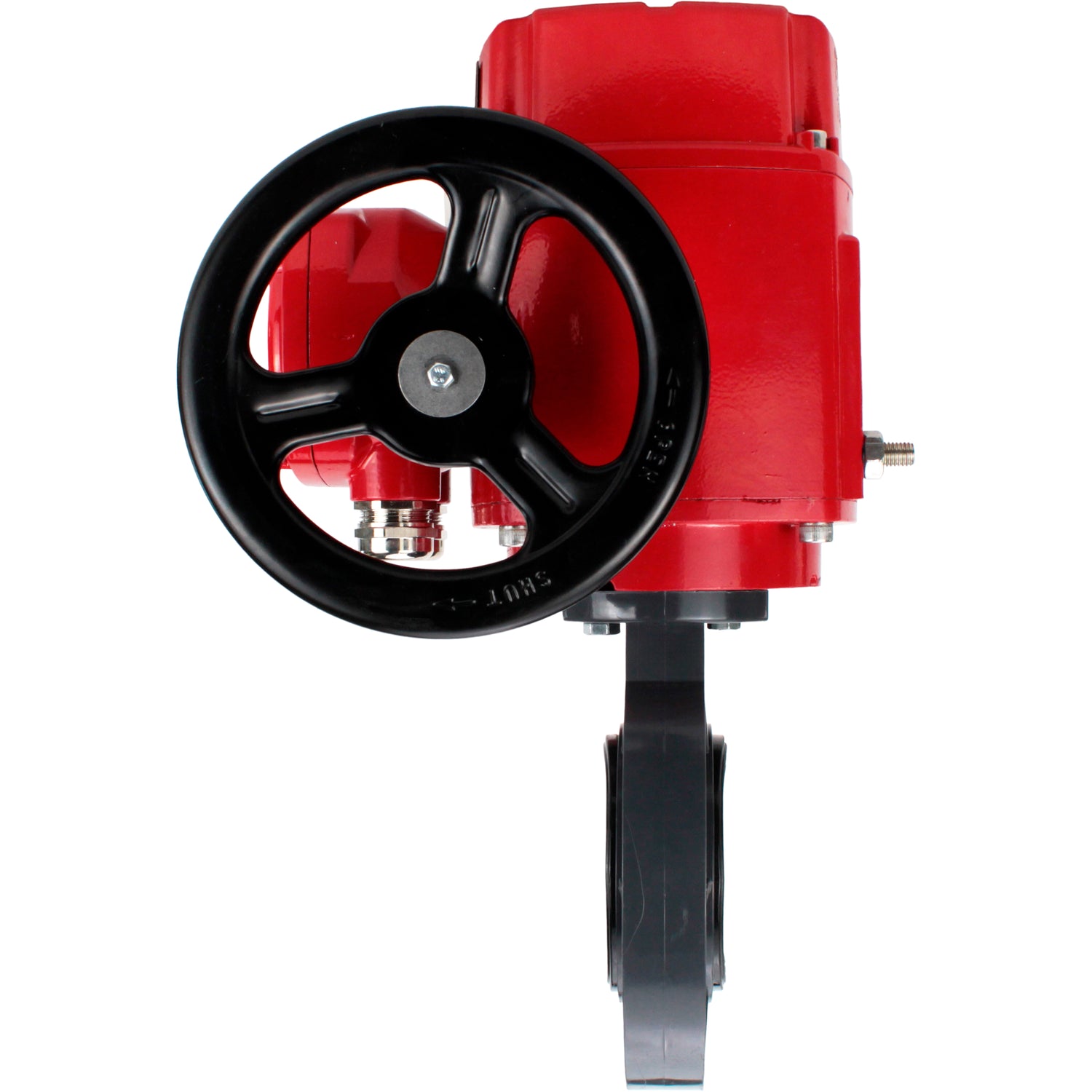

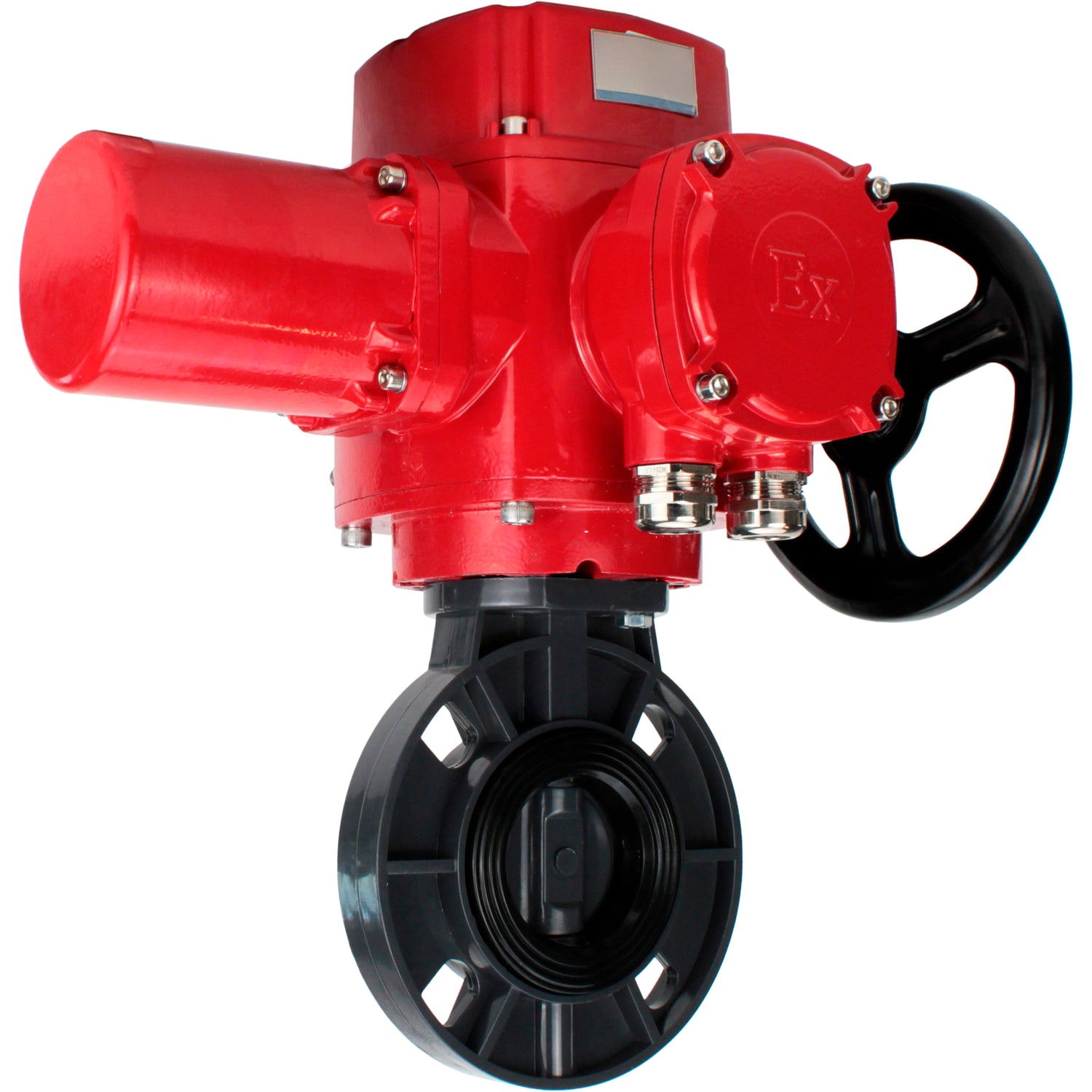

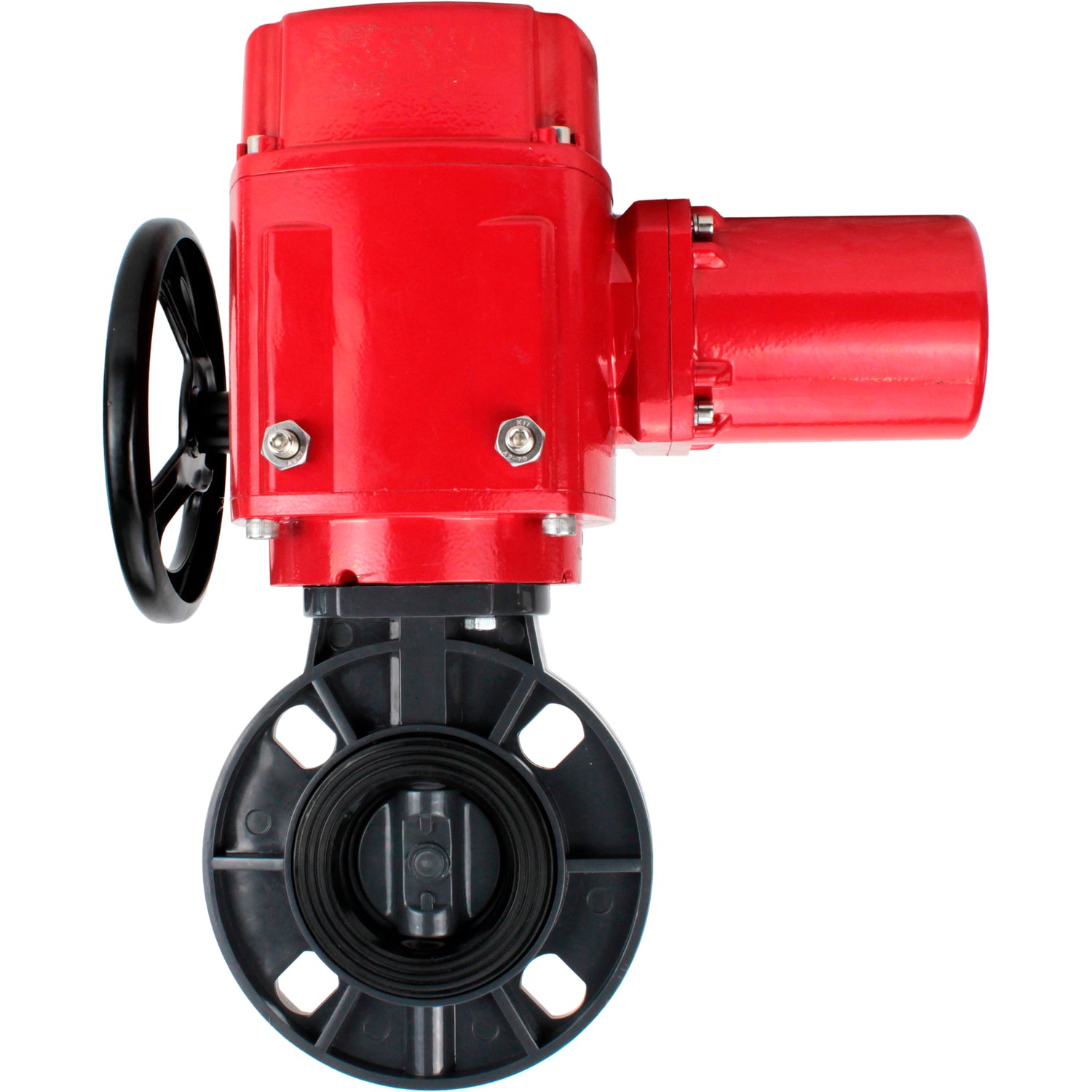

Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with explosion-proof quarter-turn actuator QT-EX-M-O2-220VAC-U1, torque clutch and handwheel

€823,10
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves made of UPVC (unplasticized polyvinyl chloride) is designed to reliably shut off and regulate the flow of aggressive and neutral liquids at moderate pressures and temperatures. Due to its high chemical resistance and corrosion resistance, it is widely used in the chemical industry, water treatment systems and municipal infrastructure.

Quarter-turn electric actuators are designed for remote and local control of shut-off pipeline valves with a quarter-turn shut-off element. They are used in various sectors of the national economy: in the gas, oil, metallurgy, food industries, in housing and communal services, etc.



Technical parameters of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic Meaning
Gate type rotary disk
Diameter 50-200 mm
Nominal pressure 10 bar
Working medium temperature 0 to +45 °C
Application Water Supply
Operating environment Liquids, Air and Gases
Connection type Compact flanged
Control type Manual (handle, gearbox)
Sealing class A
Manufacturer's country China
Warranty 12 months

Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Dimensions of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Model DN50 DN65 DN80 DN100 DN125 DN150 DN200
D, mm 158 179 195 226.5 253.5 280 340
D1, mm 120.5 130.5 154 181 208 234 291.5
L, mm 45 45 48 54 63 69 89
H1, mm 98 110 131 155 169 185 231
n–Ød,
pcs-mm		 4–Ø19.3*24.5 4–Ø19.3*24.5 8–Ø20*24 8–Ø20*27 4–Ø23*27.5 4–Ø23*28 4–Ø23*28.5
ØD, mm 65 65 65 90 90 90 125
ØD1, mm 50 50 50 70 70 70 102
ØD2, mm 35.5 35.5 35.5 55.5 55.5 55.5 70.5
h, mm 3.5 3.5 3.5 3.5 3.5 3.5 3.5
H, mm 32 32 32 32 32 32 45
BxB, mm 9х9 9х9 9х9 11х11 14х14 14х14 17х17
N–Ød,
pcs-mm		 4–8 4–8 4–8 4–10 4–10 4–10 4–12

Sketch Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem





Materials of parts Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№ Part Name Material
1 Body UPVC
2 Disc UPVC
3 Seat seal EPDM
4 Rod Steel 45
5 Rod seal EPDM

Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem



Technical parameters of Elephant electric drives QT-EX-M-O2-220VAC-U1:

Characteristic Meaning
Supply voltage 220V
Engine type asynchronous
Automatic shutdown in case of jamming yes (torque clutch)
Angle of rotation 90°
Ambient temperature from -30 to +70 °C
Degree of protection IP67
Explosion protection yes

Electric drives Elephant QT-EX-M-O2-220VAC-U1



Dimensions of Elephant electric drives QT-EX-M-O2-220VAC-U1:

Model H,
mm		 H1,
mm		 H2,
mm		 D,
mm		 L,
mm		 L1,
mm		 L2,
mm		 L3,
mm
QT-EX-005M-O2
QT-EX-010M-O2
QT-EX-015M-O2		 281 170 77 Ø120 215 310 170 121
QT-EX-020M-O2
QT-EX-030M-O2
QT-EX-040M-O2		 276 197 99 Ø180 270 350 191 160
QT-EX-060M-O2
QT-EX-120M-O2
QT-EX-180M-O2		 300 240 112 Ø250 311 410 252 186
QT-EX-300M-O2
QT-EX-500M-O2		 360 260 165 Ø250 325 430 272 186

Sketch Electric drives Elephant QT-EX-M-O2-220VAC-U1

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    UPVC
  • Maximal zulässige Temperatur
    45 °C
  • Verbindungstyp
    Compact flanged
  • Steuerungstyp
    Electric actuator
  • Betriebsumgebung
    Liquids, Air and Gases
  • Anwendungen
    Water Supply
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    UPVC
  • Spannung
    220V
  • Aktuatorzykluszeit
    30s
  • Explosionsgeschützt
    Yes
  • Pneumatischer Antrieb
    No
  • Manuelle Übersteuerung
    Steering wheel
  • Endschalter
    Yes
  • Typ des elektrischen Stellantriebs
    Quarter-turn
  • Feedback sensor
    No
  • Nennstromverbrauch
    0.35
  • Stromverbrauch
    25
  • Drehwinkel
    90°
