Elephant | SKU: D050-82295

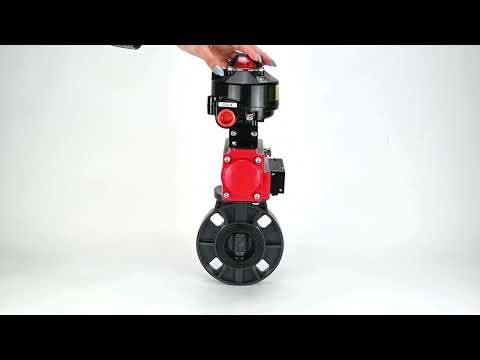

Butterfly valves Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with pneumatic actuator with return springs PA-SA, pneumatic distributor 4M310-08 NAMUR 220V and LSU APL-510N EX

€431,45

inkl. MwSt. Versand wird beim Checkout berechnet.

Verbindungsgröße

Druck

Produktvarianten

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Butterfly valves made of UPVC (unplasticized polyvinyl chloride) is designed to reliably shut off and regulate the flow of aggressive and neutral liquids at moderate pressures and temperatures. Due to its high chemical resistance and corrosion resistance, it is widely used in the chemical industry, water treatment systems and municipal infrastructure.

Pneumatic actuators with return springs PA-SA-x use one port for supplying the control medium and movement in one direction, and return to the initial position is realized by means of springs.

The limit switch unit is an electrical device designed for opening and closing of the working circuit and for visualisation of the positions of the shut-off body of pipeline valves. In a sealed box, as a rule, there are two mechanical switches designed for voltage up to 250 V, which monitor the position of the actuator stem and signalise extreme positions.

Pneumatic valves are used for control in pneumatic systems with NAMUR docking surface, for installation of valves through holes in the housing.

Technical parameters of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

Characteristic	Meaning
Gate type	rotary disk
Diameter	50-200 mm
Nominal pressure	10 bar
Working medium temperature	0 to +45 °C
Application	Water Supply
Operating environment	Liquids, Air and Gases
Connection type	Compact flanged
Control type	Manual (handle, gearbox)
Sealing class	A
Manufacturer's country	China
Warranty	12 months

Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem

Dimensions of Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

DN	D	D1	H1	L	n–Ød	Weight
DN50	158	120,5	98	45	4–Ø19,3*24,5	0,85
DN65	179	130,5	110	45	4– Ø19,3*24,5	1
DN80	195	154	131	48	8–Ø20*24	1,37
DN100	226,5	181	155	54	8– Ø20*27	2,02
DN125	253,5	208	169	63	8–Ø23*27,5	3,26
DN150	280	234	185	69	8–Ø23*28	3,95
DN200	340	291,5	231	89	8– Ø23*28,5	6,9
DN	ØD1	ØD2	H	BxB	n	ISO 5211
DN50	50/70	36/49.5	13	11×11	4	F05/F07
DN65	50/70	36/49.5	13	11×11	4	F05/F07
DN80	50/70	36/49.5	17	11×11	4	F05/F07
DN100	50/70	36/49.5	17	14×14	4	F05/F07
DN125	70/90/102	49.5/63.5/72	22	17×17	4	F07/F10
DN150	70/90/102	49.5/63.5/72	22	17×17	4	F07/F10
DN200	70/90/102	49.5/63.5/72	22	17×17	4	F07/F10

Sketch Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem

Materials of parts Elephant WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem:

№	Part Name	Material
1	Body	UPVC
2	Disc	UPVC
3	Seat seal	EPDM
4	Rod	Steel 45
5	Rod seal	EPDM

Sketch of parts and materials Butterfly valves WBV4242E-2W-Fb-ISO, body material - UPVC, disc material - UPVC, seal - EPDM, with ISO flange and bare square stem

Technical parameters of Elephant pneumatic drives PA-SA:

Characteristic	Meaning
Pneumatic drive type	with return springs
Nominal pressure	12 bar
Working pressure	2-8 bar
Ambient temperature	from -20 to +80 °C
Swivel angle	0-90°
Position indicator	open / closed
Working environment	filtered compressed air
Swivel angle adjustment	±5%
Top and air connection standard	NAMUR

Pneumatic drives Elephant PA-SA

Dimensions of Elephant pneumatic drives PA-SA:

Model	A, mm	B, mm	C, mm	D, mm	E, mm	F, mm	G, mm	H, mm
SA-052	30	41,5	65,5	72	92	65	30	80
SA-065	36	47	81	88	108	72	30	80
SA-083	46	57	98,5	108,7	128,7	92	30	80
SA-105	57,5	64	122,5	133	153	109,5	30	80
SA-130	67,5	74,5	145,5	155	185	127,5	30	130
SA-140	75	77	161	172	202	137,5	30	130
SA-160	87	87	184	197	227	159	30	130
SA-210	113	113	235,5	255	285	210	30	130
SA-270	147	147	299	326	356	273	30	130
SA-300	162	174	330	350	380	312	30	130
SA-350	190	195	483	410	440	365	30	130

Model	I, mm	J, mm	M, mm	N, mm	Z, mm	d, mm	K	L
SA-052	36	50	11x11	14	147	40	M5x8	M6x10
SA-065	50	70	14x14	18	168	40	M6x10	M8x13
SA-083	50	70	17x17	21	204	40	M6x10	M8x13
SA-105	70	102	22x22	26	268	40	M8x13	M10x16
SA-130	70	102	22x22	26	301	55	M8x13	M10x16
SA-140	102	125	27x27	31	390	55	M10x16	M12x20
SA-160	102	125	27x27	31	458	55	M10x16	M12x20
SA-210	-	140	36x36	40	532	80	-	M16x25
SA-270	-	165	46x46	50	718	80	-	M20x25
SA-300	-	165	46x46	50	760	80	-	M20x25
SA-350	165	254	46x46	50	920	80	M20x25	8xM16x25

Sketch Pneumatic drives Elephant PA-SA

Technical parameters of Elephant limit switch APL-510N EX:

Characteristic	Meaning
Terminal Block	8 cells 0.08-2.5mm2
Voltage	250V
Rated current	16A
Indicator Position	CLOSED: red, OPEN: yellow
Ambient temperature	from -20 to +66 °C
Cable Entry Thread	2 x NPT3/4"
Sensor	two mechanical switches, two proximity sensors
Body	IP67/NEMA4 4X,7,9; E EX d IIC T6

Limit switch Elephant APL-510N EX

Dimensions of Elephant limit switch APL-510N EX:

A, mm	118
B, mm	118
C, mm	138.4
D, mm	17
E, mm	19
F, mm	7
G, mm	3
H, mm	4
I, mm	59
J, mm	59
K, mm	59
L, mm	59
M, mm	121.4
Ød1, mm	50
Ød2, mm	5

Sketch Limit switch Elephant APL-510N EX

Technical characteristics of the pneumatic distributor 4M310-08 NAMUR

Design	Spool-type
Test pressure (body strength test. Not for operation!), bar	10
Working pressure (recommended range for normal operation), bar	1.5 ÷ 8
Valve type	5/2 five-port, two-position
Working medium	purified air (40 µm filter fineness)
Operating temperature, °C	0 to +60
Actuation frequency	5 cycles per second
Manual override	yes
Protection rating/insulation class	IP65/F
Connection to pneumatic actuator	NAMUR-compliant mounting surface (VDI/VDE3845)
Body material	anodized aluminum
Effective cross-sectional area, mm2	25 (Cv = 1.4)
Exhaust port dimensions (vent to atmosphere)	2 - PT1/4”
Air inlet port size (to pneumatic valve)	G1/4”
Air outlet port size (to pneumatic actuator)	2 x Ø19.2 mm
Response time, sec	0.05
Supply voltage, V	220AC/24DC
Coil power	220VAC – 5.5 VA/24VDC – 4.8 W
Weight, kg	0.35
Average service life, cycles	10,000,000

Overall and installation dimensions of the pneumatic distributor 4M310-08 NAMUR

A	C	D	E	F	G	H	I	K	L	J	N	M
mm
40	24	28	32	40	21,5	69	45	17,5	135	29,3	40	27

Sketch of the dimensions of the pneumatic distributor 4M310-08 NAMUR

Basic materials and parts of the pneumatic distributor 4M310-08 NAMUR

№	Part Name	Material
1	Connector	Engineering plastic
2	Nut	POM + carbon steel
3	Coil	Copper
4	Control Elements	—
5	Plate	Carbon steel
6	Piston	POM
7	Control Valve Seat	Engineering plastic
8	Valve Body	Aluminum alloy
9	Spool	Aluminum alloy
10	O-Ring Seal	HNBR
11	Rear Cover	Engineering plastic
12	Filter	Synthetic material
13	Piston	POM
14	Spring	Stainless steel
15	Manual Override	Engineering plastic
16	Rear Seat	Aluminum alloy
17	Spring Seat	Aluminum alloy
18	Type C Towing Shackle	65Mn

Sketch of the dimensions of the pneumatic distributor 4M310-08 NAMUR

Spezifikation

Herkunftsland

China
Körpermaterial

UPVC
Maximal zulässige Temperatur

45 °C
Verbindungstyp

Compact flanged
Steuerungstyp

Pneumatic actuator
Betriebsumgebung

Liquids, Air and Gases
Anwendungen

Water Supply
Nenndruck

10 bar
Typ der Dichtung

EPDM
Disc material

UPVC
Spannung

220V
Elektropneumatischer Stellungsregler

No
Pneumatischer Antrieb

Yes
Endschalter

Yes
Handbuch-Assistent

No
Typ des pneumatischen Antriebs

With return springs
Drehwinkel

90°
Einstellbereich der Antriebskraft

5%
